4x25m预应力混凝土连续箱梁桥设计(含CAD图)

来源:56doc.com  资料编号:5D22816 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22816
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

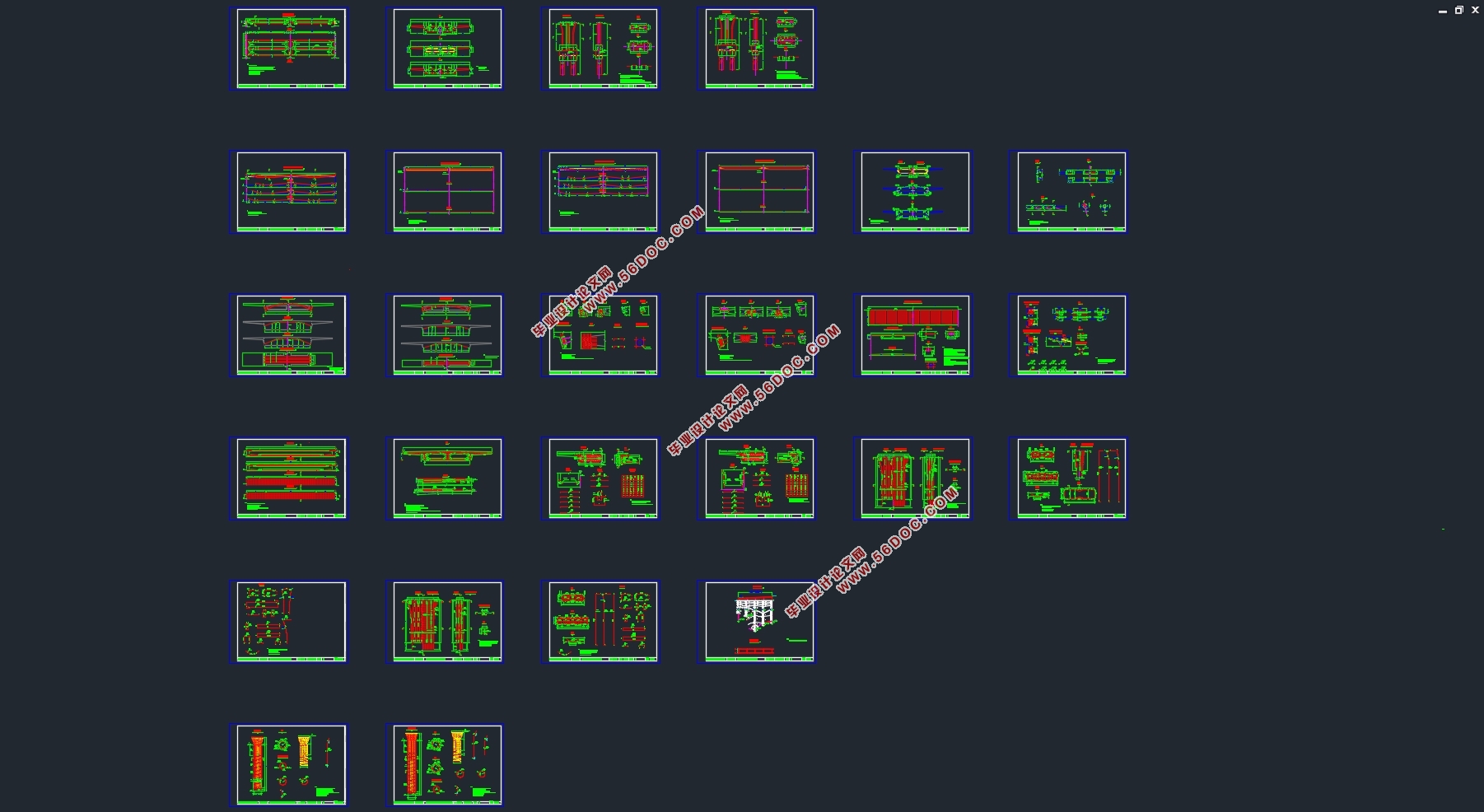

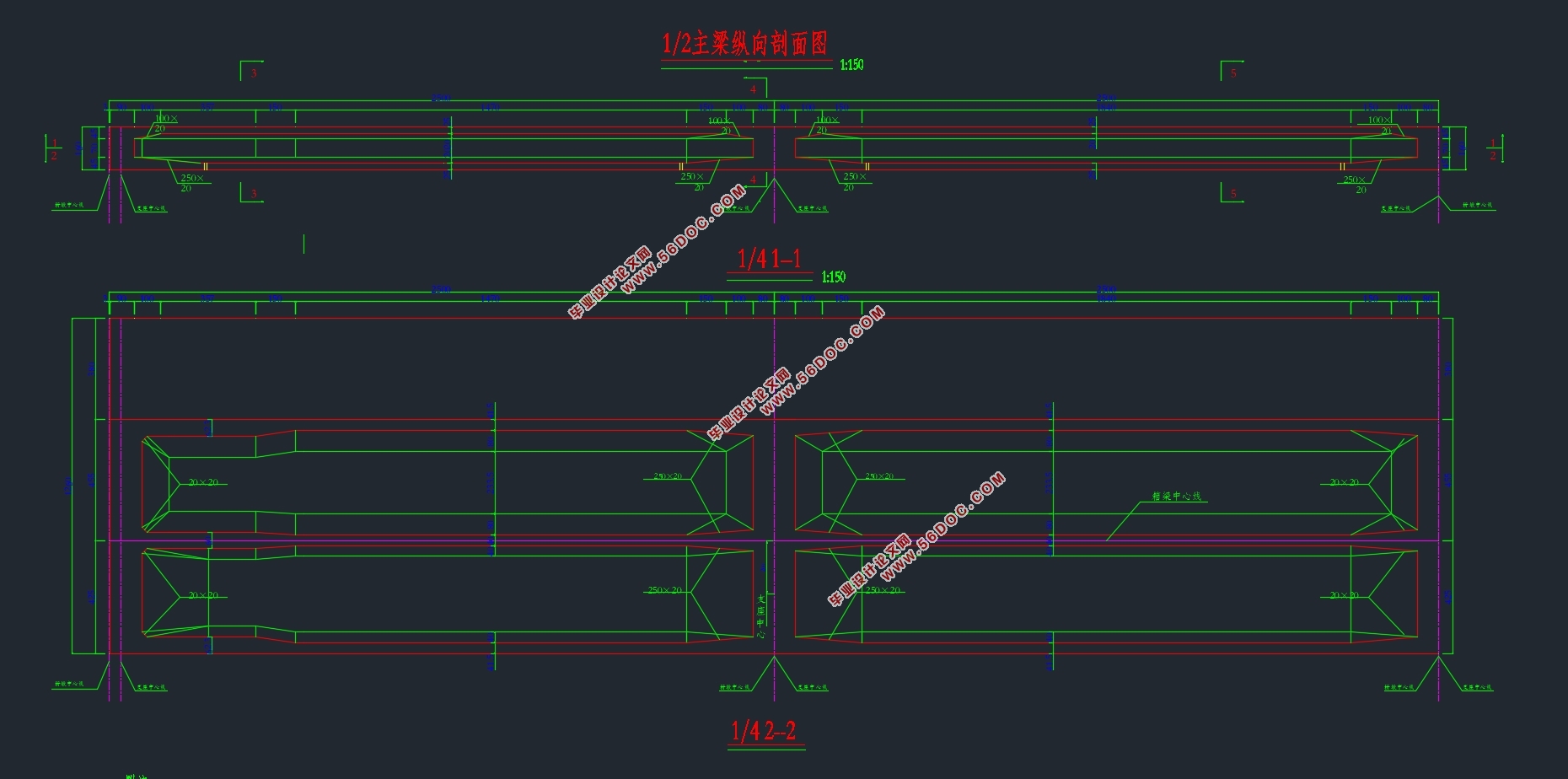

4x25m预应力混凝土连续箱梁桥设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书18000字,CAD图30张)
摘  要
相较于连续梁桥和简支梁桥,连续梁桥在力学性能上具有结构刚度大、桥面变形小以及动力性能好的突出特点。
东风大桥位于广州市花都汽车城东风大道,其引桥第一联为4跨连续的预应力混凝土连续箱梁桥,跨径布置为4×25m。主梁为单箱双室预应力混凝土结构,梁宽为17m,设计汽车荷载:城市-A级;设计基准期:100年。
本次进行桥梁上部结构和下部结构的设计和计算,上部结构主要是主梁,下部结构主要包括盖梁和桥台。
关键词:箱梁;预应力混凝土;单箱双室;满堂支架法

Abstract
Compared with continuous beam bridges and simply-supported beam bridges, continuous beam bridges have mechanical properties with large structural stiffness, small deck deformation, and outstanding dynamic performance.
Dongfeng Bridge is located at Dongfeng Avenue of Huadu Automobile City in Guangzhou City. The first bridge of the approach bridge is a 4-span continuous prestressed concrete box girder bridge with a span of 4 × 25m. The main beam is a single-chamber dual-chamber prestressed concrete structure. 17m wide, design vehicle load: City - Class A; design reference period: 100 years.
The design and calculation of the superstructure and substructure of the bridge are performed. The superstructure is mainly the main beam, and the substructure mainly includes the cap beam and the abutment.
Key words: box girder; prestressed concrete; single tank double chamber; full hall bracket

技术指标
(1)道路等级:城市次干路。
(2)行车速度:40Km/h。
(3)设计荷载:城-A级,双向四车道
(4)设计洪水频率:1/100
(5)通航等级:Ⅲ级,通航净空为:净宽110m,净高10m,侧高6m。
(6)桥下通行净空:不小于5.0m。
(7)最高通航水位:5.71m(黄海)(20年一遇洪水位)
(8)抗震设防烈度:Ⅵ度(地震峰值加速度为0.05g)


4x25m预应力混凝土连续箱梁桥设计(含CAD图)
4x25m预应力混凝土连续箱梁桥设计(含CAD图)
4x25m预应力混凝土连续箱梁桥设计(含CAD图)
4x25m预应力混凝土连续箱梁桥设计(含CAD图)
4x25m预应力混凝土连续箱梁桥设计(含CAD图)
