(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)

来源:56doc.com  资料编号:5D22822 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22822
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

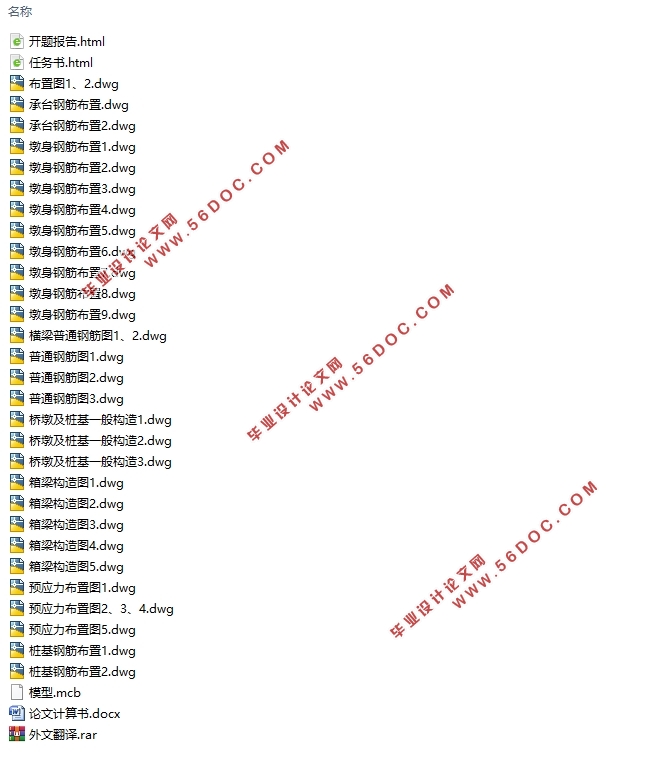

(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书18000字,CAD图纸28张)
摘要
本次毕业设计以武汉市三环线野芷湖立交J匝道第4联为背景,进行3跨预应力混凝土连续箱梁桥施工图设计。进行施工图设计的主要内容包括:
1、拟定桥梁上部结构和下部结构尺寸,确定施工方法。
2、运用Midas/civil有限元软件建立桥梁有限元模型,进行结构内力分析计算,内容包括恒载和活载内力计算。
3、通过模型进行预应力筋配置和预应力损失计算。
4、进行结构温度、基础沉降、预应力和收缩徐变等次内力计算。
5、上部结构强度、应力、裂缝和刚度等项目验算。
6、下部结构设计、分析和验算。
7、编制设计计算说明书。
8、绘制结构主要施工图。
关键词:连续梁;预应力混凝土;有限元模型;内力分析计算;验算
Abstract
The graduation design is based on the 4th connection of J ramp of  Yezhihu Interchange on the third Ring Line of Wuhan City. The construction drawing of 3-span prestressed concrete continuous box girder bridge is designed. The main contents of the construction drawing design include:
1. Draw up the size of the superstructure and substructure of the bridge and determine the construction method.
2. The finite element model of bridge is established by using Midas/civil finite element software, and the internal force of structure is analyzed and calculated, including dead load and live load internal force calculation.
3. The prestressing tendons configuration and prestress loss are calculated by the model.
4. Calculate the internal forces, such as structure temperature, foundation settlement, prestress and shrinkage and creep.
5, the superstructure strength, stress, cracks and stiffness and other items checking computations.
6. Substructure design, analysis and checking calculation.
7. Compile the design calculation specification.
8. Draw the main construction drawing.
Keywords: Continuous beam; Prestressed concrete; Finite element model; Internal force analysis and calculation; Checking calculation

1.3.1 设计内容

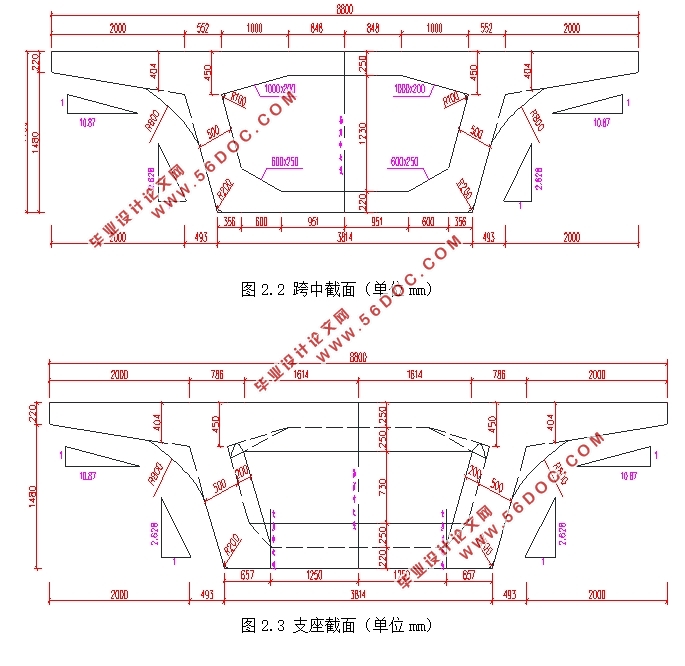

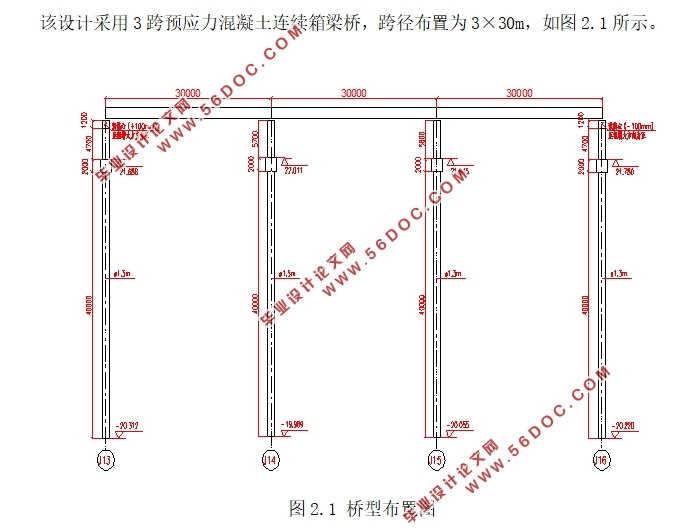

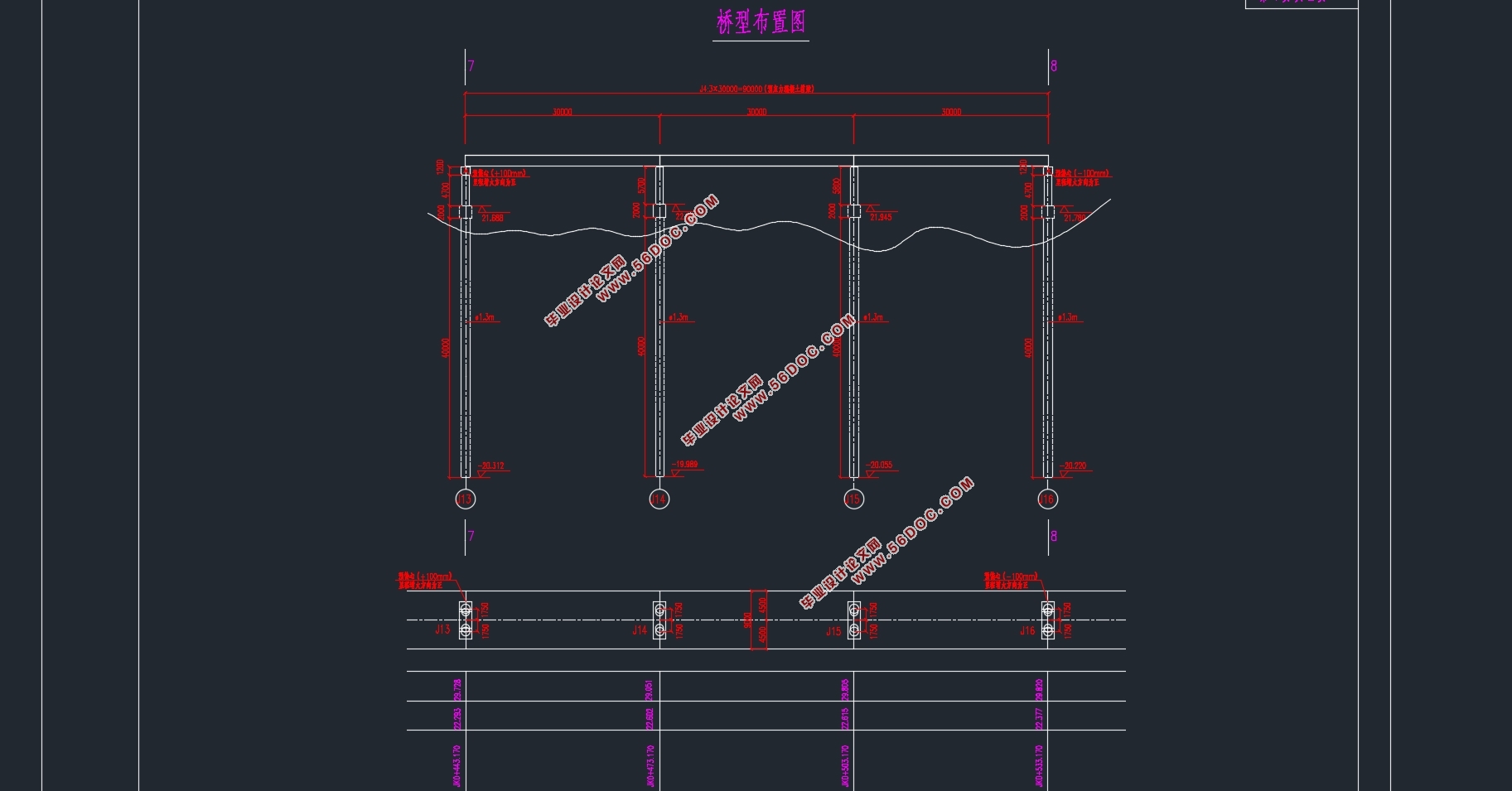

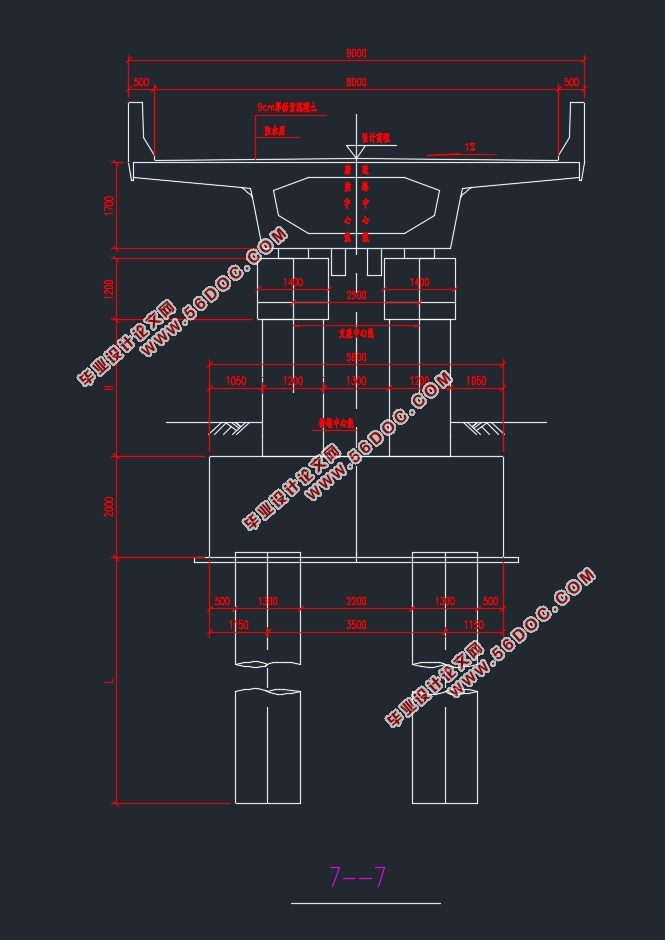

武汉市三环线野芷湖立交J匝道第4联为3跨连续的预应力混凝土箱梁桥,跨径布置为3×30m。主梁为单箱单室截面,梁高1.7m,顶宽9.0m,底宽3.814m。设计汽车荷载:公路-Ⅰ级;设计基准期:100年。以此立交桥J4联为背景,进行施工图设计。

2.2设计概况
2.2.1 技术标准
1)设计汽车荷载:公路-Ⅰ级
2)设计基准期:100年
3)桥梁宽度:9米
4)截面形式:单箱单室

2.2.2材料参数
1)C50混凝土:用于浇筑箱梁。
2)钢绞线:纵向预应力钢束采用GB/T 5224-2003《预应力混凝土用钢绞线》标准高强度低松弛预应力混凝凝土用钢绞线,公称直径d=15.2mm,抗拉标准强度1860Mpa,锚下张拉控制力采用1395Mpa。
3)沥青混凝土:用于桥面铺装。
4)钢纤维混凝土:用于桥面铺装。
5)支座:采用QZ系列支座,其技术标准和参数满足《桥梁球型支座》(GB/T17955-2009)的要求。
6)锚具及管道:采用圆锚,钢束管道采用塑料波纹管成形,M15-19锚具采用SBG-100Y塑料波纹管,M15-12锚具采用SBG-85Y塑料波纹管,M15-9锚具采用SBG-80Y塑料波纹管。


(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)
(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)
(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)
(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)
(3×30)m预应力混凝土连续箱梁桥施工图设计(含CAD图)


目录
第1章 绪论    1
1.1 桥梁类型及特点    1
1.2 设计主要要求    1
1.3 设计内容及成果    1
1.3.1 设计内容    1
1.3.2 主要设计成果    2
第2章 桥型与结构尺寸    3
2.1 桥型的选择    3
2.2 设计概况    3
2.2.1 技术标准    3
2.2.2 材料参数    3
2.3 结构尺寸拟定    4
2.3.1 桥跨布置    4
2.3.2 主梁结构尺寸    4
2.4 施工方法确定    6
第3章 模型的建立    7
3.1建立模型    7
3.1.1设定模型操作环境    7
3.1.2材料的定义    8
3.1.3节点的建立    9
3.1.4单元的建立    10
3.1.5截面的导入    11
3.1.6变截面及变截面组的设置    12
3.1.7结构组的定义    14
3.1.8时间依存性材料的定义    15
3.1.9边界条件与边界组的定义    17
3.1.10荷载组的定义    17
3.1.11静力荷载工况的建立    18
3.1.12移动荷载工况的建立    21
3.1.13 施工阶段的定义    23
3.2 Midas分析计算    24
3.2.1荷载组合    24
3.2.1运行后的结果    25
3.2.2进行PSC设计    25
第4章 桥梁的结构内力计算    27
4.1 恒载内力计算    27
4.1.1恒载作用下的内力    27
4.1.2恒载作用下主梁内力图    28
4.2 移动荷载作用下的内力    28
4.3 支座位移作用下的内力    30
4.3.1支座位移作用下的内力    30
4.3.2支座位移作用下的内力图    31
4.4 温度作用引起的内力    33
4.4.1温度作用引起的内力    33
4.4.2温度作用下的内力图    34
4.5 荷载内力组合    35
4.6 次内力计算    36
4.6.1徐变次内力计算    36
4.6.2温度次内力计算    37
4.6.3支座位移次内力计算    38
第5章 预应力钢束的设计    40
5.1 预应力钢束面积的估算    40
5.2预应力钢束的布置    41
5.2.1预应力钢束的布置原则    41
5.2.2预应力钢束的布置    42
5.3 模拟预应力钢束    44
5.4 钢束的预应力损失    46
5.5 预应力次内力计算    47
第6章 截面验算    49
6.1正截面抗弯验算    49
6.2使用阶段正截面抗裂验算    50
6.3使用阶段正截面压应力验算    51
6.4施工阶段法向压应力验算    53
6.6桥梁挠度验算    54
第7章 桥墩内力计算    55
7.1内力计算    55
7.2配筋设计    55
7.2.1 偏心距增大系数    55
7.2.2 受压区高度系数    55
7.2.3 计算纵向钢筋面积    56
7.2.4 桥墩截面承载力验算    57
第8章 钻孔灌注桩的计算    59
8.1荷载计算    59
8.2计算桩长    59
8.3桩的内力计算    60
8.3.1 桩的计算长度b1    60
8.3.2 桩的变形系数α    60
8.4桩身截面配筋与强度验算    63
8.5墩顶水平位移的验算    65
8.5.1 桩在地面处的水平位移和转角的计算    65
8.5.2 墩顶纵向水平位移验算    66
参考文献    67
致谢    68
