基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)

来源:56doc.com  资料编号:5D28414 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28414
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

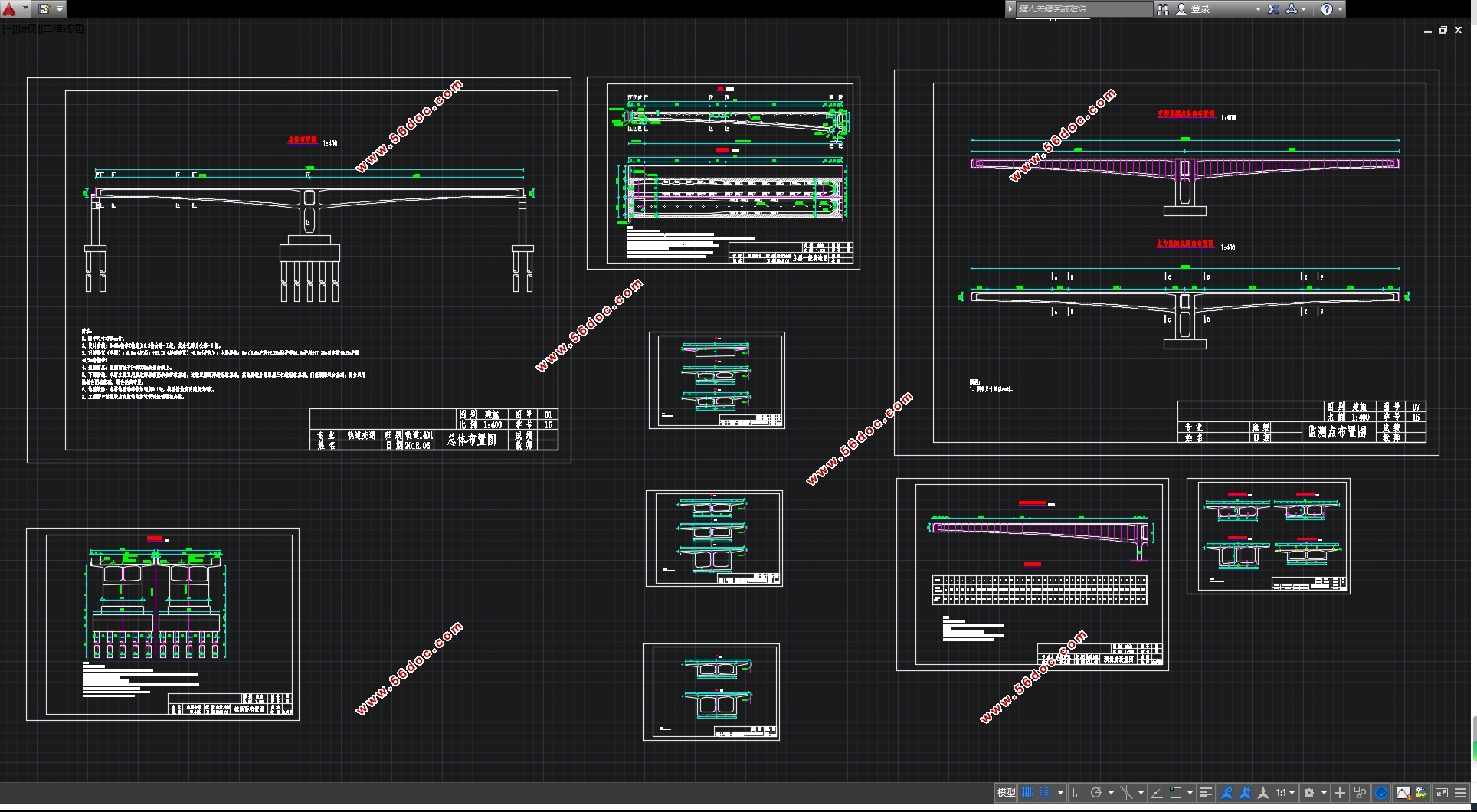

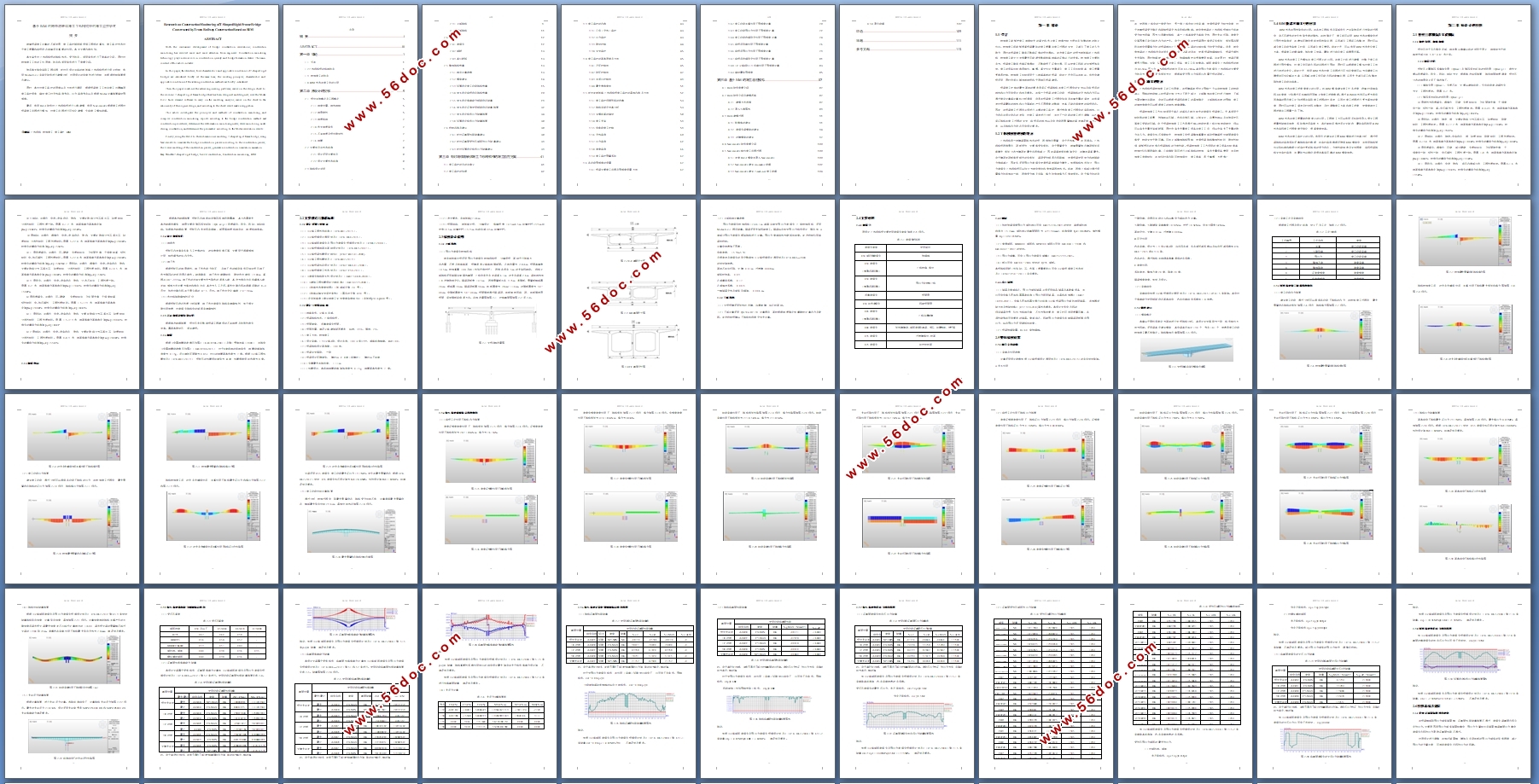

基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)(任务书,开题报告,论文36000字,CAD图9张)
摘 要
随着桥梁施工计算的不断发展,施工监控越来越受到工程师的重视,施工监控技术对于施工质量和成桥状态起着至关重要的作用。本文主要内容包括:
本文首先对T形刚构桥的结构形式、受力特点、适用条件进行了简单的介绍;同时对转体施工工法的工作原理、特点和适用条件进行了简要介绍。
然后本文结合实际工程问题,针对已设计完成的跨铁路T形刚构桥进行设计校核,利用Midas Civil有限元软件进行建模分析,对原设计的合理性进行校核,并根据校核结果提出建议。

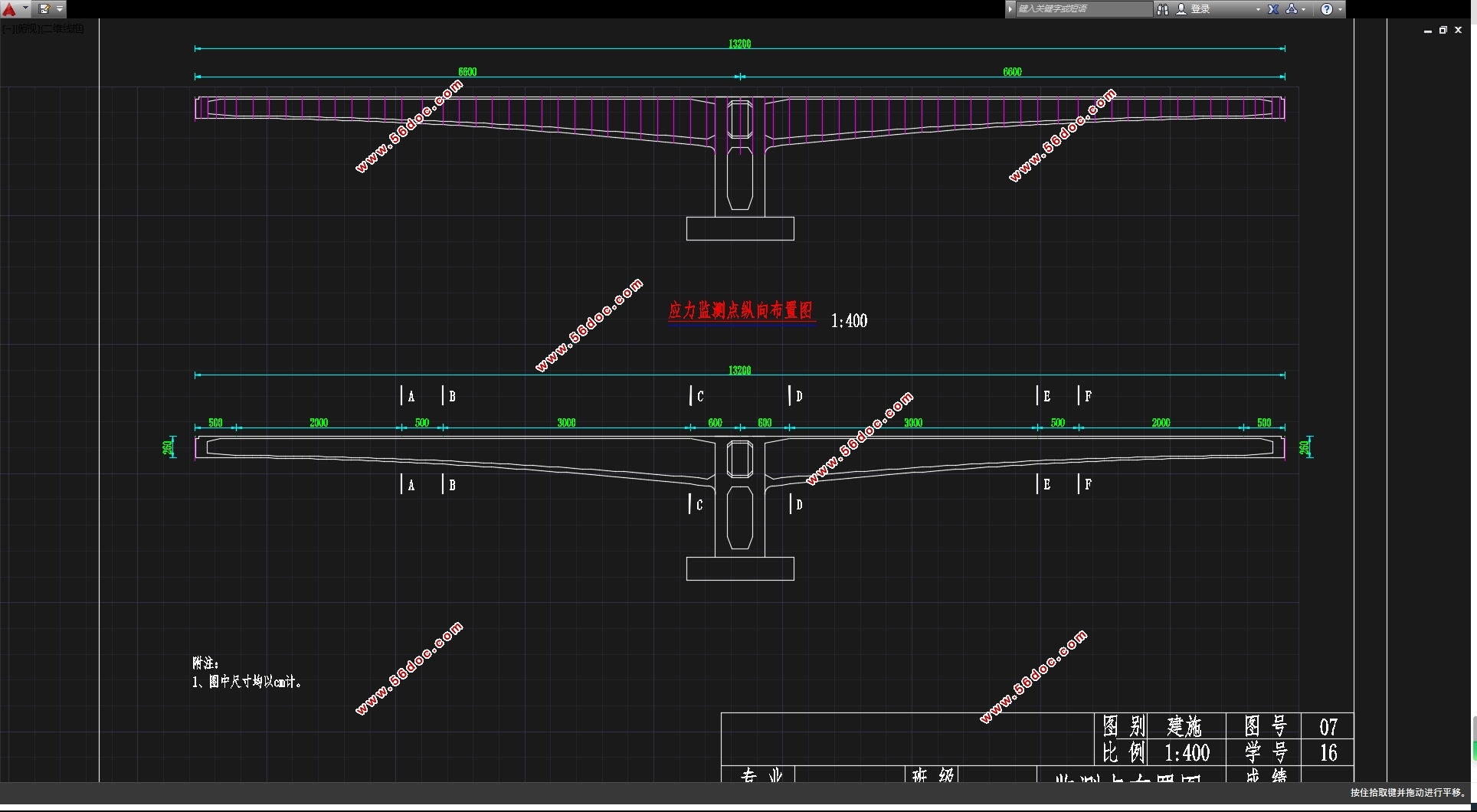

同时,本文对施工监控的原理以及方法进行调研,根据桥梁施工工法与施工步骤编写施工监控报告,确定施工时变形监测节点、应力监测节点以及根据Midas计算结果确定预拱度。
最后,利用Revit软件对T形刚构桥进行三维建模,利用Navisworks根据施工进程对桥梁施工流程进行模拟,对施工流程进行可视化建模,生成施工模拟动画。
关键词:T形刚构  转体施工  施工监控  BIM

Research on Construction Monitoring of T-Shaped Rigid-Frame Bridge Constructed by Trans-Railway Construction Based on BIM
ABSTRACT
With the continuous development of bridge construction calculations, construction monitoring has received more and more attention from engineers. Construction monitoring technology plays a crucial role in construction quality and bridge formation status. The main content of this article includes.
In this paper, the structure, force characteristics and applicable conditions of T-shaped rigid bridges are introduced briefly. At the same time, the working principles, characteristics and applicable conditions of the rotating construction methods are briefly introduced.
Then this paper combines the actual engineering problems, carries on the design check to the cross-rail T-shaped rigid frame bridge that has been designed and designed, uses the Midas Civil finite element software to carry on the modeling analysis, carries on the check to the rationality of the original design, and according to the check result make a suggestion.
This article investigates the principles and methods of construction monitoring, and compiles construction monitoring reports according to the bridge construction method and construction procedures, determines the deformation monitoring nodes, stress monitoring nodes during construction, and determines the pre-camber according to the Midas calculation results.
Finally, using the Revit to three-dimensional modeling T-shaped rigid frame bridge, using Navisworks to simulate the bridge construction process according to the construction process, the visual modeling of the construction process, generate a construction simulation animation.
Key Words:T-shaped rigid bridge; Swivel construction; Construction monitoring; BIM

2.1 桥位自然概况及工程概况
2.1.1地理位置、地形地貌
桥位区位于玉田县中北部,地处燕山南麓山前冲洪积平原上,地势较为平坦,
海拔大部分在 5.8~9.67 米之间。

(1)预应力混凝土转体刚构
跨京哈铁路主桥采用预应力混凝土转体刚构桥,分幅设桥,基础平行铁路方
向布置,不侵占铁路路基,桥墩垂直公路路线横断面。孔跨布置为 2×66m,桥面单幅宽 19.5m。转体重量 1.04 万吨(包括外侧护栏),两侧各设有 5m 的支架现浇段。 刚构上部结构采用单箱双室箱形截面,T构中间支点处梁高6.1m,边支点梁高2.6m,梁底线形按1.8次抛物线变化。箱梁顶板宽 19.5m, 两侧悬臂板长各 3.75m,直腹板;悬臂板端部厚20cm,根部厚70cm;箱梁顶板厚30cm;底板厚度为 28cm~110cm;边腹板厚度为 50~90cm;中腹板厚度为 50~90cm。桥面横坡通过箱梁顶、底板旋转而成,顶、底板横坡同桥面,保持腹板沿铅垂方向。


基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)
基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)
基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)
基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)
基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)
基于BIM的跨铁路转体施工T形刚构桥的施工监控研究(含CAD图)


目录
摘 要    I
ABSTRACT    III
第一章 绪论    1
1.1 引言    1
1.2 T形刚构桥的构造特点    1
1.3 转体施工的特点    2
1.4 BIM技术在施工中的应用    3
第二章 原设计的校核    5
2.1 桥位自然概况及工程概况    5
2.1.1地理位置、地形地貌    5
2.1.2地层岩性    5
2.1.3地质构造    7
2.1.4水文地质条件    7
2.1.5不良地质及桥位稳定性    7
2.1.6地震    7
2.2主要规范与技术标准    8
2.2.1设计采用主要规范    8
2.2.2设计主要技术标准    8
2.3结构设计说明    9
2.3.1上部结构    9
2.3.2下部结构    11
2.4主要材料    12
2.4.1混凝土    12
2.4.2钢材    13
2.4.3其它材料    13
2.5整体结构检算    13
2.5.1相关计算参数    13
2.5.2模型建立    14
2.5.3短暂状况施工阶段结构检算    15
2.5.4持久状况成桥状态结构检算    20
2.5.5持久状况承载能力极限状态验算    29
2.5.6持久状况正常使用极限状态验算结果    32
2.5.7持久状况构件应力验算结果    34
2.5.8短暂状况构件应力验算结果    38
2.6校核总结及建议    38
2.6.1针对正截面抗裂验算建议    38
2.6.2针对正截面受拉区钢筋拉应力验算建议    39
2.6.3针对短暂状况构件应力验算建议    39
第三章 针对跨铁路转体施工T形刚构桥的施工监控方案    41
3.1施工监控的目的与意义    41
3.2施工监控的依据    42
3.3施工监控的内容    43
3.3.1几何(变形)监控    43
3.3.2应力监控    43
3.3.3稳定控制    44
3.3.4安全监控    45
3.4施工监控的基本原理及方法    45
3.4.1开环控制法    45
3.4.2闭环控制法    47
3.4.3自适应控制法    49
3.4.4最大宽容度法    51
3.5针对此跨铁路T形刚构桥施工监控的具体内容及方法    52
3.5.1施工监控所需资料的收集    53
3.5.2结构有限元仿真分析    53
3.5.3立模标高的确定    58
3.5.4施工支架    59
3.5.5合拢段施工控制    59
3.5.6变形监测    60
3.5.7应力监测    62
3.5.8温度监测    66
3.5.9施工监控预警系统    67
3.6各阶段预拱度的设置    67
3.6.1桥梁主要施工流程及预拱度设置方法    67
3.6.2施工阶段自重作用下预拱度计算    70
3.6.3施工阶段预应力作用下预拱度计算    72
3.6.4施工阶段收缩徐变作用下预拱度计算    74
3.6.5成桥后恒载作用下预拱度计算    76
3.6.6成桥后预应力作用下预拱度计算    79
3.6.7成桥后收缩徐变作用下预拱度计算    81
3.6.8 1/2公路Ⅰ级×1.3活载作用下预拱度计算    83
3.6.9确定最终预拱度    85
第四章 基于BIM的施工流程模拟    87
4.1 Revit软件简要介绍    87
4.2 Revit软件介绍及建模思路    87
4.2.1 建模方式选择    87
4.2.2导入二维图形    89
4.3 Revit建模过程    91
4.3.1轮廓族的建立    91
4.3.2 混凝土梁模型的建立    94
4.3.3 边墩模型的建立    97
4.4 Navisworks软件简要介绍    100
4.5 Navisworks制作施工流程过程    100
4.5.1处理Revit模型并导入Navisworks    100
4.5.2 Navisworks建立Animator动画    102
4.5.3 Navisworks建立TimeLiner施工动画    104
4.5.4导出动画    107
结语    109
致谢    111
参考文献    113
