凤凰县杨柳冲水库除险加固工程设计(含CAD图)

来源:56doc.com  资料编号:5D14444 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14444
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

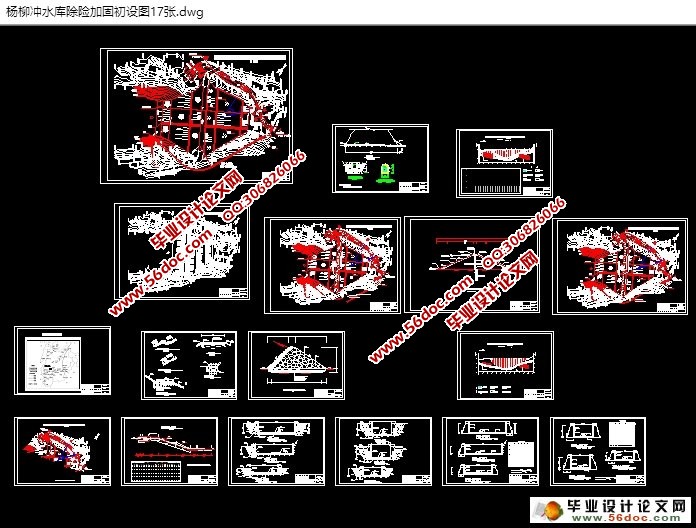

凤凰县杨柳冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文22000字,CAD图纸17张合一)
    摘  要:凤凰县杨柳冲水库是一座以灌溉为主,兼有防洪、养鱼等效益的小(Ⅰ)型水利工程。该水库设于40年前,受当时的施工条件、材料、资金等限制,现工程已明显暴露出施工质量、防洪标准、运行管理、渗流安全及结构安全等方面的隐患。根据这些情况,可以对坝体采用冲抓回填、设立护坡和排水设施、帷幕灌浆等措施进行加固,溢洪道可采用新建消力池、维修或者改造涵管水渠等方式进行加固,对于大坝的安全检测系统,则加强管理,建设管理用房。本人根据材料,选取坝体和溢洪道的除险加固作为本次毕业设计的主要内容。
    关键词:除险加固;帷幕灌浆;调洪演算;施工组织;抓回填防渗

Abstract: The YangLiuchong reservoir is a small (Ⅰ)-type water conservancy engineering for irrigation-based, both flood control, fish and other benefits. The reservoir was built 40 years ago, restricted by the construction conditions, materials, and capital constraints etc, nowadays the engineering has been clearly exposed the risk of construction quality, flood control standards, operational management, structural safety of seepage and other aspects. Under the circumstances, the dam can be reinforced by backfilling with grabbing, the establishment of slope protection and drainage facilities, curtain grouting and other measures .On the other hand, the spillway can be reinforced by rebuilding the stilling basin, maintenance or improve the drainage culvert etc. As to the safety inspection system of the dam, a virtual way is to strengthen the management, construct management rooms. According to the materials above, I select the reinforcement of the dam and spillway as the main for my graduation design.
    Key words: Base reinforcement; Curtain grouting; Flood regulating calculation; Construction organization;Catch backfilling anti-seepage

工程概况
杨柳冲水库位于湘西土家族苗族自治州凤凰县,坝址座落在凤凰县都里乡都里村境内,水库地理位置为东径109°28′,北纬27°57′,村级公路从坝顶上通过,交通较为便利。是一座以灌溉为主,兼有防洪、养鱼等效益的小(Ⅰ)型水利工程。水库设计灌溉面积500000 m2,目前实际灌溉90000 m2。
工程始建于1964年8月,自1965年12月蓄水以来,运行了40多年,水库灌区对都里乡的农业生产发展起到了巨大的推动作用。由于工程建设受当时的施工条件、材料、资金等限制,该工程也是带病运行40多年。现工程已明显暴露出施工质量、防洪标准、运行管理、渗流安全及结构安全等方面的隐患。


凤凰县杨柳冲水库除险加固工程设计(含CAD图)
凤凰县杨柳冲水库除险加固工程设计(含CAD图)
凤凰县杨柳冲水库除险加固工程设计(含CAD图)
凤凰县杨柳冲水库除险加固工程设计(含CAD图)


目    录
    摘要……………………………………………………………………………1
    关键词…………………………………………………………………………1
    1  前言………………………………………………………………………………2
    2  综合说明    2
2.1  工程概述    2
2.2  水文及工程地质    2
2.3  工程现今存在问题    4
2.4  除险加固工程设计    5
2.5  施工组织设计    6
2.6  环境保护设计    6
2.7  工程管理设计    7
2.8  工程概算    7
3  水文及工程地质    7
3.1  流域概况    7
3.2  设计洪水    7
3.3  调洪演算    8
3.4  水库抗洪能力分析    9
3.5  施工洪水计算    11
3.6  除险加固区工程地质条件、水文地质条件    12
3.7  天然建筑材料评价    14
3.8  结论与建议    14
4  除险加固工程设计    15
4.1  设计依据及基本资料    15
4.2  大坝整治工程设计    16
4.3  大坝防渗工程设计    17
4.4  溢洪道加固设计    24
4.5  放水及输水设施改造设计    25
5  施工组织设计    26
5.1  施工条件    26
5.2  施工导流    27
5.3  料场选择及运输    27
5.4  主体工程施工    27
5.5  施工组织机构设置    29
5.6  施工总体布置    29
5.7  施工总进度    30
6  环境保护与水土保持设计    30
6.1  环境保护设计    30
6.2  水土保持设计    30
6.2.1  水土流失预测    30
6.2.2  水土流失防治方案    31
    7  结论………………………………………………………………………………31
    参考文献 ………………………………………………………………………31
    致谢……………………………………………………………………………32
    附录……………………………………………………………………………33

附录
附录1:杨柳冲水库地理位置图
附录2:大坝现状地形图
附录3:大坝除险加固总体平面布置图
附录4:大坝除险加固横剖面图
附录5:大坝整形加固细部结构图
附录6:排水棱体大样图
附录7:大坝除险加固冲抓回填平面布置图
附录8:冲抓回填剖面图
附录9:大坝除险加固基础帷幕灌浆平面布置图
附录10:基础帷幕灌浆剖面图
附录11:溢洪道总体平面布置图
附录12:溢洪道A-A纵剖面图
附录13:溢洪道Ⅰ—Ⅰ、Ⅱ—Ⅱ、Ⅲ—Ⅲ剖面图
附录14:溢洪道Ⅳ—Ⅳ、Ⅴ—Ⅴ、Ⅵ—Ⅵ剖面图
附录15:溢洪道Ⅰ—Ⅰ、Ⅱ—Ⅱ、Ⅲ—Ⅲ剖面配筋图
附录16:溢洪道Ⅳ—Ⅳ、Ⅴ—Ⅴ、Ⅵ—Ⅵ剖面配筋图
附录17:防水隧洞纵剖面图
