曹家垱水库除险加固工程设计(含CAD图)

来源:56doc.com  资料编号:5D18929 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D18929
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

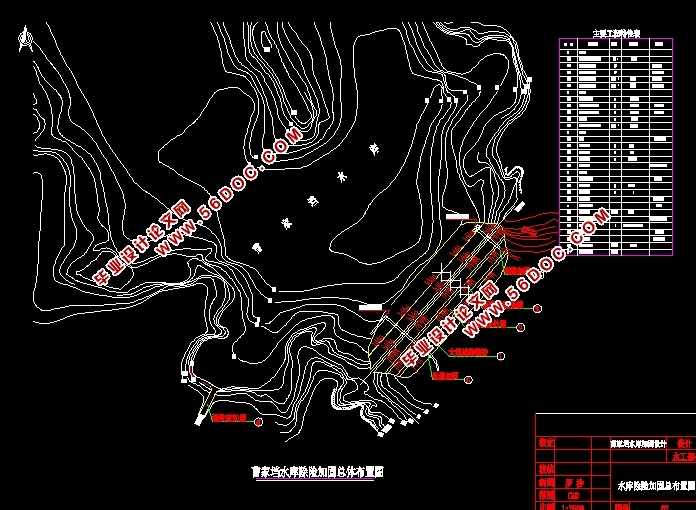

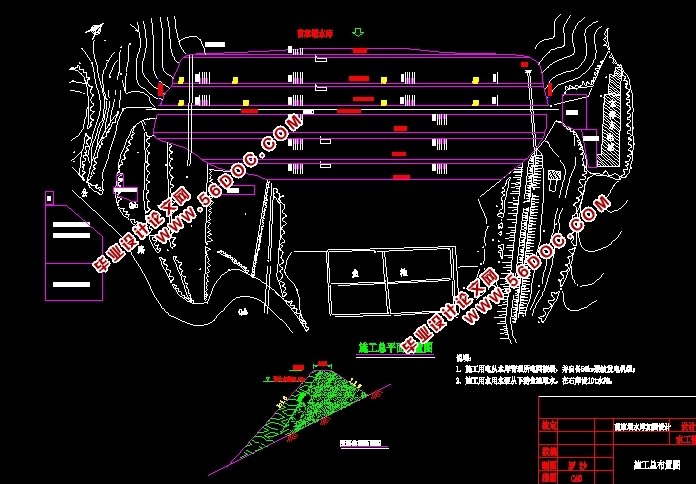

曹家垱水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文16500字,CAD图纸18张)
摘 要:本设计是曹家垱水库的除险加固设计,根据水库现行情况,坝体、坝基渗漏严重;大坝中部原老河道底部存在深层渗漏隐患;溢洪道系利用灌溉渠泄洪,未护砌,堰顶为公路路面,无消能设施;高低输水涵管出口均损坏。此次将对坝体、坝基进行防渗处理;上游坝坡砼预制块护块;下游坝坡设排水沟;对溢洪道控制段和泄槽进行护砌;两涵出口新建消力池及护坦;对两涵进口进行详查,对存在渗漏现象的管段进行翻修。
关键词:加固;坝体;溢洪道;涵管;渗漏;翻修

Desige of Danger Elimination and Reinforcement for the Caojiadang Reservoir
Abstract: This design is about reinforcement design problems of Caojiadang reservoir, according to the current situation, the serious leakage of the dam; The river bottom old central dam deep seepage risks; and of the spillway of flood irrigation canal, not protect build by laying bricks or stones,Among the top for road surface, no away can facilities; Without energy dissipation facilities; height of culvert outlet were damaged. This will be on dam, dam foundation seepage treatment of upstream dam slope; precast concrete block retaining block; downstream of dam slope located drainage ditch; the control section of spillway and chute for embankment; two new culvert outlet stilling basin and apron; on two culvert imports to sift, leakage phenomenon of pipe repair
Key words: Reinforcement; The main dam; Spillway; culvert pipe; Leakage; Overhaul;

2  综合说明
2.1  工程概况
    曹家垱水库位于临澧县的西南角,太浮山(太浮山是道水和桃源县域白洋河,陬溪的分水岭,峰顶高程605m)的南麓,所在溪流为澧水流域道水的一级支流。是一座以灌溉为主,兼顾防洪、养鱼、供水等综合效益的小(Ⅰ)型水库。库坝区地辖太浮镇的四方村和龙潭村,地理座标为东经111°34′,北纬29°17′。距临澧县城24km,太浮镇1.2km,石长铁路0.3km,太桃县道0.1km,交通较为方便。水库控制集雨面积2.61km2,外引3.0km2,干流长度3.13km,干流坡降24.7‰。
    水库的枢纽工程为Ⅳ等工程,主要建筑物级别为4级,次要建筑物级别为5级,包括主坝,溢洪道和放水涵洞几部分。
    主坝为均质土坝,坝顶高程为102.70m,最大坝高为16.0m。溢洪道位于大坝右边一垭口,距右坝肩约500m,为宽顶堰,进口底板高程为100.4m,其底部设有0.6×0.4m放水箱涵。大坝设有放水涵两处,高涵位于大坝左岸,进口底板高程为91.00m,断面尺寸为0.8m(宽)×1.0m(直墙高)。低涵位于大坝右岸,进口底板高程为88.29m,断面尺寸为0.6 m(宽)×1.0m(直墙高)。
2.2  水文和水库径流
    曹家垱水库位于临澧县的西南角,太浮山(太浮山是道水和桃源县域白洋河,陬溪的分水岭,峰顶高程605m)的南麓,所在溪流为澧水流域道水的一级支流。是一座以灌溉为主,兼顾防洪、养鱼、供水等综合效益的小(Ⅰ)型水库。库坝区地辖太浮镇的四方村和龙潭村,地理座标为东经111°34′,北纬29°17′。距临澧县城24km,太浮镇1.2km,石长铁路0.3km,太桃县道0.1km,交通较为方便。水库控制集雨面积2.61km2,外引3.0km2,干流长度3.13km,干流坡降24.7‰。
曹家垱水库没有水文观测资料径流资料利用临澧县气象站降雨资料求得。其中月降雨量大于100mm径流系数取0.6, 月降雨量小于20mm径流系数取0.30,其余取0.45,结果见表1。
3  工程地质
3.1  区域地质概况
    本水库工程地处临澧县西南隅,为武陵山脉的西北端,其西部与石门县和桃源县毗邻,是洞庭湖盆地与武陵山脉的接壤区,总的地势是西北高,东南低,至四新岗则逐渐入丘陵~平原区。区内地层分为三大部分,天寺垭以西为古生代的奥陶系,志留系,泥盆系,二迭系,三迭系的砂页岩分布广泛,天寺垭~临澧一带则为中生代侏罗系和第三系的红层形成基底,上覆第四系更新统~全新统冲积堆积层,临澧县城以东则第四系堆积层广泛分布,以粘土、含砾粘土和砂卵砾石层为主,厚度大,其基底以下为第三系和白垩系的红砂岩、含砾砂岩和砂砾岩。


曹家垱水库除险加固工程设计(含CAD图)
曹家垱水库除险加固工程设计(含CAD图)
曹家垱水库除险加固工程设计(含CAD图)
曹家垱水库除险加固工程设计(含CAD图)



目  录
摘 要:    1
关键词:    1
1 前言    2
2  综合说明    2
2.1  工程概况    3
2.2  水文和水库径流    3
3  工程地质    3
3.1  区域地质概况    3
3.2  地层岩性    5
3.3  地质构造和地震    5
3.4  大坝坝基和溢洪道的工程地质条件    5
4  水文及调洪演算    6
4.1  工程等级及洪水标准    6
4.2  设计洪水复核    6
4.2.1  基本资料    6
4.2.2  设计暴雨    6
4.2.3  暴雨的时辰分配    6
4.2.4  设计净峰流量及汇流时间    7
4.2.5  地下径流的洪峰流量    8
4.2.7  入库洪水过程线    8
4.3 调洪演算    8
4.3.1  调洪演算的基本原则    8
4.3.2  调洪演算的基本方程    10
4.3.3  调洪演算的基本资料及来源    10
4.3.4  调洪演算结果    11
4.4  水库抗洪能力的复核    11
4.4.1  水库大坝顶部高程复核    11
4.4.2  溢洪道控制段顶部高程复核    12
5  建筑物除险加固设计    12
5.1  工程任务和规模    12
5.1.1  工程任务    12
5.1.2  工程规模    13
5.2  主要加固项目    13
5.2.1  主要病险问题    13
5.2.2  主要加固项目及内容    13
5.3  设计依据    14
5.3.1  工程等别与建筑物级别    14
5.3.2  设计基本资料    14
5.4  大坝除险加固设计    15
5.4.1  大坝防渗加固设计    15
5.4.2  大坝结构加固设计    21
5.5  输水建筑物除险加固设计    23
5.5.1  工程概况及存在问题    23
5.5.2  涵管除险加固方案    23
5.6  溢洪道设计    23
5.6.1  加固原因    23
5.6.2  溢洪道加固设计    23
5.6.3  溢洪道水力计算    24
5.7  防汛公路设计    26
5.8  金属结构及启闭设备    27
6  结论    29
参考文献    29
致谢    31
