望城县雷锋坪农田水利工程设计(含CAD图)

来源:56doc.com  资料编号:5D18944 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D18944
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

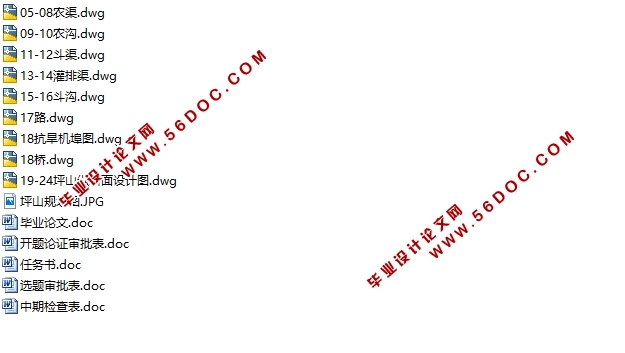

望城县雷锋坪农田水利工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文12000字,CAD图纸9张)
摘 要:在对望城县雷锋坪项目区的水文气象、工程地质、以及渠道枢纽的布置现状分析的基础上,综合运用了水文学、水力学、农田水力学等知识,对该项目区进行灌溉渠流量以及横纵断面设计,排水流量,排水沟纵横断面设计,涵管泵站设计,合理利用水资源和保护土地,提高经济效益。
关键词:土地整理;灌溉设计 ;排水设计;渠道设计

The Design of Irrigation and Water Conservancy Project of Leifengping in Wangcheng County
   Abstract: Based on the analysis of the current situation of hydro meteorology, engineering geology and the arrangement of channel in Leifengping in Wangcheng county , this paper comprehensively utilizes the knowledge of hydrology, hydraulics, farmland hydraulics and so on to design for irrigation canal of its flow and vertical section, for drainage flow, drainage ditch and for culver pipe and pump station in this county. Moreover, this region can rationally use water resources and protect its land to enhance the economic benefits.
   Key words:land consolidation; irrigation design; drainage design; channel design.

2  工程概述
2.1  工程概况
雷锋镇坪山村土地整理项目位于望城县北部的雷锋镇境内。项目区地势平坦。
项目区总面积135.80ha,耕地面积为103.10ha,项目区权属于坪山村1个行政自然村,人均耕地0.065ha,人均纯收入1800元。
项目区水资源充足,灌溉水源主要为山塘水和河坝水。干旱年份可从八曲河分级提水灌溉,能满足项目区内农业生产的需求。区域内降雨量丰富,区域内地质情况简单,喜马拉雅运动对该区地壳影响较大,初步形成了现今的地势地貌。
项目区属亚热带季风湿润气候,一年之中四季分明,年平均气温16.9℃,年平均无霜期274d,年平均降雨量为1410.8mm,年总降雨日数平均为165d,年平均日照时数为1610.5h,年平均蒸发量为1329.4mm。
项目区境内属中亚热带常绿阔叶林地带,除小部分丘陵地区仍保存着小面积针、阔叶混交林和天然竹林外,大部分原生植被已不复存在。现状植被是人工种植的杉木、马尾松、樟树等,区内则主要是水稻等农作物。良好的气候及自然条件,为各种生物提供了最适宜的生存空间。
项目区土壤成土母质多样,主要有花岗岩风化物、板页岩风化物等,土壤类型主要是水稻土、红壤。土壤土层深厚,质地较粘重,但养分丰富,理化性状良好,适合多种作物生长。
项目区自然灾害频繁,春秋季多低温冷害,夏季多暴雨洪涝,夏秋高温干旱,冬季冰冻严寒。
项目区现有水利设施较多,区内有灌溉山塘21口,灌溉渠道及排水沟道多条,但多数为泥质渠道且两侧杂草丛生,灌溉排水不畅,同时渠道配套设施不完善,损坏严重,渠系渗漏及浪费水资源现象比较严重。影响区内作物正常生长和产量提高。
项目区对外交通便利,有县道从项目区中部经过,另有数条村级简易公路与县道相接,绝大部分村民交通较为方便,但区内水田机耕道较少,没有形成网络系统,给群众的生产、生活带来了不便。
项目区已进行农网改造,能保障农业生产和群众生活。
项目区主要为农业用地,不存在工业污染,虽有一定数量的生活污水和农业污水,但对生态环境影响不大。项目区周边林木较茂盛,有利的改善和调节了区内的生态环境。
2.2  自然条件
2.2.1  地理位置
项目区位于望城县北部的雷锋镇境内,地理位置坐标为东经112°42′21″~112°43′20″,北纬28°17′30″~28°18′22″。
2.2.2  地形地貌
望城县是平原、岗地、丘陵、低山兼岗、平地为主的县,整个地势由北往南倾斜。项目区地处丘陵地带,多冲、多岔,地形高低起伏,整个项目区呈现曲尺长方形状。
2.2.3  水文地质
项目区内水资源充足,灌溉水源主要为溪河和山塘进行自流灌溉,为改善项目区农业生产条件提供了充足的条件。另外,区域内降水量丰富,多年平均降水量1410.8 mm,年平均蒸发量1329.4mm,区域内地质情况简单,由于地处江南古陆西北缘,基底主要由中元古界组成,上覆上元古界,下古生界地层经常接受剥蚀已被夷平,上古生界至中生界均为准地台形沉积,喜马拉雅运动对望城地壳影响较大,初步形成今天所见的大轮廓。
2.2.4  气候条件
项目区属亚热带季风气候区,一年之中四季分明,春季冷空气频繁,气候由寒转暖,雨季开始;入夏气温偏高;伏秋燥热少雨,深秋凉爽;冬季气温下降,间有严寒和冰冻。
年平均气温16.9℃,年际差异较大。一月气温最低,平均气温4.4℃,极端最低气温-12℃;七月最高平均气温为29℃,极端最高气温39℃。≥0℃活动积温年平均为6177.3℃,≥10℃活动积温年平均为5381.6℃,其分布是南多北少。≥20℃活动积温3479.8℃。年平均无霜期274d。年平均降水量为1410.8mm,以四月最多,年总降水日数平均为165d。全县年平均日照时数为1610.5h,全年呈单峰型,七月最多,月日照平均237.8h,三月份最少,月日照平均为74.6h。太阳年辐射总量平均为105.17kCal/ 。年平均蒸发量为1329.4mm,七月最多达237.4mm,一月最少仅为40.8mm。
2.2.5  植被土壤
    (1)植被
境内属中亚热带常绿阔叶林地带,除小部分丘陵地区仍保存着小面积针、阔叶混交林和天然竹林外,大部分原生植被已不复存在。现状植被是人工种植的杉木、马尾松、樟树等,区内则主要是水稻等农作物。
  (2)土壤
项目区内成土母质多样,主要有花岗岩风化物、板页岩风化物等,土壤类型主要是水稻土、红壤。土壤土层深厚,质地较粘重,但养分丰富,理化性状良好,适合多种作物生长。
2.2.6  自然灾害
项目区内灾害性天气是春秋季低温冷害,夏季多暴雨洪涝,夏秋高温干旱,冬季冰冻严寒。春季寒潮和冷空气活动频繁,长时间的低温阴雨。常使农作物遭受低温冷害,造成早稻烂秧、烂种。5月份连续5天或5天以上日平均气温≤20℃的阴雨低温影响早稻分蘖和幼穗分化,前期出现影响分蘖,生成僵苗不发,基本苗不足,推迟季节,减少有效穗,称延迟型低温;后期影响幼苗分化,造成穗型畸形,结实少,空壳率高,属障碍型低温。日平均气温连续三天或三天以上≤20℃的秋季低温(俗称寒露风),影响双季稻抽穗扬花。
2.2.7  水资源状况
项目区内的灌溉水源主要为牌楼坝水库和山塘及河坝进行自流灌溉,为改善项目区农业生产条件提供了充足的水源。另外区内降雨较为丰富,年平均降雨量1410.8mm,气候温和,蒸发量不大,年平均蒸发量1329.4mm。同时,该地区地下水丰富,地下水 水质良好,成为项目区居民主要的饮用水源。项目区内共有山塘水面3.42ha,可供水量6.84万m3;该项目区规划机埠5处。


望城县雷锋坪农田水利工程设计(含CAD图)
望城县雷锋坪农田水利工程设计(含CAD图)
望城县雷锋坪农田水利工程设计(含CAD图)
望城县雷锋坪农田水利工程设计(含CAD图)
望城县雷锋坪农田水利工程设计(含CAD图)


目  录
摘要………………………………………………………………………………… 1
关键词……………………………………………………………………………… 1
1  前言………………………………………………………………………………2
2  工程概述…………………………………………………………………………2
    2.1  工程概况…………………………………………………………………2
 2.2  自然条件…………………………………………………………………3
  2.2.1  地理位置…………………………………………………………3
  2.2.2  地形地貌…………………………………………………………3
  2.2.3  水文地质…………………………………………………………4
  2.2.4  气候条件…………………………………………………………4
  2.2.5  植被土壤…………………………………………………………4
  2.2.6  自然灾害…………………………………………………………4
  2.2.7  水资源状况………………………………………………………5
3  项目建设条件分析………………………………………………………………5
    3.1  基础设施建设……………………………………………………………5
        3.1.1  灌排渠沟现状……………………………………………………5
        3.1.2  交通状况…………………………………………………………5
        3.1.3  生态环境保护现状………………………………………………5
    3.2  土地利用限制因素………………………………………………………6
        3.2.1  自然因素…………………………………………………………6
        3.2.2  社会经济因素……………………………………………………6
4  项目区规划………………………………………………………………………6
    4.1  项目规划标准……………………………………………………………6
        4.1.1  土地整理标准……………………………………………………6
        4.1.2  灌溉排水设计标准及建设标准…………………………………6
        4.1.3  有关法律法规及政策和行业技术标准…………………………7
    4.2  项目总体布置……………………………………………………………7
        4.2.1  水源工程…………………………………………………………8
        4.2.2  灌溉系统布置……………………………………………………8
        4.2.3  排水系统布置原则………………………………………………8
        4.2.4  小型水工建筑物规划……………………………………………8
        4.2.5  道路工程…………………………………………………………8
5  水资源平衡分析…………………………………………………………………9
    5.1  项目区水资源概况………………………………………………………9
        5.1.1  降雨、径流………………………………………………………9
        5.1.2  地表水资源…………………………………………………… 10
        5.1.3  地下水资源…………………………………………………… 10
        5.1.4  项目区水资源总量…………………………………………… 10
    5.2  可供水量计算………………………………………………………… 10
        5.2.1  供水现状……………………………………………………… 10
        5.2.2  溪河引水量…………………………………………………… 10
        5.2.3  牌楼坝水库及山塘可供水量………………………………… 11
    5.3  水资源供需分析……………………………………………………… 11
6  工程设计……………………………………………………………………… 12
    6.1  灌溉工程设计………………………………………………………… 12
        6.1.1  灌溉渠流量计算……………………………………………… 12
        6.1.2  灌溉渠横断面设计…………………………………………… 12
        6.1.3  纵断面设计…………………………………………………… 13
        6.1.4  渠堤宽度……………………………………………………… 13
    6.2  排水工程设计………………………………………………………… 14
        6.2.1  除涝排水设计标准…………………………………………… 14
        6.2.2  排水沟布置…………………………………………………… 14
        6.2.3  设计流量计算………………………………………………… 14
        6.2.4  排水沟纵横断面设计………………………………………… 15
    6.3  建筑物设计…………………………………………………………… 17
        6.3.2  涵管…………………………………………………………… 17
        6.3.3  泵站工程设计………………………………………………… 17
    6.4  道路设计……………………………………………………………… 19
7  结论…………………………………………………………………………… 20
参考文献……………………………………………………………………………20
致谢…………………………………………………………………………………21
