张峰水库溢洪道施工组织设计(含CAD网络图流程图)

来源:56doc.com  资料编号:5D19669 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19669
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

张峰水库溢洪道施工组织设计(含CAD网络图流程图)(选题审批表,任务书,开题报告,中期检查表,论文说明书26000字,CAD图纸4张)
摘  要:随着建筑管理体制改革的深化,工程项目施工管理越来越受到人们的重视,其管理水平的高低成为制约发展的第一要素,而质量进度成本控制是其中的最为重要的管理要点。本设计的主要内容是张峰水库溢洪道的施工程序以及施工进度,总体施工方案,主要施工方法等。通过对项目区水文气象特征、地质条件以及现状的分析的基础上,运用所学知识进行设计。
关键词:施工组织;进度计划;施工规划

Construction Design of ZhangFeng Reservoir Spillway
    Abstract:with the deepening of the reform of the construction management system,
the project construction management  is given more and more attention by people, the management level of enterprise's survival and development constraints become the first elements, and quality, schedule and cost control are the most important management points.The main contents of this design is the construction procedure , general construction scheme and main construction method for zhangfeng reservoir. Through the project area hydrological and meteorological characteristics, geological conditions and based on analyzing the present condition, using the knowledge of design.
    Key words:construction organization;schedule ;construction planning

1  工程概况
1.1  概况
    张峰水库位于山西省晋城市沁水县郑庄镇张峰村沁河干流上,距晋城市城区90km,水库总库容3.94亿m3,是以城市生活供水就和工业供水、农村人畜饮水为主,兼顾防洪、发电等综合利用的大(2)型水利枢纽工程。主要建筑物拦河坝、导流洞泄洪洞、溢洪道及供水发电洞。
    导流洞泄洪洞洞身段总长约380m,布置于水库左岸,呈直线布置,进口底高程703.0m,纵坡1/100。溢洪道布置于水库左岸单薄山梁中段、导流洞泄洪洞左侧,与导流洞泄洪洞轴线基本平行,二者相距约115m。溢洪道总长约366m,采用无底坎宽顶堰。堰顶高程747.20m,设4闸孔(4×12m),堰上设4扇12×14.0m(宽×高)弧形工作门,检修叠梁门布置在弧形闸门上游侧,在闸墩顶部桩号溢0+024.0处设交通桥连接两岸公路,交通桥结合溢洪道闸室布置,共设4孔,每孔净宽12.0m。桥面高程769.0m,桥宽8.0m,全长58.5m,为装配式钢筋混凝土结构。
1.2  水文气象
1.2.1  流域概况
    沁河是黄河三门峡至花园口之间三大支流之一,发源于山西省长治市沁源县二郎沟。河流在太岳山蜿蜒南下,穿越临汾市安泽县,自沁水县官亭附近进入晋城市,经阳城县至泽州县拴驴泉附近进入河南省,由河南省济源县五龙口出太行山,至五涉县南贾村汇入黄河。沁水干流全长485km,其中山西省境内363km。张峰水库坝址以上干流长度224km,控制流域面积4990km2。
1.2.2  气象
   (1)气象特性
    本流域地处我国东部季风区暖湿带半湿润地区的西缘,大陆性季风显著,四季分明,冬长夏短,雨季同季。冬季在蒙古高压和阿留申低压控制下,流域大部盛行西北风,天气寒冷,雨雪稀少。春初,随气温上升,蒙古高压和阿留申低压减弱衰退,太平洋高压和印度洋低压开始在东、西建立并日趋加强。在这一天气形势下,本流域位于东北~西南走向的气流幅合带内,气漩频频通过,锋面活跃,天气多变,是本流域一年内最多风的季节。至六月中,亚洲大陆强烈增温,高纬度的两个大气活动中心趋于消失,低纬度的印度低压和太平洋副热带高压西伸北进,走向鼎盛时期。在这以环流形势下,盛行偏南的夏季风,向本流域上空不断输送印度洋和西太平洋的暖湿气流,形成多雨季节。至九月初,蒙古高压迅速建立,阿留申低压再度出现,太平洋副高南撤东退,印度低压逐渐减弱。这时秋季的大气环流形势虽与春季相似,但其演变趋势和太阳辐射的增减趋势恰好相反,寒冷干燥的蒙古高压迅速从大气压下层取代印度低压而成为控制系统,大气层结稳定,天气晴朗,与春季相比,秋温低于春温,秋雨多于春雨。
   (2)气象特征特征值
    1)气温
流域多年平均气温9.3~11.8℃ ,北低南高。年内一月平均气温最低,月平均气温-6.6~-2.6℃;7月平均气温最高,月平均气温21.8~24.5℃。极端最低气温-30.2℃(沁源站1971年1月30日);极端最高气温38.5℃(阳城站1990年7月15日)
    2)降水
流域内多年平均降水量一般在550~583.9mm之间,降水天数为84~90天,大于10.0mm的降水日数为16~19天,大于50.0mm的降水天数在一天左右。
    3)蒸发
据气象资料统计,流域内的多年平均蒸发量为1517~1827.8mm,由南向北递减。年最大蒸发量出现在4~6月,一般占年蒸发量的42%左右。
    4)日照及其他
流域内多年平均日照时数为2304~2617小时,全年日终霜。无霜期为171~208天。利于多年平均风速为1.5~2.7m/s,风向受河谷走向影响显著,多南北方向。最大的风速达16~28m/s,汛期最大的风速为15.3~23.7m/s。历年最大冻土为61cm(1997)。
    5)工程区气候要素统计
工程区内没有气象站,距工程区较近的有沁水、阳城、高平、晋城市城区等气象站,


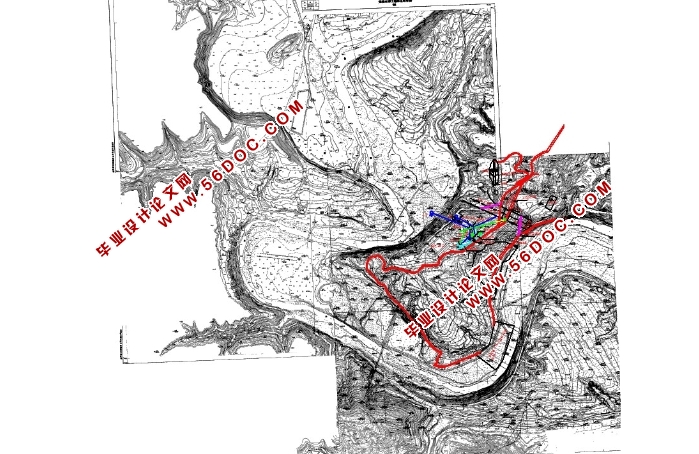

张峰水库溢洪道施工组织设计(含CAD网络图流程图)
张峰水库溢洪道施工组织设计(含CAD网络图流程图)
张峰水库溢洪道施工组织设计(含CAD网络图流程图)
张峰水库溢洪道施工组织设计(含CAD网络图流程图)
张峰水库溢洪道施工组织设计(含CAD网络图流程图)


目  录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1  工程概况………………………………………………………………………1
    1.1  概况…………………………………………………………………1
1.2  水文现象………………………………………………………………2
    1.2.1  施工分析……………………………………………………2
    1.2.2  施工总程序…………………………………………………2
1.3  工程地质………………………………………………………………5
    1.3.1  地质概述……………………………………………………5
    1.3.2  工程地质条件………………………………………………6
1.4  交通条件……………………………………………………8
1.5  主体工程项目………………………………………………8
2  施工总平面布置………………………………………………………………9
    2.1  施工总平面布置原则……………………………………………………9
    2.2  施工总平面布置说明……………………………………………………10
3  施工进度计划……………………………………………………………………10
3.1  施工总进度计划编制原则……………………………………………10
3.2  主要项目施工进度安排………………………………………………10
3.3  主要施工强度指标……………………………………………………11
4  施工总体规划………………………………………………………………11
4.1  施工总体规划与部署……………………………………………………11
    4.1.1  施工分析……………………………………………………11
    4.1.2  施工总程序…………………………………………………11
5  土石方开挖及支护………………………………………………………………13
    5.1  主要工程内容及工程量…………………………………………13
5.2  溢洪道开挖及支护………………………………………………14
    5.2.1  进度安排及施工强度………………………………………14
    5.2.2  开挖分区及道路布置………………………………………14
    5.2.3  土石方明挖施工………………………………………………15
    5.2.4  溢洪道支护施工方法…………………………………………18
6  土石方填筑工程…………………………………………………………23
7  混凝土工程施工…………………………………………………………24
7.1   工程内容和工程量…………………………………………………24
7.2   溢洪道混凝土………………………………………………………24
    7.2.1  工程内容………………………………………………………24
    7.2.2  施工安排………………………………………………………25
    7.2.3  混凝土浇筑分层分块…………………………………………25
    7.2.4  混凝土的施工工艺及方法……………………………………26
    7.2.5  二期混凝土施工………………………………………………29
7.3   混凝土温控及防裂措施……………………………………………29
8  基础处理工程施工……………………………………………………29
8.1   概述…………………………………………………………………29
8.2   固结灌浆……………………………………………………………30
8.3   帷幕灌浆……………………………………………………………32
8.4   预应力工程……………………………………………………………32
    8.4.1  施工程序及技术要求……………………………………32
    8.4.2  预应力锚索施工…………………………………………35
    8.4.3  注意事项…………………………………………………35
9  砌体工程施工………………………………………………………………36
9.1   概述……………………………………………………………………36
9.2   主要工程量……………………………………………………………36
9.3   施工方法………………………………………………………………36
    9.3.1  材料质量、规格及性能要求……………………………36
    9.3.2  浆砌石施工………………………………………………37
    9.3.3  干砌石砌筑………………………………………………38
10 金属结构………………………………………………………………………38
10.1   工作范围………………………………………………………………38
10.2   安装技术要求…………………………………………………………39
10.3   吊装和倒运方式………………………………………………………40
10.4   平面闸门安装………………………………………………………42
    10.4.1  埋件安装……………………………………………………40
    10.4.2  闸门安装……………………………………………………41
10.5   弧形闸门的安装………………………………………………………41
    10.5.1  埋件安装……………………………………………………41
    10.5.2  闸门安装……………………………………………………42
11  环境保护………………………………………………………………44
11.1   环境保护的目标……………………………………………………44
11.2   环境保护计划……………………………………………………44
12  结论……………………………………………………………………45
参考文献………………………………………………………………………45
致谢……………………………………………………………………………46
