五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)

来源:56doc.com  资料编号:5D15141 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15141
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

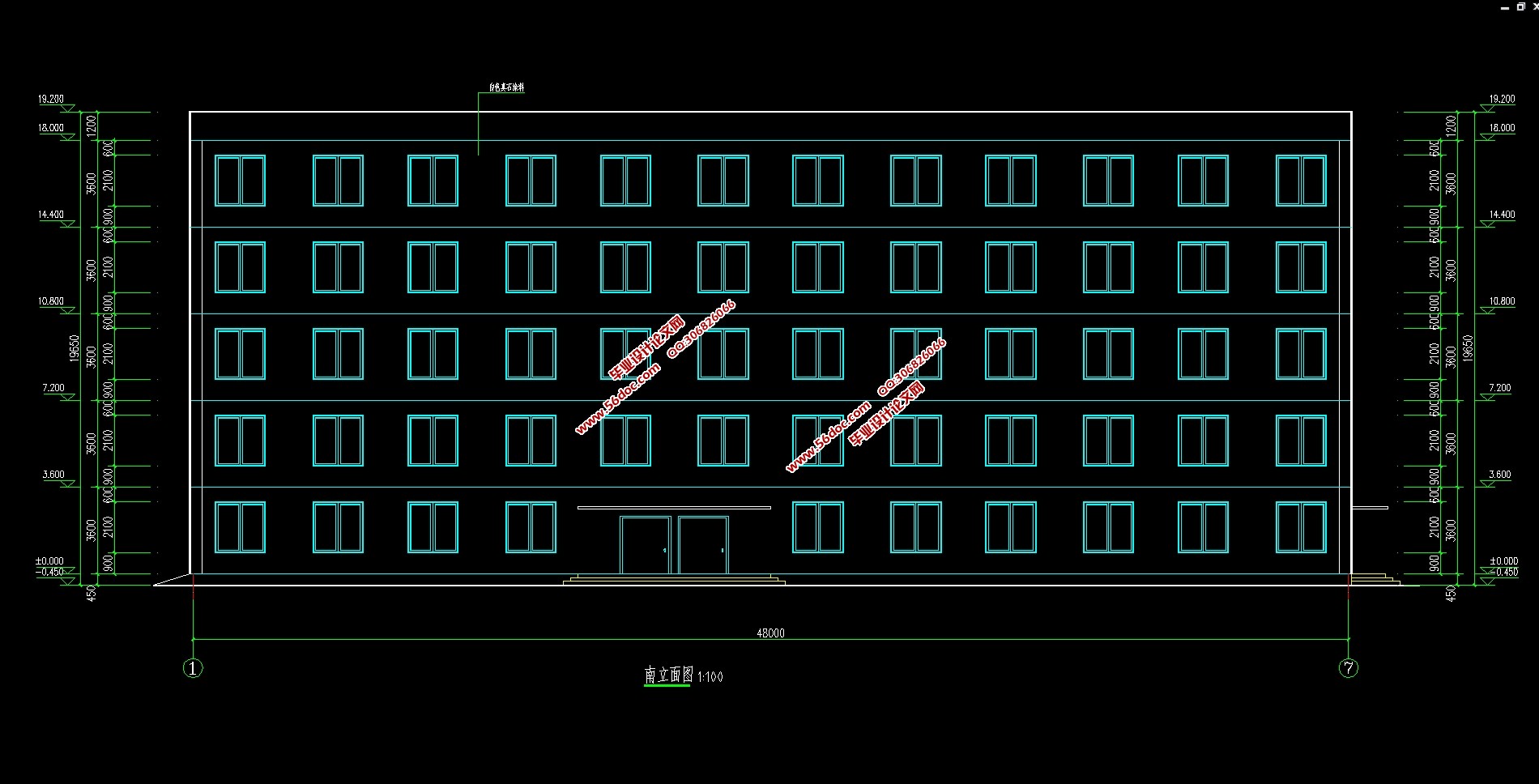

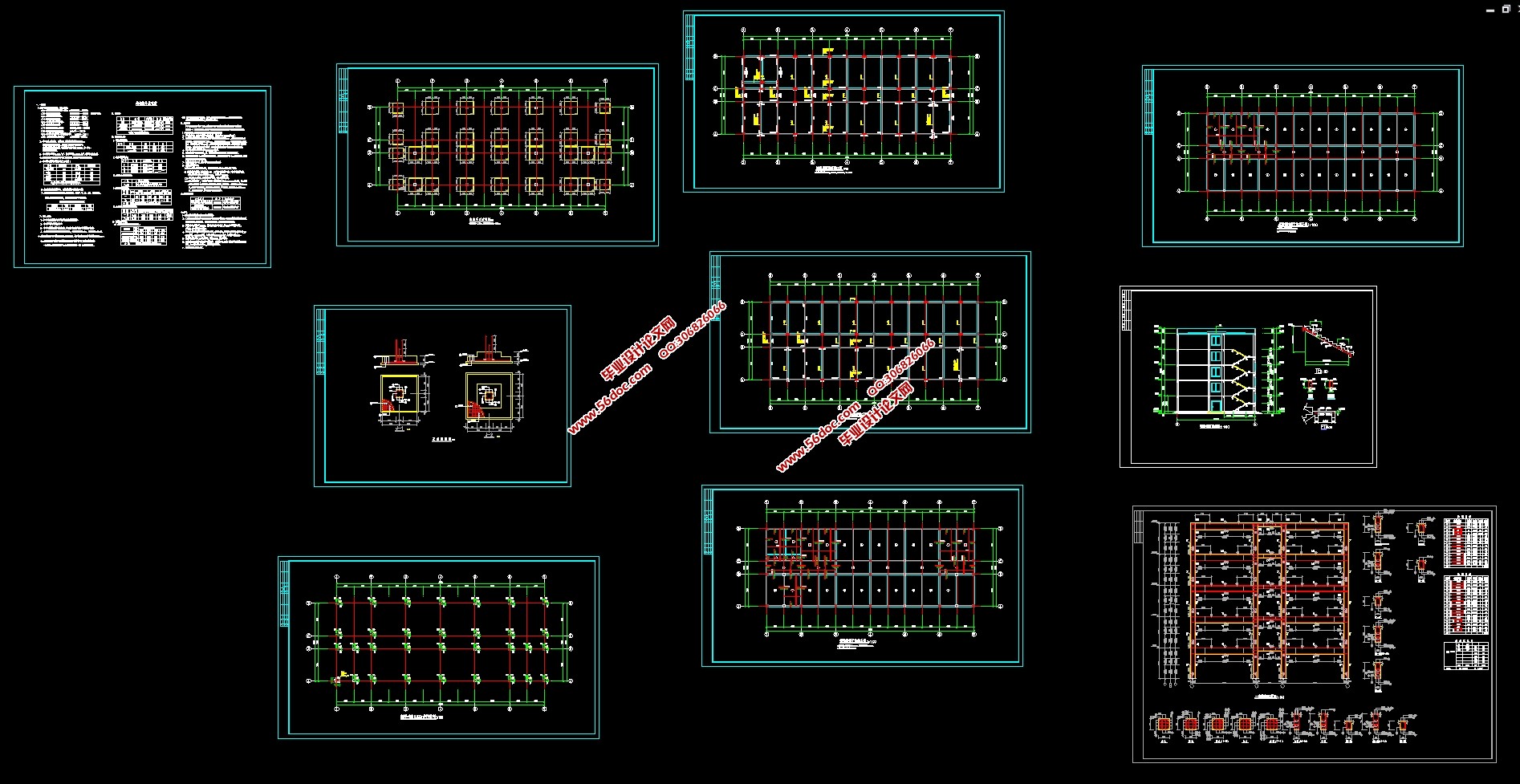

五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)(计算书24000字,结构电算书8400字,施工组织49000字,工程量计算,建筑图6张,结构图9张,施工横道图,施工网络图,平面布置图)
本设计是长沙市AA中1#教学楼#教学楼设计。该大楼层数为5层,主框架高度为18m,结构类型为钢筋混凝土框架结构。
1.1 设计原始资料
1.1.1 工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积3665.0㎡,建筑物共5层,底层层高3.6m,标准层层高3.60m,顶层层高3.60m,总高度18m,室内外高差0.450m
该教学楼拥有教室、办公室、大厅、卫生间等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温34℃,极端最低气温-1.6℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:7度设防,设计基本地震加速度值为0.05g;
2.基本风压:0.35KN/m2,B类粗糙度;
3.雪荷载标准值:0.4KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,基础地基承载力按240KN/m2计。


五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)
五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)
五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)
五层3665平米教学楼设计(建筑结构,施工组织,工程量,电算书)


目录
摘要    3
前言    4
第一章 设计任务及基本要求    5
1.1 设计原始资料    5
1.2 建筑设计要求    5
1.3结构设计任务及要求    5
第二章 建筑设计说明    6
2.1建筑平面设计    6
2.2剖面设计    6
第三章 结构设计    8
3.1 结构方案的选择及结构布置    8
第四章 侧移线刚度计算    11
第五章 恒荷载作用下内力计算    12
5.1 框架恒荷载标准值计算    12
5.2 框架梁恒载作用下线荷载统计计算    13
5.3 框架节点集中荷载计算    16
5.4 恒载作用下框架梁的内力计算    19
第六章 活荷载作用下内力计算    26
6.1 框架梁活恒载作用下线荷载统计计算    27
6.2 活荷载作用下框架节点集中荷载计算    28
6.3 活载作用下框架梁的内力计算    30
第七章 风荷载作用下内力计算    38
7.1 风荷载标准值计算    38
7.2 风载作用下抗侧移刚度D的计算:    39
7.3 风荷载作用下的内力计算    41
第八章 地震荷载作用下内力计算    46
8.1 重力荷载代表值计算    46
8.2 横向框架自振周期计算    48
8.3 横向水平地震作用计算    49
8.4 水平地震作用下框架的内力计算    51
第九章 内力组合    55
9.1 横向框架梁的内力组合    56
9.2 竖向框架柱的内力组合    63
第十章 截面设计    68
10.1 设计内力    68
10.2 梁截面设计    68
10.3 框架柱截面设计    71
第十一章 基础设计    74
第十二章 板的设计    80
第十三章 楼梯设计    86
结论    91
谢辞    92
参考文献    93

施工组织设计书
⑴长沙市长沙市AA中1#教学楼,位于有密集建筑群市区,该工程为钢筋混凝土框架结构,总建筑面积3665.0㎡,地上五层,一层层高3.60m,二层层高3.60m,其余各层层高3.60m,总建筑高度28.80m。
⑵施工现场情况
本建筑两侧临近公路,交通方便,实现了三通一平。施工场地相对宽敞,有利于机械的布置和材料周转、施工材料的堆放,施工难度相对较小。
⑶水文、地质条件、气象情况
①气象条件
全年为偏南风,夏季为西南风,基本风压W0=0.35kN/m2;基本雪压W0=0.4kN/m2。
②地质条件
根据工程地质勘察报告:
1)地形概述:拟建场地地形平缓,地面标高在35.00~56.00m之间。
2)场地为II类;浅基:fak=240KPa,ηb=0.3,ηd=1.5。深基础(桩基):粉质粘土qsa=25kPa;圆砾qpa=2500KPa,qpa=55KPa;强风化泥质板岩qpa=3000KPa    qsa=60 KPa。中分化岩石qpa=2000 KPa,微分化岩石qpa=3500 KPa。
3)地下水位:浅基地表以下3.0m;桩基地表下4.0m。无侵蚀性。
③水文状况
地下水位:浅基地表以下3.0m;桩基地表下4.0m。无侵蚀性。
⑷工程结构概况
本工程为钢筋混凝土框架结构,建筑结构安全等级为二级,抗震设防烈度为7度。基础为柱下独立基础,基础、框架梁、板、柱均采用C30,其它采用C10。


 目录
第三章 技术标部分    I
长沙市AA中1#教学楼施工组织设计    I
摘  要    I
Changsha issue of residential construction organization design    1
Abstract    1
第一章编制依据    2
1.1 编制目的    2
1.2 编制依据    2
1.3 有关主要资料清单    2
1.4 编制原则    3
第二章工程概况    4
2.1 工程简介    4
2.2 设计概况    5
2.2.1建筑装饰做法详建筑结构设计总说明    5
2.2.1 结构用材    5
2.3 工程的特点和难点    6
2.3.1 施工工期短,因此对各工序的合理搭接要求高    6
2.3.2 施工质量标准高    6
2.3.3 施工难度高    6
2.3.4 建筑成品、半成品保护要求高    6
第三章 施工部署    7
3.1施工管理目标    7
3.2施工组织管理    7
3.3主要施工方案的选择    9
3.3.1 施工流向    9
3.3.2 施工段的划分    9
3.3.3 主要施工方案选择    9
第四章 施工准备    11
4.1技术准备    11
4.2资源准备    11
4.2.1 劳动力准备    11
4.2.2 施工机械器具准备    12
4.2.3 工程主要材料及周转材料准备    13
4.3现场准备    14
第五章 主要分部分项工程施工方法    15
5.1 测量定位放线    15
5.2 基础工程    16
5.3 土方工程    17
5.4 模板工程    17
5.5 钢筋工程    19
5.6 混凝土工程    21
5.7 砌体工程    24
5.8 楼地面工程    25
5.9 屋面工程    26
5.10 脚手架工程    28
5.11 装饰工程    29
1、抹灰工程    29
2、楼地面工程    32
3、门窗工程    33
4、吊顶工程    35
5、饰面板(砖)工程    36
6、涂饰工程    39
7、油漆工程:    40
8、保温工程:    44
第六章 主要施工保证措施    46
6.1 施工工期保证措施    46
6.2 施工质量保证措施    48
6.3 职业健康安全、文明现场保证措施    49
6.4 施工现场环境保护和污染控制保证措施    60
6.5 季节施工保证措施    62
6.7 安装与其他专业的配合措施    68
第七章 新技术、新工艺、新材料、新设备的应用    71
7.1 目标意义    71
7.2 组织机构及保证措施    71
7.3 应用项目及实施措施    71
第八章 附图    74
8.1 施工现场平面布置图    74
8.2 施工进度计划网络图    74
8.3 施工进度计划横道图    74
参考文献    75
致  谢    76
