五层4540平米天津中医药大学教学楼设计(建筑图,结构图)

来源:56doc.com  资料编号:5D16650 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16650
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

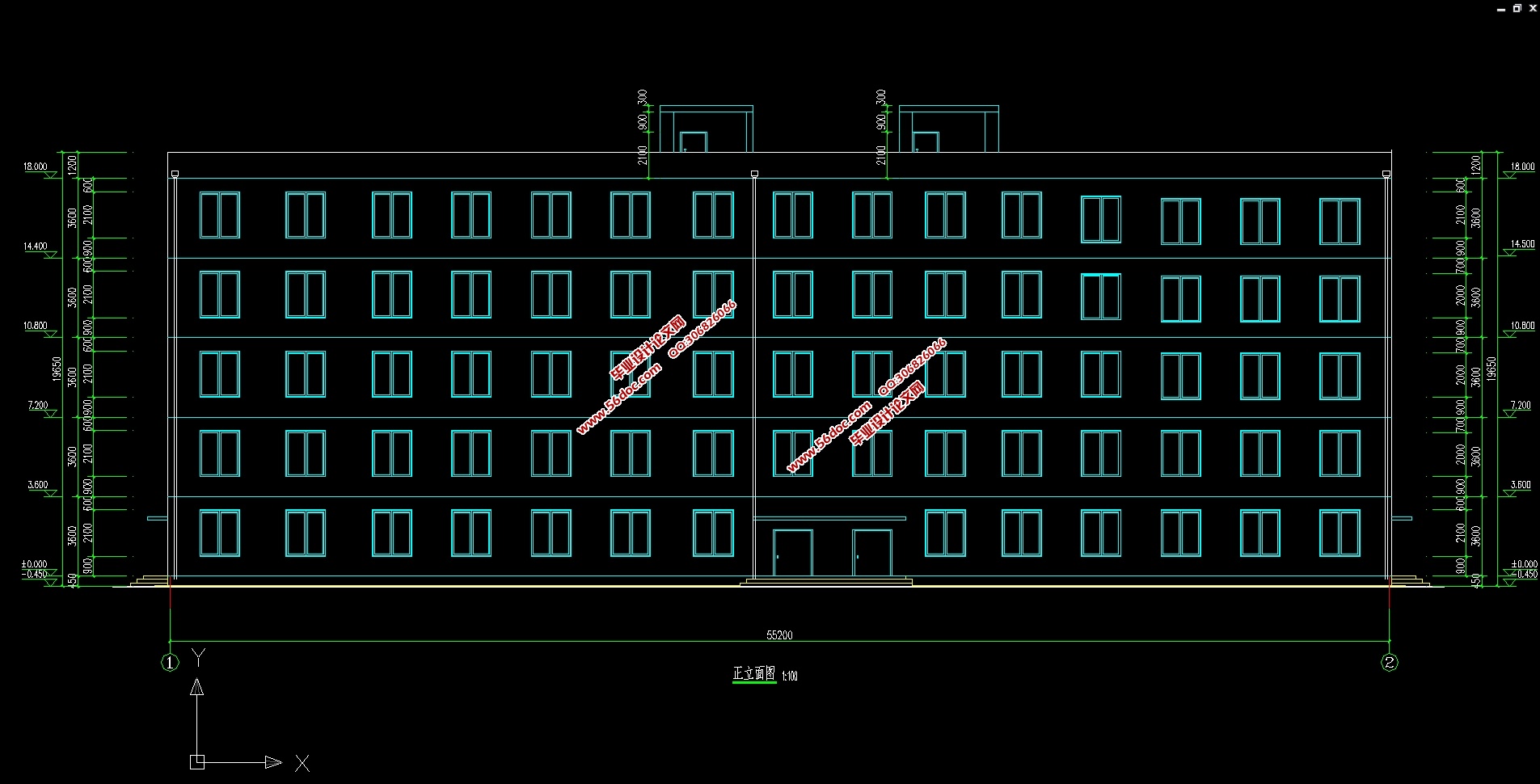

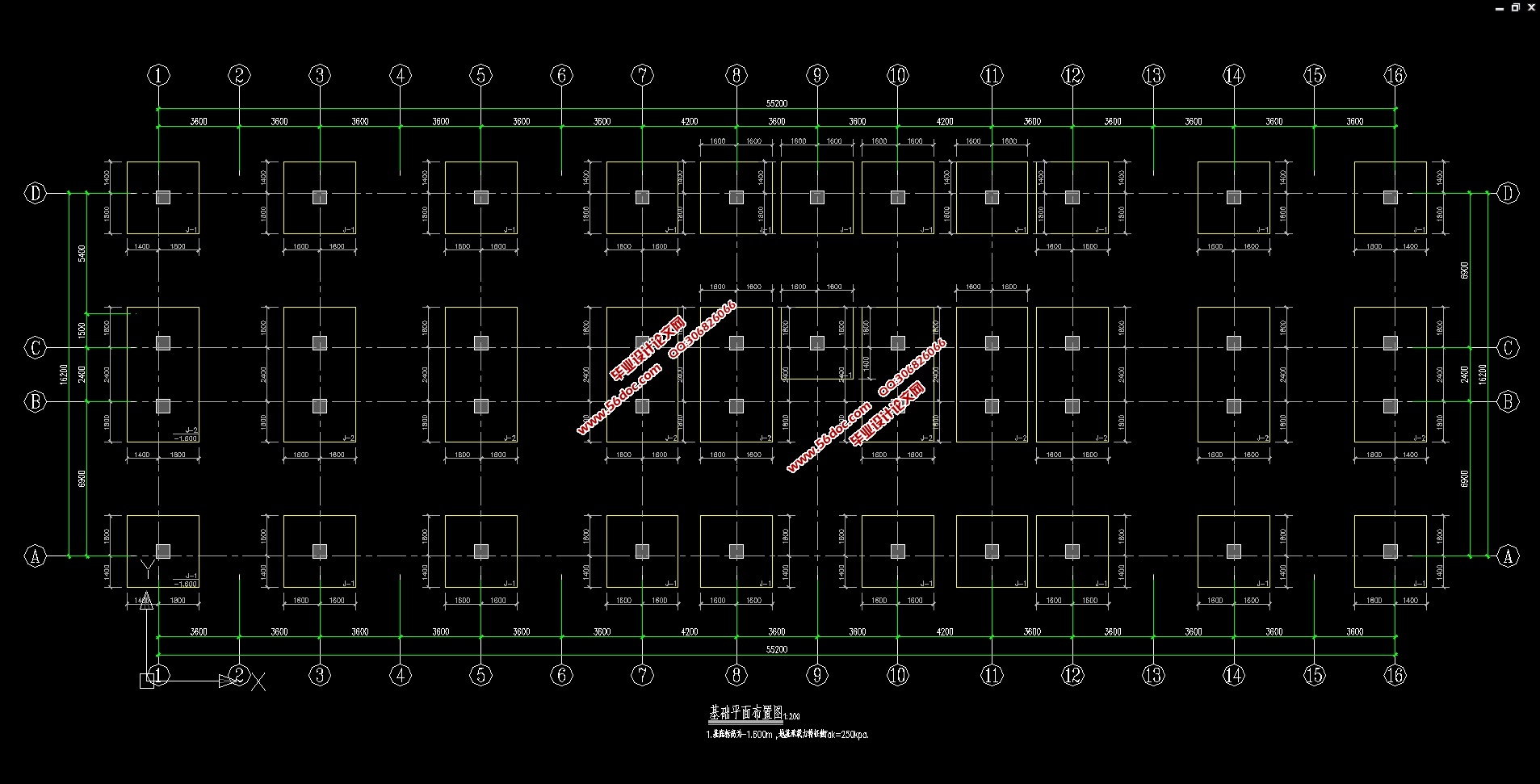

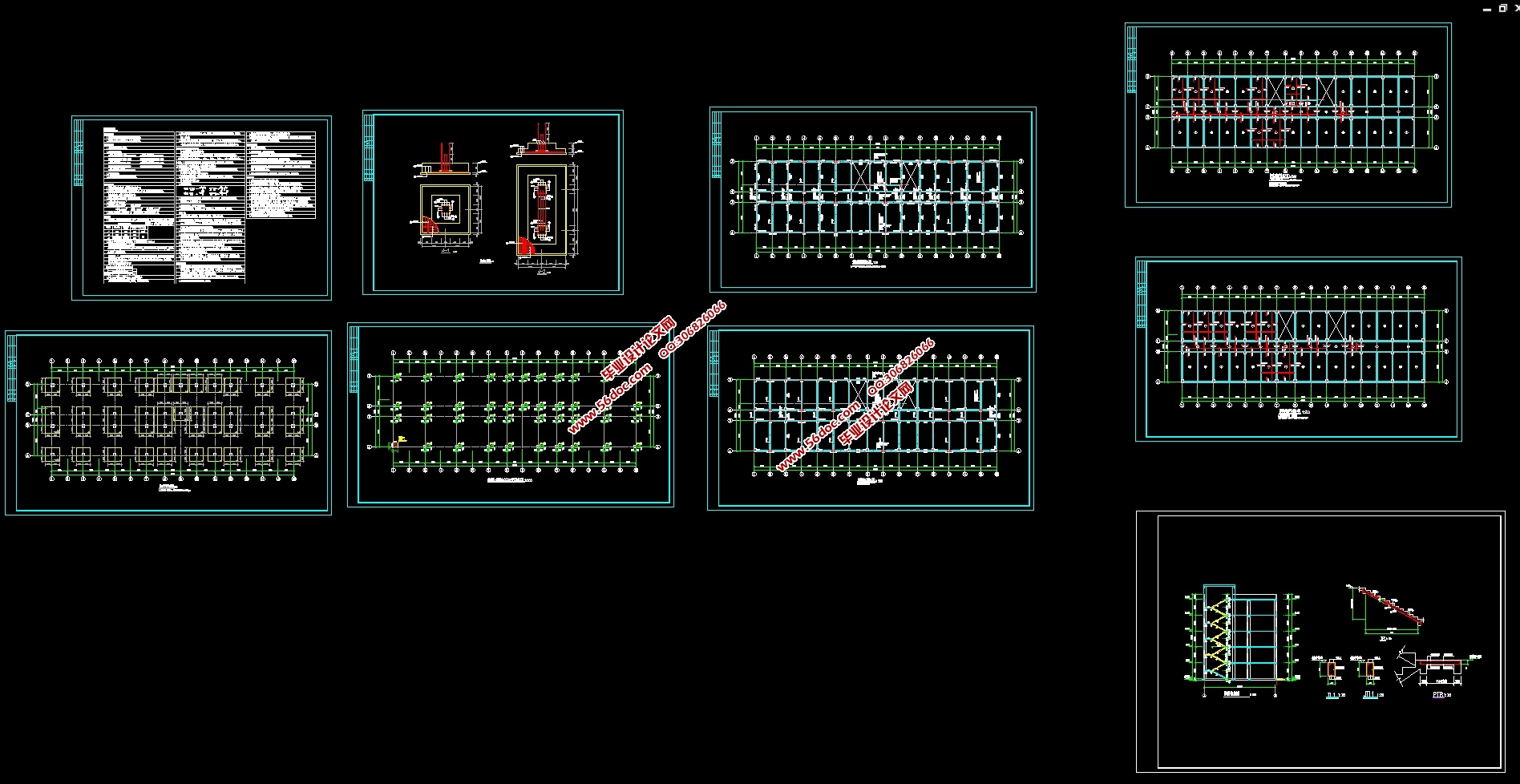

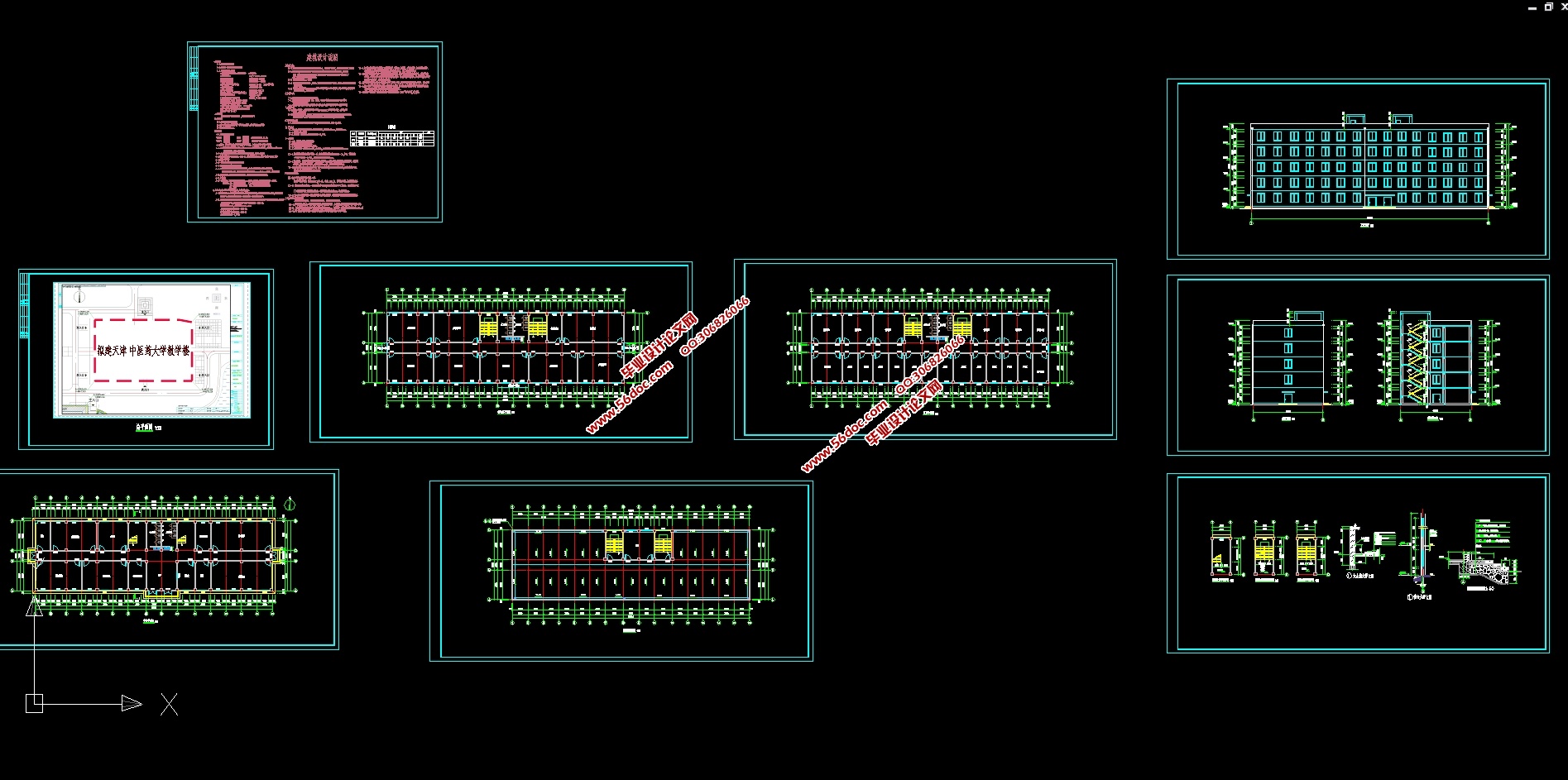

五层4540平米天津中医药大学教学楼设计(建筑图,结构图)(任务书,计算书22000字,建筑图7张,结构图8张)
设计部分题目为天津中医药大学教学楼,包括建筑设计和结构设计两大部分。 该建筑为五层框架结构,建筑总高度为18米,总建筑面积约为4540平方米。

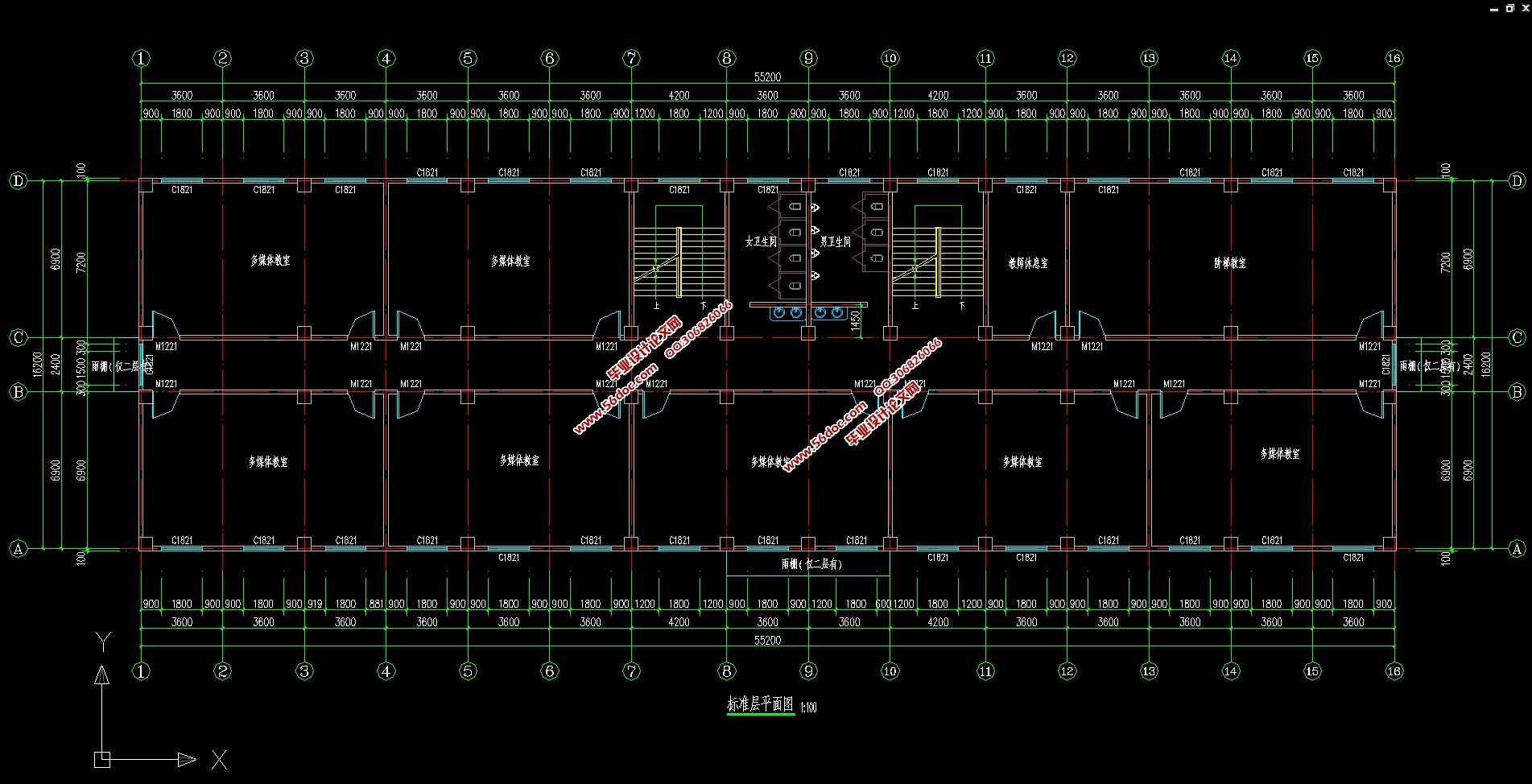

建筑设计方面,主要完成了建筑物的平面、立面以及剖面设计。该教学楼属于综合教学楼,平面布局时首先考虑了房间功能需求。除此之外,又综合考虑了结构设计方案以及基础选型等;在这部分中,建筑和结构是相结合来做的。
结构设计方面计算了一榀框架的重力荷载、计算了风荷载和横向水平地震作用及其内力、还计算了竖向恒载作用及其内力。内力计算完成后用PKPM进行了组合,根据最不利组合进行了梁和柱截面设计。除一榀框架外,还进行了板的设计、楼梯的设计以及基础的设计。

工程名称:天津中医药大学教学楼
工程环境:
建筑类别:丙类
设计使用年限:50年
该工程主体为现浇钢筋混凝土框架结构,建筑面积4540.0㎡,建筑物共5层,底层层高3.6m,标准层层高3.60m,顶层层高3.60m,总高度18m,室内外高差0.450m
该教学楼拥有会议室、资料室、办公室、普通教室等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温410℃,极端最低气温-2℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:6度设防,设计基本地震加速度值为0.05g;
2.基本风压:0.35KN/m2,B类粗糙度;
3.雪荷载标准值:0.5KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:
1、填土(Qml),褐黄色,松散,湿,以粘性土为主,局部含快石和植物根系,层厚1m,不宜作为拟建建筑物的基础持力层。
2、粉质黏土(Qal+pl), 褐黄色,可塑,湿,含褐色铁锰氧化物结核,层厚1m,fak=200kPa,ES=7.7Mpa。
3、粉质黏土(Qal+pl), 褐黄色,硬塑,湿,含褐色铁锰氧化物结核,该层未穿透,fak=200kPa,ES=7.7Mpa。


五层4540平米天津中医药大学教学楼设计(建筑图,结构图)
五层4540平米天津中医药大学教学楼设计(建筑图,结构图)
五层4540平米天津中医药大学教学楼设计(建筑图,结构图)
五层4540平米天津中医药大学教学楼设计(建筑图,结构图)
五层4540平米天津中医药大学教学楼设计(建筑图,结构图)


目录
摘要    3
前言    5
第一章 设计任务及基本要求    5
1.1 设计原始资料    5
1.2 建筑设计要求    6
1.3结构设计任务及要求    6
第二章 建筑设计说明    7
2.1建筑平面设计    7
2.2剖面设计    7
第三章 结构设计    9
3.1 结构方案的选择及结构布置    9
第四章 侧移线刚度计算    12
第五章 恒荷载作用下内力计算    13
5.1 框架恒荷载标准值计算    13
5.2 框架梁恒载作用下线荷载统计计算    14
5.3 框架节点集中荷载计算    17
5.4 恒载作用下框架梁的内力计算    20
第六章 活荷载作用下内力计算    26
6.1 框架梁活恒载作用下线荷载统计计算    27
6.2 活荷载作用下框架节点集中荷载计算    29
6.3 活载作用下框架梁的内力计算    31
第七章 风荷载作用下内力计算    39
7.1 风荷载标准值计算    39
7.2 风载作用下抗侧移刚度D的计算:    39
7.3 风荷载作用下的内力计算    41
第八章 地震荷载作用下内力计算    47
8.1 重力荷载代表值计算    47
8.2 横向框架自振周期计算    48
8.3 横向水平地震作用计算    49
8.4 水平地震作用下框架的内力计算    51
第九章 内力组合    55
9.1 横向框架梁的内力组合    56
9.2 竖向框架柱的内力组合    63
第十章 截面设计    69
10.1 设计内力    69
10.2 梁截面设计    69
10.3 框架柱截面设计    72
第十一章 基础设计    75
结论    81
谢辞    82
参考文献    83
