六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22643 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22643
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

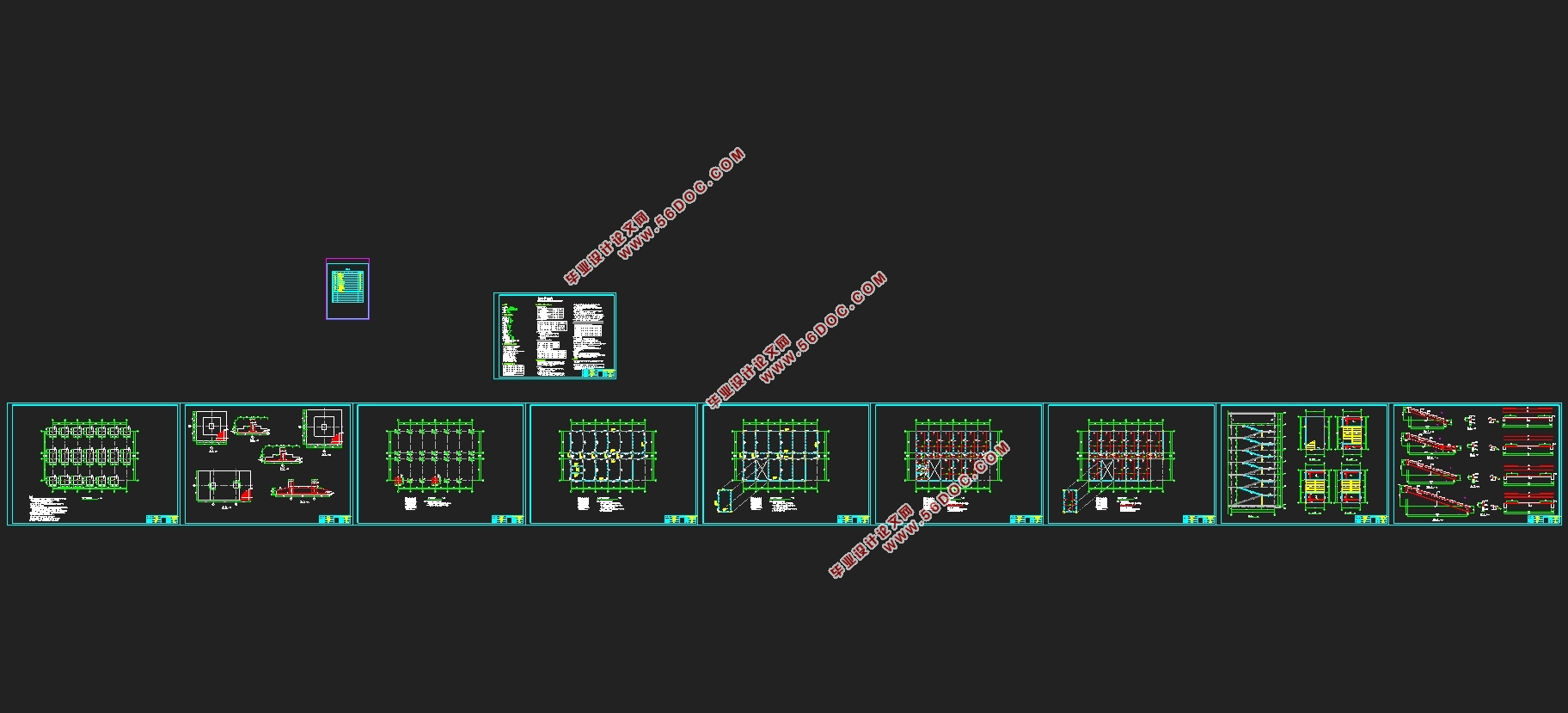

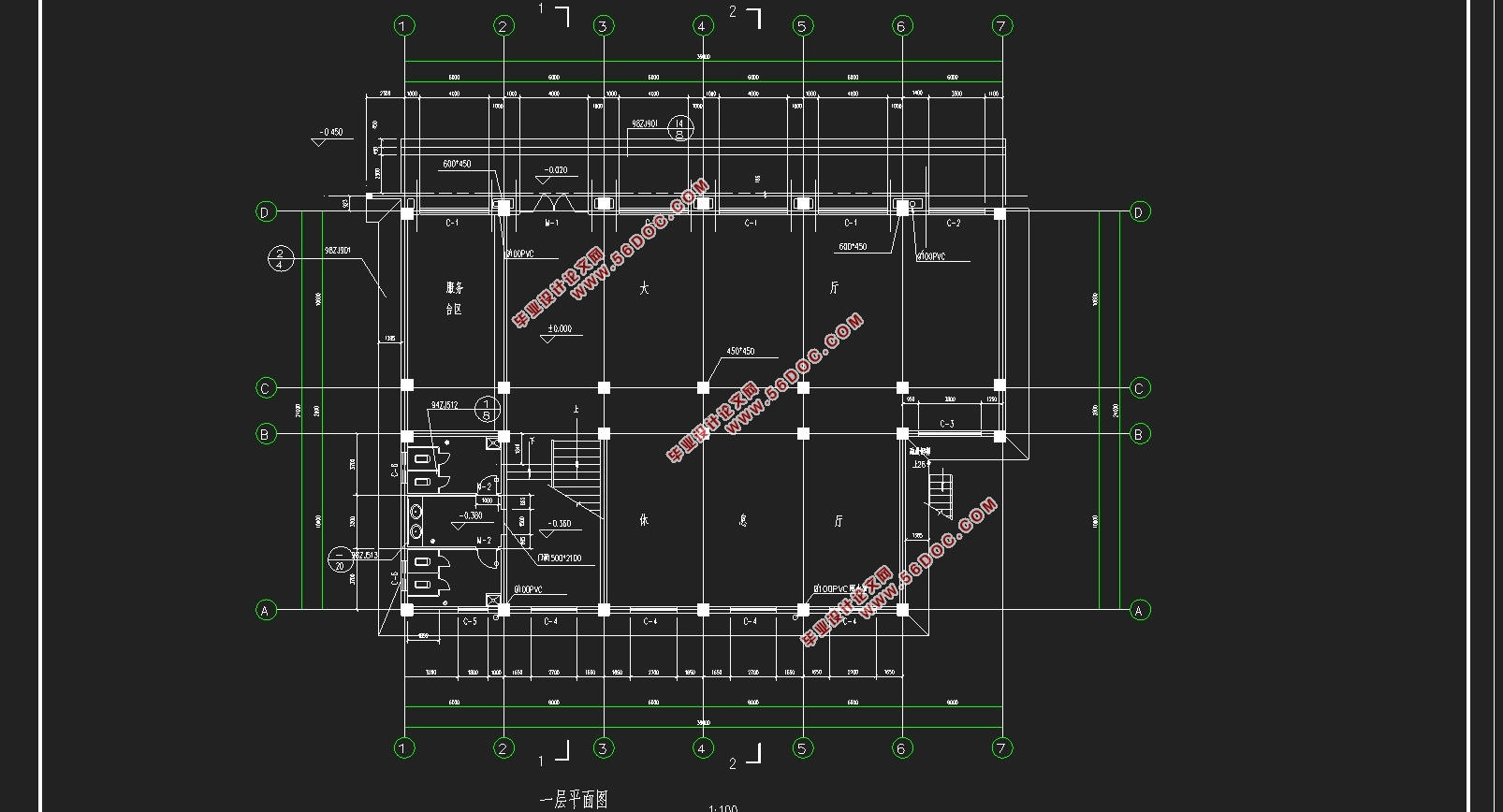

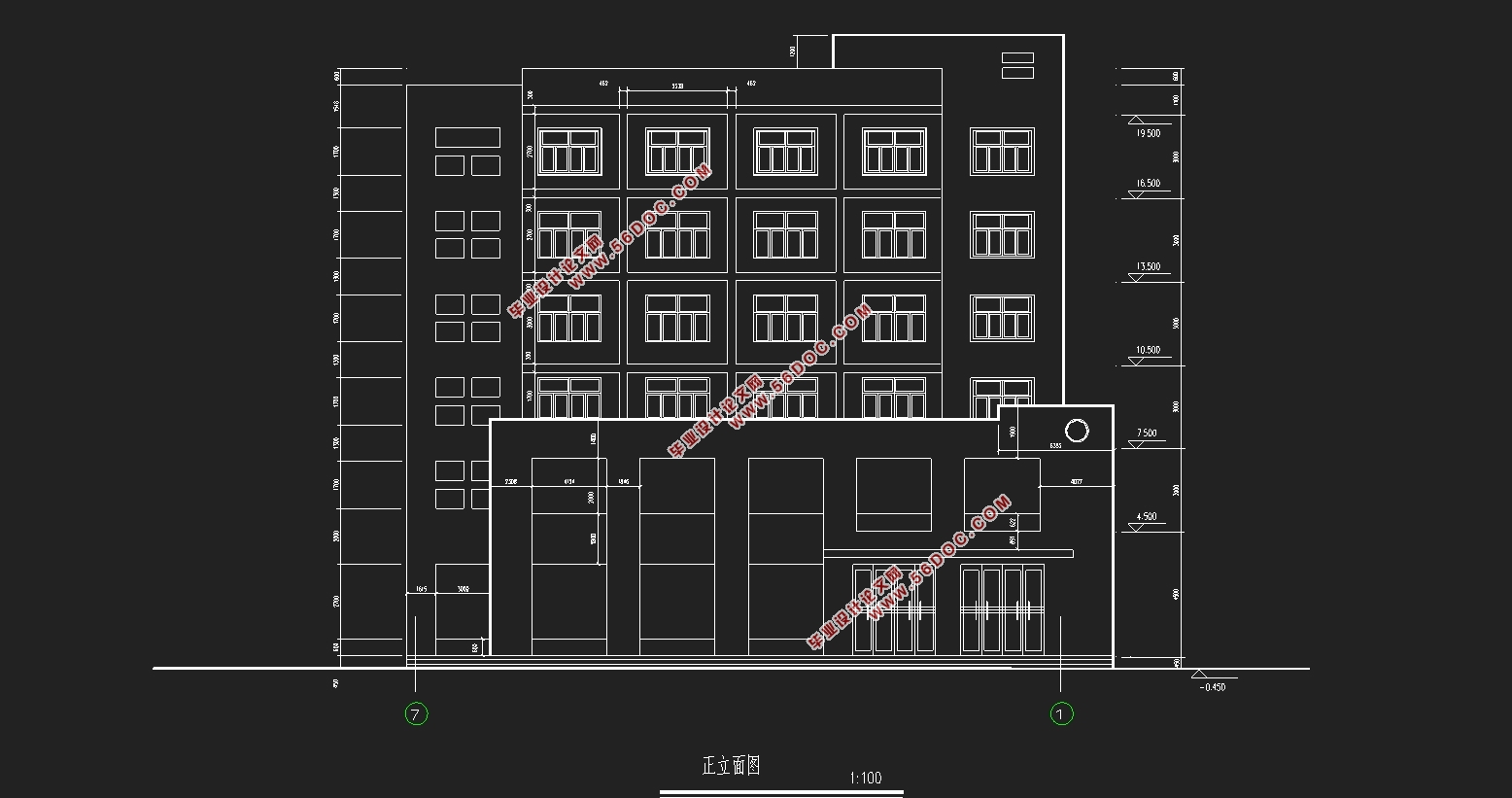

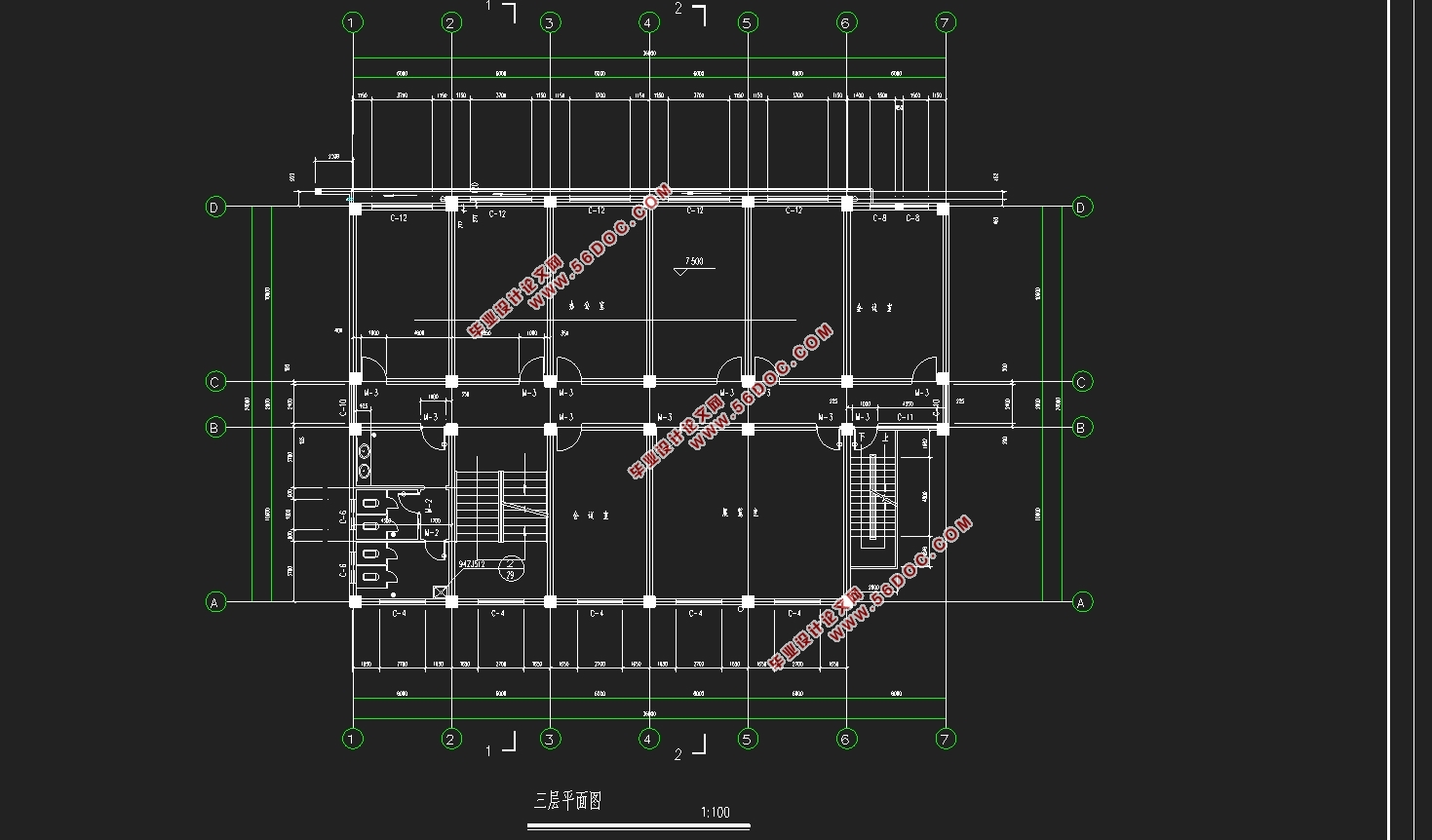

六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书20000字,建筑图10张,结构图9张)
摘    要
本设计的综合办公楼位于武汉市内,总共6层。建筑总高为21.9m。其中底层层高为4.5m,其余各层层高为3.0m。
建筑部分:根据建筑的地理位置,所有的功能分区等设计依据进行平面布置、立面、剖面等方面的建筑设计,力求建筑物的实用、经济、美观。

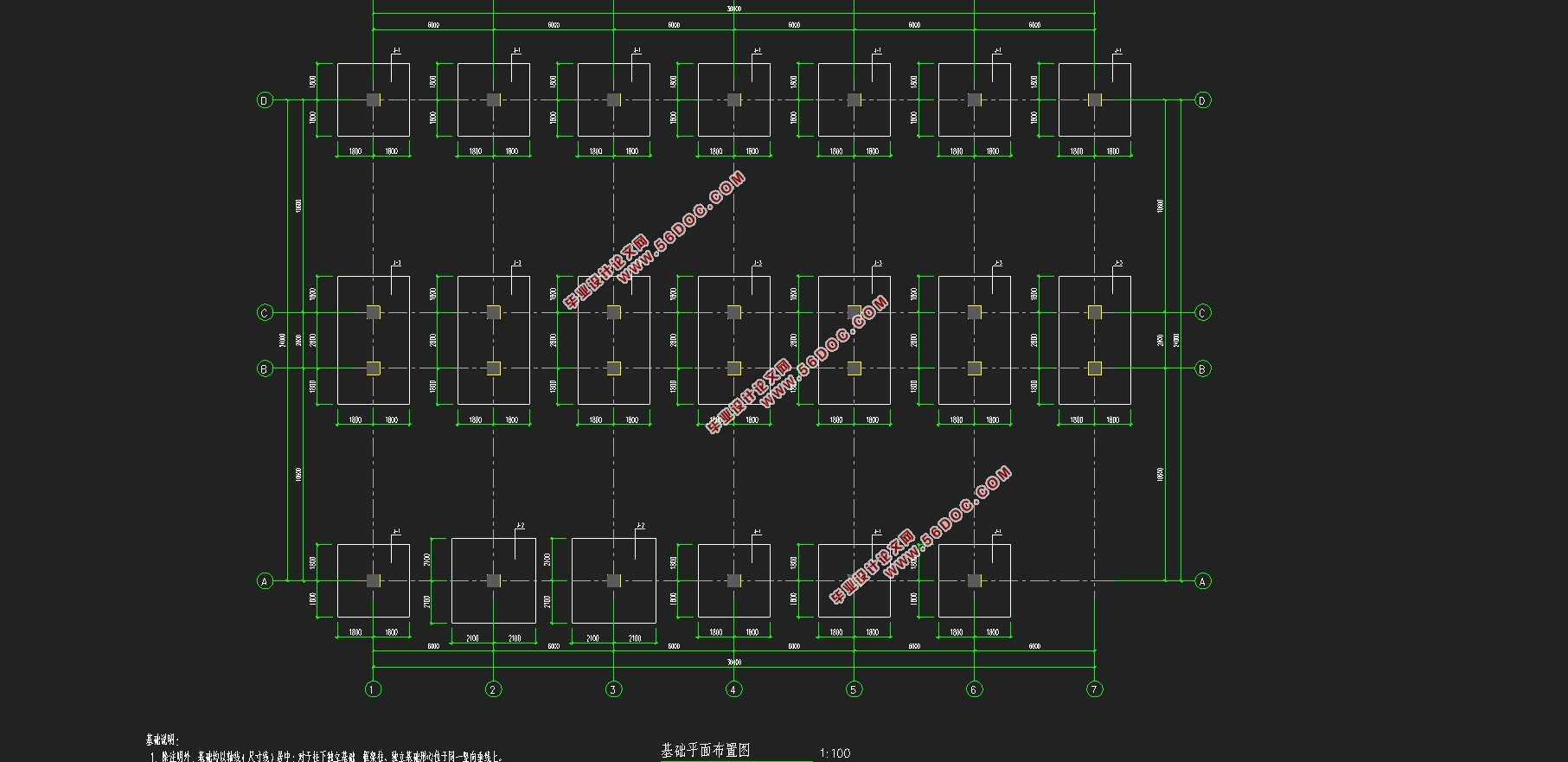

结构部分:结构形式为框架结构,所有的梁、柱及板均采用现浇,基础采用柱下独立基础,绘出结构施工图。
关键词:框架结构、现浇
Abstract
The comprehensive office building of this design is located in wuhan city, a total of 6 floors. The total height of the building is 21.9 m. The bottom layer is 4.5 m, the other layer is 3.0 m.
Architecture: according to the construction of the geographical position, all the function partition design basis for layout, elevation, section and so on aspects of architecture design, makes every effort to the practical, economic, beautiful buildings.
Structure: frame structure, beam, column and plate all were using cast-in-place, based on an independent foundation under column, draw the structure construction drawing.
Keywords: frame structure,cast-in-place
工程概况
本工程拟建于武汉市( 维科贝尔药业有限公司综合楼设计),工程采用钢筋混凝土框架结构,建筑抗震设防类别为丙类,设计使用年限50年,抗震设防烈度7度 (0.10g),地震分组为第一组,基本风压0.35kN/m2,基本雪压0.5kN/m2,地面粗糙程度为B类,场地类别为Ⅱ类建筑场地,地基允许承载力为fak=200kPa。


六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)
六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)
六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)
六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)
六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)
六层5184平米武汉药业有限公司综合办公楼设计(含建筑图结构图)


目录
1.设计说明    1
1.1 工程概况    1
1.2 建筑设计    1
1.3 结构设计    2
2. 结构布置    4
2.1 结构布置方案    4
2.2截面尺寸初步估计    5
2.3 确定结构计算简图    6
2.4 梁、柱线刚度计算    7
2.5 柱侧移刚度计算    9
3.荷载计算    11
3.1 恒载标准值计算    11
3.2 活载标准值计算    16
3.3 风荷载标准值计算    18
3.4地震荷载标准值计算    20
4.内力计算    26
4.1恒荷载作用下的内力计算    26
4.2活载作用下的内力计算    39
4.3风荷载作用下的内力计算    46
4.4地震作用下的内力计算    53
5.内力组合    61
5.1竖向荷载弯矩调幅    61
5.2框架梁内力组合    64
5.3框架柱内力组合    70
6.截面设计    78
6.1框架梁截面设计    78
6.2框架柱截面设计    87
7. 板的设计    95
8.楼梯设计    97
8.1 梯段板设计    97
8.2 平台板设计    98
8.3 平台梁设计    98
9. 基础设计    100
9.1  A轴柱下独立基础设计    100
10. 电算结果分析    103
10.1  电算总信息表    103
10.2  各层梁弯矩图    108
10.3  各层梁剪力图    114
10.4  各层柱轴力图    120
10.6  各层柱弯矩图    126
11. 参考文献    139
12. 致谢    140
