四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)

来源:56doc.com  资料编号:5D22651 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22651
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)(论文计算书16000字,节能计算书1800字,建筑图7张,结构图8张,节能图2张)
1.1工程项目概况
本工程设计项目名称为徐州某开发区A区2号办公楼设计,该办公楼楼为四层,采用钢筋混凝土框架结构,建筑面积约为2520m2。建筑物平面为矩形,宽15.0m,长42.0m。
本建筑设计方案确定为,主要房间开间为6.6m,进深为6.6m,走廊宽度为1.8m;底层层高为4.0m,其他层(标准层)层高为3.6m,室内为高差为0.45m。
1.2建筑设计理念
一栋建筑的设计,受到诸多因素的影响:比如建筑地点、经济条件、建设规模以及建设水平等。本设计本着可持续发展的观念以及经济发展的实际状况,采用钢筋混凝土结构。由于本设计层数不多,故采用框架结构。从建筑功能来说,框架结构具有平面布置灵活、造型新颖、空间相对较大等优点,容易满足多功能使用的要求。
1.3 设计条件
①气候:常年最低气温-2℃,最高气温38℃;主导向为东南风;常年雨季为5月份。
②建筑面积:总建筑面积控制2520m2
③抗震要求:抗震设防烈度为7度,第二组,场地土为Ⅰ类,地面粗糙度为B类。
④工程地质资料:a、本工程场地较平坦,废弃建筑已拆除,场地平整后室外绝对标高16.8m。b、根据地质钻探,该场地天然地面下厚0.8m~1.2m为杂填土,其下为粘土层,黄褐色、可塑,厚8m,承载力标准值fk=200 kPa,压缩模量7.4MPa,下面为岩层。c、建议以粘土层作为持力层,采用浅基础。d、地下水位在天然地面下2.5米处,无侵蚀性
⑤水电:单位已引进有城市电网和水管网。
⑥施工单位拟考虑一级企业,施工机械齐全,材料供应充分,能满足连续施工要求,场地平整完成。
1.4建筑平面设计
建筑平面是指建筑物 各部分的组合关系。从组成平面各部分面积的 来分类,主要可以分为交通联系部分和使用部分。交通联系部分是指建筑物中各个房间之间、楼层之间以及房间之间联系通行的面积,使用部分则是指主要以及辅助使用活动的面积。
1.4.1建筑使用部分平面设计
本工程办公楼主要设有办公区,包括办公室、会议室、普通接待室、秘书接待室等;休闲区,包括健身房、娱乐间、阅览室等;功能区,包括保安室、消防控制室、以及公共卫生间等一些配套用房。平面的组合形式采用内廊式。本设计从全局着眼,综合考虑多种因素,做到了功能多样化,体感舒适,分区明确。

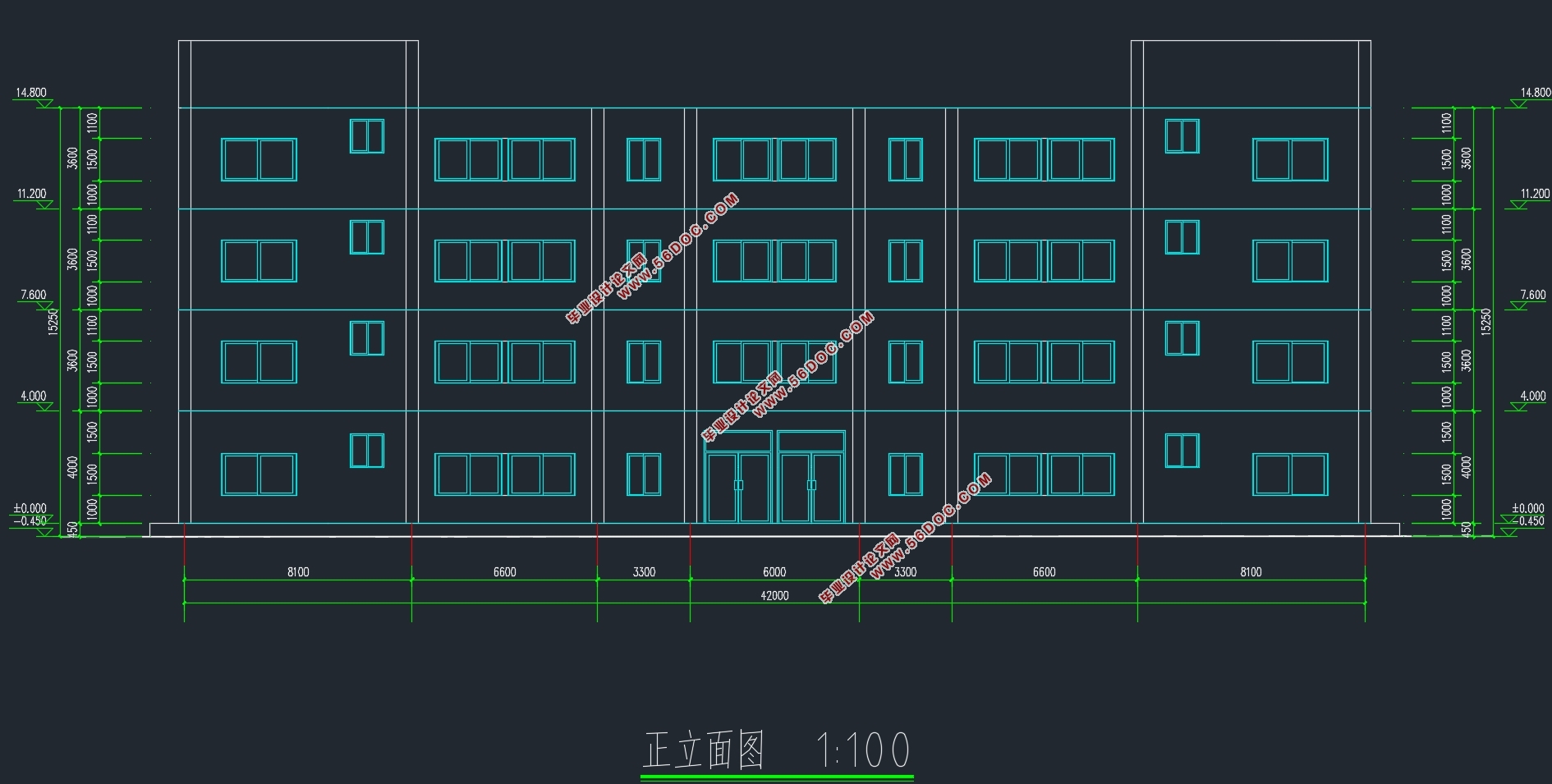

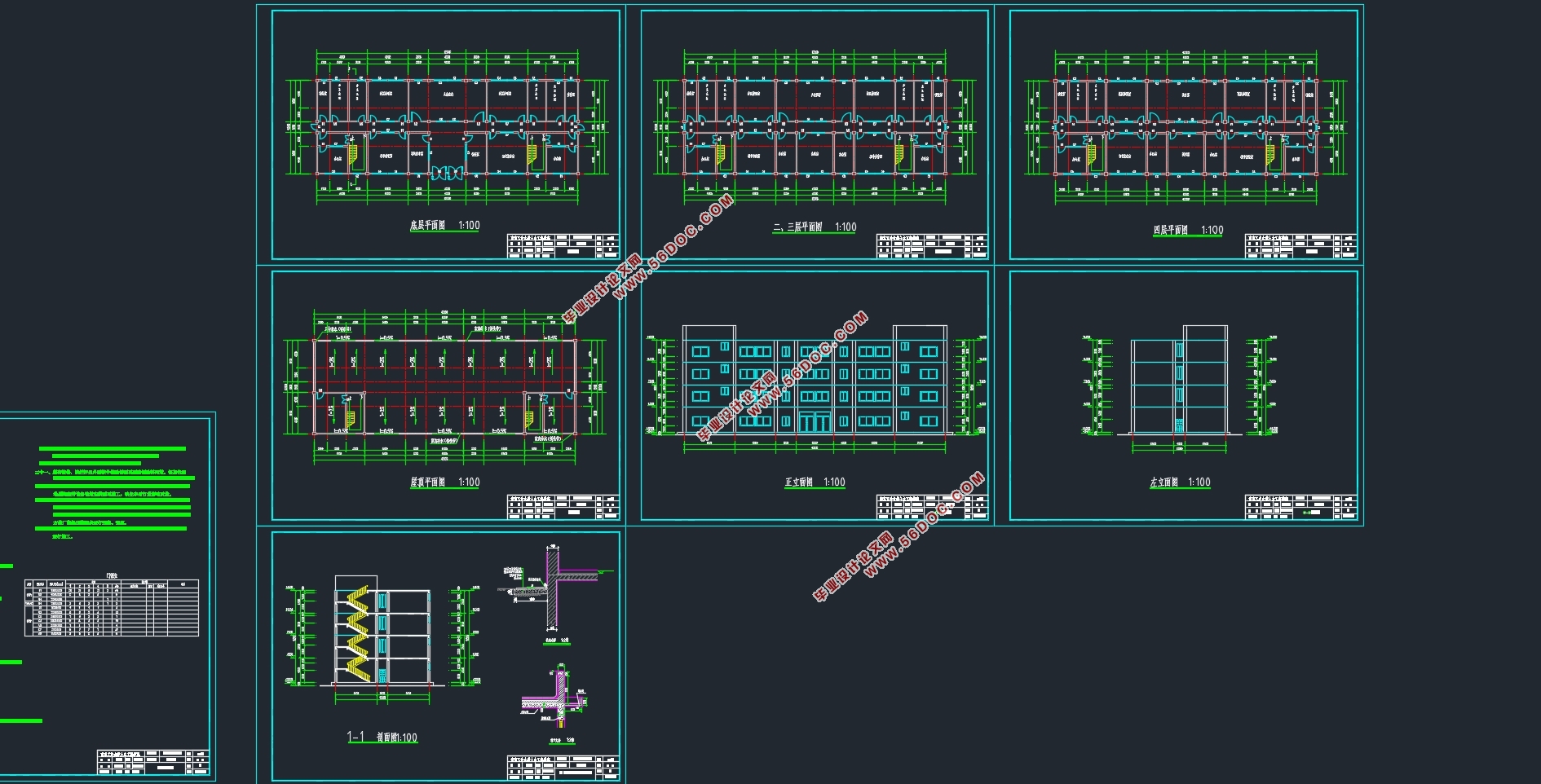

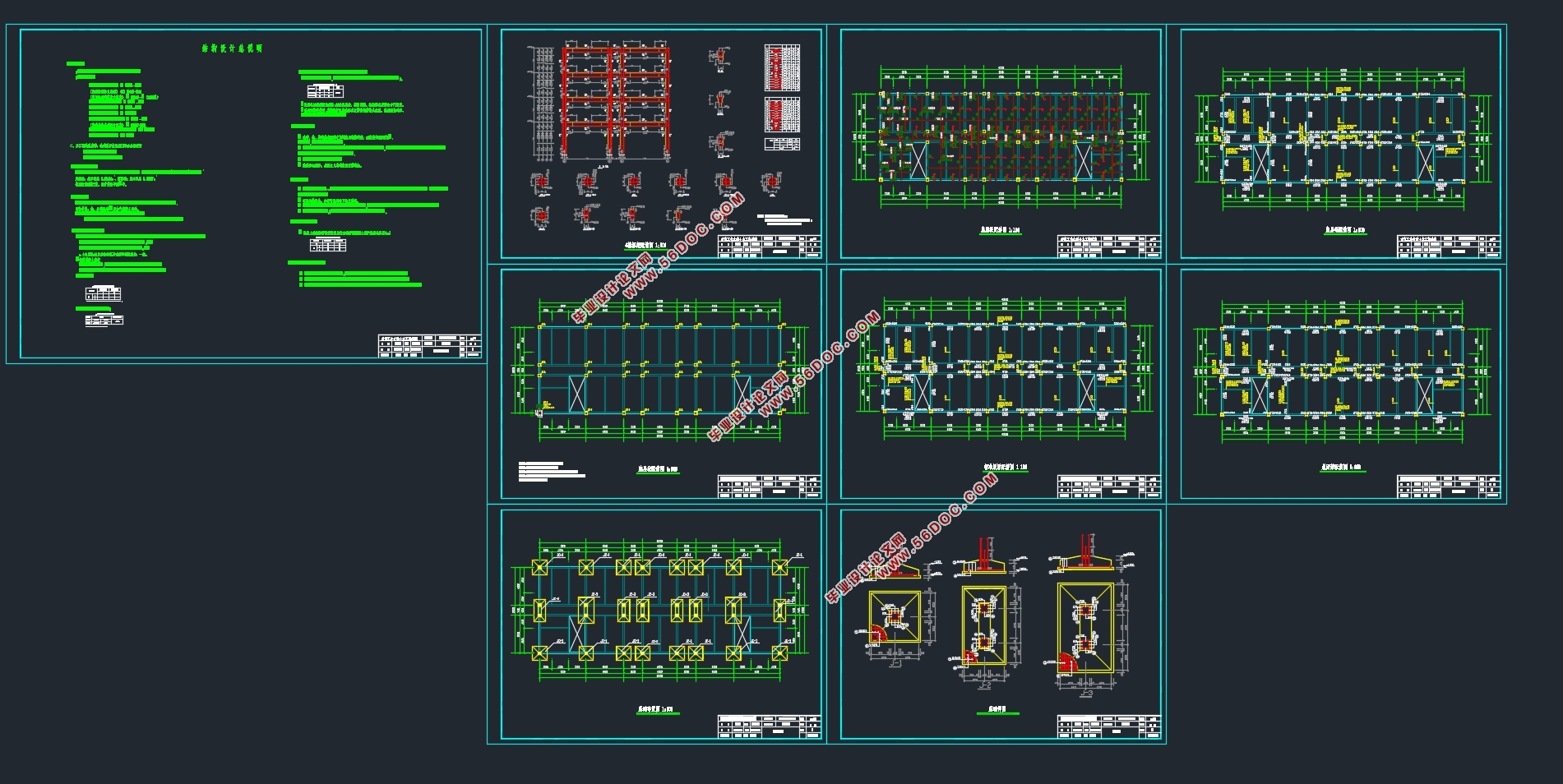

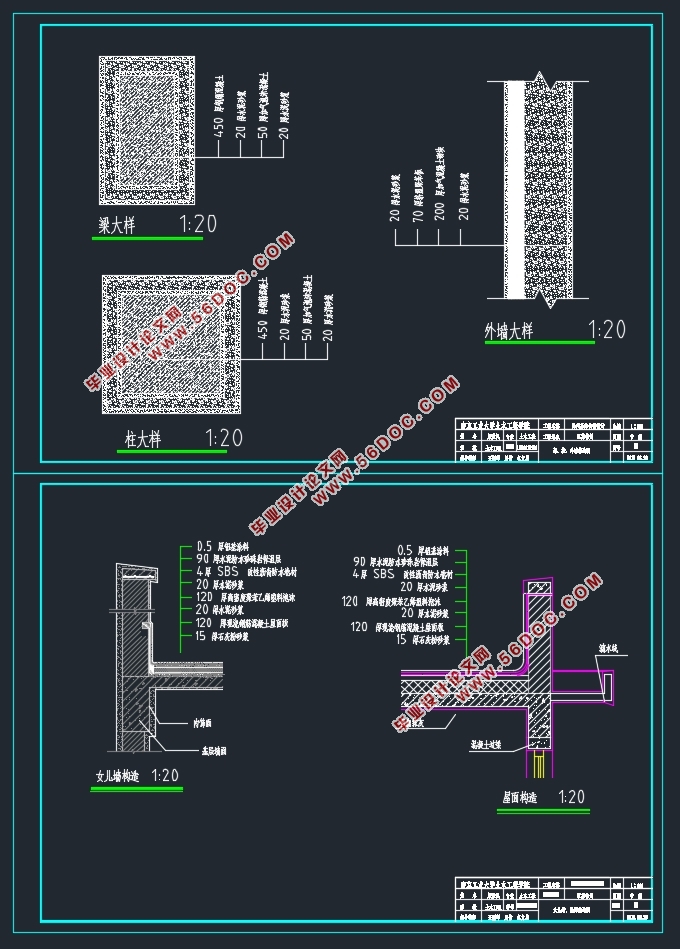

四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
四层2520平米徐州某开发区办公楼设计(含建筑图结构图节能图)
