三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22657 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22657
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

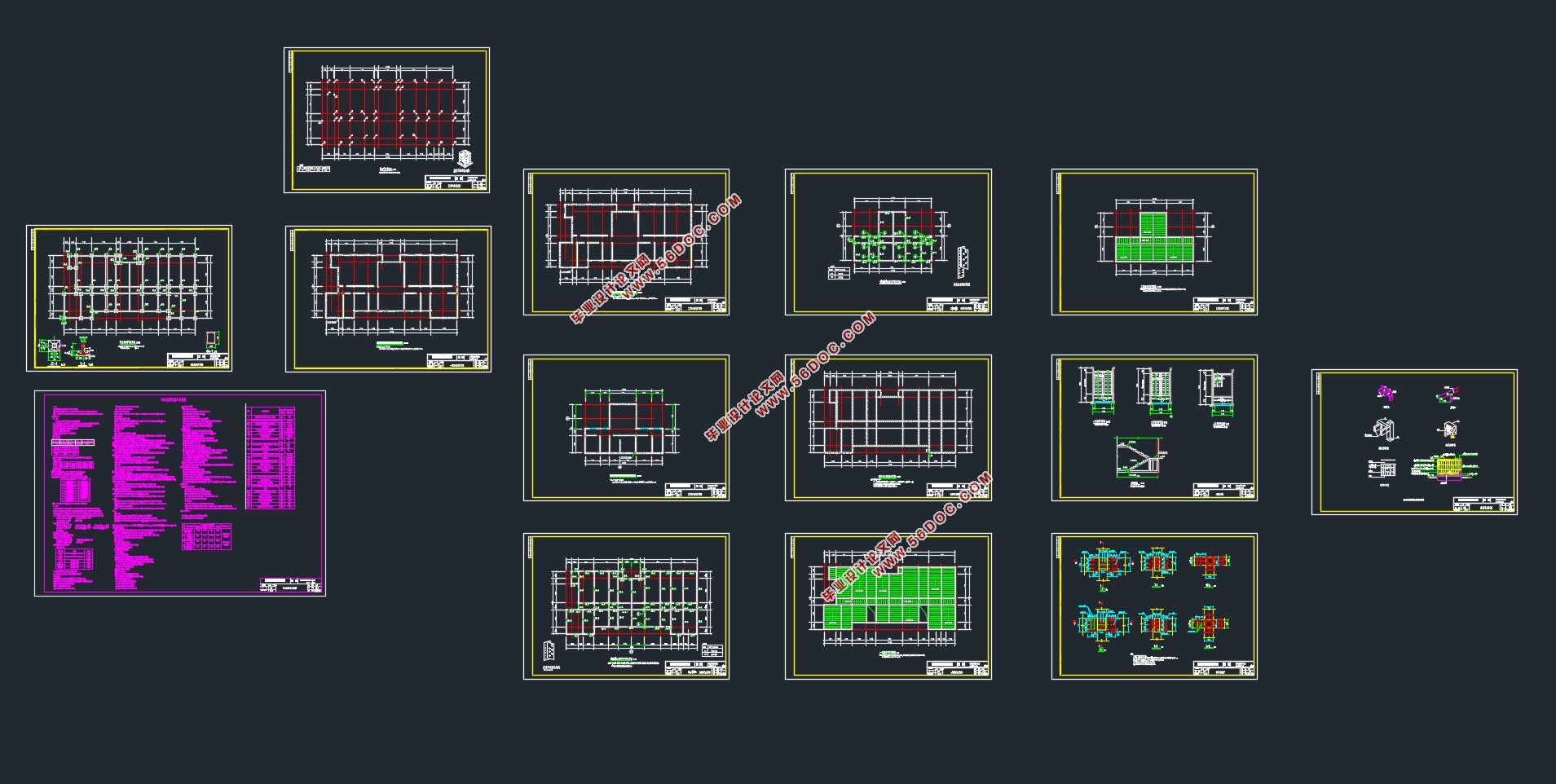

三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)(计算书12000字,建筑图10张,结构图13张)
一 项目基本情况

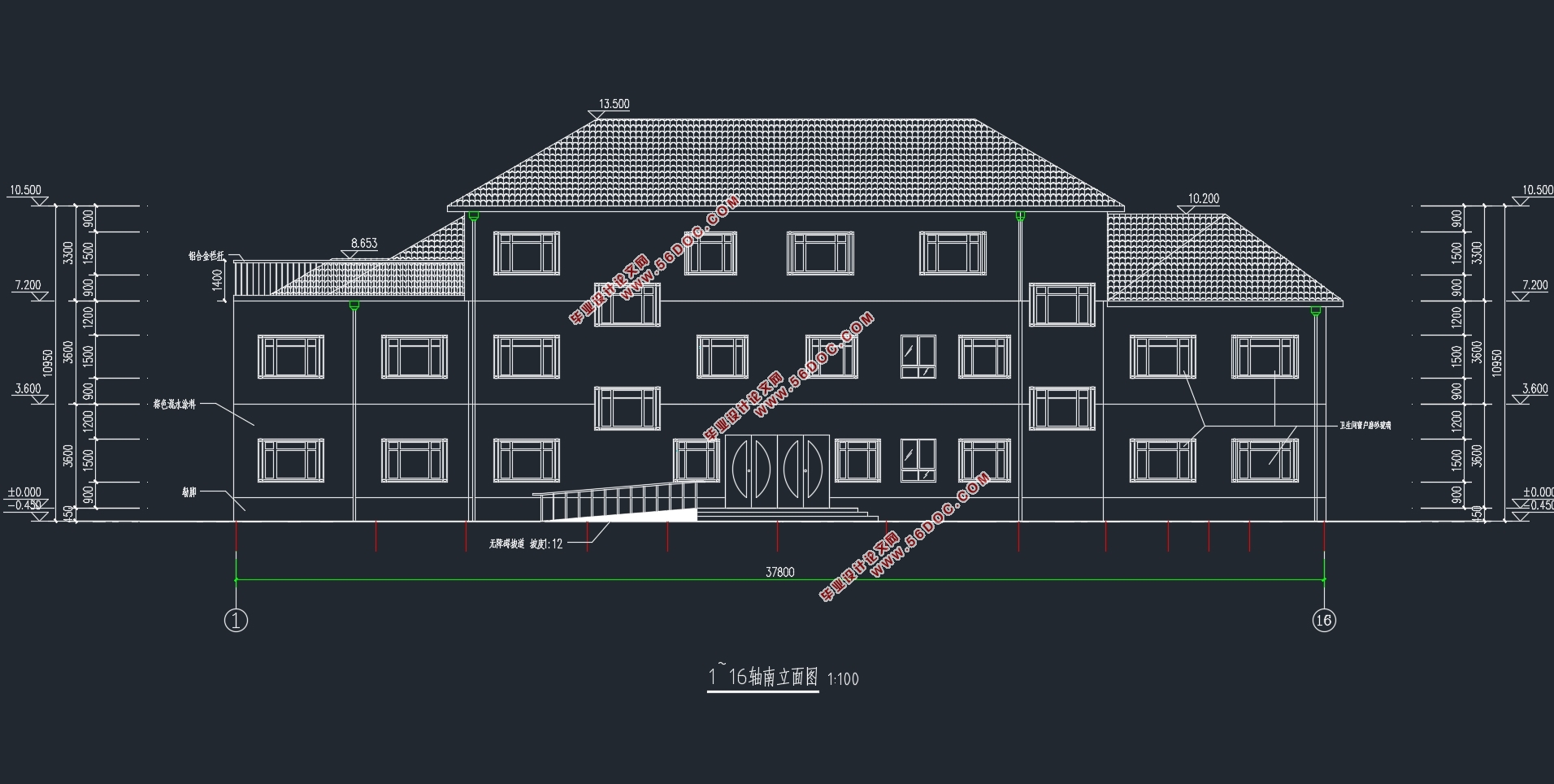

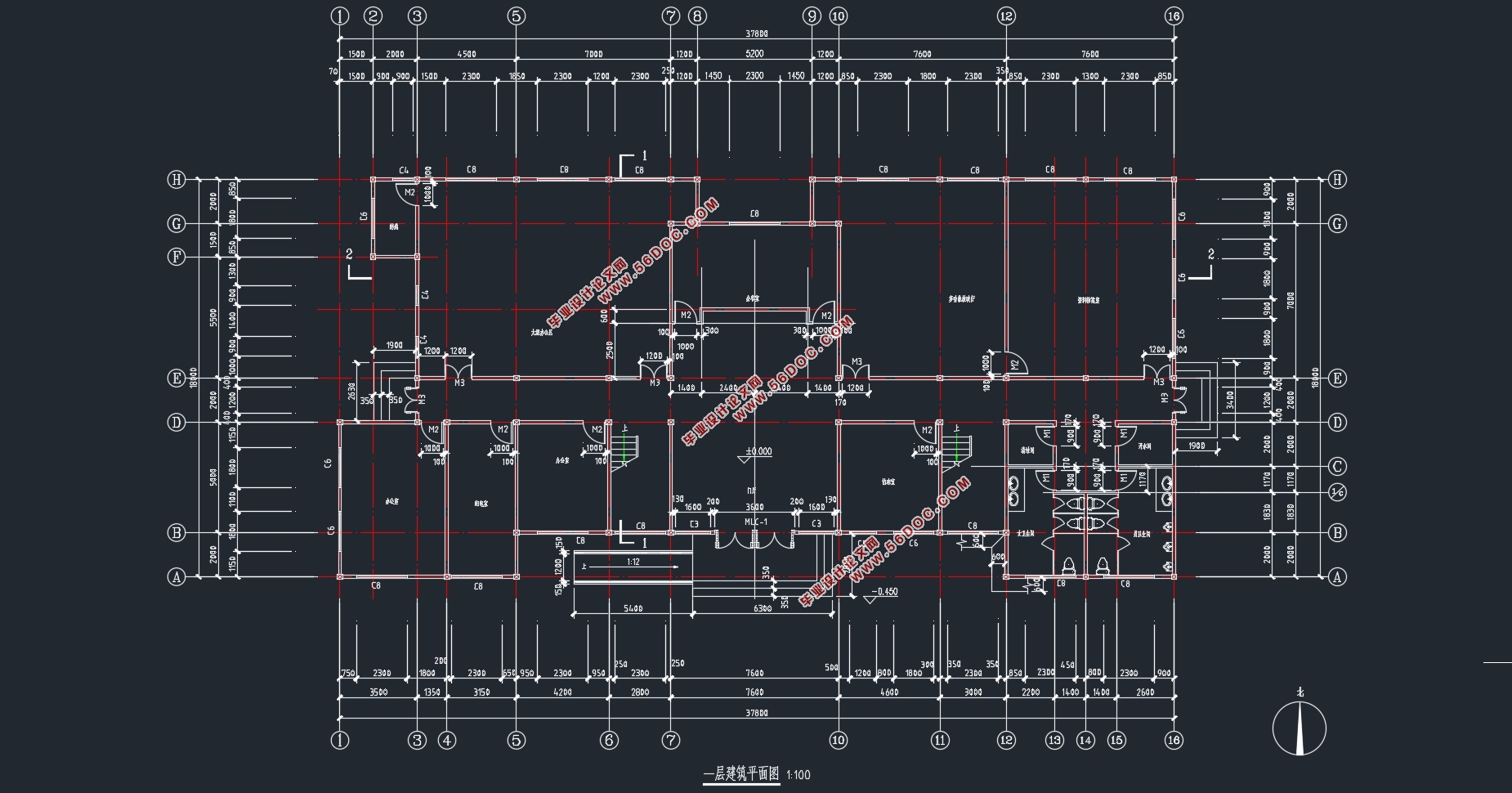

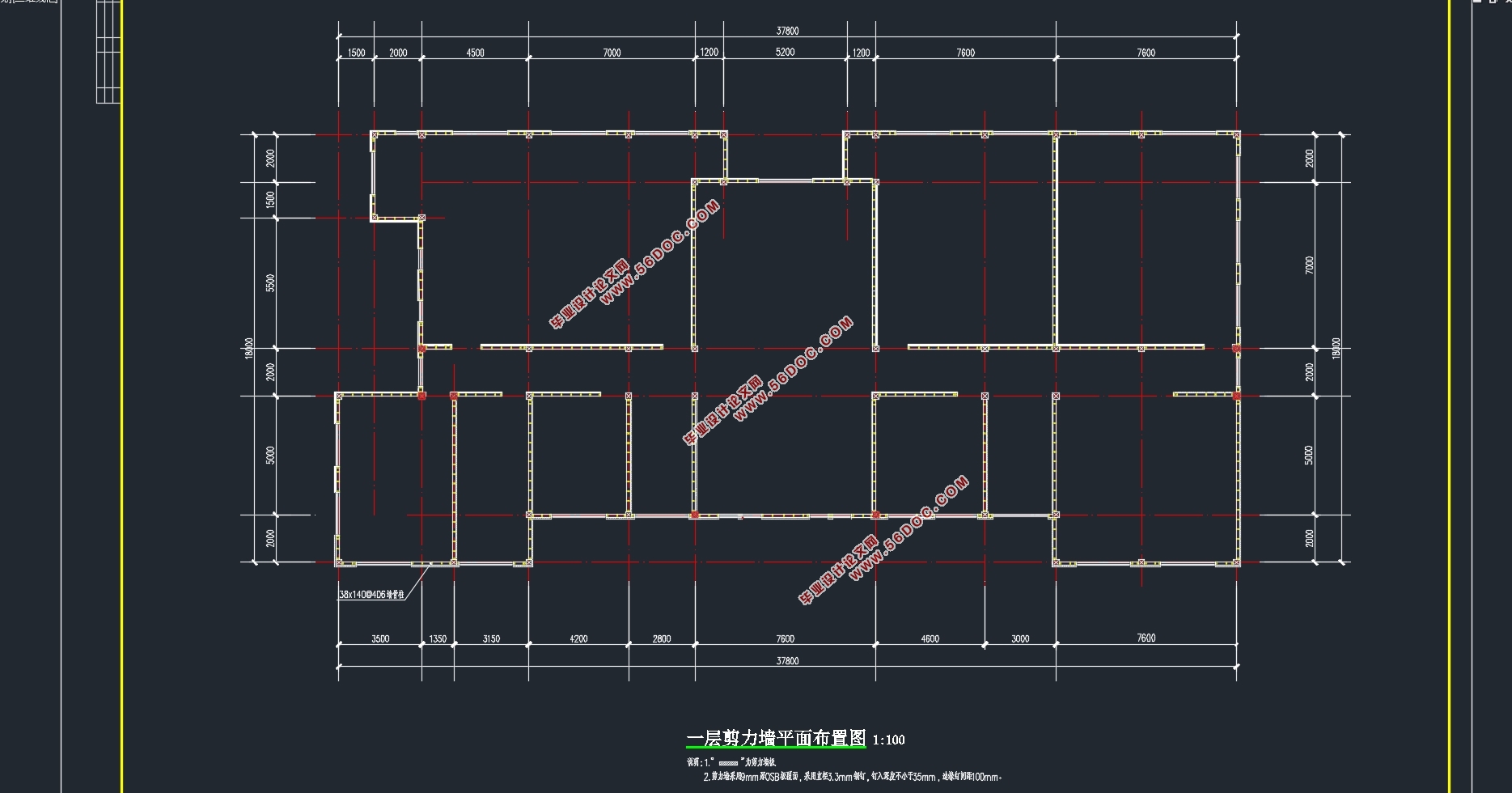

本项目位于陕西省西安市,场地类别为Ⅱ类,设计使用年限为50年,地面粗糙程度B类,使用功能为三层办公楼,局部两层。结构体系采用轻重木混合结构体系。本结构平立面图如下:
1.1 本结构设计主要依据的规范(规程)
  《建筑结构可靠度设计统一标准》(GB0068-2001)
  《建筑结构荷载规范》(2006版)
  《木结构设计规范》(2005版)
  《建筑抗震设计规范》(GB50011-2001)
  《建筑地基基础设计规范》(GB50007-2002)
  《轻型木桁架技术规范》
  《木结构设计手册》(第三版)
1.2 基本荷载
1.恒荷载
依据《建筑结构荷载规范》(GB50009-2001),取材料自重为4.5KN/m³,按照建筑做法及实际材料计算。
2.活荷载
办公室、会议室、走廊、门厅、楼梯等    2.0KN/㎡
健身房                                5.0KN/㎡
屋面(不上人)                        0.5KN/㎡
3.风荷载
建筑物所在地区50年基本风压0.35KN/㎡,场区地面粗糙度类别为B类;风振系数βz、体形系数μs、高度系数μz按规范选取;风荷载分项系数γw=1.4。
4.地震作用
    该场地位于陕西西安,场地设防烈度为8度,设计基本地震加速度值0.20g,丙类建筑。


三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)
三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)
三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)
三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)
三层局部两层1300平米西安物流企业聚集区办公楼设计(含建筑图结构图)


目  录
一 项目基本情况    1
1.1 本结构设计主要依据的规范(规程)    1
1.2 基本荷载    2
1.3 荷载组合    2
1.4 材料    3
二 结构计算过程    4
2.1 荷载计算    4
2.2 屋架计算    9
2.3 墙骨柱计算    20
2.4 剪力墙抗侧力计算    28
2.5 屋面梁计算    55
2.6 楼面梁计算    57
2.7 楼盖设计    59
2.8 屋盖设计    60
2.9 柱设计    61
2.10 连接计算    62
2.11 基础设计    67
