五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22664 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22664
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

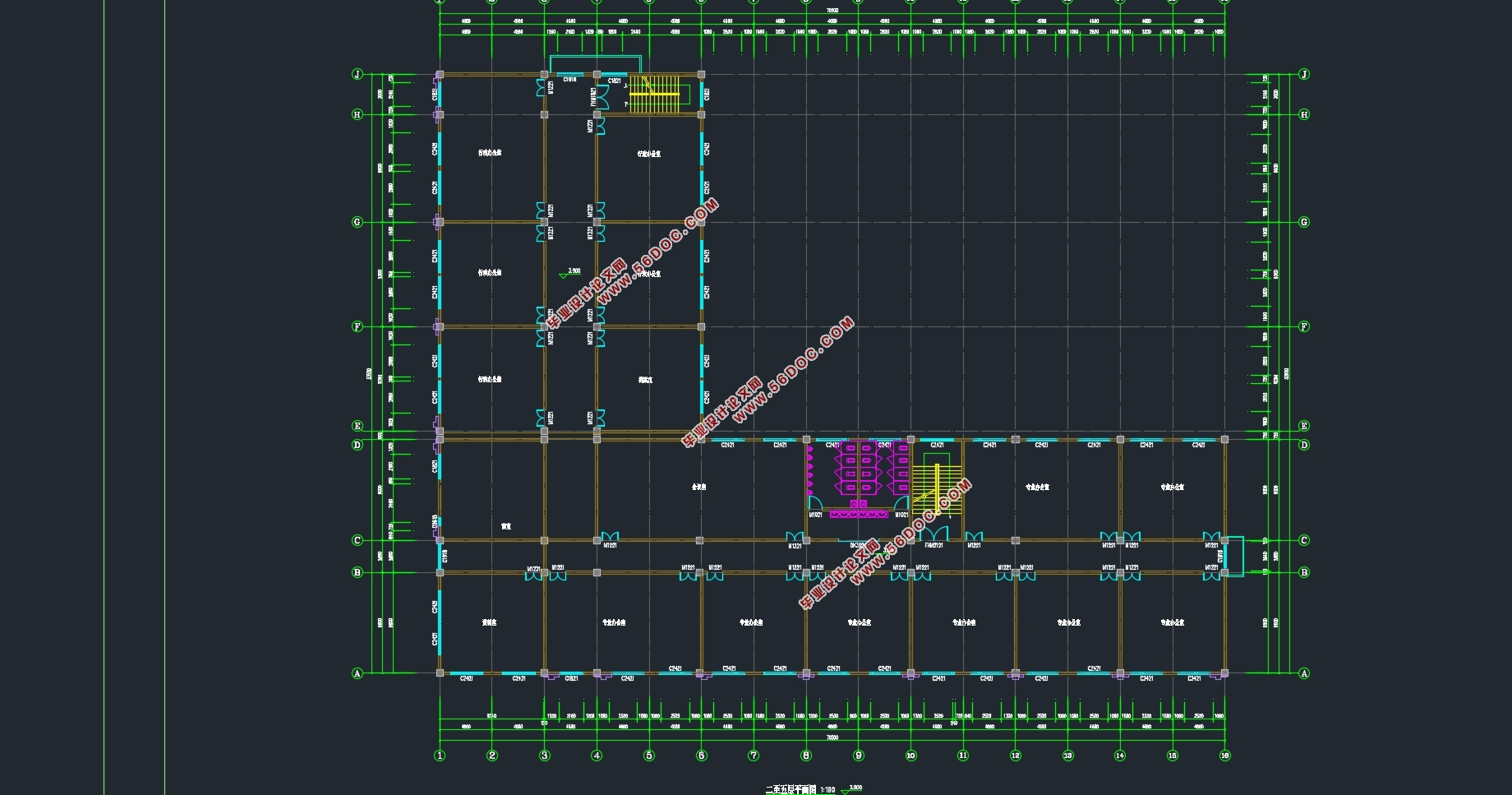

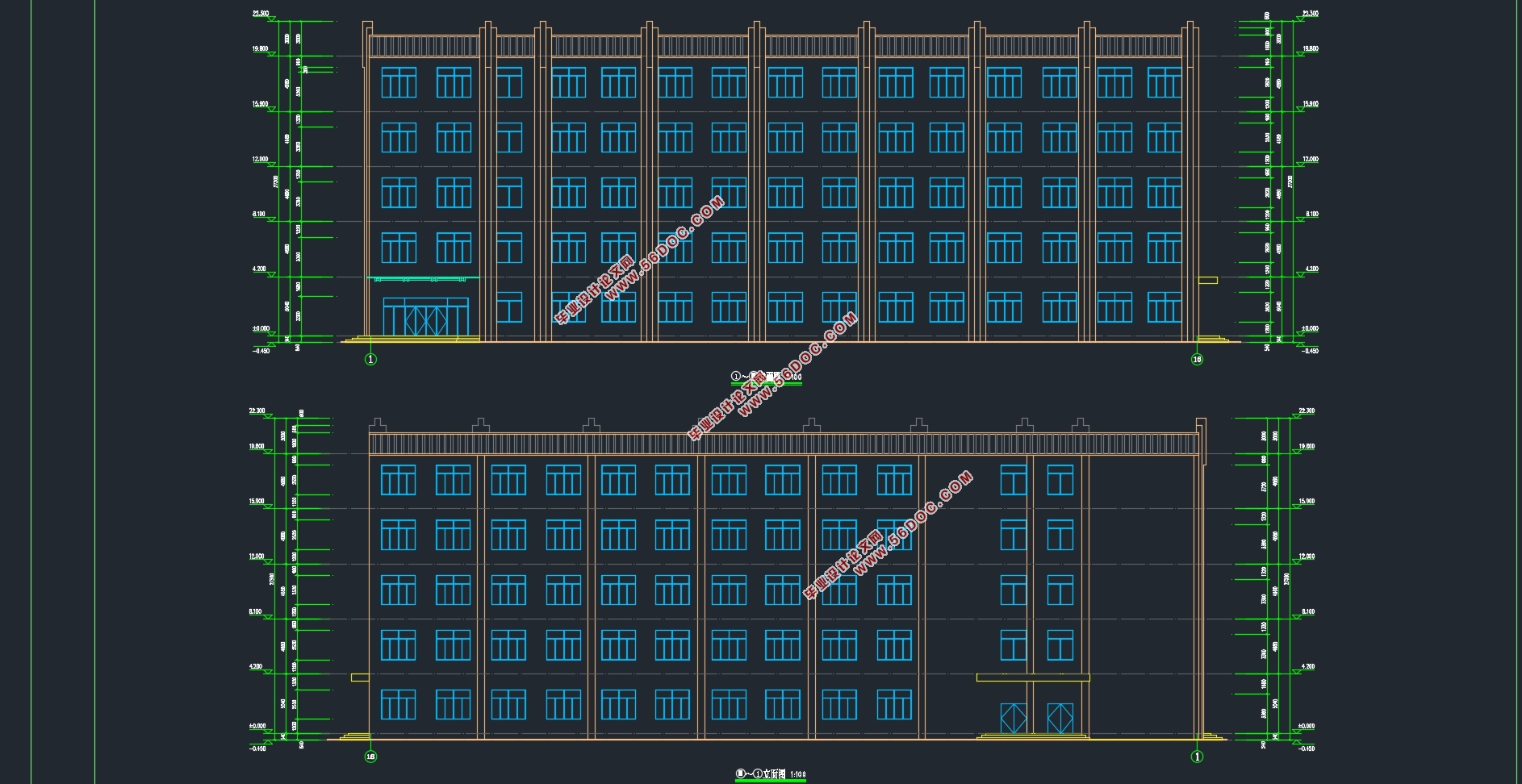

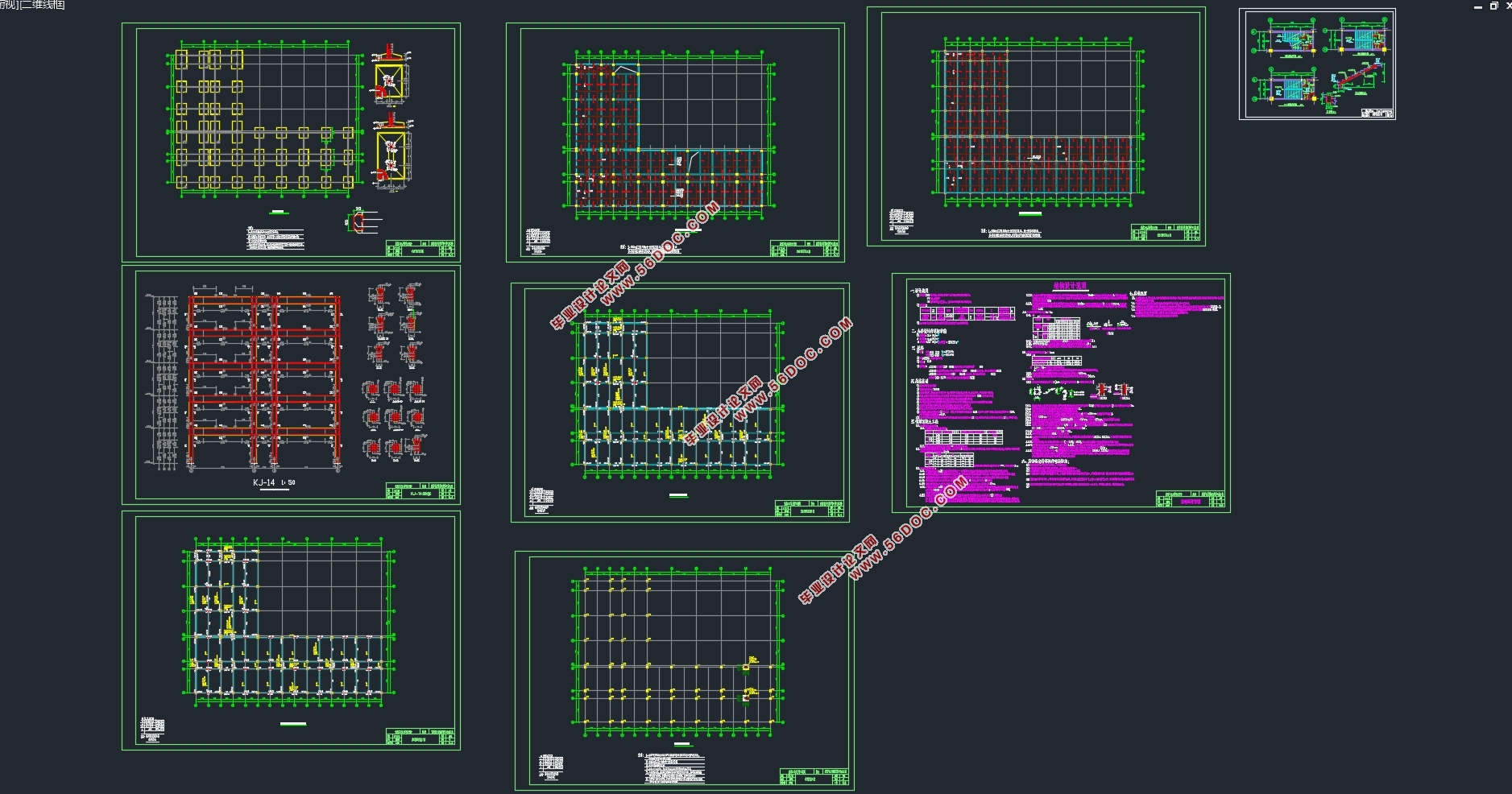

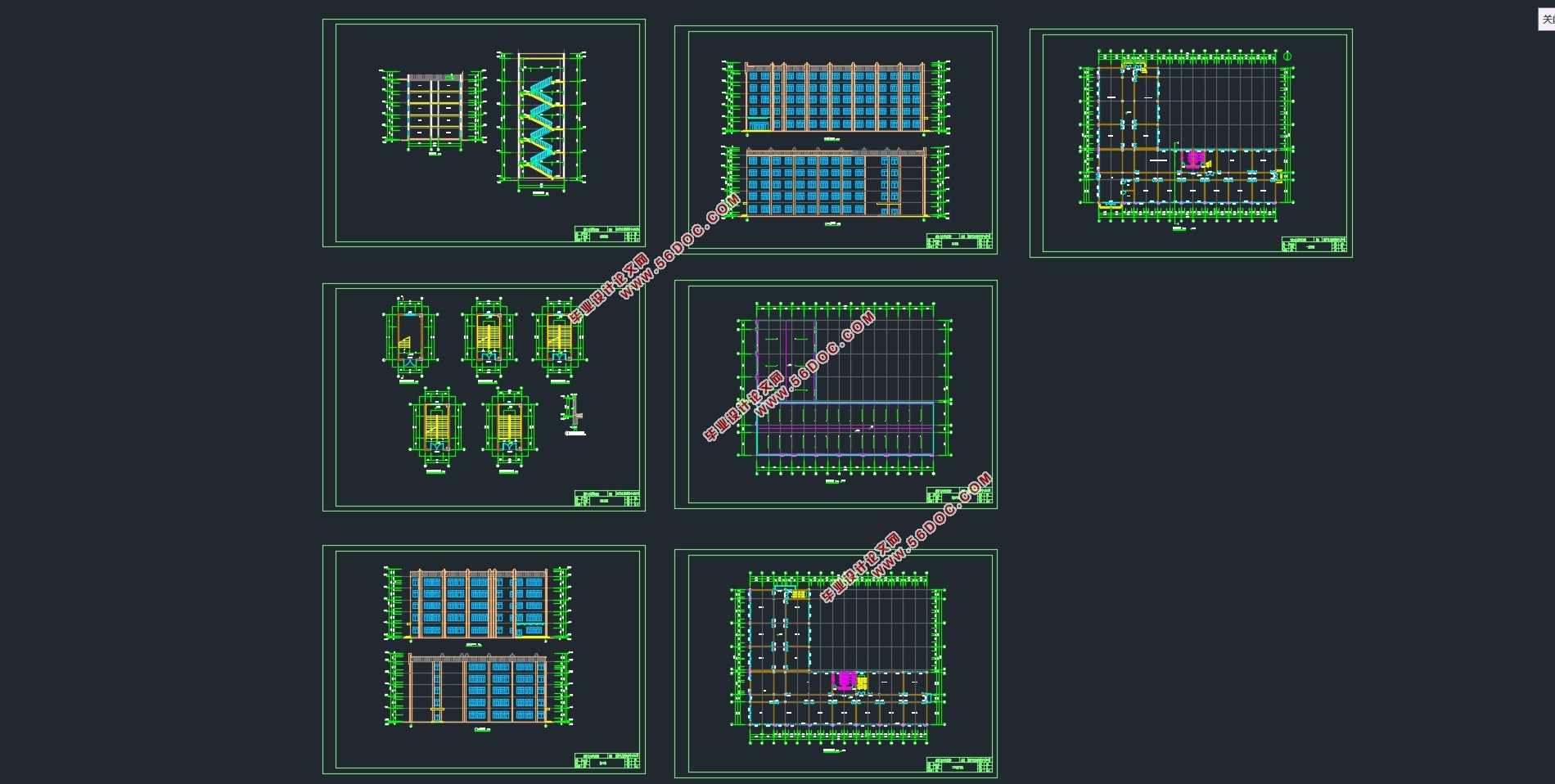

五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)(论文计算书16000字,建筑图7张,结构图8张)
1.1 工程概况
1.1.1 项目名称
南京市大数据研究中心办公楼
1.1.2 建设规模
该综合楼设计为主体结构5层,首层层高为4.2m,其余层层高为3.9m,总建筑面积6200 m2(可容许上下有10%的浮动),建筑设计使用年限50年,建筑结构形式采用框架结构。有值班室、门卫室、办公室、实验室、文印室、图书阅览室、集体视听教室、多媒体教室、电教室、会议室等。
1.2 设计依据
1.2.1 地质资料
(1)A.拟建场地地势平坦,地下水为上层滞水,水位随季节变化,水质无侵蚀性;
     B.土层分布(由上至下):
a层:淤泥质土,厚约0.6m,地基承载力标准值为58KPa
b层:粉质粘土,厚1.25m,地基承载力标准值为197KPa。
C层:粉砂,厚7-10m, 地基承载力标准值为256KPa。
(2)抗震要求
抗震设防烈度为7度,设计基本地震加速度值为0.10g,地震分组为第一组,场地类别为Ⅱ类。
1.2.2 气象资料
基本风压0.35,基本雪压0.5


五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)
五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)
五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)
五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)
五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)
五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图) 五层6200平米南京市大数据研究中心办公楼的设计(含建筑图结构图)


目   录
1建筑设计说明    1
1.1 工程概况    1
1.2 设计依据    1
1.3 建筑平面设计    2
1.4 建筑立面设计    4
2 结构选型与布置    5
2.1 结构平面布置图    5
2.2 框架梁柱截面尺寸确定    5
3 确定计算简图    7
3.1 屋面及楼面永久荷载标准值    7
3.2 屋面及楼面可变荷载标准值    7
3.3 梁、柱、墙重力荷载计算    8
4 框架内力计算    11
4.1 梁,柱的线刚度计算    11
4.2水平地震作用及楼层地震剪力的计算    13
4.3 反弯点高度的计算    16
4.4 梁,柱端弯矩及剪力计算    17
4.5 框架内力图绘制    18
4.6 风荷载作用下框架内力计算    21
4.7 竖向荷载作用下框架内力计算    24
4.8 横向荷载作用下框架内力计算    27
4.9 横向框架在可变荷载作用下的内力计算    30
5 框架结构的内力组合    34
5.1 内力换算和梁端弯矩调幅    34
5.2 框架梁柱的内力组合    35
6框架梁柱截面设计    45
6.1 框架梁       45
6.2 框架柱    53
7楼梯设计    56
7.1梯段板设计    57
7.2平台板设计    58
7.3平台梁设计    59
8楼面板设计    61
8.1楼板类型及设计方法的选择    61
8.2设计参数    61
8.3弯矩计算    62
9 基础设计    65
9.1基础尺寸确定    65
9.2截面及配筋计算    66
10、软件分析结果与手算结果比较•••••••••••••••••••82
致   谢    70
参考文献    71
