五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22674 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22674
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

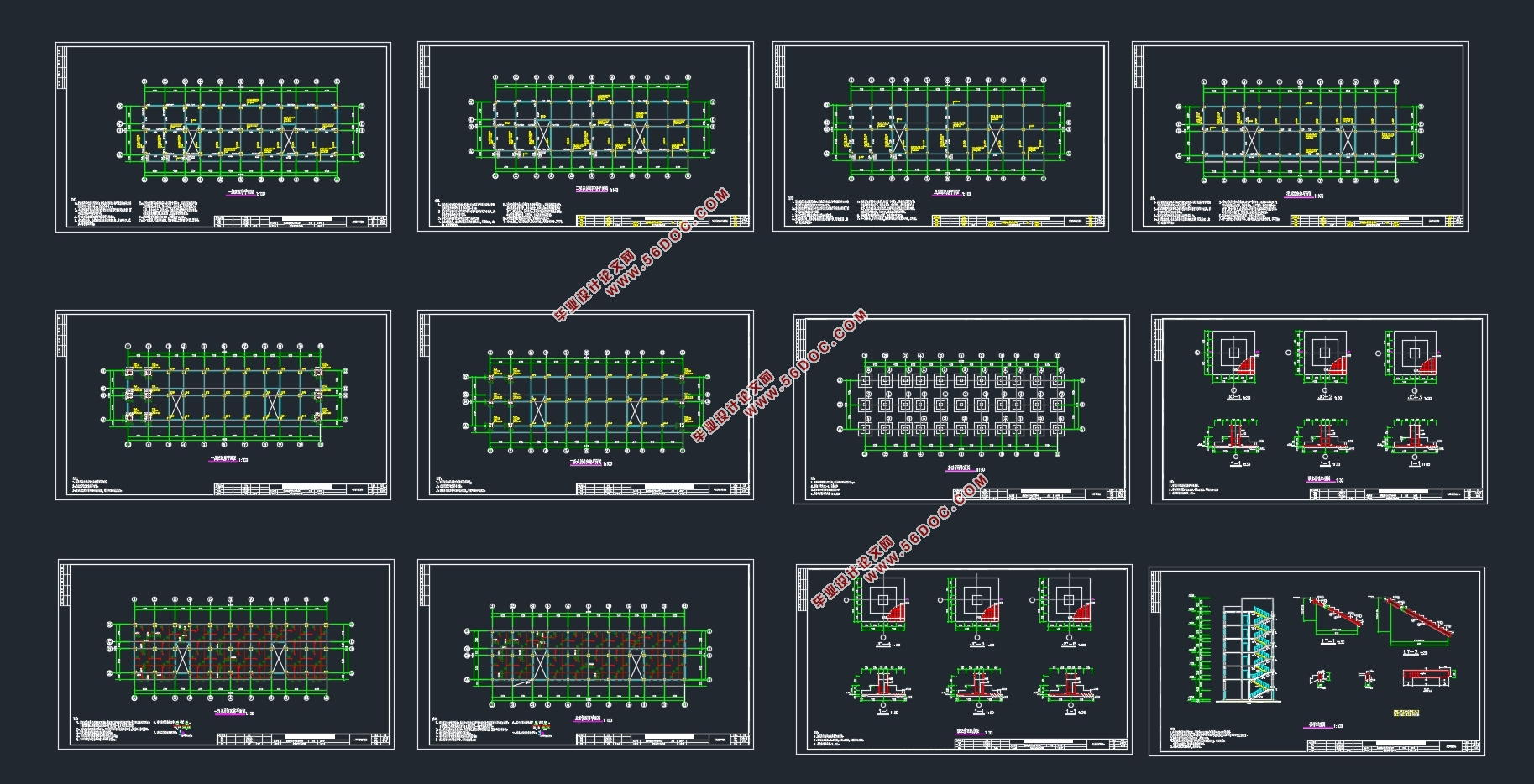

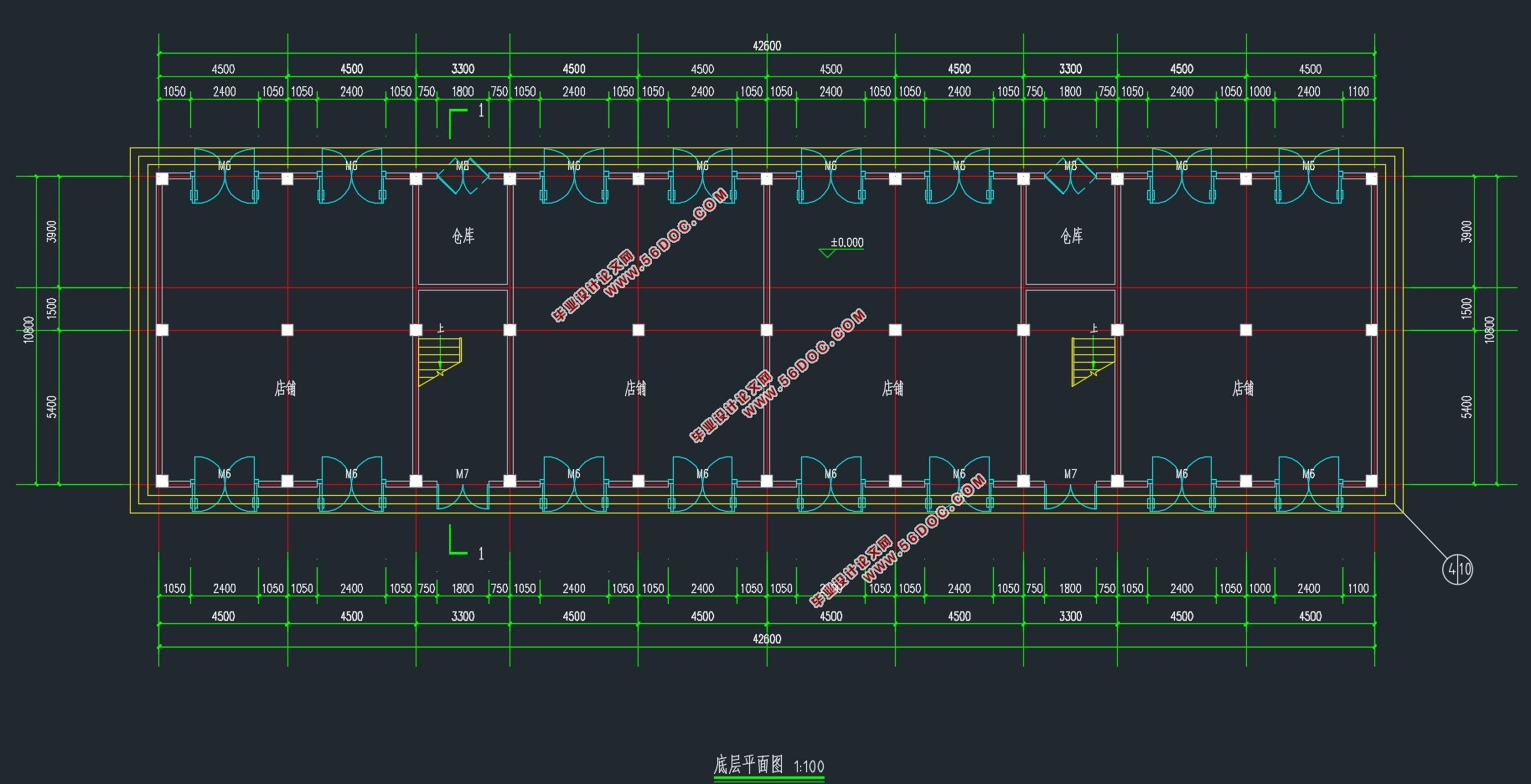

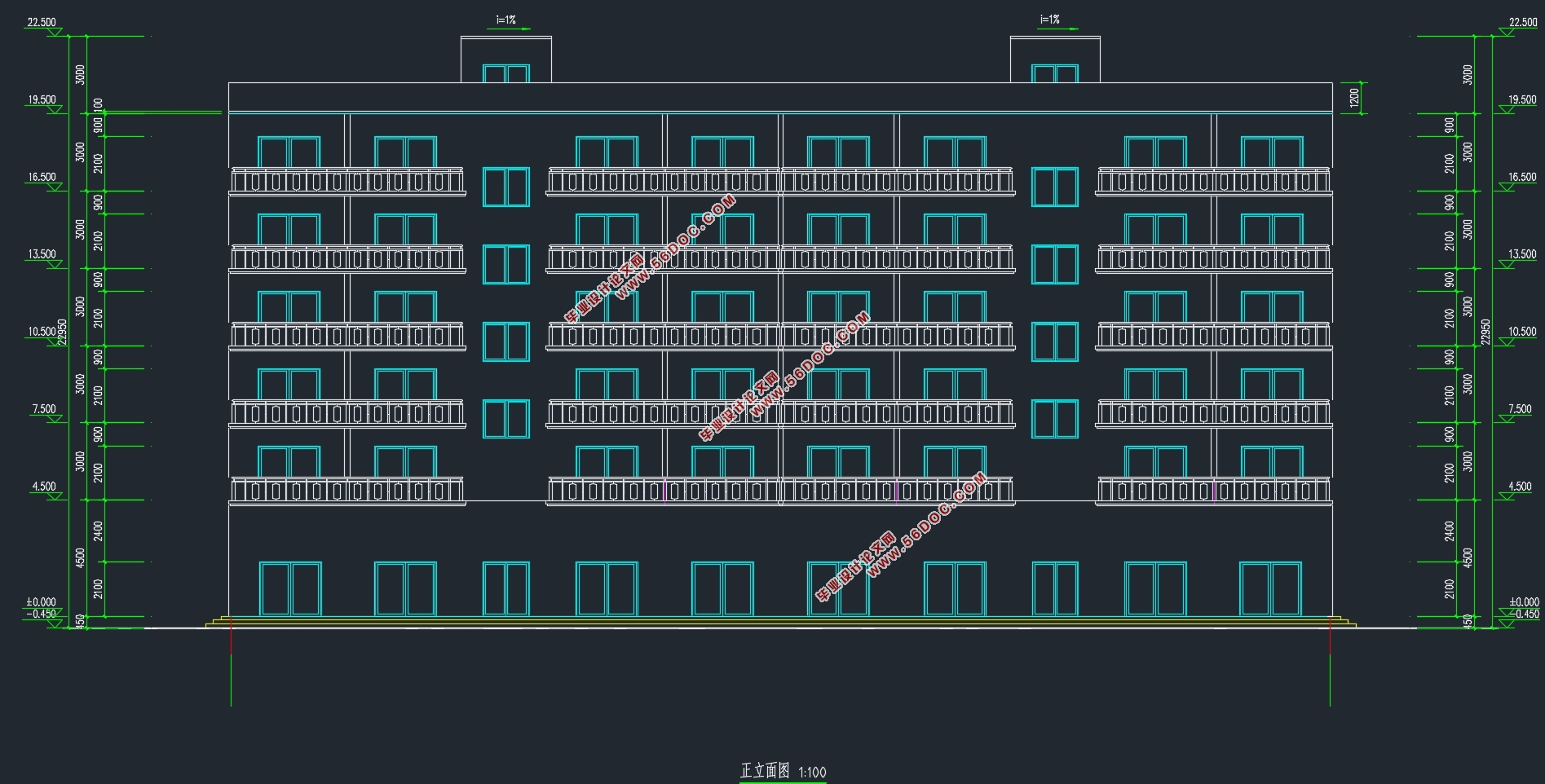

五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)(任务书,开题报告,论文计算书29000字,建筑图10张,结构图12张)
摘要
本文是一篇关于住宅楼的结构设计,住宅的结构形式为现浇钢筋混凝土框架结构。大致的设计内容为:1.建筑与结构选型;2.荷载计算;3.风荷载作用下的框架内力分析;4.地震作用下的框架内力分析;5.竖向荷载作用下框架内力分析;6.内力组合及最不利位置确定;7.框架梁的配筋计算;8.框架柱的配筋计算;9.现浇楼板设计;10楼梯设计;11.柱下独立基础的设计。其中,相关需要的设计方法及数据规范均查阅自参考文献。
本文的成果:为本次住宅楼的设计提供可靠的数据和设计依据,并配合相应的建筑和结构的图纸使本次结构设计更加完善。
关键词:住宅楼;现浇钢筋混凝土框架结构;结构设计

2.1建筑方案论述
本次毕业设计的题目是郑州市蒂湖花园住宅楼设计,位于郑州市,建筑场地良好,建筑面积2800~3000m^2左右,底层商铺,上面五层住宅。结构形式采用钢筋混凝土框架结构,由上述基本条件进行方案设计。具体方案详见建筑方案图。
2.2设计总说明
2.2.1设计依据
(1)土木工程专业2016届毕业设计任务书。
(2)国家规定的现行相关设计规范。
《建筑结构荷载规范》                (GB50009-2012)
《混凝土结构设计规范》              (GB50010-2002)
《建筑地基基础设计规范》            (GB50007-2011)
《建筑抗震设计规范》                (GB50011-2001)
2.2.2结构说明
(1)本工程为钢筋混凝土现浇框架结构。外墙200mm厚加气混凝土,内墙200mm厚加气混凝土,女儿墙240mm实心砖。
(2)本工程抗震设防烈度为7度,抗震等级为二级,设计基本地震加速度为0.15g,涉及地震分组为第一组。


五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)
五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)
五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)
五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)
五层2800平米郑州市半岛花园住宅楼设计(含建筑图结构图)


目录
摘要    II
郑州市半岛花园住宅楼设计    1
第一章 前言    1
第二章 建筑、结构方案设计    2
2.1建筑方案论述    2
2.2设计总说明    2
2.3结构方案设计    3
第三章 荷载计算    4
3.1荷载汇集几相关尺寸的选取    4
3.2计算简图及层数划分    7
3.3各层重力荷载代表值计算    9
3.4梁、柱刚度计算    13
第四章 风荷载作用下框架内力分析    14
4.1基础数据    14
4.2风荷载计算    14
4.3风荷载作用下框架柱剪力和弯矩(采用D值法)    16
4.5风荷载作用下框架内力图    19
第五章 水平地震作用下的框架内力    23
5.1层间侧移刚度计算    23
5.2水平地震作用下层间剪力和弹性位移的计算    24
5.3地震荷载作用下框架柱剪力和弯矩    28
5.4水平地震作用下的框架内力图    30
第六章 竖向荷载作用下的框架内力分析    33
6.1荷载传递路线图及荷载汇集    33
6.2竖向荷载作用下的框架内力    39
第七章 内力组合及最不利内力确定    52
7.2控制界面处的内力计算    54
7.3内力组合    59
第八章 框架梁配筋计算    94
8.1配筋设计基础数据    94
8.2框架梁正截面受弯承载力计算    95
8.3框架柱斜截面受剪承载力计算    101
第九章 框架柱配筋计算    106
9.1配筋设计基础数据    106
9.2框架柱内力调整    106
9.3框架柱正截面受压承载力计算    107
9.4框架柱斜截面受剪承载力计算    115
第十章 现浇楼板设计    119
10.1材料强度    119
10.2荷载组合    119
10.3荷载计算    119
10.4配筋计算    120
第十一章 楼梯设计    121
11.1梯段板设计    121
11.2平台板设计    122
11.3平台梁设计    122
第十二章 柱下独立基础的设计    124
12.1设计资料    124
12.2基础内力及基础配筋计算    124
结束语    127
主要参考文献    128
致谢    129
