六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22675 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22675
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

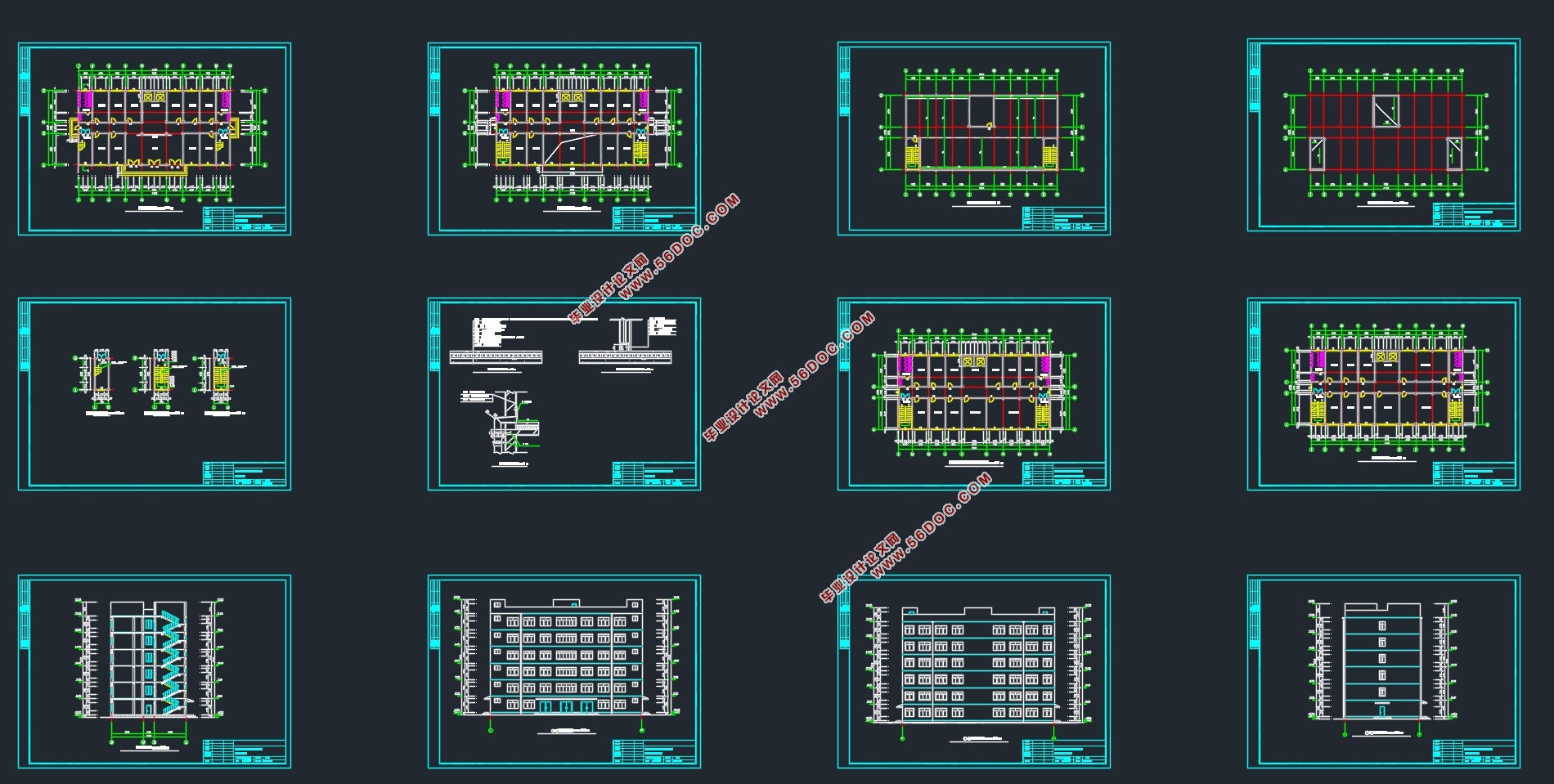

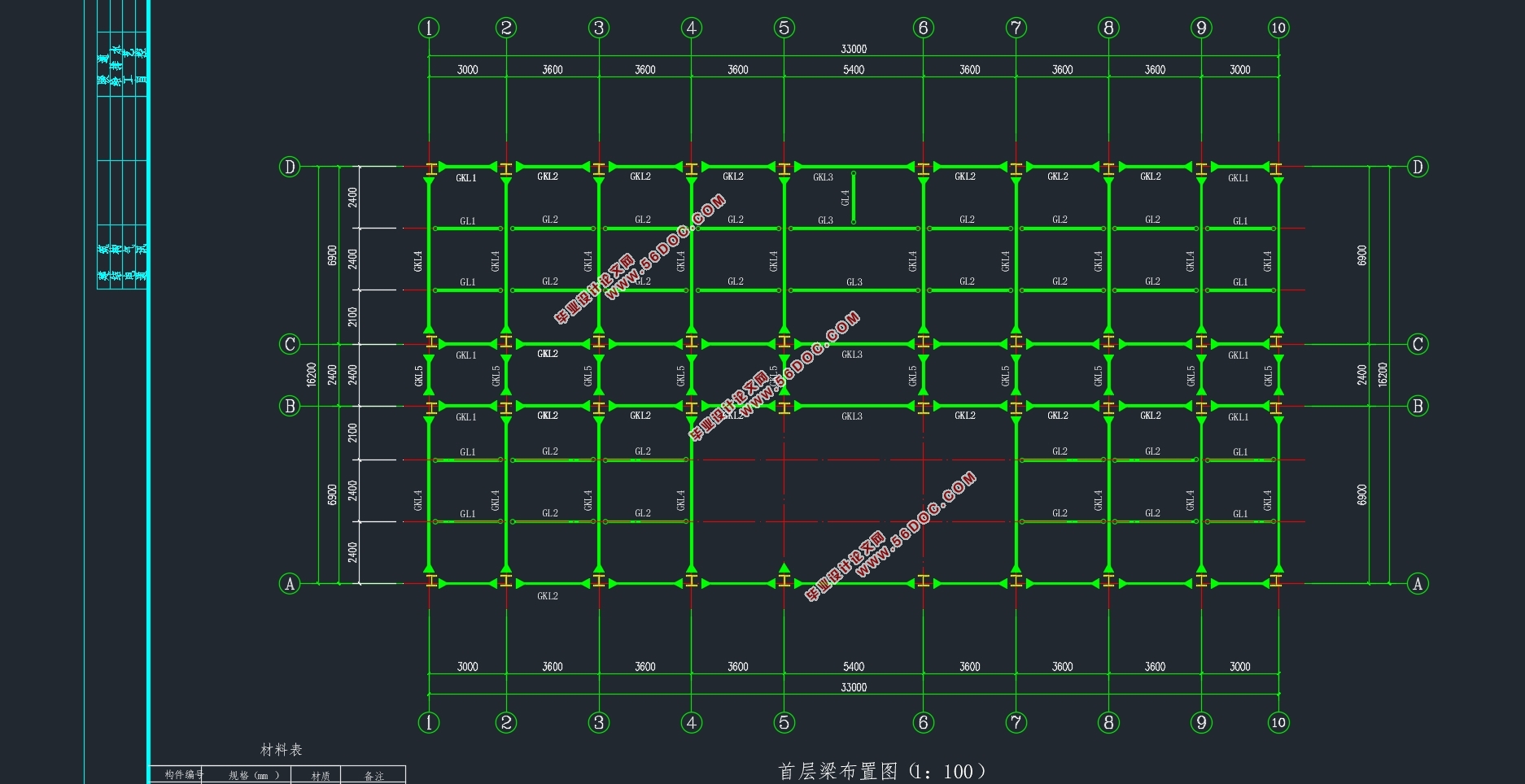

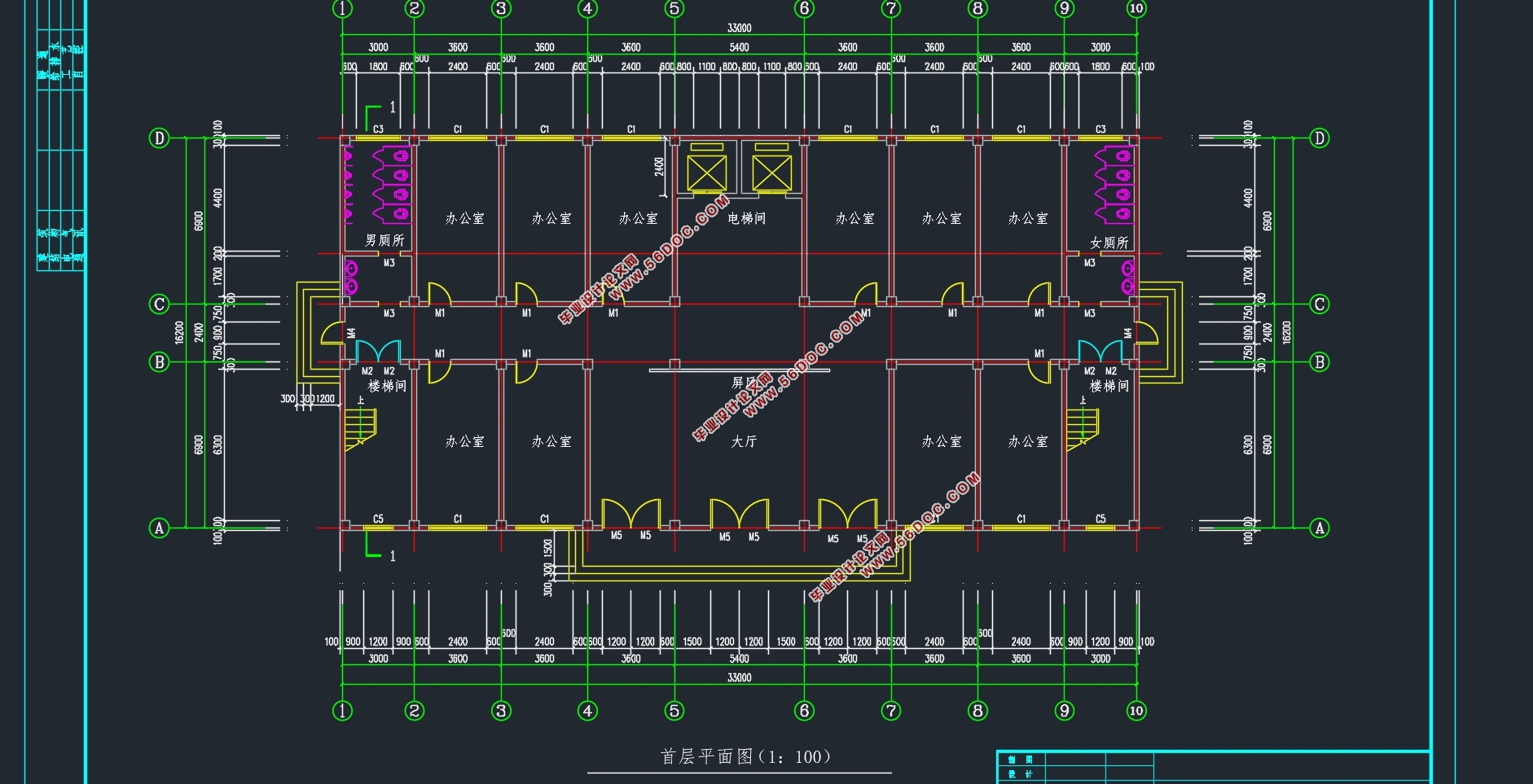

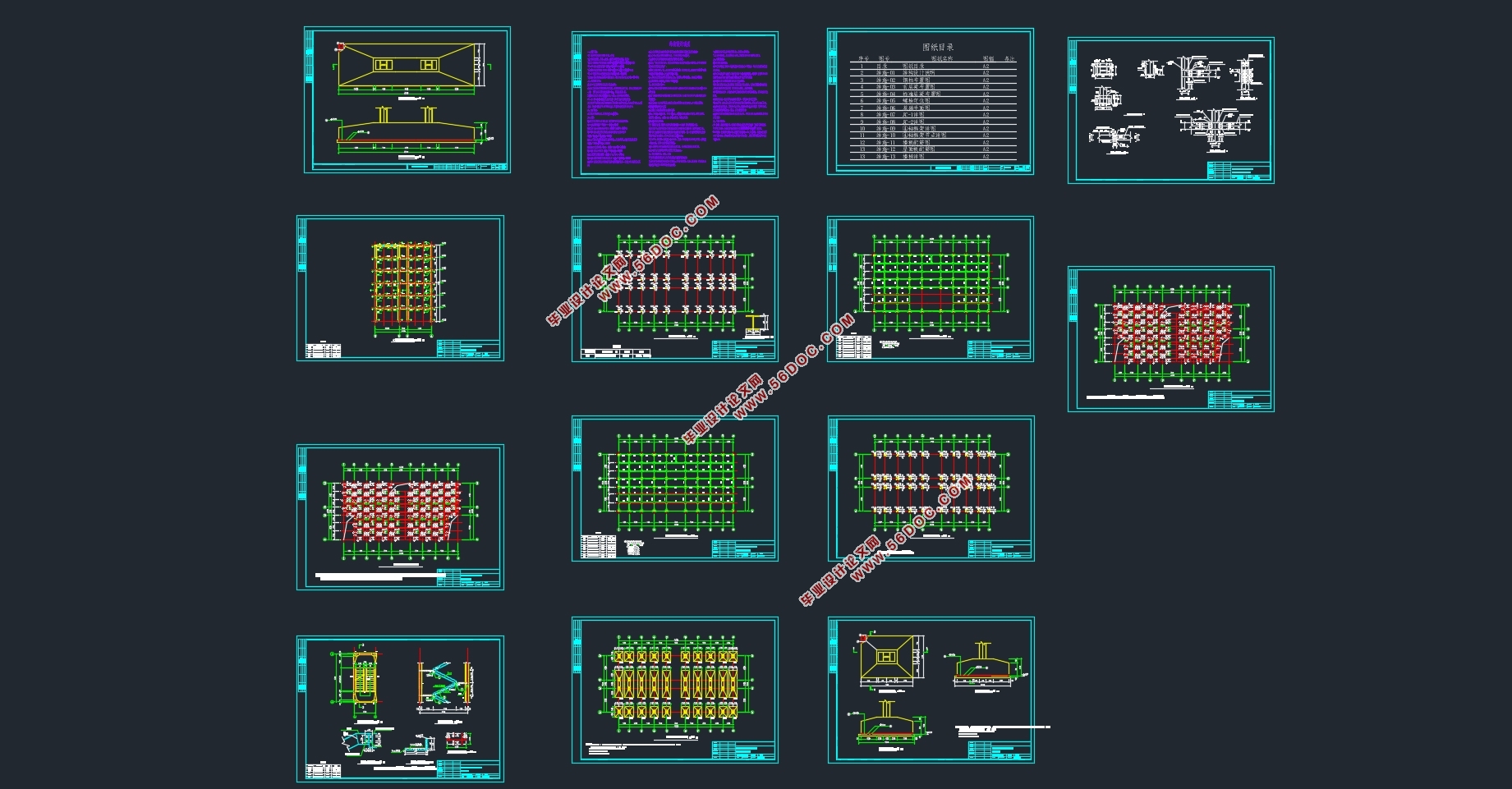

六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书10000字,建筑图12张,结构图11张)
本次毕业设计是关于湖南某钢结构工程有限公司6层办公楼的建筑设计以及结构设计。本次设计对象为六层三跨钢结构结构,长33m,宽16.2m,层高3.6m,总高21.6m,总建筑面积约为3000m2。
对于建筑设计部分,在充分了解工程要求后,通过查阅资料,对建筑图的设计有初步构想,在此基础上逐步完善设计方案,最后绘制完成建筑设计图。
在结构设计中,首先选择第四榀框架为计算单元,统计第四榀框架荷载,根据统计荷载值进行截面尺寸初选工作。分别计算该框架在恒荷载、活荷载、风荷载和地震作用下的内力,然后绘制内力图。完成以上工作后进行内力组合,选择最不利内力组合进行梁柱截面验算。梁柱截面验算通过后,再进行节点设计、楼板配筋、楼梯设计和基础设计。最后结合建筑施工图以及计算书内容,完成结构施工图的绘制。


六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)
六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)
六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)
六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)
六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)
六层3000平米三跨钢结构湖南某工程有限公司办公楼设计(含建筑图结构图)



目  录
绪论    1
一、 工程概况    2
1.1设计题目:    2
1.2 设计资料:    2
1.2.1建筑规模与要求    2
1.2.2水文、地质、气象原始资料    2
二、 荷载统计及截面选取    3
2.1荷载统计    3
2.1.1恒载标准值统计    3
2.1.2活载标准值统计    4
2.2构件截面初选    5
2.2.1屋面梁截面初选    5
2.2.2标准层梁截面初选    12
2.3框架柱截面初选    19
2.3.1框架中柱截面初选    19
2.3.2框架边柱截面初选    21
三、 内力计算    23
3.1确定框架计算简图    23
3.1.1梁、柱线刚度计算    24
3.2相对线刚度计算    24
3.1.3确定各节点弯矩分配系数    25
3.2恒载作用    27
3.2.1恒载统计    27
3.2.2使用弯矩二次分配法计算弯矩    30
3.2.3剪力计算    33
3.2.4轴力计算    37
3.3活载作用    39
3.3.1活载统计    39
3.3.2使用弯矩二次分配法计算弯矩    42
3.3.3剪力计算    44
3.3.4轴力计算    47
3.4、风荷载计算    49
3.4.1 风荷载标准值计算    49
3.4.2  D值法计算风荷载    53
3.4.3  框架弯矩计算    55
3.4.4 框架剪力计算    58
3.4.5 框架轴力计算    60
3.5水平地震作用下框架内力计算    61
3.5.1地震荷载代表值    61
3.5.2确定地震影响系数    62
3.5.3计算各层地震作用力    63
3.5.4框架弯矩计算    63
3.5.5框架剪力计算    65
3.5.6框架轴力计算    67
四、内力组合    69
4.1组合说明    69
 1.1基本荷载组合    69
1.2最不利组合    69
1.3符号规定    69
五梁柱截面验算    83
5.1 柱截面验算    83
5.2 梁截面验算    86
5.2.1.梁截面几何特性    86
5.2.2.底层DC梁验算    86
5.2.2.底层CB梁验算    88
第六章 节点设计    89
6.1 梁柱连接节点    89
6.1.1 计算腹板分担弯矩    90
6.1.2 螺栓验算    91
6.1.3 焊缝验算    92
6.1.4 节点验算    92
6.2 主次梁的连接设计    94
6.3 钢柱的拼接    95
6.3.1 螺栓验算    96
6.3.2 焊缝验算    98
6.4 柱脚设计    98
6.4.1 柱脚底板计算    99
6.4.2 隔板计算    101
6.4.3 靴梁计算    102
七 楼板设计    104
7.1.荷载设计值计算    106
7.2 板内力计算    108
7.3 配筋计算    110
第八章 楼梯计算    112
8.1 踏步板计算    112
8.2 斜梁计算    113
8.3 平台梁计算    116
8.4 刚度验算    117
第九章 基础设计    118
9.1 场地资料    118
9.2 A、D柱独立基础设计    118
9.3C、B柱独立联合基础设计    121
参考文献    125
谢辞    126
