六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22678 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22678
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

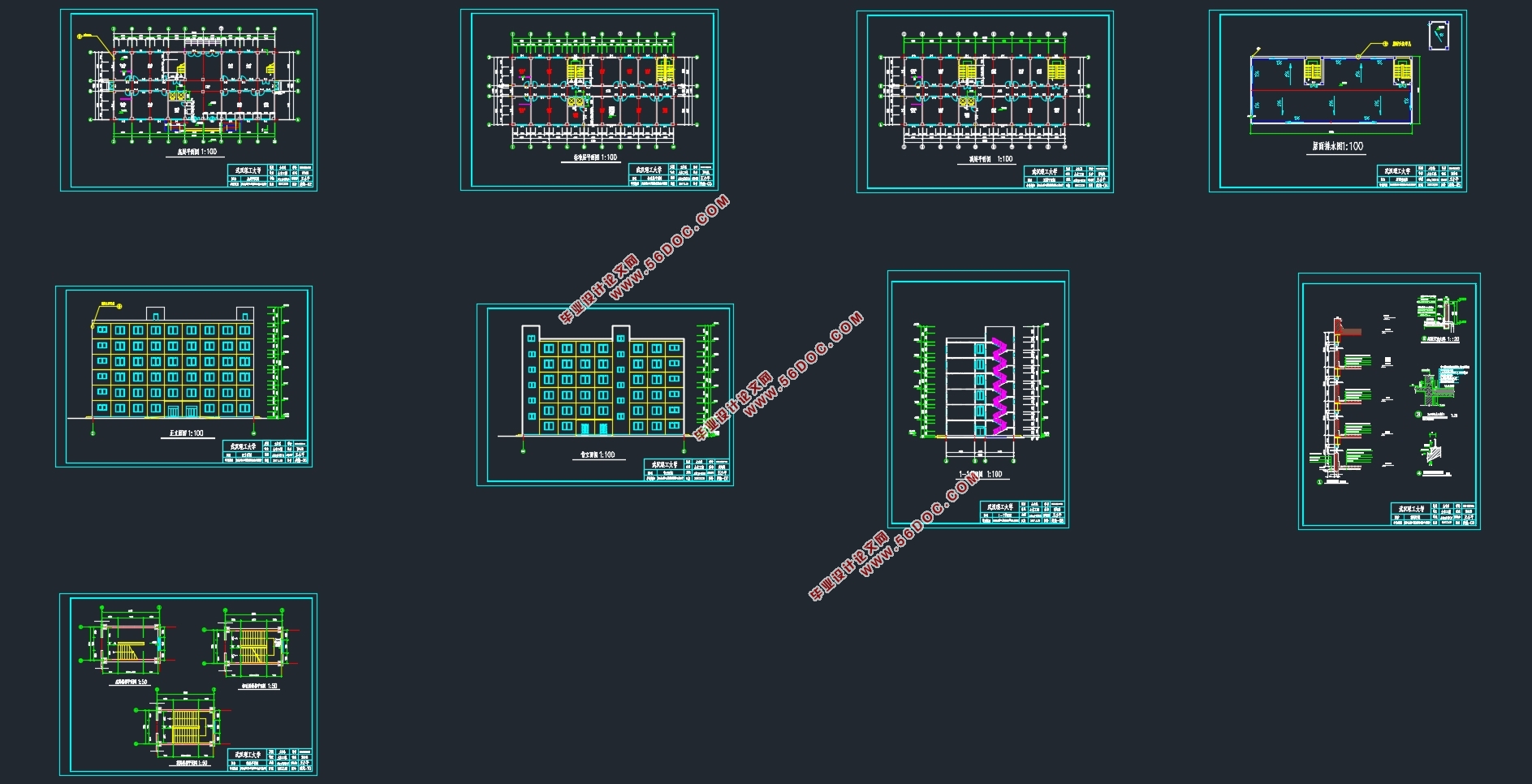

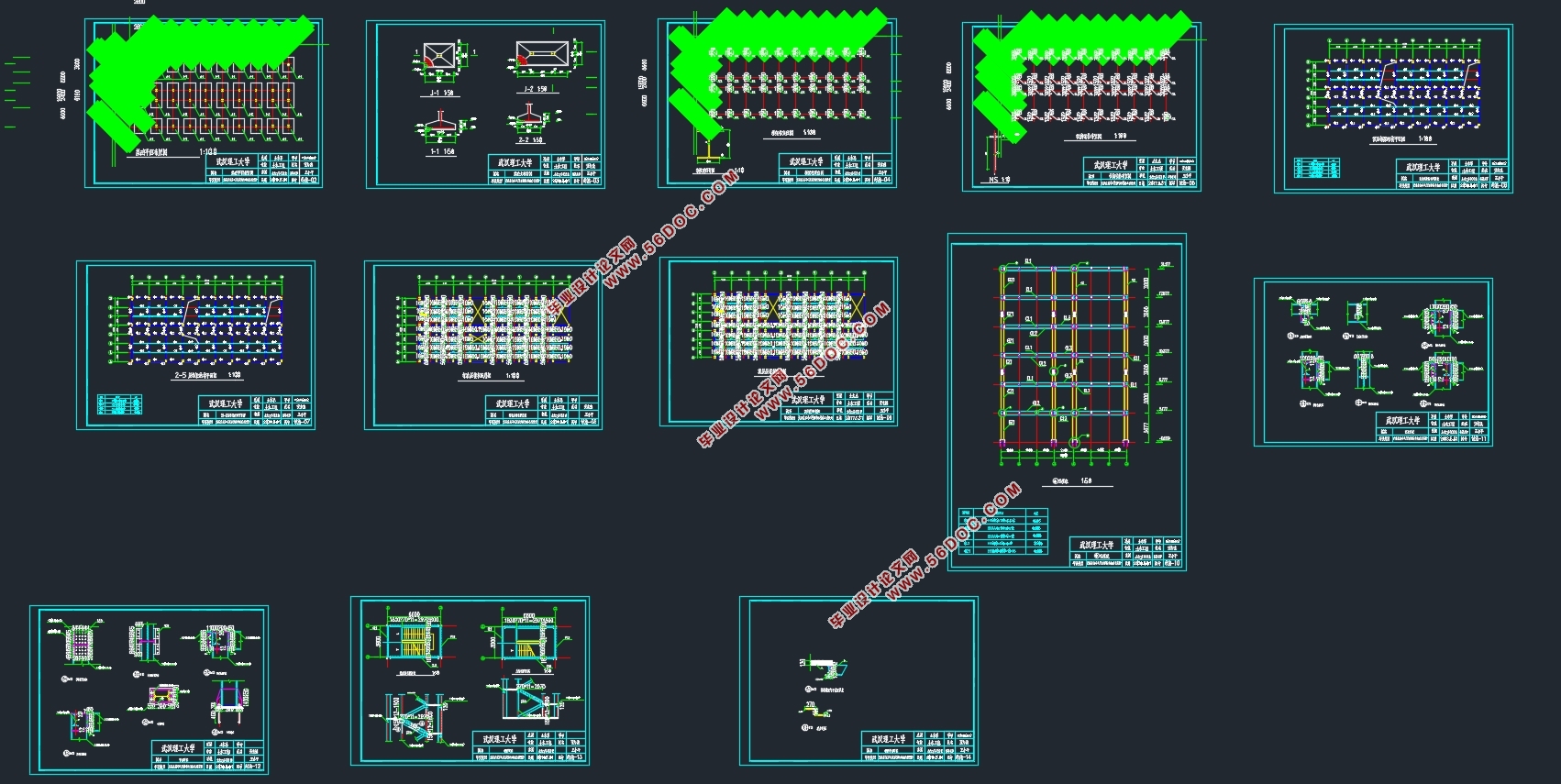

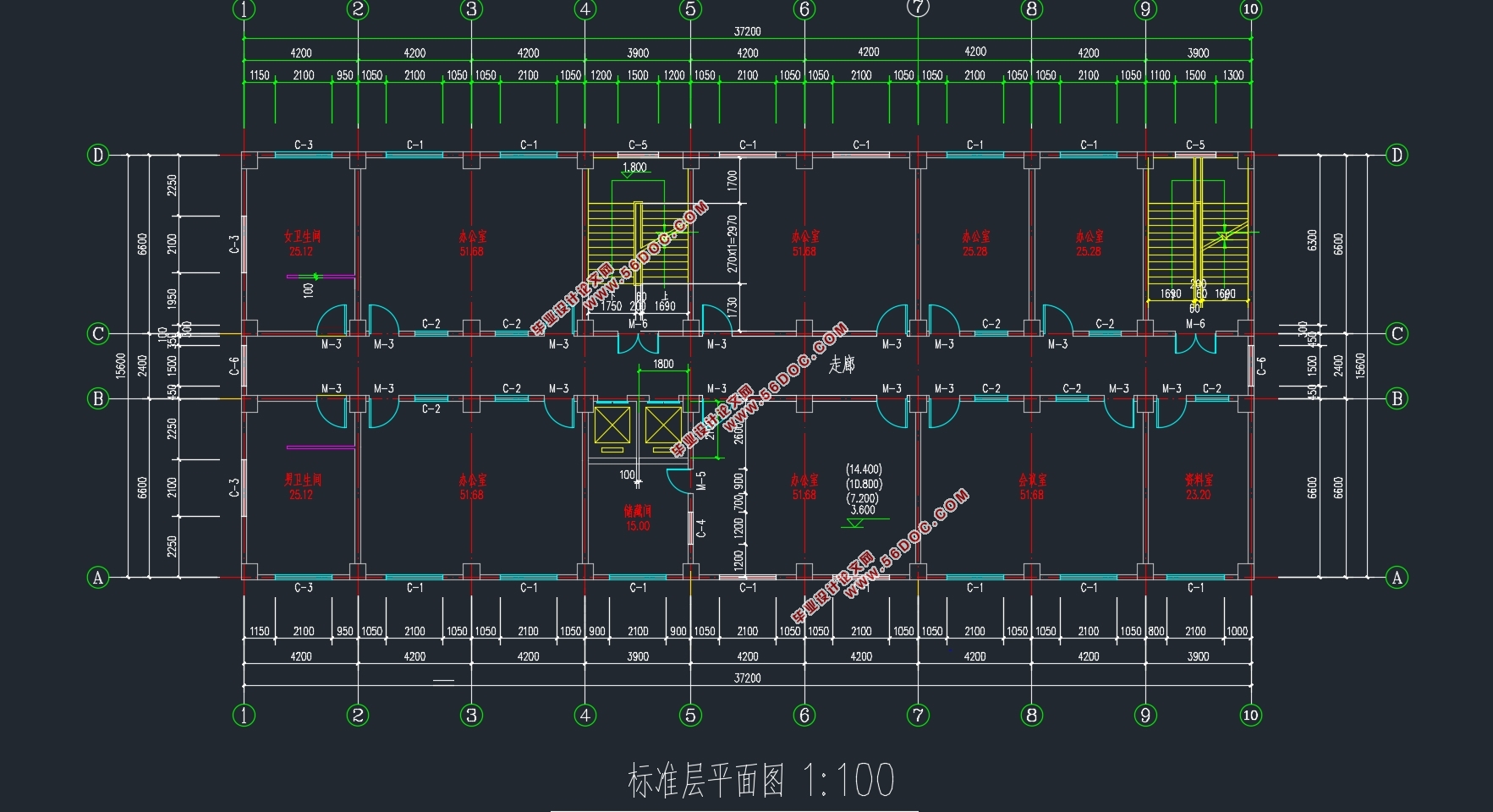

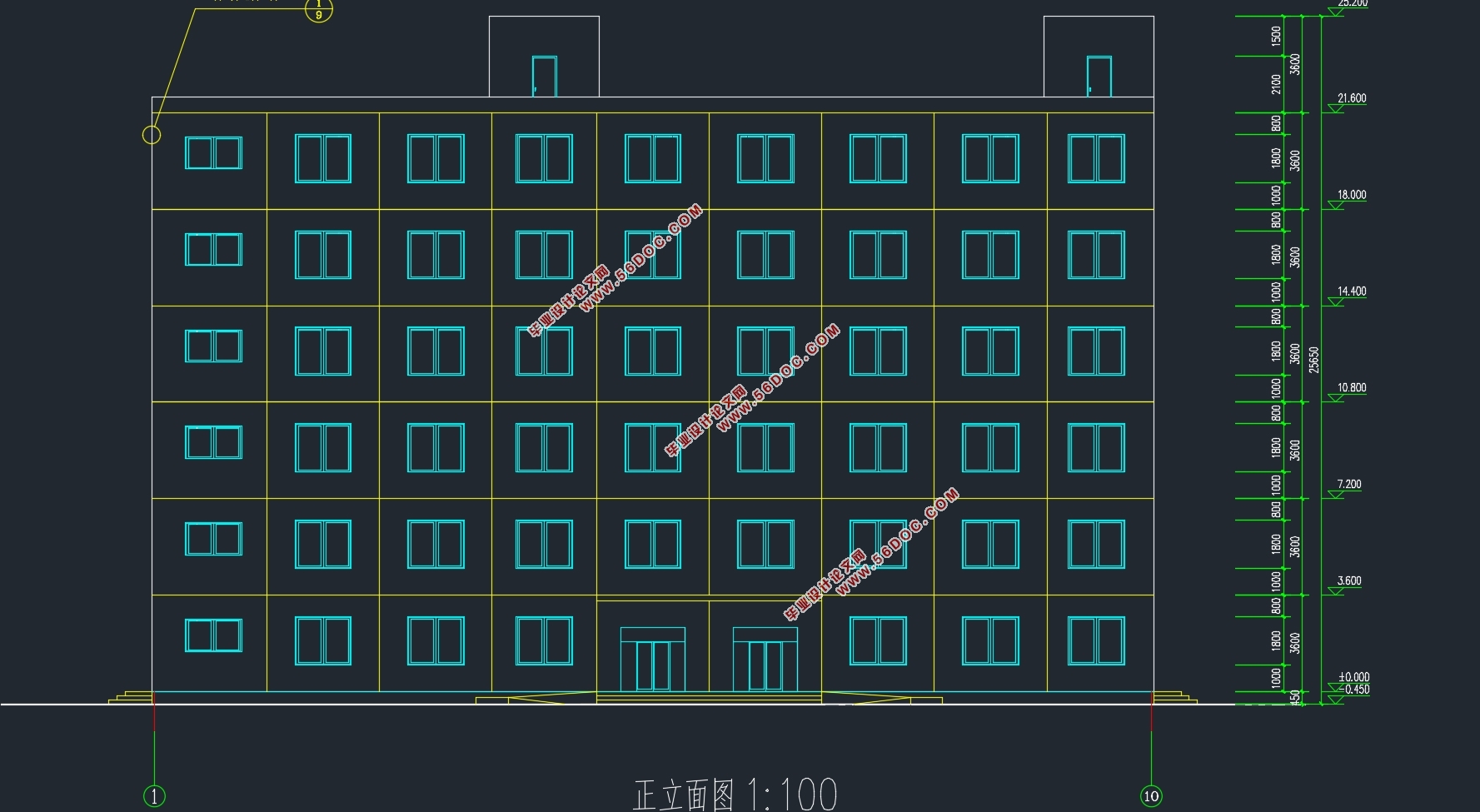

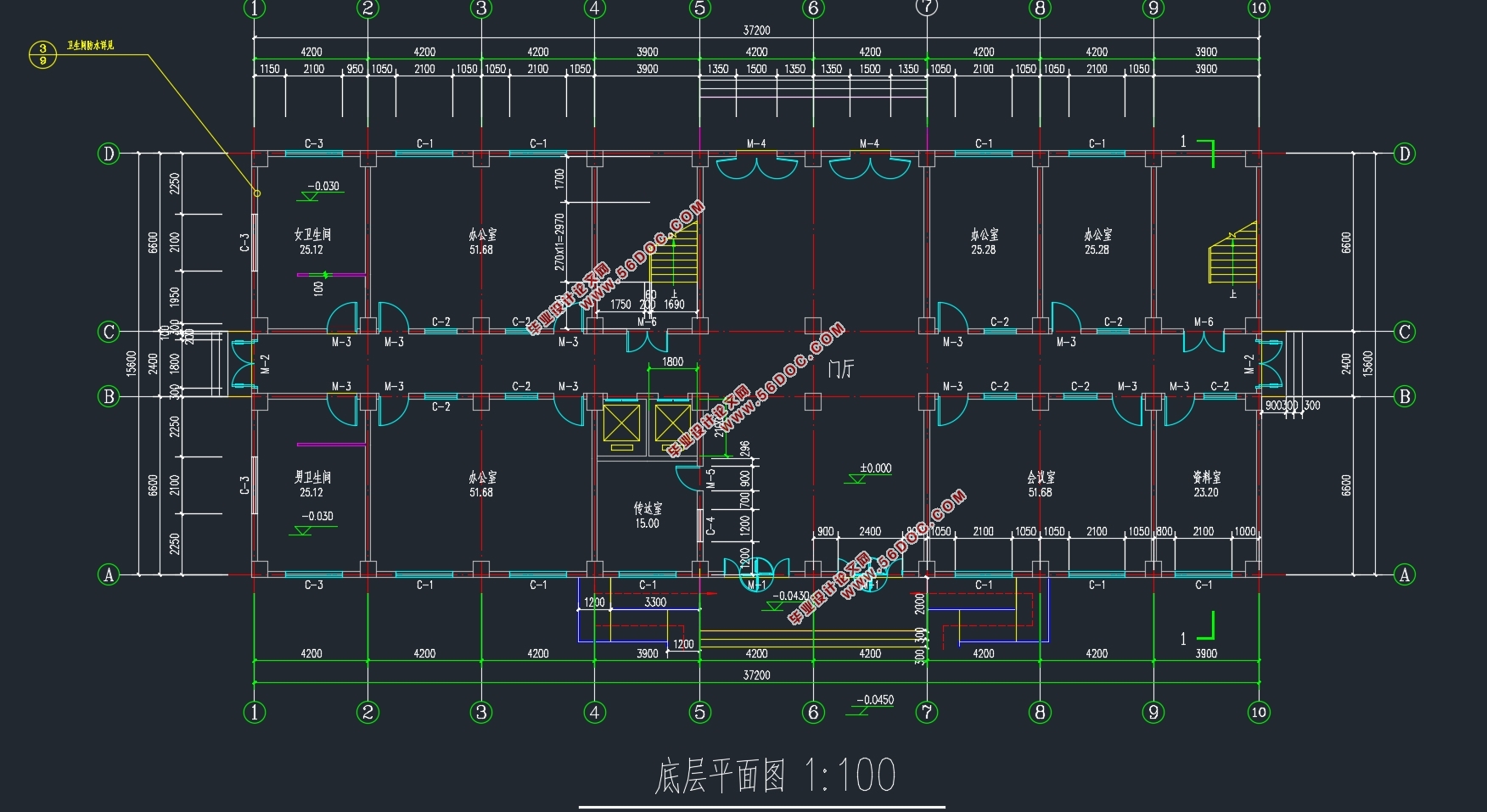

六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书13000字,建筑图9张,结构图13张)
本工程为武汉光谷会展中心附属办公楼设计,主体建筑为六层,采用钢框架结构。楼梯、楼面﹑屋盖采用现浇钢筋混凝土结构。结构其余主要构件均采用Q235钢材。本地区抗震设防烈度为6度,场地类别为II类场地。基本风压0.35kN/m,基本雪压0.5kN/m。
工程概况
本工程位于湖北省武汉市,拟建建筑物为六层钢框架结构,建筑面积3464.1㎡,设计使用年限为50年,防火等级为二级,结构安全等级为二级。填充墙采用加气混凝土砌块,外墙装修采用水刷石墙面,窗户采用平开铝合金窗,门采用铝合金门,梁柱均采用Q235钢材。主要房间有办公室、会议室、卫生间等。
1.2 建筑技术条件
1.气象资料:
基本风压  Wo=0.35kN/㎡
基本雪压  S0=0.50kN/㎡
2.抗震设防资料:
抗震设防烈度为6度,设计地震分组为第I组,设计基本地震加速度为0.05g
3.地质资料
第一层为素填土。厚度不均(层厚0.3-0.5m),层底坡度最大约12.15%(5-5’),回填时间约年,自重固结基本完成,高压缩性,低强度,属于不均匀地层
第二层为粉质粘土,承载力一般,压缩性中等,但厚度不均(层厚1.1-3.6m),层底最大坡度10.3%(5-5’),属于不均匀地层。
第三层为中风化灰岩,承载力高,厚度很大,但埋深较大,分布稳定且力学强度高,属于不可压缩层,为均匀地层。当以该层作建筑物持力层时属均匀,可不进行沉降计算。


六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)
六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)
六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)
六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)
六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)
六层3464平米钢结构光谷会展中心附属办公楼设计(含建筑图结构图)


目录
第1章 绪论    1
1.1 工程概况    1
1.2 建筑技术条件    3
1.气象资料:    3
2.抗震设防资料:    3
3.地质资料    3
第2章 截面初选及确定计算简图    4
2.1荷载统计    4
2.2梁截面初选    6
2.2.1屋面梁截面初选    6
2.2.2楼面梁截面    13
2.3框架柱截面初选    19
2.3.1中柱截面初选    19
2.3.2边柱截面初选    21
2.4 确定框架计算简图    22
2.4.1 梁、柱线刚度计算    23
2.4.2相对线刚度计算    24
第3章 内力计算    26
3.1荷载统计    26
3.1.1屋面荷载统计    26
3.1.2楼面荷载统计    30
3.2恒载作用下内力计算    34
3.2.1恒载作用下计算简图    34
3.2.2 确定各节点弯矩分配系数    36
3.2.3弯矩计算    39
3.2.4剪力计算    47
3.2.5轴力计算    51
3.3 活载作用下内力计算    54
3.3.1 活载作用下计算简图    54
3.3.2 弯矩分配系数    56
3.3.3 弯矩计算    59
3.3.4剪力计算    66
3.3.5轴力计算    71
3.4 风荷载作用下内力计算    74
3.4.1 风荷载标准值计算    74
3.4.2 风荷载作用下的位移验算    76
3.4.3 风荷载作用下的弯矩计算    77
3.4.4剪力计算    83
3.4.5轴力计算    87
3.5水平地震作用下框架内力计算    89
3.5.1 重力荷载代表值计算    89
3.5.2 水平地震计算简图    90
3.5.3 弯矩计算    92
3.5.4剪力计算    97
3.5.5框架轴力计算    101
第4章 内力组合    103
第5章梁柱截面验算    134
5.1 梁截面验算    134
5.1.1  边跨梁截面验算    134
5.1.2 中间跨梁截面验算    135
5.2 柱截面验算    135
5.2.1 底层柱截面验算    135
5.2.2 顶层及标准层柱截面验算    137
第6章 节点设计    140
6.1主梁与柱连接节点    140
6.2 GL1与柱节点连接设计    141
6.3主次梁的节点设计    141
6.4 钢柱的拼接    143
6.5 柱脚设计    145
第7章楼板设计    149
7.1 荷载统计    149
7.2 内力计算    150
7.3 配筋计算    154
第8章楼梯计算    156
8.1 踏步板计算    156
8.2 斜梁计算    157
8.3 平台梁计算    158
第9章 基础设计    159
9.1 地基基础设计强度    159
9.2 工程地质条件    159
9.3 A、D柱独立基础设计    159
9.4 B、C柱独立联合基础设计    161
 参考文献    162
 致谢    165
