六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)

来源:56doc.com  资料编号:5D22685 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22685
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

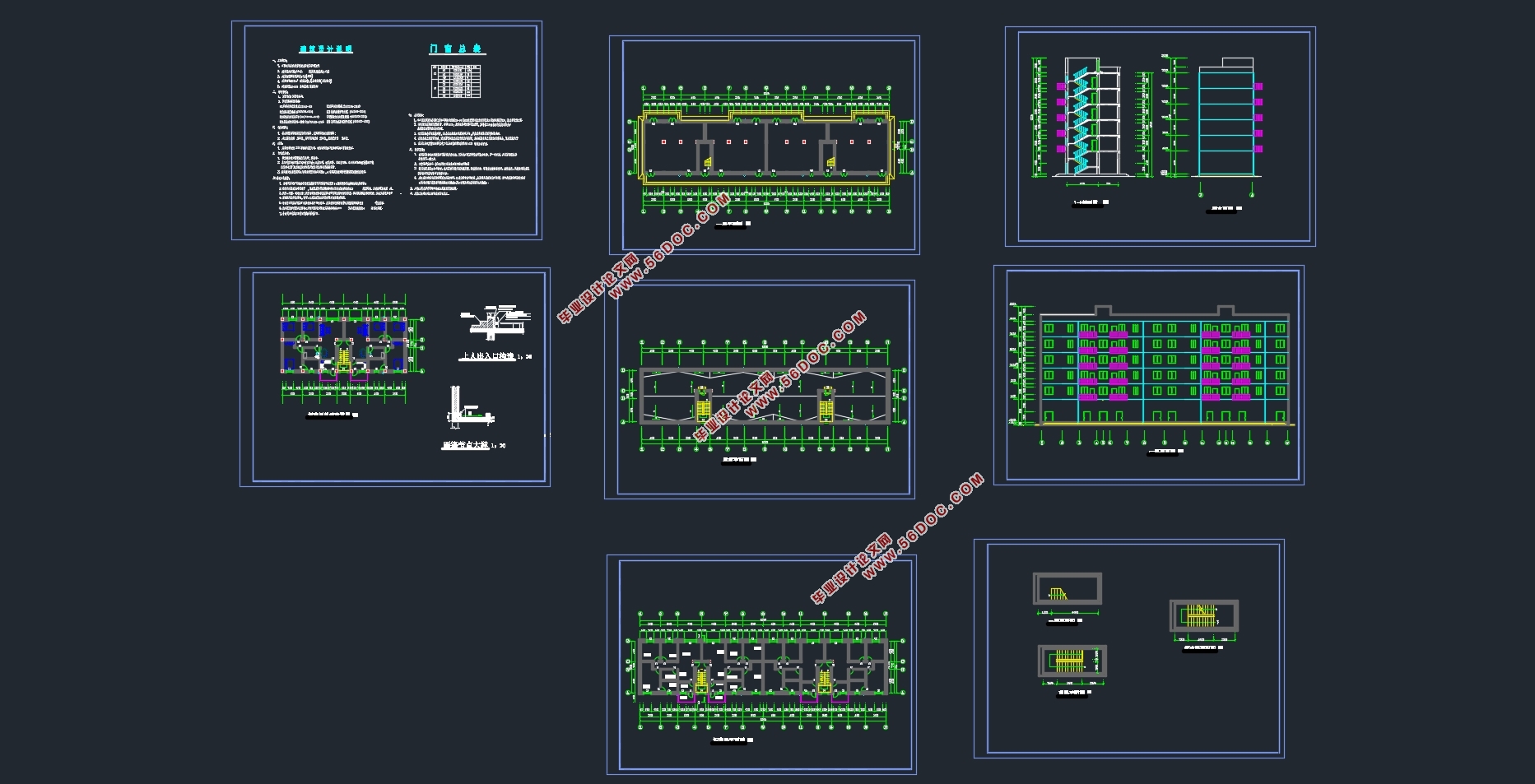

六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)(任务书,开题报告,论文计算书20000字,建筑图7张,结构图8张)
摘    要
本毕业设计主要描述郑州华大家园商业住宅楼的设计过程,它是一个钢筋混凝土框架结构,总体共六层,底层为商铺,底层层高4.5米,其他层层高均为3米。建筑物总高度为22.3米。
本商业住宅楼属于建筑中的民用筑类,在设计计算中我参考了较多的相关书目,并且严格遵循建筑设计规范来完成的。其主要分为三大部分:
第一部分为建筑设计。建筑设计就是在总体规划和统筹的前提下,按照任务书的要求,综合考虑基地环境,结构施工,材料设备,建筑设计,使用功能及建筑艺术方面问题,解决建筑物的使用功能和空间的安排。依据建筑物的概念,建筑方针的原则,完成了以下几方面的设计:各层的功能布置、交通组织、基本单元设计、公共部分设计、屋面设计、空间组合设计,建筑立面设计及建筑防火设计等等。
第二部分为结构设计。结构设计由荷载计算,框架结构的受力分析、计算和设计,楼板设计,楼梯设计和基础设计等组成。该建筑的抗震设防烈度为7度,抗震等级为二级,考虑水平地震作用和风荷载对横向框架的影响,采用分层法计算框架在竖向荷载下的内力,用D值法计算框架在风荷载作用下的内力,用底部剪力法计算框架在地震作用下的内力。而内力组合比较了抗震和非抗震两种情况下的几种组合值,取两者中较大值对框架梁,柱进行截面设计。
第三部分则是手算一榀框架,内容如下。
关键词:钢筋混凝土;框架;结构设计:内力组合

工程概况及设计条件
建筑概况
本建筑为郑州华大家园商业住宅楼。采用钢筋混凝土全现浇框架结构,建筑面积近3000 m2,占地面积 475m2 。 共六层楼,底层层高4.5m,其余各层层高均为3m。本建筑总长为47.2m,总宽为9.9m,建筑总高为22.3m。
工程地质报告摘要
场地平坦,地基土上层为人工填土,下层0.6m为亚粘土。地基承载力特征值为250kpa。地下水位位于室外地坪以下0.5m。
气象条件摘要
基本风压: W0=0.45KN/m2
基本雪压: S0=0.40KN/m2
活荷载
查《建筑结构荷载规范》可知
上人屋面均布活荷载标准值为2.0KN/m2
楼面活荷载为:   2.0KN/m2
楼梯活荷载为:   2.0 KN/m2
该地区基本烈度为7度(近震)
1.框架计算简图及梁柱线刚度
    确定框架计算简图
框架的计算单元如图所示,取○9轴上的一榀框架进行计算。假定框架柱嵌固于基础顶面,框架梁与柱刚接。由于各层柱的截面尺寸不变,故梁跨等于柱截面形心轴线之间的距离。底层柱高从基础顶面算至二层楼面,基顶标高根据地质条件、室内外高差,定为-1.20m,二层楼面标高为4.5m,故底层柱高5.7m,其余各层柱高3m。由此可绘出框架的计算简图。


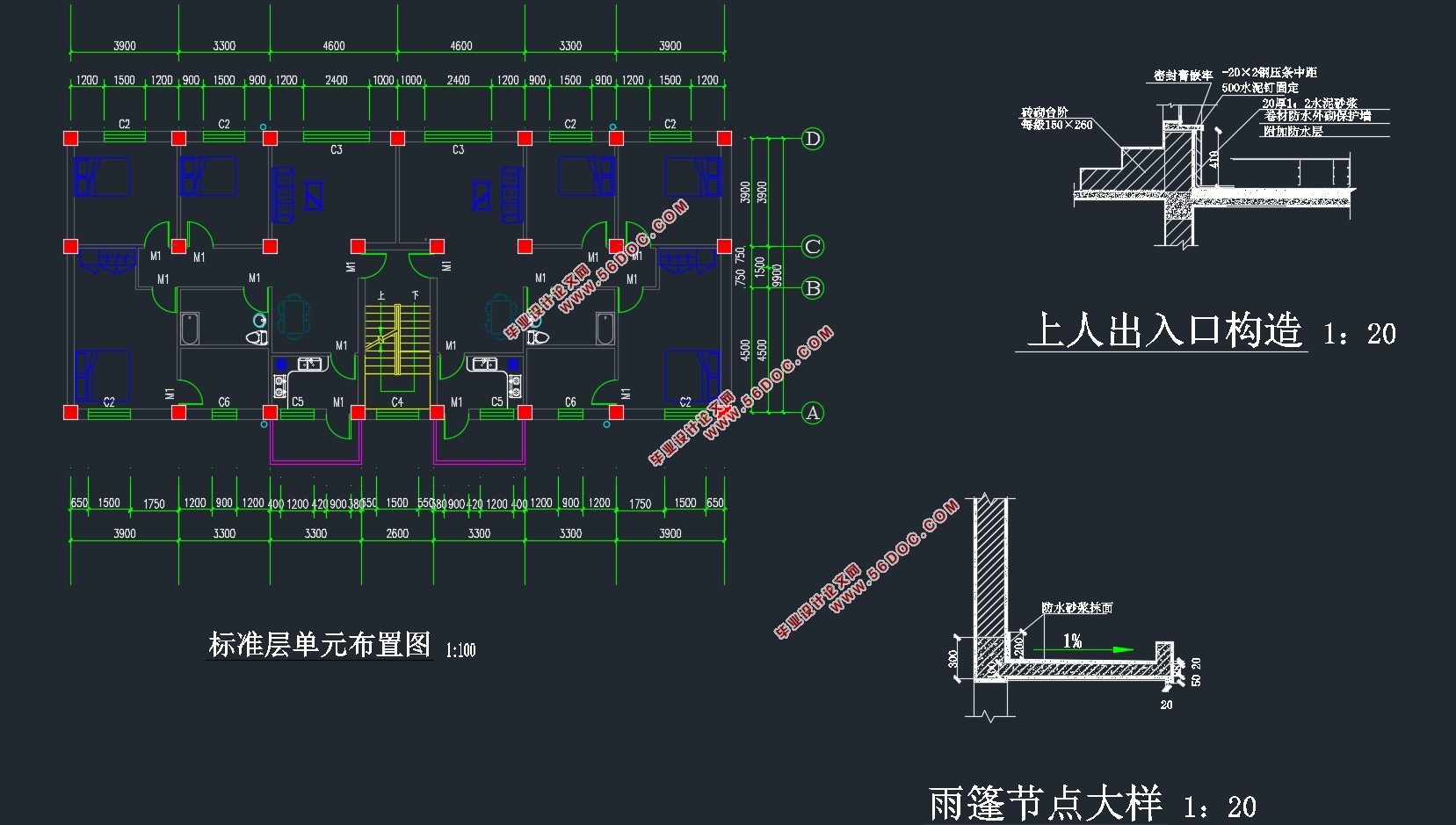

六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)

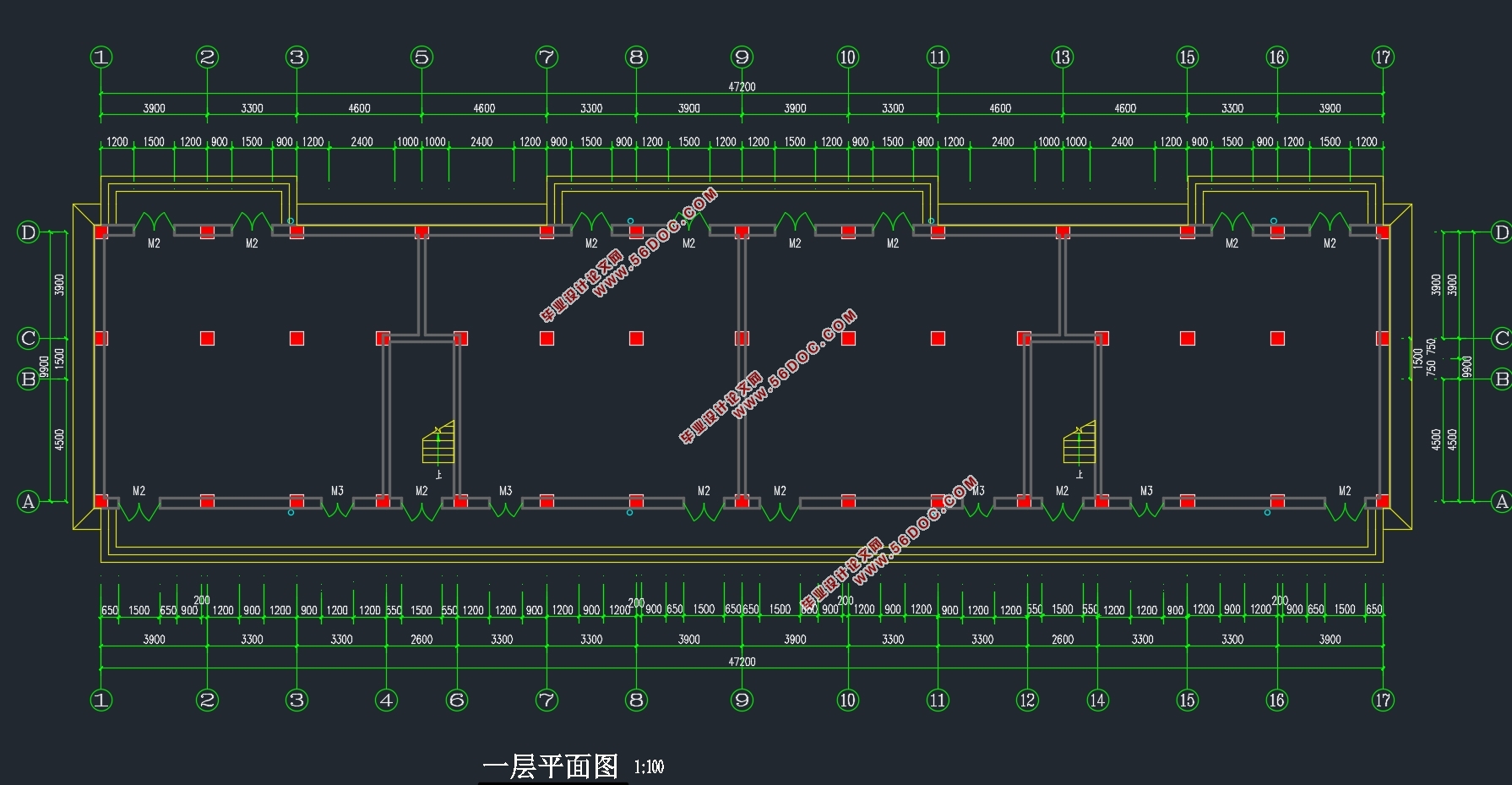

六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)

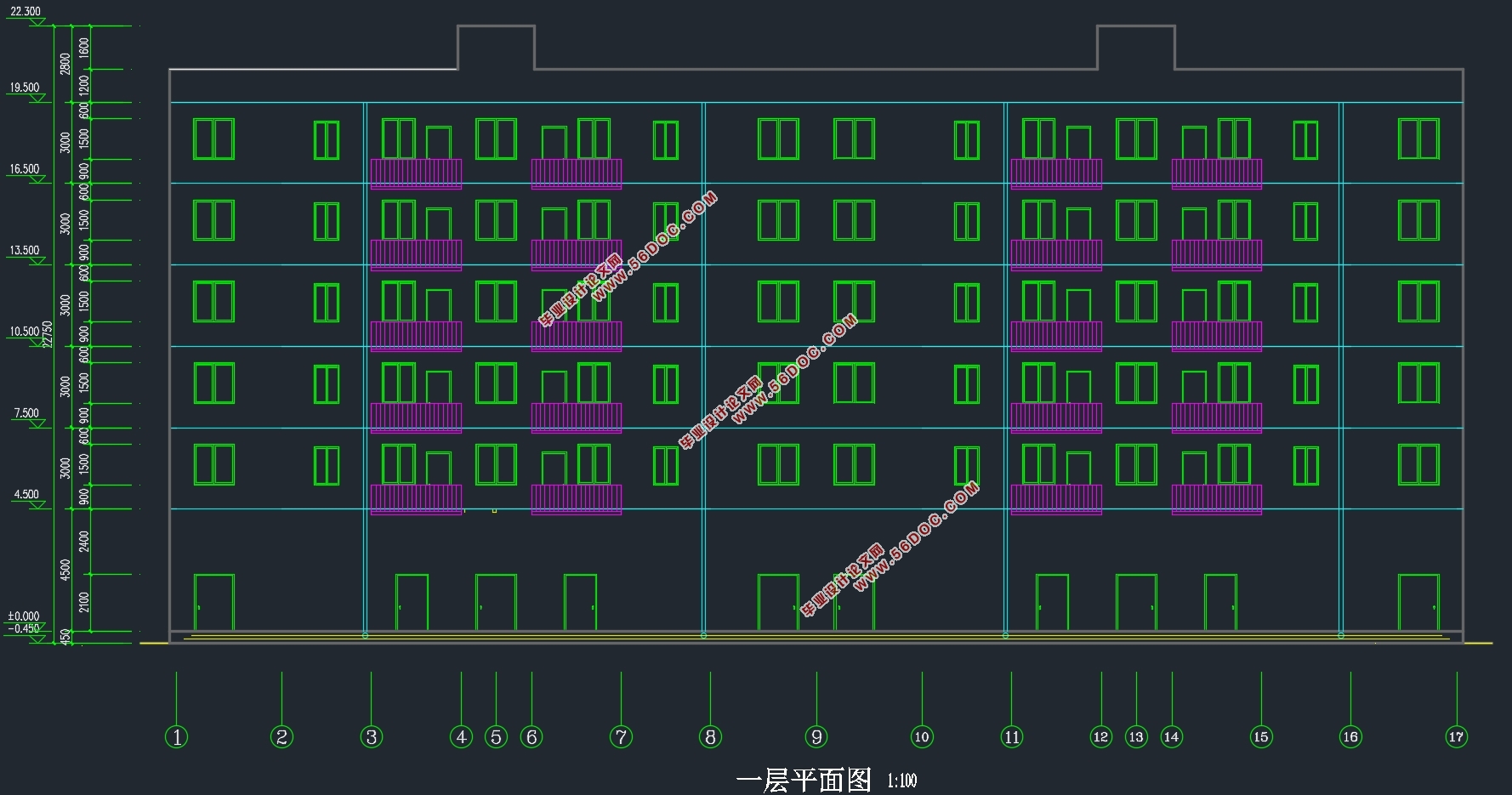

六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)
六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)
六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)
六层3000平米郑州某住宅楼(底层商铺)设计(含建筑图结构图)


目录
0.工程概况及设计条件    9
建筑概况    9
工程地质报告摘要    9
气象条件摘要    9
活荷载    9
该地区基本烈度为7度(近震)    9
1.框架计算简图及梁柱线刚度    10
(1) 确定框架计算简图    10
(2)框架梁柱线刚度计算    10
2.荷载计算    12
(1)恒载标准值计算    12
(2)活荷载标准值计算    14
屋面和楼面活荷载标准值    14
雪荷载    14
(3)竖向荷载下框架受荷总图    14
(4) 风荷载计算    19
(5) 地震作用计算    19
3.位移计算    23
3.1风荷载作用下的位移计算    23
(1) 框架柱抗侧刚度计算    23
(2)风荷载作用下位移验算    23
3.2地震作用下位移验算    24
4.内力计算    24
4.1竖向荷载内力计算    25
各节点的分配系数    25
梁固端弯矩计算    25
梁端剪力计算    32
柱轴力计算    32
柱端弯矩计算    33
柱剪力计算    34
4.2风荷载标准值作用下的内力计算    41
① 各柱反弯点处的剪力值    41
② 各柱反弯点高度    41
③ 各柱杆端弯矩及梁端弯矩    41
④各柱的轴力和梁剪力。    41
4.3 地震荷载标准值作用下的内力计算    47
梁端弯矩    47
框架柱轴力与剪力的计算    48
5. 内力组合    52
5.1考虑六种最不利内力组合    52
5.2控制截面    52
5.3最不利内力组合    56
5.4弯矩调幅    56
5.5内力组合    57
6. 截面设计及配筋计算    74
6.1框架梁柱内力调整    74
强柱弱梁调整    74
梁端截面剪力值调整    75
柱端截面剪力值调整    75
6.2截面尺寸验算    76
梁截面尺寸验算    76
柱截面尺寸验算    76
柱轴压比验算    77
剪跨比验算    78
6.3配筋计算    78
6.3.1框架梁配筋计算    78
6.3.2框架柱配筋计算    83
6.3.3框架梁柱节点核心区截面抗震验算    89
7. 双向板楼板设计    90
7.1荷载计算    90
7.2内力计算    91
7.2.1屋面板计算    91
7.2.2楼面板计算    93
8.基础设计    95
8.1柱下独立基础设计    95
8.1.1初步确定基础底面尺寸:    96
8.1.2验算持力层地基承载力:    96
8.1.3计算基底净反力:    96
8.1.4冲切验算    96
8.1.5配筋计算    97
9.楼梯设计    97
9.1楼梯板设计计算    98
9.1.1荷载统计    98
9.1.2内力计算:    99
9.1.3配筋计算:    99
9.2平台板设计    99
9.2.1荷载统计    99
9.2.2内力计算:    100
9.2.3配筋计算:    100
9.3平台梁设计    100
9.3.1荷载统计    100
9.3.2内力计算:    101
9.3.3配筋计算:    101
10.结束语    102
参考文献    103
致    谢    104
