六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)

来源:56doc.com  资料编号:5D22696 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22696
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

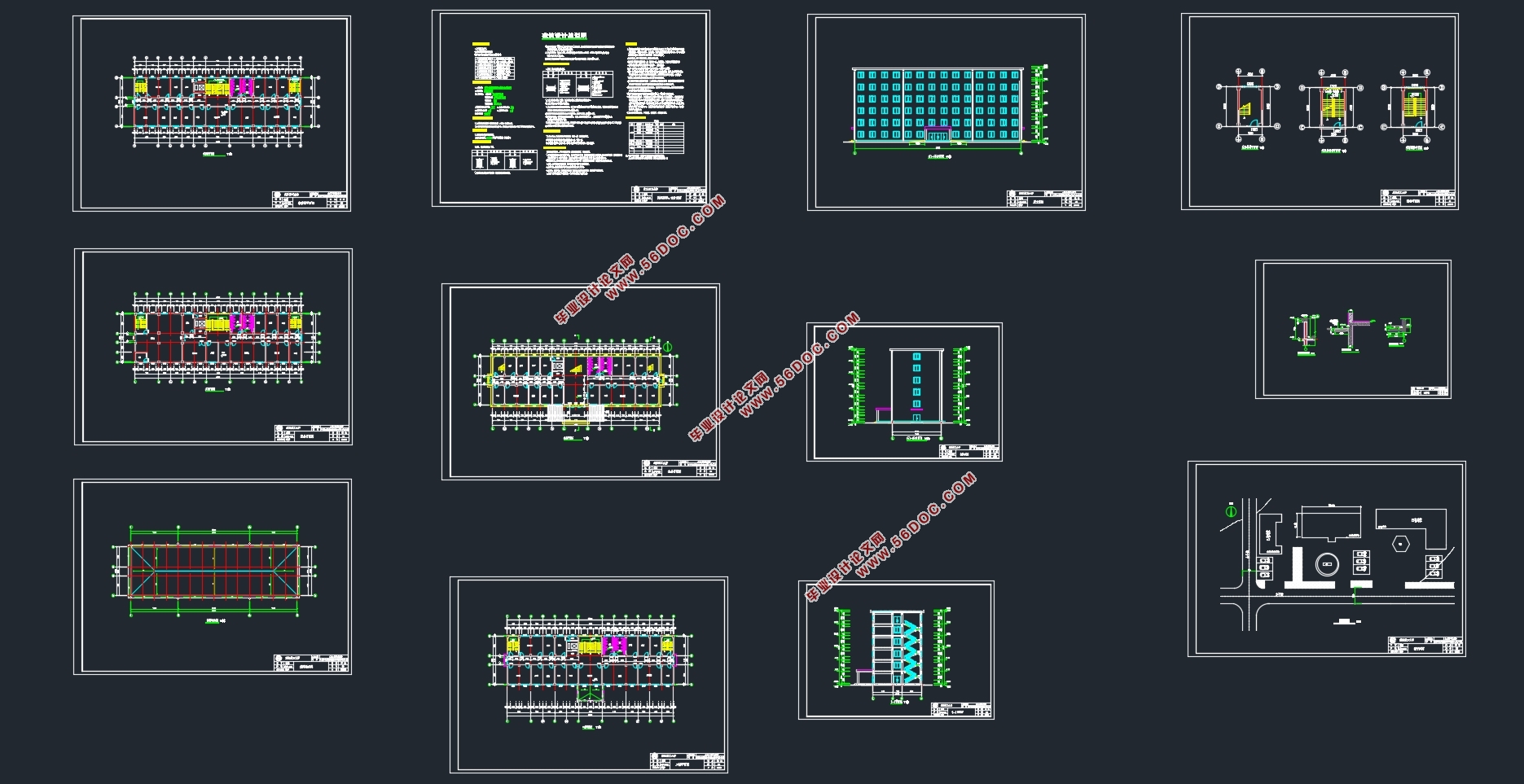

六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)(任务书,开题报告,外文翻译,论文计算书19000字,建筑图11张)
本次毕业设计的内容为钢筋混凝土框架结构办公楼,建筑面积约为4500 ,拟建建筑物共六层,分为建筑和结构两部分。
在“建筑设计部分”中,根据设计任务书的要求,综合考虑使用功能、施工、材料、建筑设备、建筑艺术及经济等,着重解决建筑布置与各种细部构造。我将设计初期的几个建筑方案分别从各个方面对它们进行比较,然后确定最终的方案,进而确定具体的建筑构造、做法以及材料。
在“结构设计部分”中,首先选定第轴的横向框架作为此计算书手算的任务,并最终选择方案,然后确定具体所受的荷载。荷载包括恒荷载,活荷载,左右风荷载,左右地震作用,根据荷载计算梁柱板的内力,再进行组合后得到各截面的控制内力,最后进行各构件的配筋计算。
此外,还进行了结构方案中的楼梯设计,其中完成梯段板,平台板,平台梁等构件的内力计算、配筋计算以及施工图绘制。根据工程地质资料,结构采用柱下独立基础。
基础部分的设计,根据提供的地质资料,基础形式采用柱下独立基础,并进行了桩身的设计及验算。
关键词:钢筋混凝土框架;建筑设计;结构设计 ;独立基础。

1.1  工程名称
合肥市长颈鹿教育咨询有限公司办公楼设计
1.2  工程概况
办公楼共6层,建筑总高度为22.15m,层高为3.6m,女儿墙高出屋面0.55m。底层室内设计标高为±0.000,室内外高差为450mm。建筑总面积为4477m2。
1.3  建筑等级
建筑物的耐久等级设计为二级,耐火等级设计为一级,防水等级设计为二级。
1.4  设计荷载
基本风压:0.35KN/m2,采用50年一遇的风压值 ,地面粗糙度为C类。
基本雪压:0.50KN/m2,采用50年一遇的雪压值
1.5  抗震设防
本工程建筑抗震设防烈度为7度,抗震设防类别为乙类,设计地震分组为第一组,设计基本地震加速度值为0.10g,场地土类型为持力较好的粘性土,建筑场地类别为 类,建筑的设计特征周期为0.35s。框架抗震等级为三级。
1.6  气象资料
(1)主导风向:冬季:东北风;夏季:东南风。
(2)风速:冬季平均2.6m/s,夏季平均2.46m/s,最大风速22.6m/s。
(3)气温:最冷月平均温度为1oC,最热月平均温度33.3oC。
(4)极端最低温度为-10.4 oC,极端最高温度为39.6 oC。
(5)相对湿度:最热月平均75%,最冷月平均73%。
(6)降水:年平均降雨量1238.6mm,最大暴雨强度55mm/h,最大降雨量332.6mm,最大积雪深度380mm。
1.7  地质资料
本工程建筑场地划分为I1类,工程建筑场地土层至上而下分述为:素填土:以粘土组成,夹中压缩性土,厚度0.3~0.8m,承载力特征值fak=110kPa;粉质粘土:半干湿,密实,可塑,厚度0.8~10m,承载力特征值fak=360kPa。17m以下有地下水,回填时采用不透水材料分层夯实。


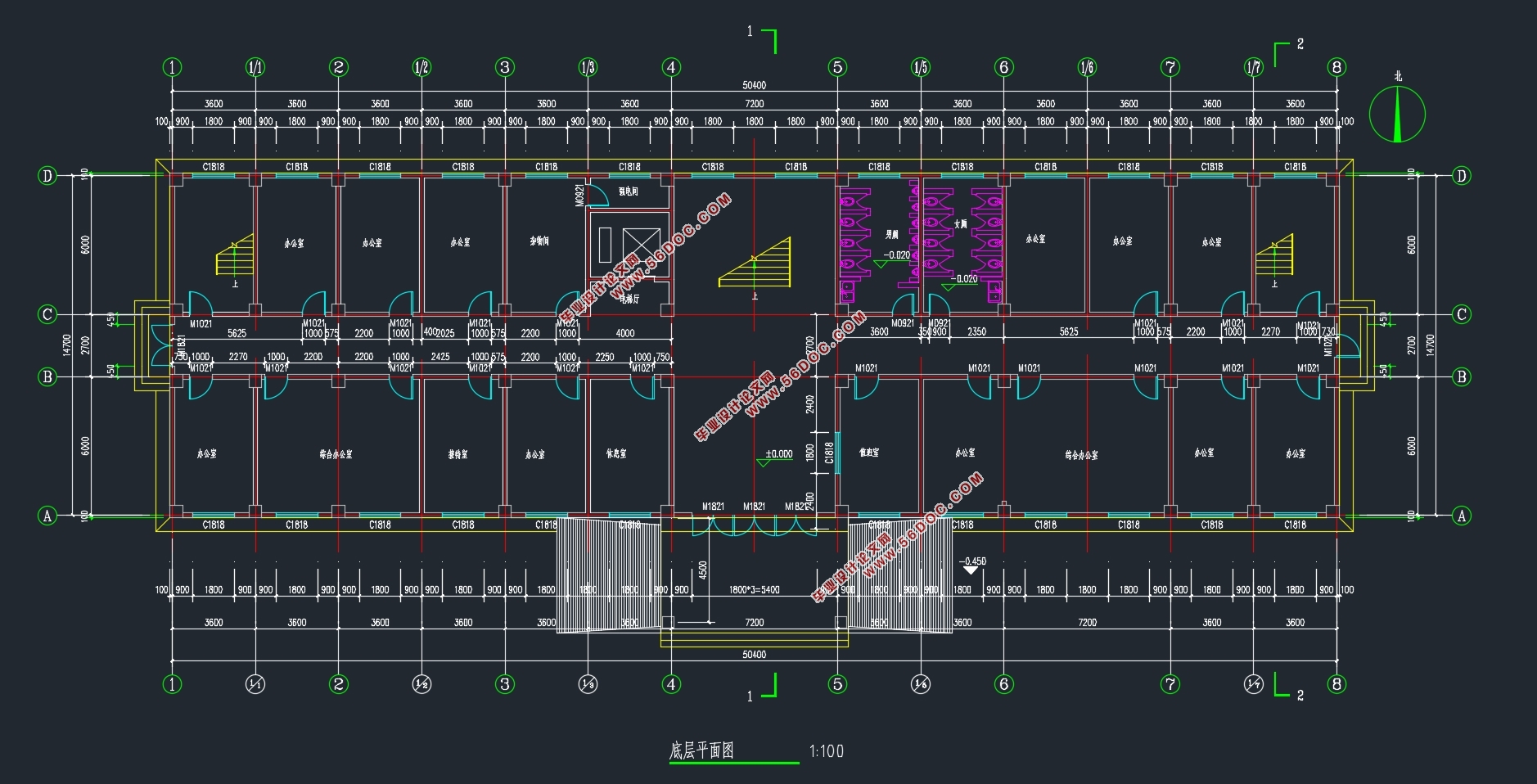

六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)

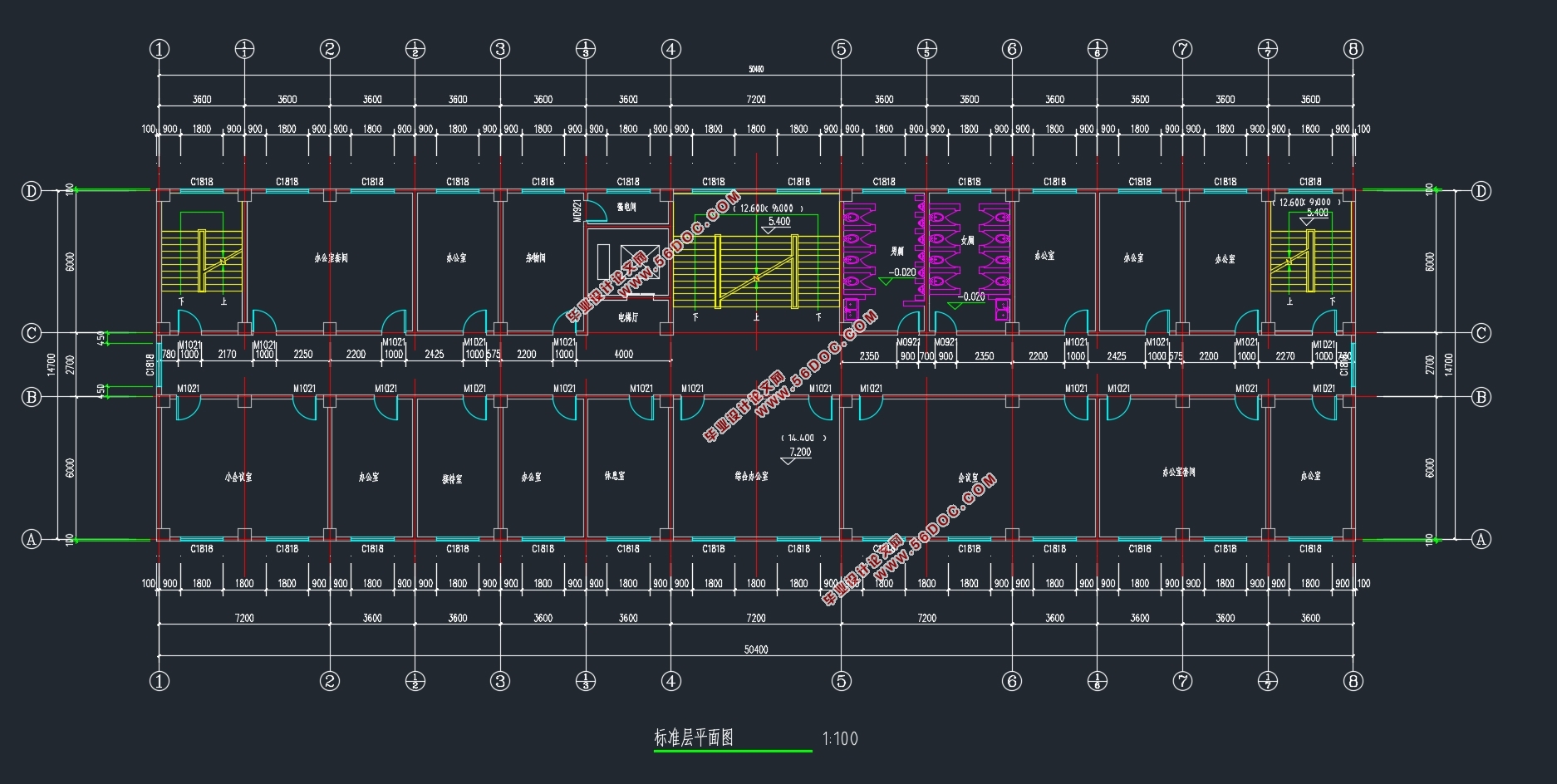

六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)
六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)
六层4477平米合肥市某教育咨询有限公司办公楼设计(含建筑图)


目录
绪  论    1
第1章 设计资料    3
1.1  工程名称    3
1.2  工程概况    3
1.3  建筑等级    3
1.4  设计荷载    3
1.5  抗震设防    3
1.6  气象资料    3
1.7  地质资料    4
1.8  材料选用    4
第2章 结构选型    5
2.1  柱网布置    5
2.2  框架结构承重方案的选择    5
2.3  计算单元选取    5
2.4  梁、柱截面尺寸的初步估计    8
2.4.1  梁截面    8
2.4.2  柱截面    9
第3章 侧移刚度的计算    11
3.1  梁线刚度的计算    11
3.2  柱线刚度的计算    12
3.3  相对线刚度计算    12
第4章 恒荷载作用下内力计算    13
4.1  恒荷载标准值计算    13
4.2  恒载作用下框架的所受荷载    14
4.2.1框架梁的恒载    15
4.2.2柱纵向集中恒荷载计算    18
4.3  恒载作用下框架的内力计算    21
第5章 活荷载作用下内力计算    30
5.1活荷载标准值计算    30
5.2活载作用下框架所受荷载    30
5.2.1屋面与楼面活载    30
5.2.2柱的集中力    34
5.3  活载作用下框架的内力计算    36
第6章 风荷载作用    43
6.1  风荷载标准值计算    43
6.2  侧移刚度    45
6.3  风荷载作用下框架侧移计算    45
6.4  框架柱的剪力分配计算    46
6.5  框架柱反弯点高度的计算    47
6.6  框架柱端的剪力、弯矩及梁端的弯矩的计算    49
第7章 水平地震荷载作用    54
7.1  重力荷载代表值的计算    54
7.1.1顶层重力荷载代表值    54
7.1.2二~六层重力荷载代表值    54
7.1.3底层重力荷载代表值    54
7.2  水平地震作用力的计算    55
7.3  水平地震作用下框架的侧移验算    57
7.4  水平地震作用下框架内力计算    57
第8章 框架梁柱内力组合    64
8.1  梁的内力组合    66
8.1.1梁的内力组合计算    66
8.1.2框架梁组合的剪力设计值    74
8.2  柱的内力组合表    74
8.2.1  柱的内力组合计算    74
8.2.2 柱的剪力设计值    78
第9章 框架梁、柱配筋    80
9.1  框架横梁配筋    80
9.2  框架柱配筋    83
第10章 板的配筋    94
10.1  双向板计算    94
10.1.1  荷载设计值    95
10.1.2  内力计算    96
第11章 楼梯设计    101
11.1  设计参数    101
11.2  楼梯板计算    101
11.3  平台板计算    102
11.4  楼梯梁计算    103
第12章 基础设计    106
12.1  地基基础设计等级    106
12.2  确定基底尺寸    106
12.3  地基承载力验算    107
12.4  基础受冲切承载力验算    107
12.5  基础底板配筋计算    108
12.6  确定基底尺寸    110
12.7  地基承载力验算    110
12.8  基础受冲切承载力验算    111
12.9 基础底板配筋计算    112
结束语    115
参考文献    116
致谢    117
