六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)

来源:56doc.com  资料编号:5D22717 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22717
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

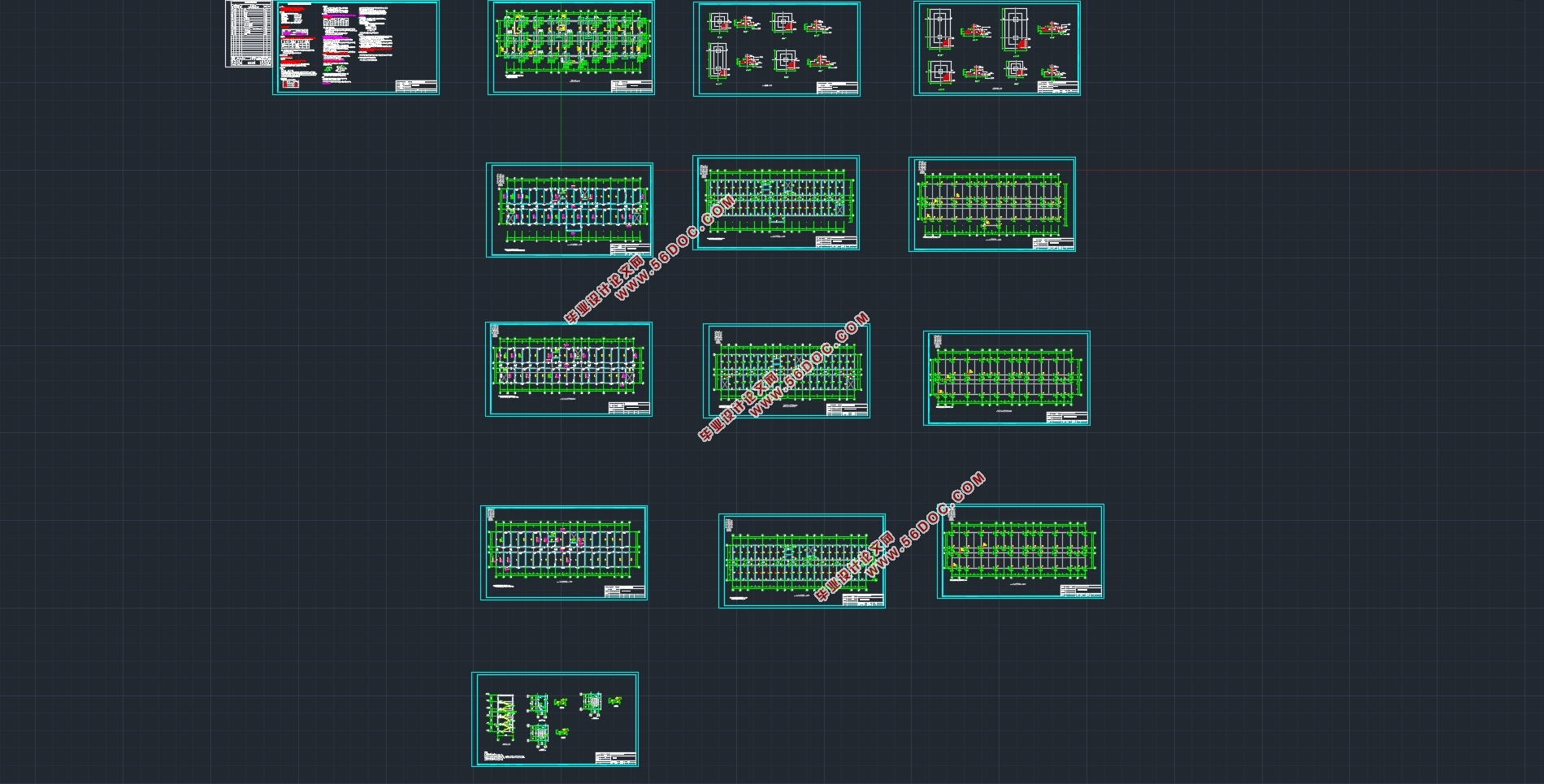

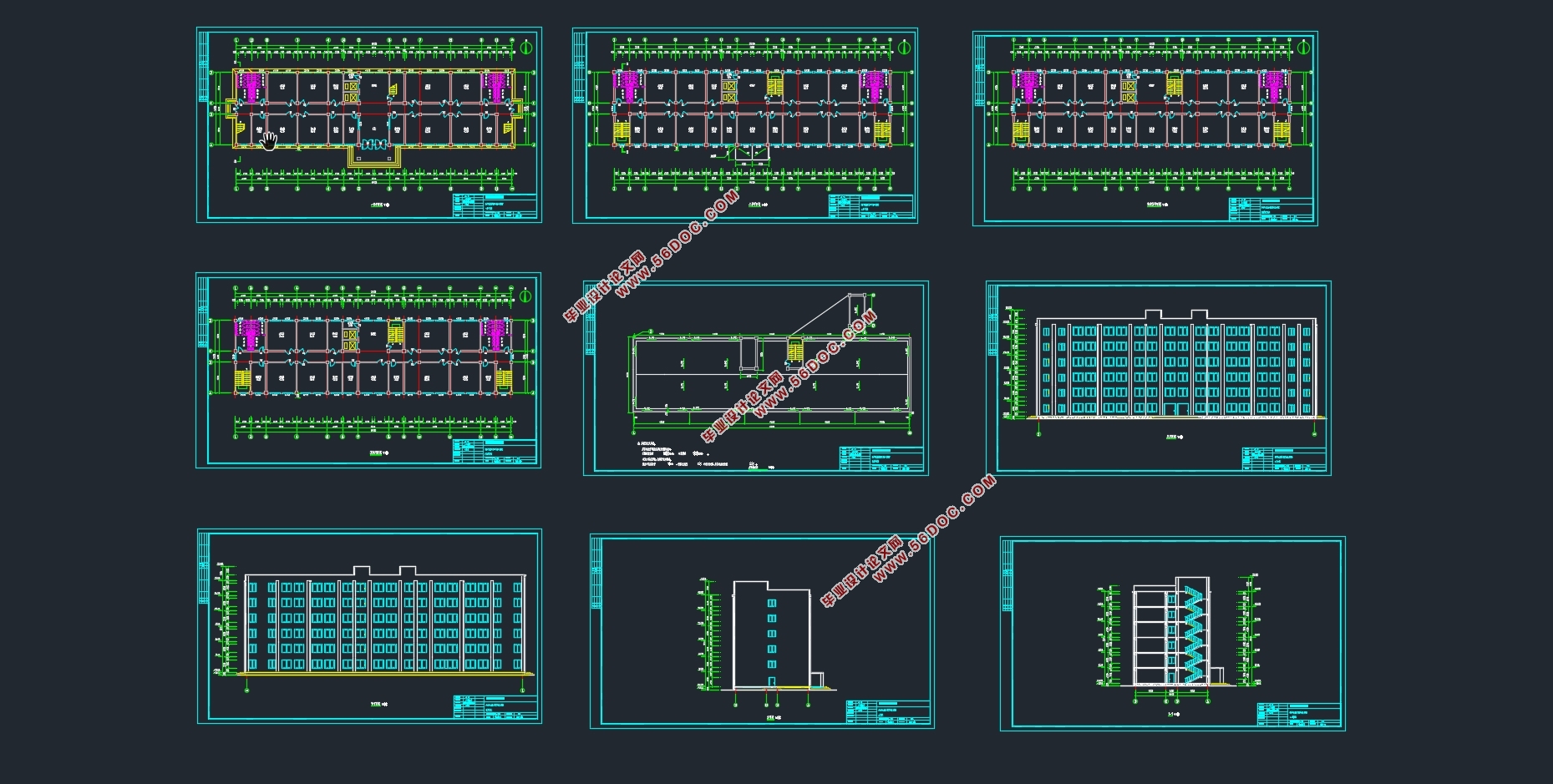

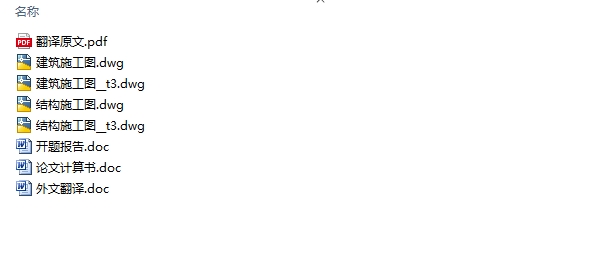

六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)(开题报告,外文翻译,论文计算书20000字,建筑图9张,结构图13张)
摘要
本次毕业设计为科梦科技有限公司办公楼设计,建筑的高度23.4米,建筑面积为5559.84 。科梦科技有限公司办公楼的设计主要是建筑和结构设计两个部分。建筑设计,包括平面设计、立面设计、剖面设计。框架结构的设计主要是:结构的选型,梁、柱、墙等构件尺寸的确定,重力荷载计算、横向水平作用下框架结构的内力和侧移计算以及竖向荷载作用下框架的内力分析及组合、截面的设计、基础的设计。其中,基础设计又包括基础的选型、基础的平面布置、地基计算等。
关键词:内力计算;框架结构;

Abstract
This building is designed for the office building of Kemeng Technology Co., Ltd.The height of the building is 23.4 meters and the building area is 5559.84.The design of office building of Kemeng Technology Co., Ltd. is mainly composed of two parts: architectural design and structural design.Architectural design, including graphic design, elevation design, section design.The design of frame structure mainly includes the selection of structure, the determination of the size of beam, column and wall, the calculation of gravity load, the calculation of internal force and lateral displacement of frame structure under transverse horizontal action, the analysis and combination of internal force of frame under vertical load, the design of section and the design of foundation.Foundation design includes foundation type selection, foundation plane layout, foundation calculation and so on.
Key Words:Calculation of internal force;Frame structure;

工程基本信息
1、项目名称:科梦科技发展有限公司办公楼,建筑物室内外高差0.6m,层高3.3m。(六层混凝土框架结构,场地规则,建筑面积约5559.84 )
2、气象资料:最高气温38℃,极端最低-10℃年,平均降雨量为1200mm,雨量集中期在7月中旬至8月中旬,基本风压0.5kPa,A类地区,雪荷载0.45kPa。
3、工程地质资料:拟建区地形平坦,自然地表标高78.6m。根据提供的《工程地质报告》,本工程建筑场地划分为Ⅱ类;工程建筑场地土地层至上而下分述为:①素填土:以粘土组成,夹中压缩性土,厚度0.6~1.70m,承载力特征值为:fak=110kPa;②粉质粘土:半干湿,密实,可塑,厚度1.70~15.3m,承载力特征值为:fak=270kPa。场区地下水埋藏较深,钻探中未见地下水。
4、结构设计使用年限50年,建筑物安全等级二级,抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第二组。


六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)
六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)


目录
第1章 绪 论    1
第2章 工程概况    2
2.1 工程基本信息    2
2.2 地震基本信息    2
第3章 框架结构构件尺寸初估    3
3.1 梁、柱截面尺寸初估    3
3.1.1梁的截面尺寸初估    3
3.1.2柱截面尺寸初估    4
3.1.3结构平面布置图及框架计算简图    4
第4章 荷载统计    7
4.1 恒荷载计算    7
4.1.1屋面、楼面恒荷载计算    7
4.1.2梁自重    8
4.1.3柱自重    8
4.1.4墙自重    9
4.2 恒活荷载标准值计算    10
4.2.1均布活荷载计算    10
4.2.2均布恒荷载计算    10
4.2.3荷载分层汇总    10
第5章 水平地震作用下框架侧移验算    12
5.1 横梁线刚度及柱线刚度计算    12
5.1.1梁柱线刚度计算    12
    5.1.2框架柱侧移刚度D值计算    13
5.2 横向框架结构基本自振周期    14
5.3 横向地震作用计算    15
5.4 横向框架抗震变形验算    17
第6章 竖向荷载作用下的内力分析    18
6.1 恒活荷载作用下各层框架梁板柱上的荷载计算    18
6.1.1板传荷载等效计算:    18
    6.1.2柱的集中荷载计算:    20
6.1.3梁的均布荷载计算:    22
6.1.4恒、活荷载计算简图    22
6.2竖向荷载作用下的弯矩计算    24
6.2.1梁的固端弯矩    24
6.2.2弯矩二次分配    26
6.3梁柱控制截面内力计算    30
6.3.1梁端剪力计算    30
6.3.2跨中弯矩计算    33
6.3.3梁内力调整    38
6.3.4柱剪力计算    41
6.3.5柱轴力计算    42
6.3.6柱内力调整    44
6.4竖向荷载作用下的弯矩图、剪力图、轴力图    46
第7章 水平地震作用下横向框架的内力分析    52
7.1水平地震作用下横向框架内力分析    52
7.2水平地震作用下弯矩图、剪力图、轴力图    57
第8章 风荷载作用下横向框架的内力分析    60
8.1风荷载标准值计算    60
8.2风荷载作用下的水平位移验算    60
8.3风荷载作用下框架结构内力计算    61
8.4风荷载作用下弯矩图、剪力图、轴力图    65
第9章 内力组合计算    68
9.1框架梁、柱的内力组合    68
第10章 截面配筋设计    81
10.1承载力抗震调整系数    81
10.2框架梁截面设计    81
10.2.1框架梁正截面配筋计算    81
10.2.2框架梁的斜截面配筋计算    86
10.3框架柱截面设计    90
10.3.1轴压比验算    90
10.3.2框架柱正截面配筋计算    91
10.3.3斜截面承载能力计算    101
第11章 楼板设计    107
11.1楼板类型及设计方法的选择:    107
11.2楼板计算    107
11.2.1弯矩计算    107
11.2.2截面设计    108
第12章 楼梯设计    110
12.1设计资料    110
12.2楼梯板计算    111
12.2.1荷载计算    111
12.2.2截面设计:    111
12.3平台板计算:    112
12.3.1荷载计算:    112
12.3.2截面设计:    113
12.4平台梁计算:    114
12.4.1荷载计算:    114
12.4.2截面设计:    114
第13章 基础设计    116
13.1地质资料    116
13.2工程概况    116
13.3边柱独立基础设计    117
13.3.1尺寸计算    117
13.3.2地基承载力验算    119
13.3.3基础冲切承载力验算    119
13.3.4基础配筋计算    121
13.4双柱联合基础    122
13.4.1尺寸计算    122
13.4.2基础内力计算    123
13.4.3基础冲切承载力验算    124
13.4.4配筋计算    125
参考文献    126
致谢    127
