十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)

来源:56doc.com  资料编号:5D27406 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27406
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)(设计计算书43000字,CAD图纸28张)
摘  要
本毕业设计题目为实际工程应用课题,位于大丰市,该工程为钢筋混凝土框架—剪力墙结构体系。抗震设防烈度为7度,设计基本地震加速度为0.15g,抗震设计分组第2组,建筑物场地类别为Ⅲ类。建筑物长40m,宽19m,地上10层,建筑高度约39米,建筑面积约7680m2,结构体系为三跨钢筋混凝土框架-剪力墙结构,基础采用桩基础。标准层平面图见附图。
关键词: 抗震   剪力墙   高层建筑   截面设计

The General Situation of the Engineering
Abstract
The graduation project is practical application issues,this engineering located in Dafeng,The project is a reinforced concrete frame - shear wall structure. Housing 43.5 m total height of 11 layers. The building layers of high standards of 3.9m, level by level to 4.7m. The floor using frame - shear wall structure. In order to improve the overall seismic performance, all the works are cast slab column.
The engineering seismic intensity of 7 degrees, the basic design earthquake acceleration is 0.15g, design earthquake grouped into the second group. No soil liquefaction project site, which belongs to the class III site soil.
Keywords:  seismic shear wall   high-rise building   section design

1.1工程概况
该工程位于江苏省大丰市,抗震设防烈度为7度,设计基本地震加速度为0.15g,抗震设计分组第2组,建筑物场地类别为Ⅲ类。建筑物长40m,宽19m,地上10层,建筑高度约39米,建筑面积约7680m2,结构体系为三跨钢筋混凝土框架-剪力墙结构,基础采用桩基础。标准层平面图见附图。
1.2气象资料
1)基本风压:0.40kN/m2
2) 基本雪压:0.30 kN/m2
1.3工程地质资料
1)本工程场地较平坦,根据地质钻探,该场地土质较均匀。
2)地下水位较高,在天然地面下3.0m处,无侵蚀性。
3)场地无液化土层,场地类别为Ⅲ类。
详细地质勘探情况见本任务书附录1。
1.4 结构和基础的安全等级
1)建筑结构的安全等级为二级。
2)拟建场地位于7度区,根据《建筑工程抗震设防分类标准》(GB50223-2008),本工程抗震设防类别为标准设防类。
3)地基基础设计等级为乙级。

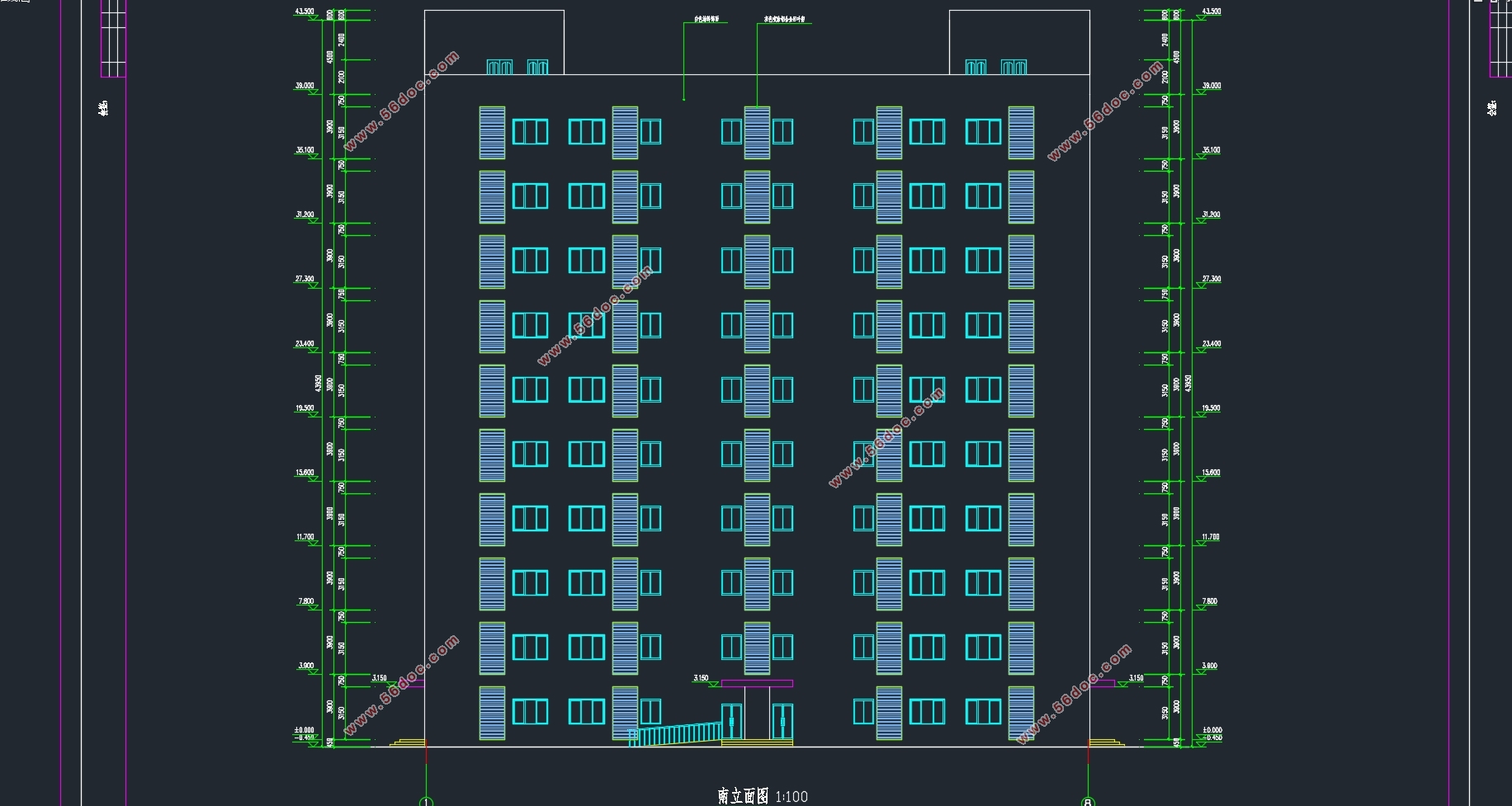

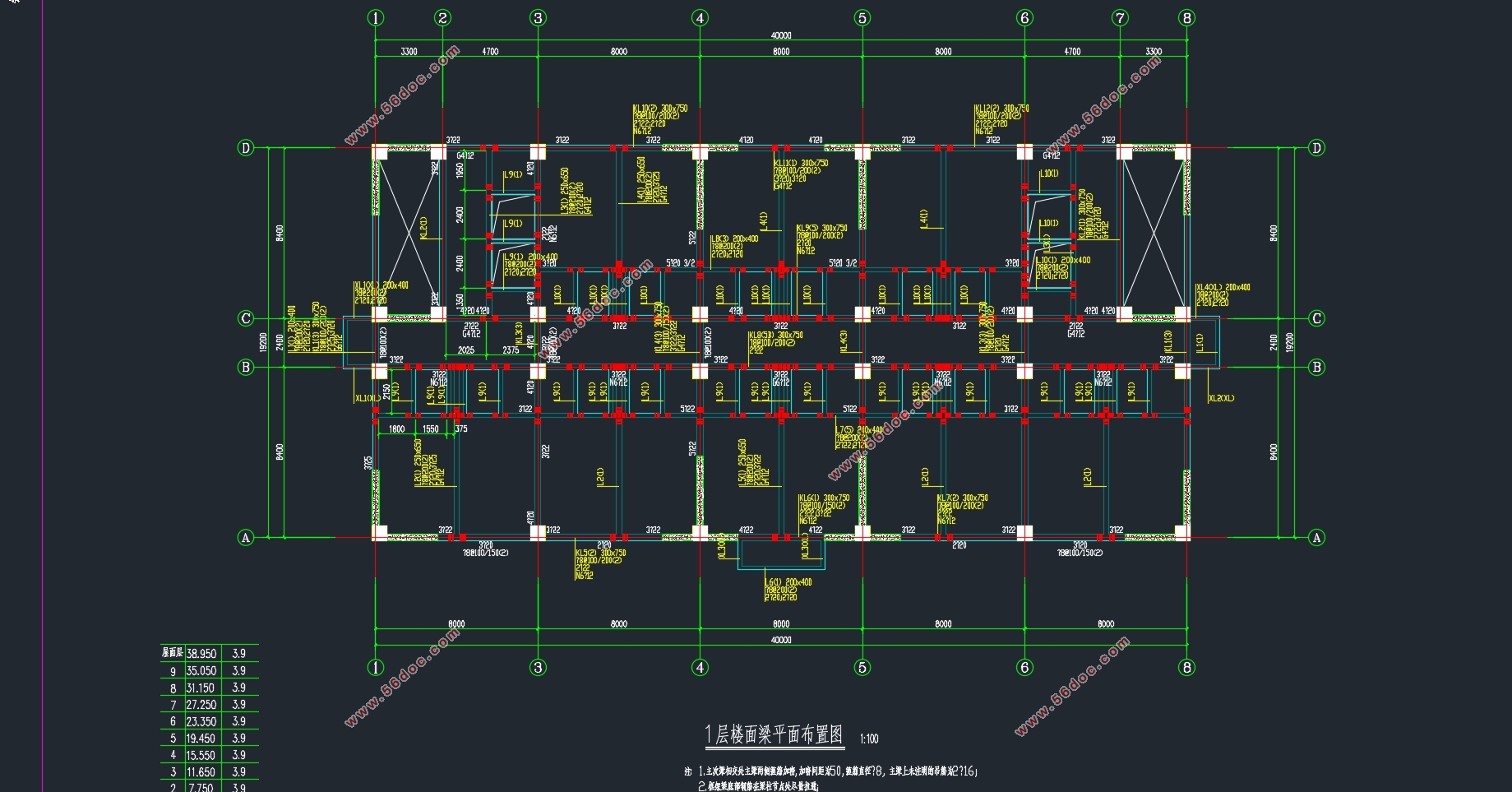

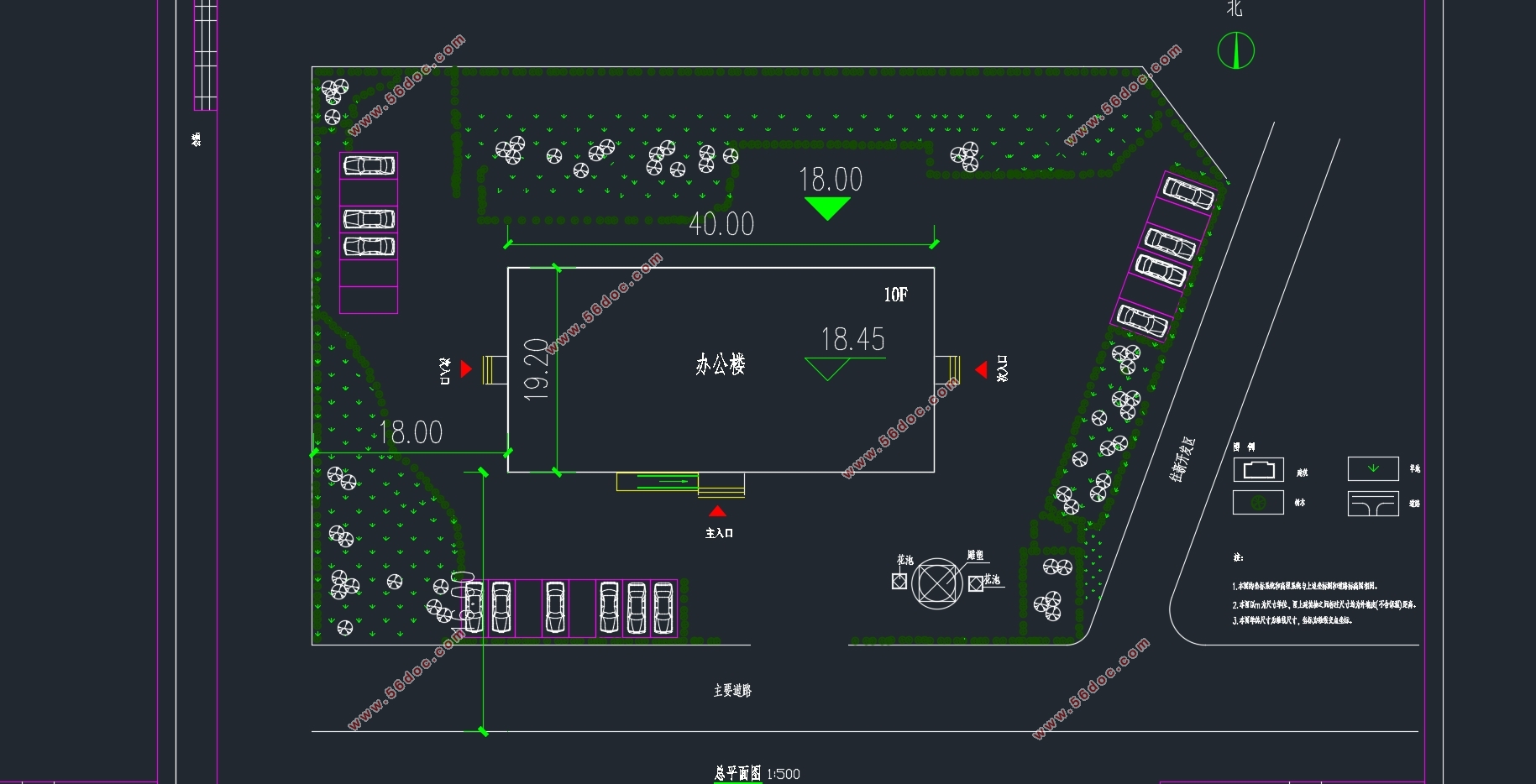

十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)
十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)


目录
第一章 设计资料    7
1.1 工程地点及工程概况    7
1.2 气象资料    7
1.3 工程地质资料    7
1.4 结构和基础的安全等级    7
1.5 荷载取值    7
第二章 结构布置及初选截面尺寸    8
2.1 框架柱截面尺寸初选    9
2.2 框架梁截面尺寸的初选    10
2.3 填充墙截面初选    11
2.4 剪力墙截面初选    11
2.5 板截面尺寸初选    13
第三章  各层重力荷载计算    14
3.1 第一节点G1的确定    19
3.2 第二至九节点G2~G9的确定    20
3.3 第十节点G10的确定    22
3.4 第十节点G11的确定    24
第四章 剪力墙、框架及连梁刚度计算    26
4.1 柱线刚度计算    26
4.2 梁柱刚度计算    26
4.3 柱侧移刚度计算    34
4.4 剪力墙等效刚度    34
第五章 水平地震作用效应分析    38
5.1 水平地震荷载计算    38
5.2 总水平地震作用    38
5.3 各楼层质点的水平地震作用    38
第六章  框架-剪力墙协同工作计算    40
6.1框架-剪力墙协同工作计算简图    40
6.2 结构 值及荷载类型计算    40
6.3 内力计算    41
6.4 位移计算    43
第七章 水平地震作用下结构内力计算    45
7.1剪力墙内力计算    45
7.2 框架梁、柱内力计算    47
7.3框架柱轴力与框架剪力计算    48
第八章 竖向荷载作用下框架内力分析    52
8.1框架内力计算    52
8.2框架弯矩计算    81
第九章 框架梁柱内力组合    114
9.1梁内力组合    114
9.2柱内力组合    114
第十章 剪力墙连梁内力组合    140
10.1剪力墙在竖向荷载下内力计算    140
10.2剪力墙内力组合    144
第十一章 截面设计与配筋计算    146
11.1框架梁截面设计    146
11.2框架柱截面设计    164
11.3剪力墙截面设计    177
第十二章 楼梯设计    180
12.1梯段板设计    181
12.2平台板设计    182
12.3平台梁设计    183
第十三章 楼板设计    186
13.1荷载    186
13.2计算跨度    186
13.3弯矩计算    186
13.4正截面受弯承载力计算    187
第十四章 桩基础设计    188
14.边柱桩基设计    188
14.2 中柱桩基设计    194
电算结果    202
参考文献    279
致谢    281
