六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)

来源:56doc.com  资料编号:5D27407 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27407
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

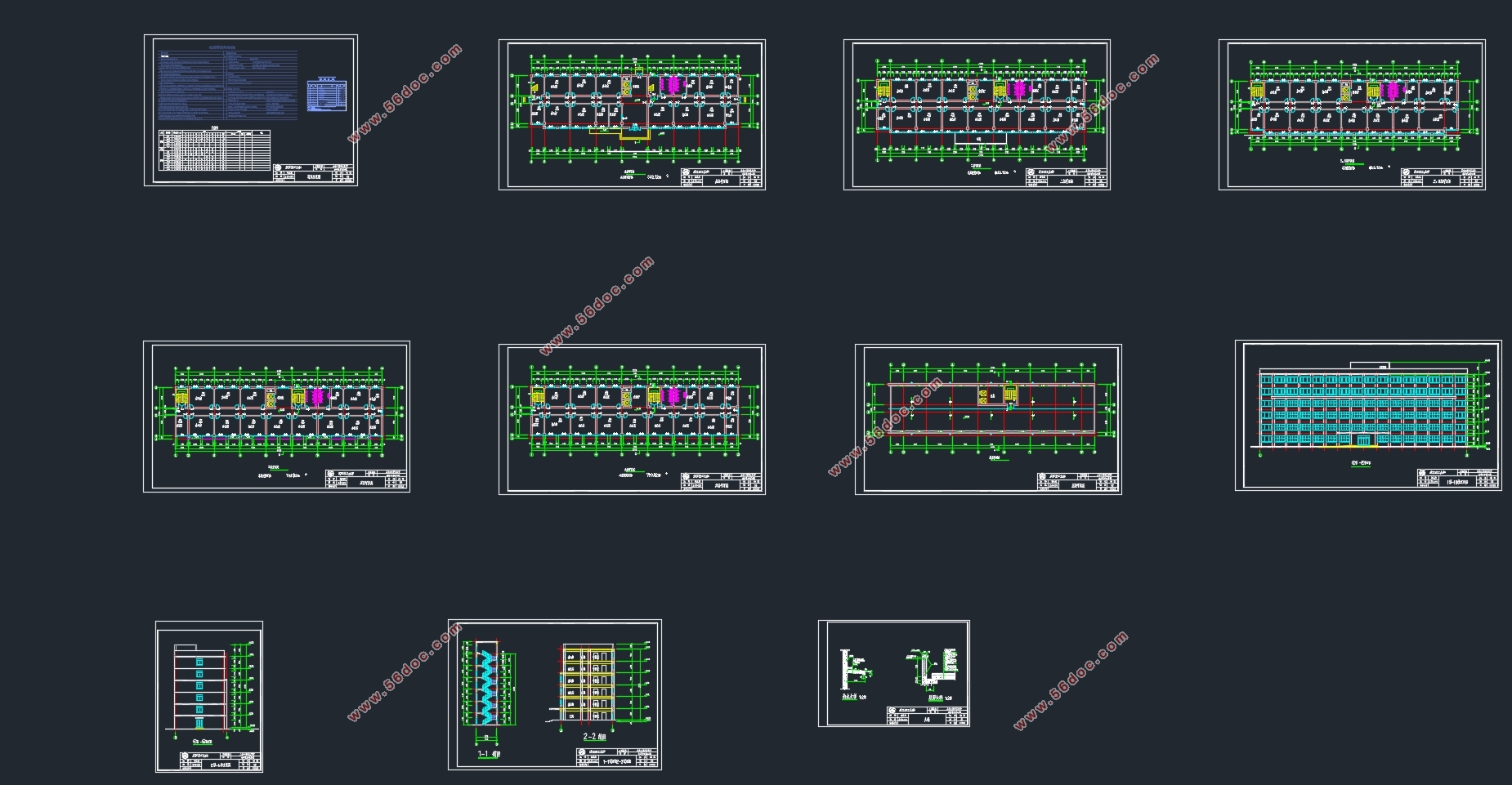

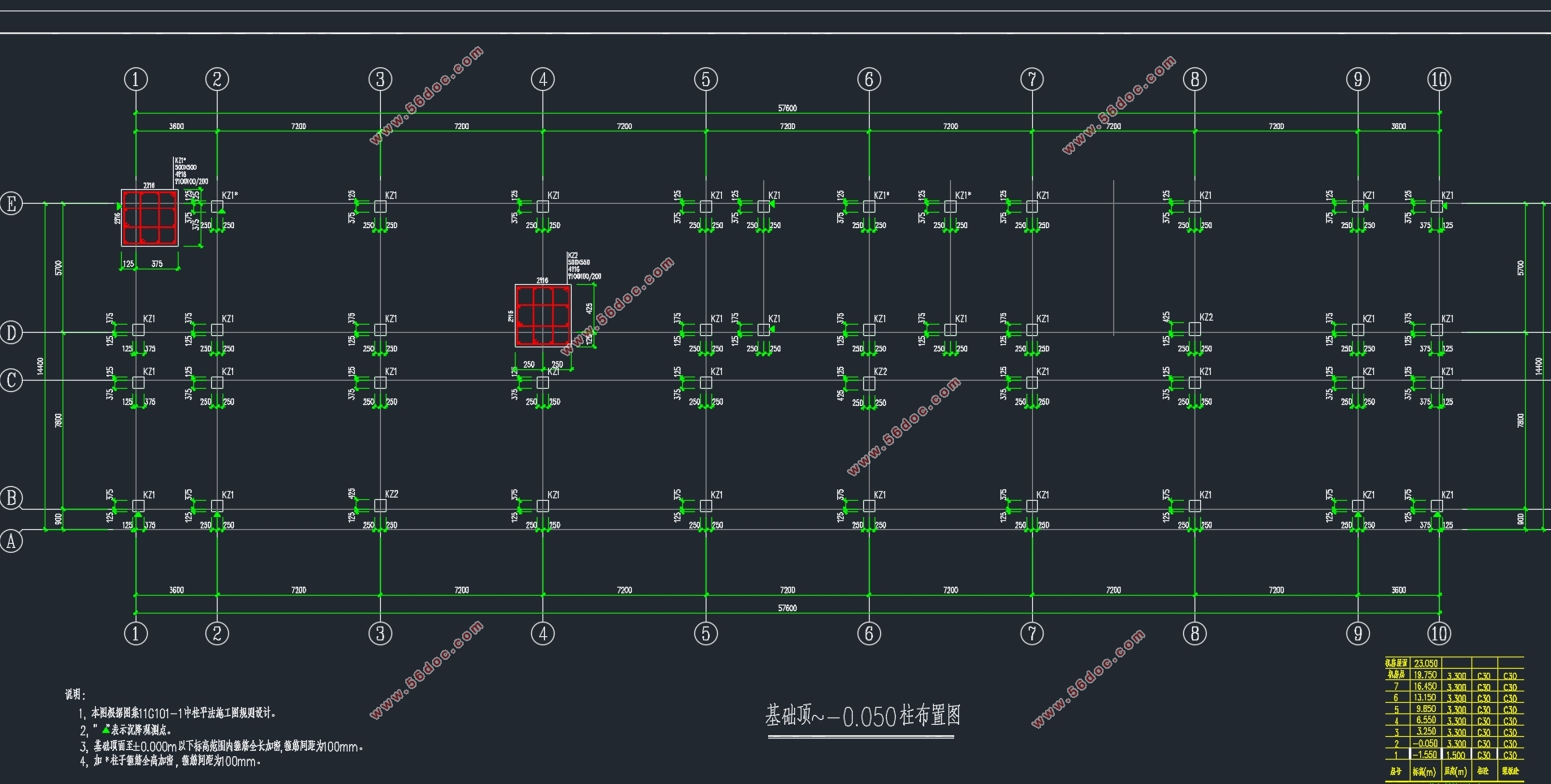

六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)(任务书,开题报告,设计计算书11000字,CAD建筑图10张,CAD结构图18张)

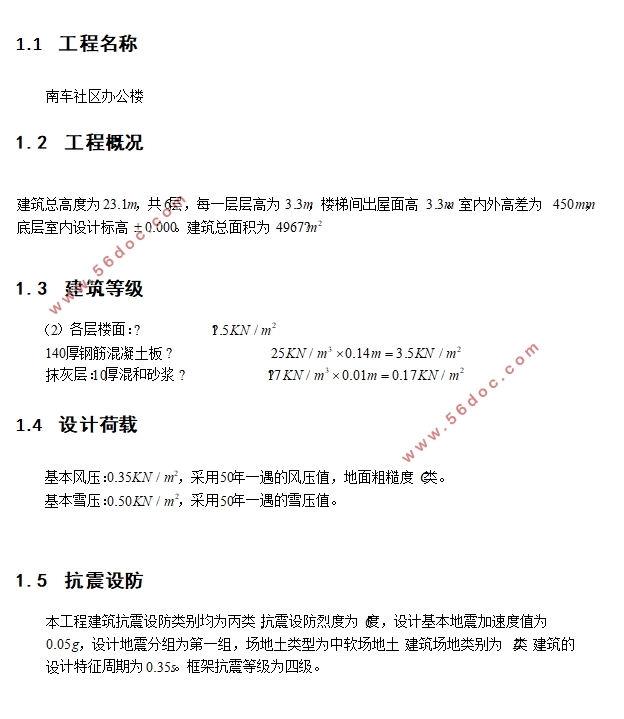

在建筑设计部分主要是进行选型,并确定选型方案及建筑构造和各部分的制作方法,再一次次的调整确定了建筑方案和得出建筑施工图后。当我在做结构的设计时,我选择了第③轴的横向的框架来作为本次手算的部分,在这个过程中,首先我要先弄明白这榀框架的主次梁搭接和柱的布置,自己先对它的传力路径有足够明确的认识,此外要对结构可能受到的荷载有细致耐心的统计,要计算各种不同荷载下结构中梁板柱所受的内力,并细心的对各种荷载产生的内力进行组合,从而在各构件的最不利截面进行控制。
另外,在此计算书中我还对这栋建筑中除了主体部分意外同样重要的两个部分进行了设计,也就是建筑的地基和楼梯部分,在这个过程中我计算了平台板,平台梁,梯段梁等各种构件的内力并给他们进行了相应的配筋同时进行了施工图的绘制。此外我还进行了基础的计算和布置,我采用的是独立基础,采用阶梯式基础的形式。
关键词:土木工程,毕业设计,钢筋混凝土框架结构,办公楼,结构设计


六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)
六层4966平米社区办公楼钢筋混凝土框架结构设计(含建筑图结构图)


目录
摘要    - 2 -
Abstract    - 3 -
绪论    - 1 -
1 设计资料    - 2 -
1.1  工程名称    - 2 -
1.2  工程概况    - 2 -
1.3  建筑等级    - 2 -
1.4  设计荷载    - 2 -
1.5  抗震设防    - 2 -
1.6  气象资料    - 3 -
1.7  地质资料    - 3 -
1.8  材料选用    - 3 -
2 结构选型    - 4 -
2.1  柱网布置    - 4 -
2.2  框架结构承重方案的选择    - 4 -
2.3  计算单元选取    - 4 -
2.4  梁、柱截面尺寸的初步估计    - 8 -
2.4.1  梁截面初选(③轴)    - 8 -
2.4.2  柱截面初选(③轴)    - 8 -
3 侧移刚度的计算    - 10 -
3.1  梁线刚度ib的计算(I=2I0)    - 10 -
3.2  柱线刚度ic的计算(I=I0)    - 10 -
3.3  相对线刚度计算    - 10 -
4 恒荷载作用下内力计算    - 12 -
4.1  恒荷载标准值计算    - 12 -
4.2  恒载作用下框架的所受荷载    - 13 -
4.2.1框架梁的恒载    - 15 -
4.2.2柱纵向集中恒荷载计算    - 20 -
4.3  恒载作用下框架的内力计算    - 21 -
5活荷载标准值计算    - 30 -
5.1活荷载标准值    - 30 -
5.2活载作用下框架所受荷载    - 30 -
5.2.1屋面与楼面活载    - 30 -
5.2.2柱的集中力    - 32 -
5.3  活载作用下框架的内力计算    - 33 -
6 风荷载作用    - 38 -
6.1  风荷载标准值    - 38 -
6.2  侧移刚度D    - 41 -
6.3  风荷载作用下框架侧移计算    - 42 -
6.4  框架柱的剪力分配计算    - 43 -
6.5  框架柱反弯点高度的计算    - 44 -
6.6  框架柱端的剪力弯矩及梁端的弯矩计算    - 45 -
7 水平地震荷载作用    - 51 -
7.1  重力荷载代表值的计算    - 51 -
7.1.1顶层重力荷载代表值    - 51 -
7.1.2二 ~六层重力荷载代表值    - 51 -
7.1.3底层重力荷载代表值    - 51 -
7.2  水平地震作用力的计算(基底剪力法)    - 52 -
7.3  水平地震作用下框架的侧移验算    - 54 -
7.4  水平地震作用下框架内力计算(D值法)    - 55 -
8内力组合    - 62 -
8.1  框架梁及其内力组合    - 65 -
8.1.1框架梁的内力的组合计算    - 65 -
8.2  框架柱的内力组合表    - 69 -
8.2.1  框架柱的内力效应组合计算    - 69 -
8.2.2 框架柱的剪力效应设计值    - 72 -
9 框架梁及框架柱的配筋    - 73 -
9.1  框架梁及其配筋    - 73 -
9.2  框架柱及其配筋    - 76 -
10 板的计算及配筋    - 80 -
10.1  双向板计算    - 80 -
10.1.1  板所受荷载的设计值    - 82 -
10.1.2  内力的计算    - 82 -
11 楼梯设计    - 87 -
11.1示意图:    - 87 -
11.2基本资料:    - 87 -
11.3计算过程:    - 88 -
11.4计算结果:(为每米宽板带的配筋)    - 89 -
11.5跨中挠度计算:    - 89 -
11.6裂缝宽度验算:    - 91 -
12 基础设计    - 93 -
12.1设计依据    - 93 -
12.2示意图    - 93 -
12.3计算信息    - 93 -
12.4计算参数    - 94 -
12.5计算作用在基础底部弯矩值    - 95 -
12.6验算地基承载力    - 95 -
12.7基础冲切验算    - 95 -
12.8基础受剪承载力验算    - 99 -
12.9柱下基础的局部受压验算    - 99 -
12.10基础受弯计算    - 99 -
12.11计算配筋    - 99 -
结束语    - 100 -
参考文献    - 102 -
致谢    - 104 -
