五层5400平米南京大学生活动中心建筑结构设计(含建筑图,施工组织)

来源:56doc.com  资料编号:5D28152 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28152
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

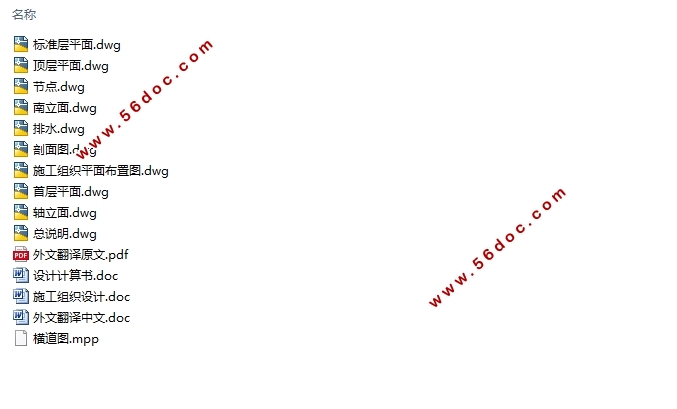

五层5400平米南京大学生活动中心建筑结构设计(含建筑图,施工组织)(外文翻译,设计计算书16000字,施工组织20000字,天正CAD图10张,横道图)
摘  要
   本工程为拟建于南京林业大学的一栋五层框架结构的大学生活动中心,建筑面积5400㎡。建筑物共5层,底层层高5.95m,标准层层高3.9m,顶层层高3.9m,总高度22.5m。本设计选取工程结构方案中4轴横向框架进行荷载、内力计算,并通过内力组合找出一组或几组内力来进行梁柱截面及节点设计。此外,还完成柱下独立基础及室内楼梯设计并绘制施工图。
关键词:框架结构  钢筋混凝土 大学生活动中心设计

Abstract
This building is a five-storey college students’activity center which is planned to be built in Nanjing forestry univeristy ,a building area of 5400 square meters. The Building has 5 floors, the height of bottom storey is 5.95m, the standard layers are 3.9m and the top storey is 3.9m. The total height of the building is 22.5m. The design selects the No. 4 axis transverse framework to do the loads and internal force calculation in order to find a group or several groups of internal forces for beam、 column and node design through the combination of internal forces. In addition, the design contains the calculations of independent foundations under columns and interior staircase.
Key Words: Frame Structure; Reinforced Concrete;college students      activity center
第一章 绪论
1.1 工程概况
此工程建于南京林业大学院内,拟建场地地形平坦,平面尺寸为60m×18m;拟建活动中心地上5层,底层层高5.95m,2-5层每层层高3.9m,其中包括多功能厅、绘图室、乒乓球室、办公室、健身房、会议室等。工程采用框架结构,结构安全等级二级,设计使用年限50年,耐火等级为一级,抗震设防烈度7度,地震分组为第一组,丙类建筑,Ⅱ类建筑场地;室外年均气温16℃,最高气温41.7℃,最低气温-5℃;最大积雪深度56mm,基本雪压0.65kN/m2;基本风压0.40kN/m2。
1.2 设计内容与方法
1.2.1 建筑设计
1.建筑方案设计
根据房屋建筑学、民用建筑设计通则、民用建筑设计防火规范等相关知识进行建筑方案设计,针对工程的使用性质作出具体的设计。功能分区要细致合理、符合规范,使建筑物发挥出其应有的功能。
2.建筑施工图

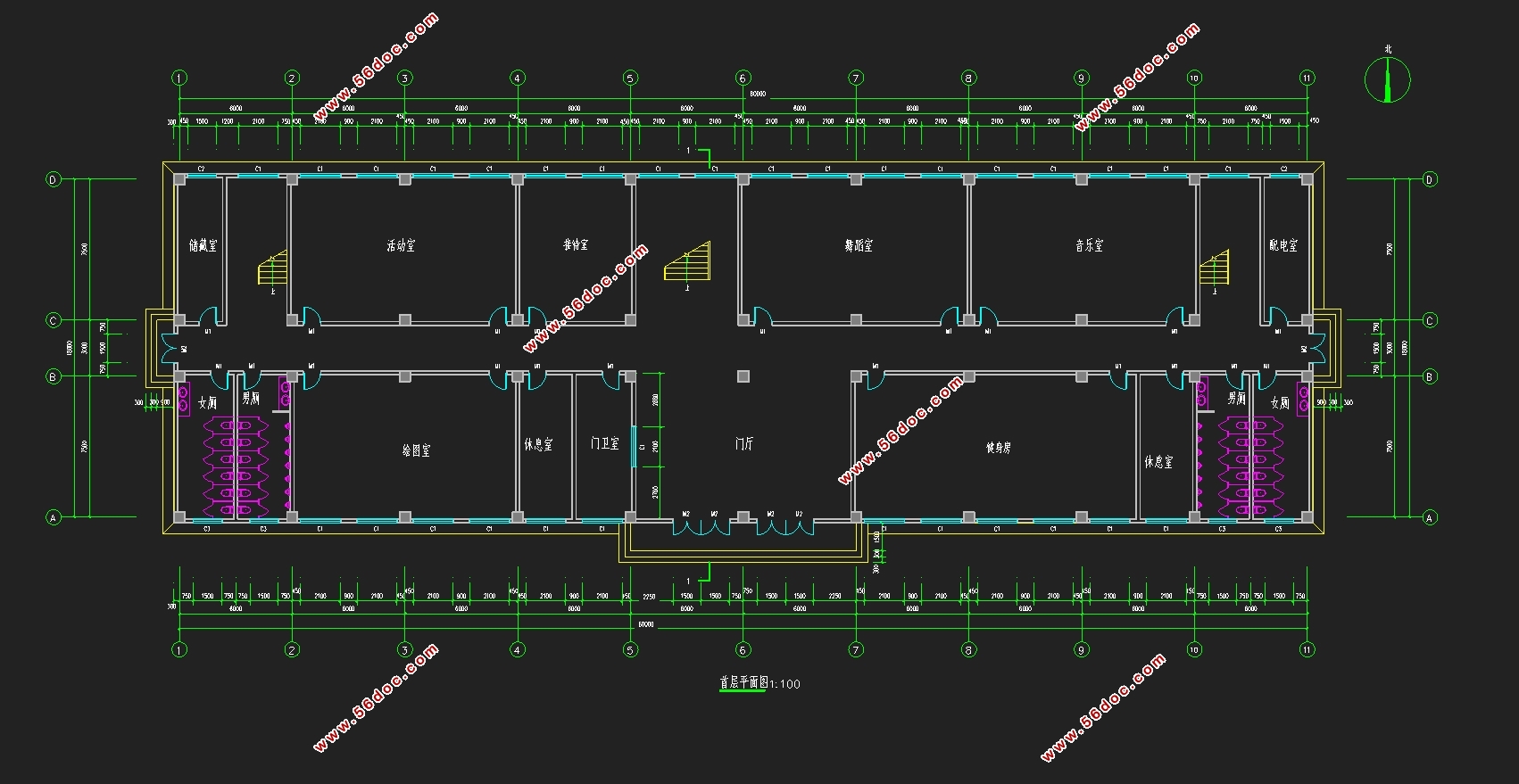

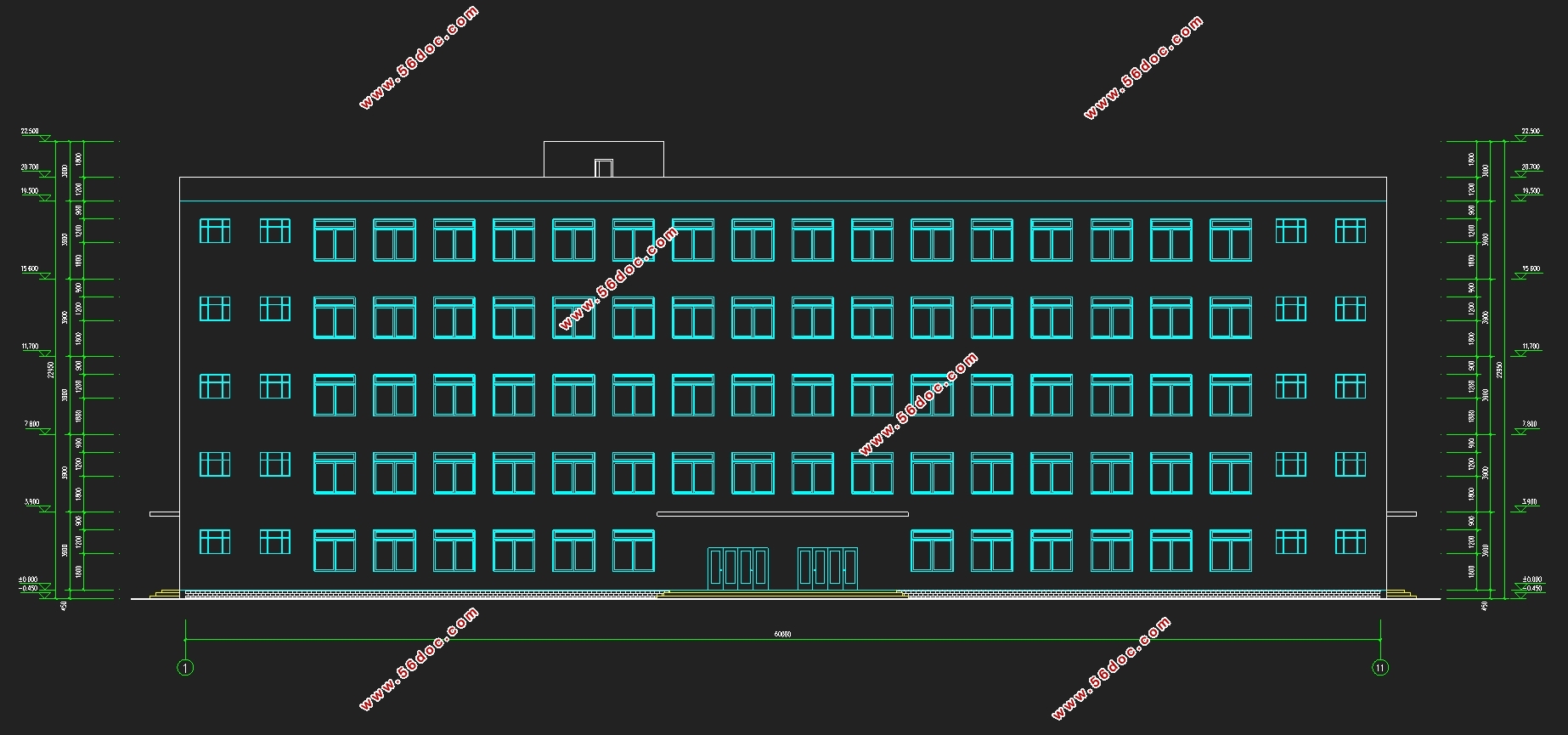

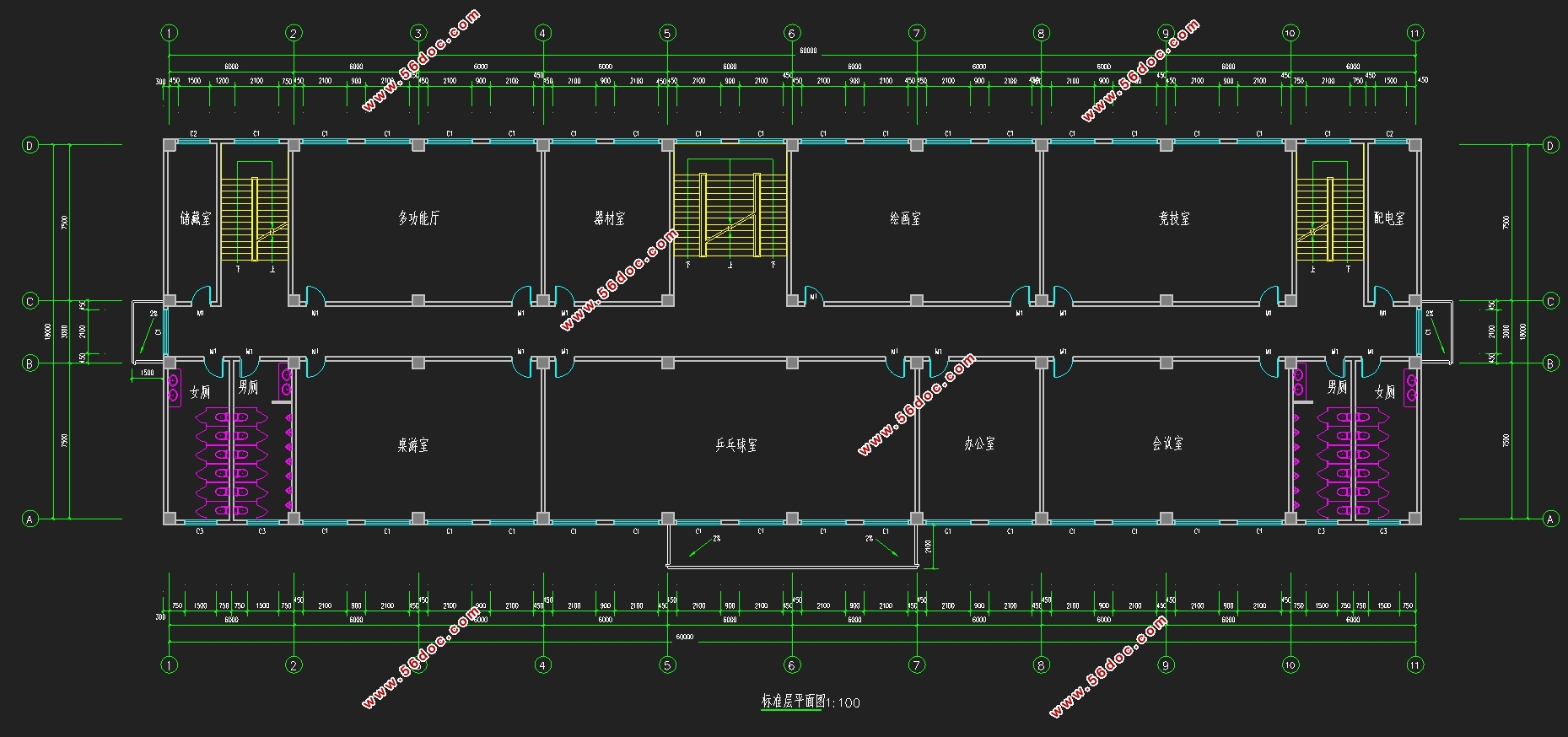

运用CAD、天正进行绘图,绘出建筑的平、立、剖等图。


五层5400平米南京大学生活动中心建筑结构设计(含建筑图图,施工组织)
五层5400平米南京大学生活动中心建筑结构设计(含建筑图图,施工组织)
五层5400平米南京大学生活动中心建筑结构设计(含建筑图图,施工组织)
五层5400平米南京大学生活动中心建筑结构设计(含建筑图图,施工组织)
五层5400平米南京大学生活动中心建筑结构设计(含建筑图图,施工组织)


目录
摘  要    III
第一章 绪论    1
第二章 建筑设计    2
第三章 结构设计    3
第四章 结构方案    5
第五章 框架侧移刚度计算    8
第六章 重力荷载计算    10
第七章 水平荷载作用下框架结构内力和侧移计算    13
第八章 竖向荷载作用下框架结构内力计算    27
第九章 内力组合    39
第十章 截面设计    46
第十一章 现浇板设计    51
第十二章 楼梯设计    54
第十三章 基础设计    60
致  谢    66
