四层2600平米南京某科技园办公楼设计(含建筑图结构图)

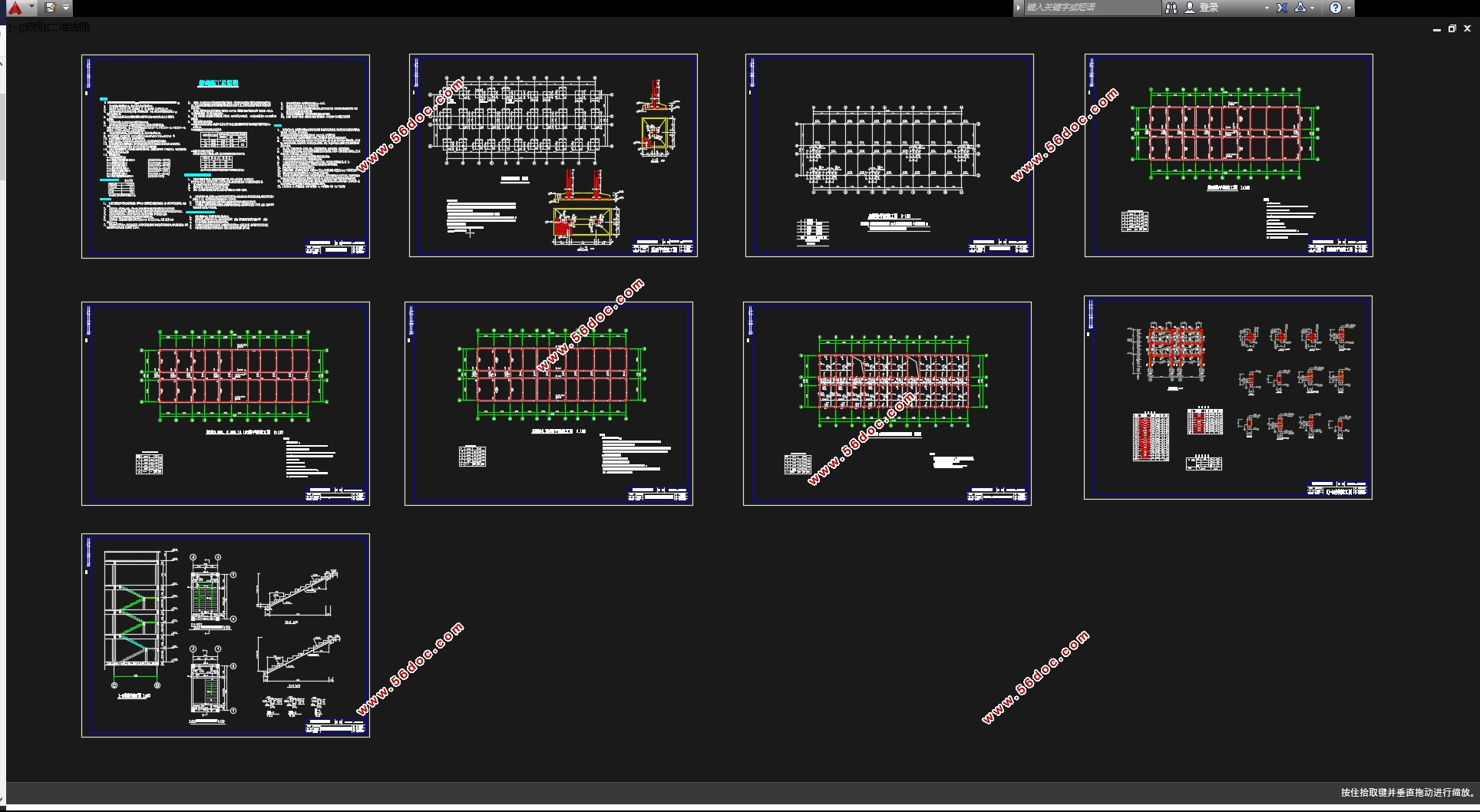

四层2600平米南京某科技园办公楼设计(含建筑图结构图)(论文计算书25000字,CAD建筑图8张,CAD结构图10张)
第一章   结构选型与布置
1.1工程地质资料及已知条件
题目：江苏省南京市某科技园办公楼设计

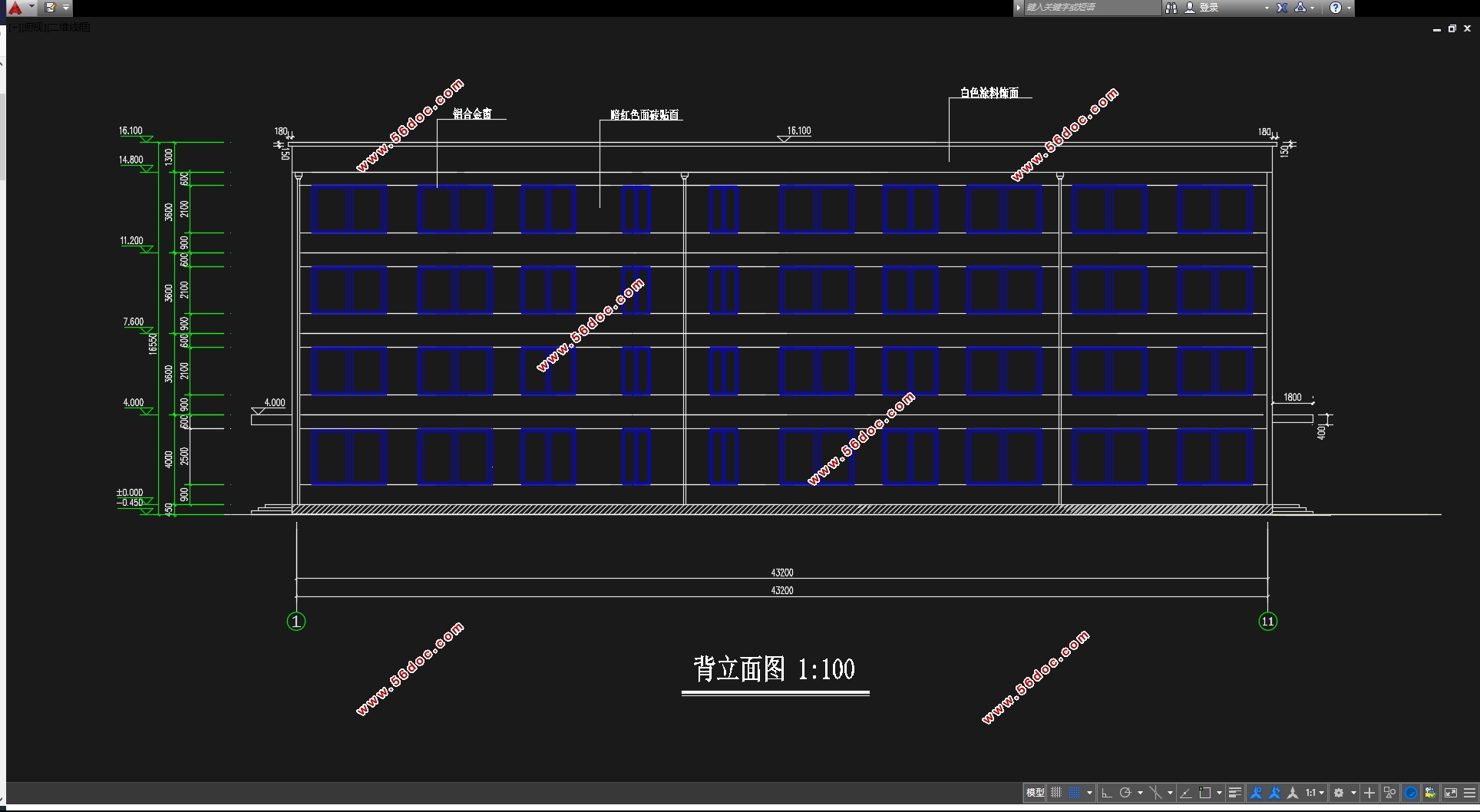

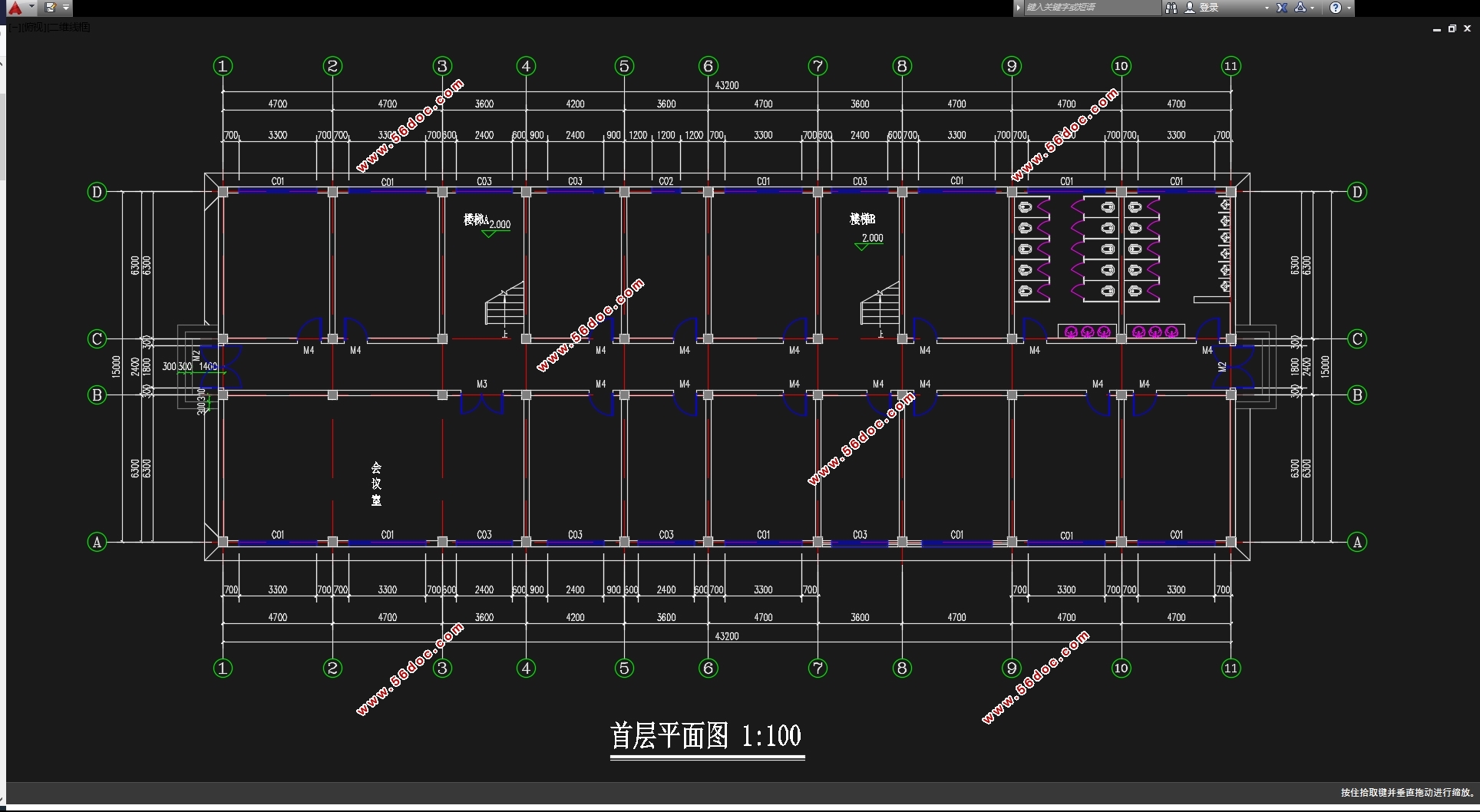

根据建筑方案图，本工程结构为四层钢筋混凝土框架，建筑面积约2600m2，建筑平面长宽约43.2m×15m，底层层高4.0m，其它层3.6m，室内外高差0.45m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级。建筑一层平面图、正立面图、左立面图及剖面图分别见图1-1、1-2、1-3、1-4，结构标准层平面及剖面简图如图1-5、1-6所示，其它条件如下：
1.气象资料
（1）基本风压值：    W0 = 0.40 KN/m2
（2）基本雪压值：    S0 = 0.65 KN/m2
2.工程地质资料
拟建场地内地势平坦，场地平整后绝对高程为25.4m，室内设计标高相当于绝对标高26.0m，地下水位在绝对标高24.5m以下，对混凝土无侵蚀性。地层结构及各层物理力学性能如下：
I层约0.4m厚：杂填土，杂色，松散，可塑，夹较多的碎砖石
     II层约1.3m厚：粉质粘土，砖红色，软塑，较均匀，但物理力学性质较差，fk=120kPa
III层约4.7～8m厚：细砂，黄色，中密～密实，饱和，fk=260kPa
IV层约2.1m厚：粉质粘土，黄褐色，可塑，饱和，较均匀，fk=210kPa
V层约5.2m厚：细砂，黄色，密实，饱和，场地内分布均匀，且物理力学性质较好，fk=260kPa
VI层3.6m厚：细砂～中砂，灰黄～灰色，中密～密实，饱和，fk=270kPa
VII层2.5m厚：粘土，灰绿～灰褐色，可塑，丰富的高岭土，fk=280kPa
VIII层未钻透：粘土，黄褐色～黄色，硬塑，高岭土，fk=320kPa

3.抗震设防烈度：七度，(基本地震加速度为 0.10 g)，设计地震分组为第一组。（假定场地覆盖层厚度大于9 m，小于80 m。）
 4.荷载资料
（1）办公楼楼面活载，查《建筑结构荷载规范》(GB 50009–2001)，确定楼面活载标准值为2 KN/m2，办公楼走廊、楼梯楼面活载标准值为2.5KN/m2；
（2）不上人屋面：活载标准值为0.7 KN/m2；
（3）屋面构造：
防水层（柔性）：三毡四油铺小石子
找平层：15mm厚水泥砂浆
     找坡层：40mm厚水泥石灰焦渣砂浆3‰找平
     保温层：80mm厚矿渣水泥
     结构层：120mm厚现浇钢筋混凝土板
     抹灰层：10mm厚混合砂浆
（4）楼面构造：
水泥楼面：10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶；
（5）围护墙：
围护墙采用200厚混凝土空心小砌块(容重2.36 KN/m2），M5混合砂浆砌筑，双面粉刷 (容重3.6 KN/m2) ，每开间采用3300×2100（b×h）通长塑钢窗。
本工程采用全现浇框架结构，由于开间较小，双向板的跨度超过经济跨度不多，同时考虑使用要求，在楼面不设次梁。



目录
第一章   结构选型与布置    2
第二章    确定计算简图    4
2.1确定计算简图    4
2.2梁、柱截面尺寸    4
2.3材料强度等级    5
2.4荷载计算    5
第三章   框架内力计算    14
3.1恒载作用下的框架内力    14
3.2活载作用下的框架内力    22
3.3风荷载作用下的位移、内力计算    37
3.4地震作用下横向框架的内力计算    41
第四章 框架内力组合    50
第五章    框架梁柱截面设计    58
第六章    楼梯结构计算设计    68
6.1梯段板计算    68
6.2休息平台板计算    69
6.3梯段梁TL1计算    70
第七章  现浇楼面板设计    71
7.1跨中最大弯矩    72
7.2求支座中点最大弯矩    73
7.3 A区格    73
7.4 E区格    74
第八章  基础设计    76
8.1荷载计算    77
8.2确定基础底面积    77
8.3基础结构设计（混凝土选用C30）    81
主要参考文献    85
