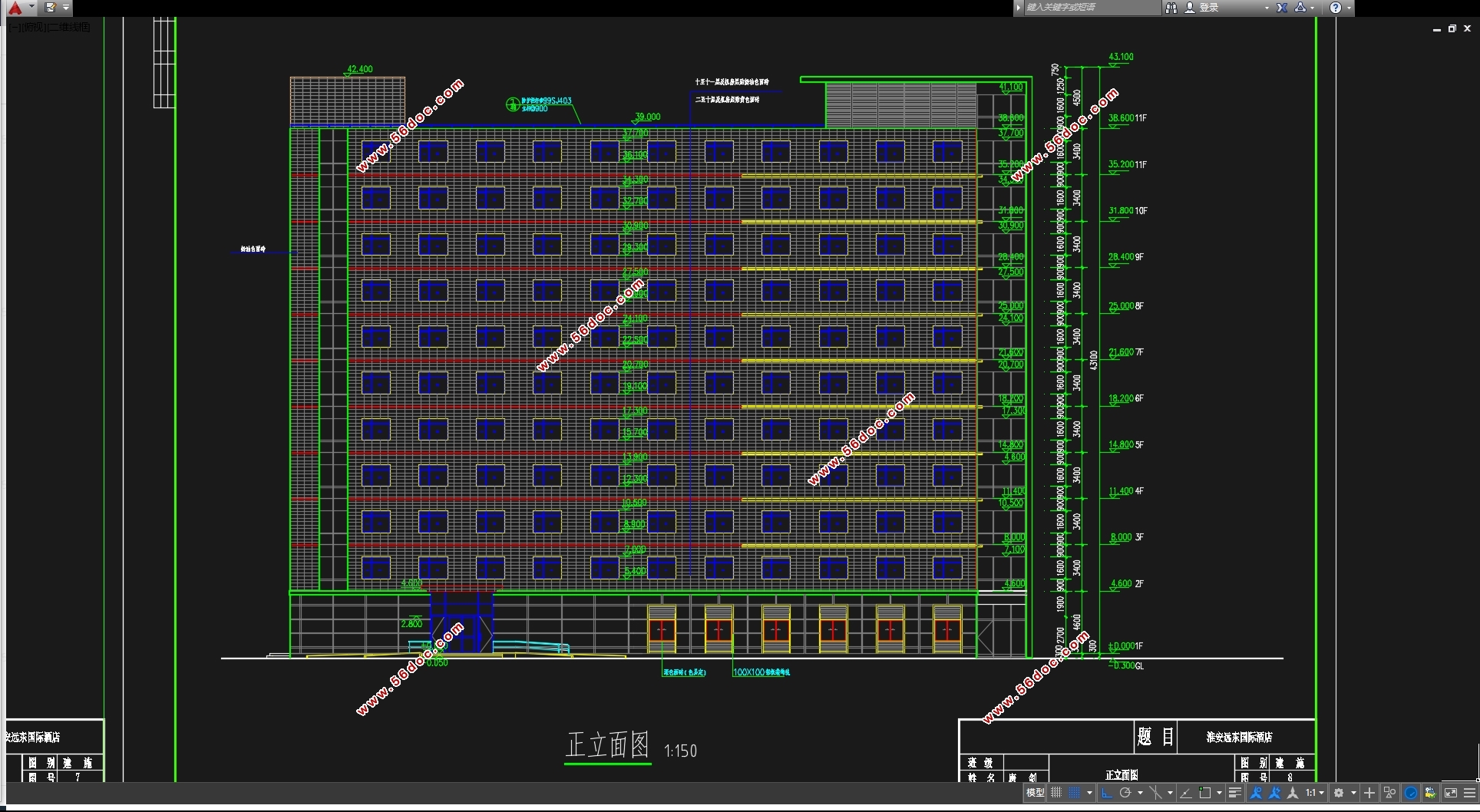

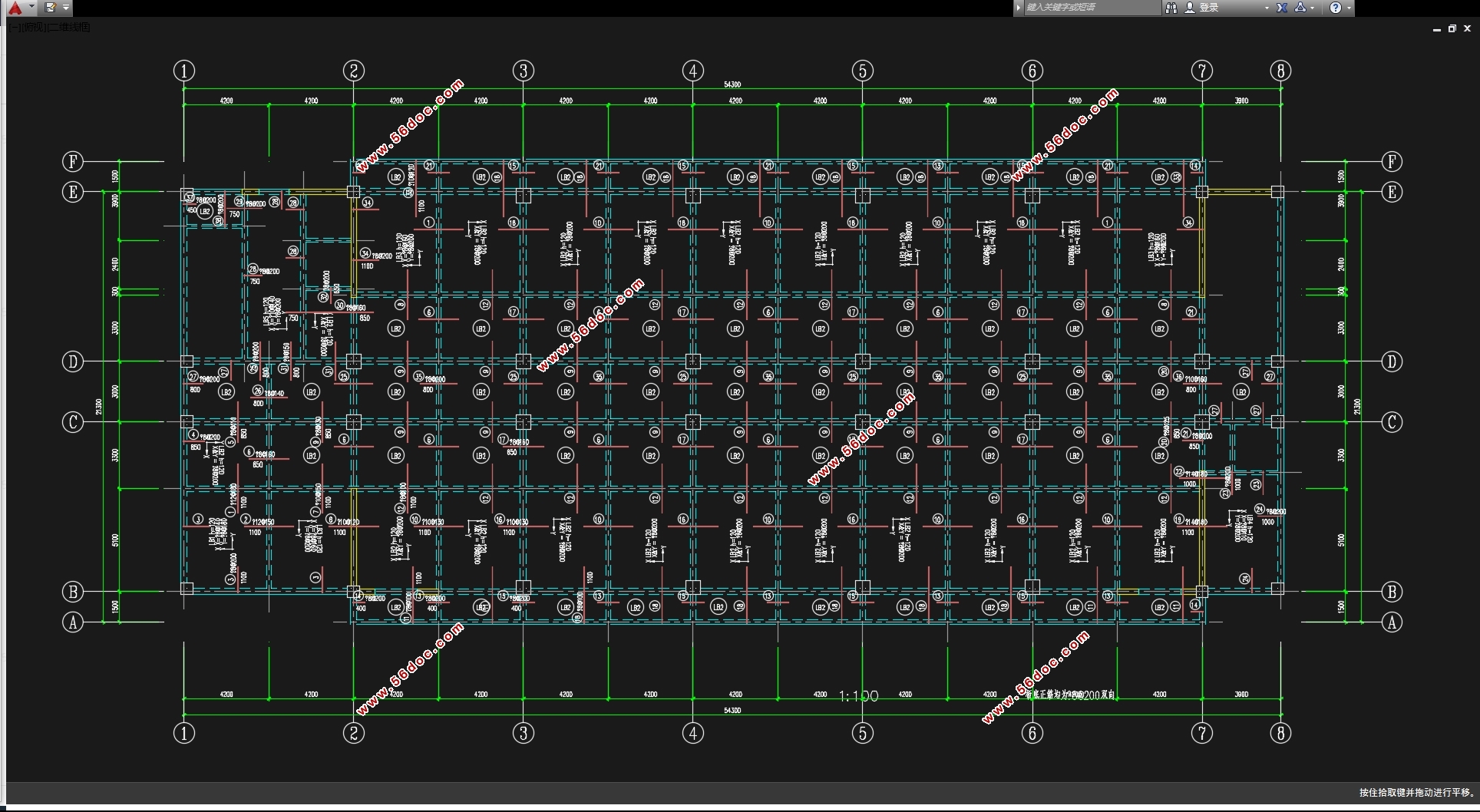

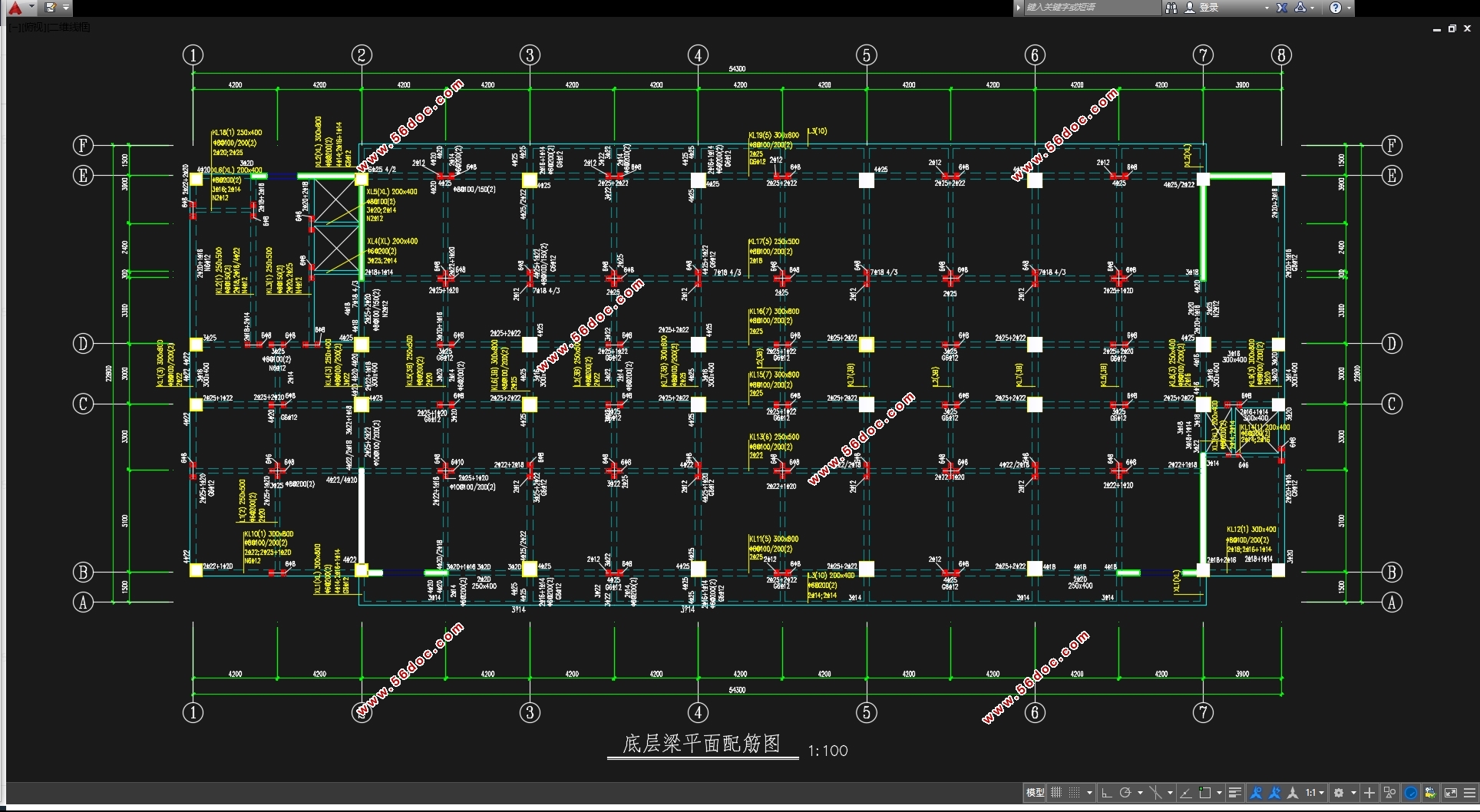

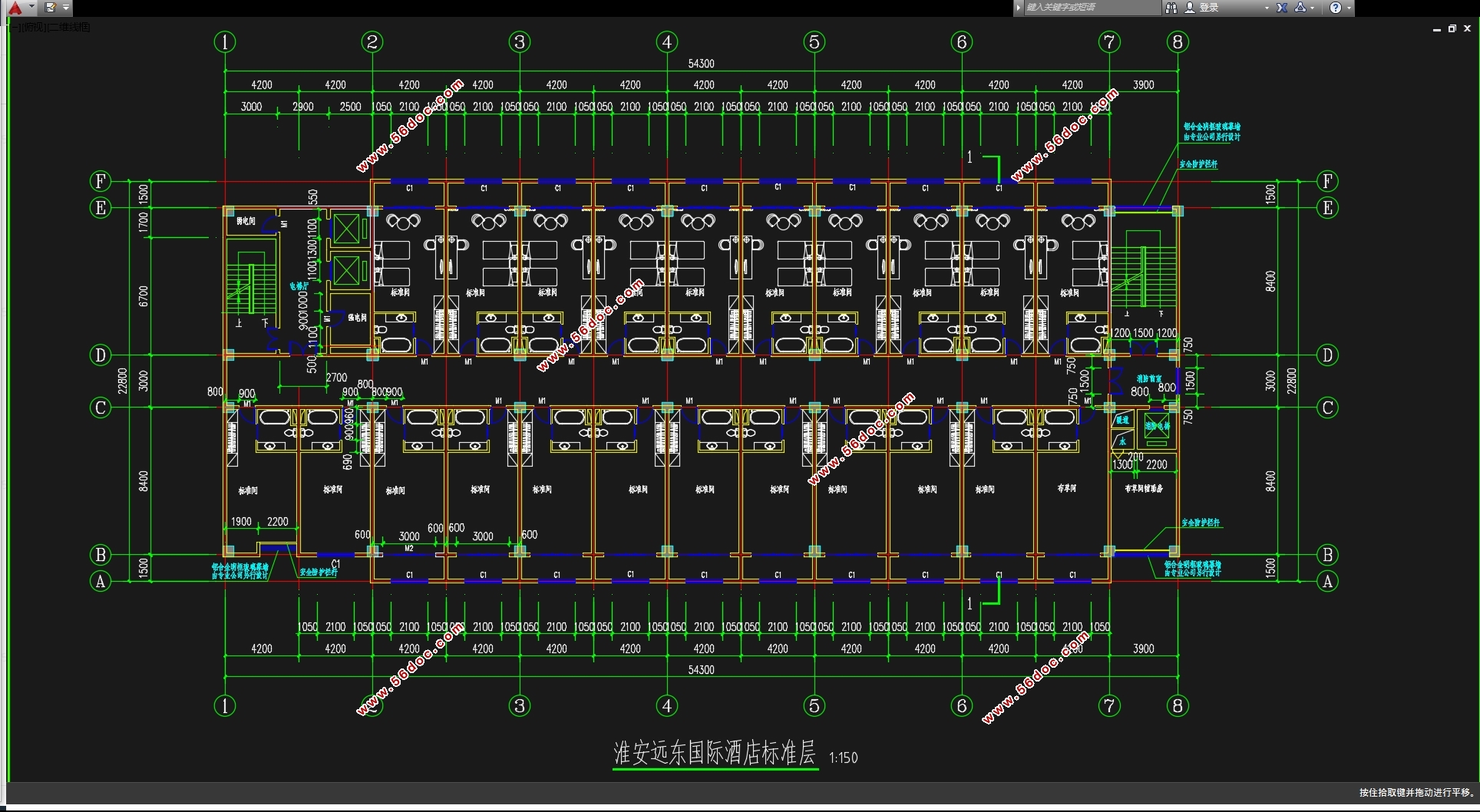

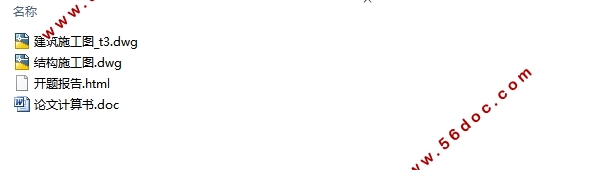

淮安市某十一层国际酒店框架—剪力墙结构设计(含建筑图结构图)(开题报告,计算说明书23000字,CAD建筑图9张,CAD结构图9张)
摘要
本工程位于江苏省淮安市，是一座主体为 11 层的酒店旅馆大楼。该楼主要用于酒店，一层主要为商业门面房、接待大厅和咖啡厅。二层以上为旅馆住房。该楼总长 54.3M（轴线）、宽 22.8M，主体高 38.6M。大楼建筑美观，设施齐全，布局合理，四周环境优美，交通方便。该楼标准层层高为 3.4M，一层层高为 4.6M。
鉴于结构安全、经济合理等多方面的因素，本楼采用框架—剪力墙结构。一层至顶层的剪力墙厚度均为 250MM。各层楼板及屋面板板厚均为 120MM。框架柱截面尺寸：一层至地上五层的中柱为700MM×700MM，边柱为 600MM×600MM。六至十一层的中柱为 600MM×600MM，边柱为 500MM×500MM，角柱为 500MM×500MM。框架梁截面尺寸：横向主梁为 300MM×800MM,横向次梁为 250MM×500MM 和 200MM×400MM，纵向主梁为 300MM×800MM、纵向次梁为250MM
×500MM。连梁的截面尺寸均为 25000×400MM。整个结构从地下一层到地上五层采用混凝土等级均为 C40，钢筋等级为 HRB400；地上六层至顶层的混凝土等级为 C35，钢筋等级为HRB335。
本工程地震设防烈度为 7 度，设计基本地震加速度为 0.15G。场地土类别为二类，采用人工挖孔桩。为了提高整体抗震性能，本工程所有的梁板柱均为现浇。
关键词： 抗震 剪力墙 高层建筑 刚度 截面设计
The General Situation of the Engineering
Abstract
This engineering located in Huaian, Jiangsu province.It is a hotel in a court which has a main body of eleven floors. The first floor of the building is use for a shopping center and coffeehouse and the other is for housing. The building has atotal length of 54.3 meters (axes length), and a width of 22.8 meters. The environment around iselegance; the facilities are sufficient; the layout is reasonable. All these supply a comfortable environment to clerks. The first and the second floor of the building is 4.6 meters high .and each standard floor is 3.4 meters high.
In view of the multiple factors such as the structure safety and the reasonable economy, this building is a frame-shear wall structure. The detailed disposal of shearing force wall is shown by picture 1. The shearing force wall’s thickness of each floor is 300 millimeters. The board’s thickness of each floor is 120 millimeters. The size of frame poles’ section is as follows: the interior column of the underground first to five floor is 700mm×700mm and the side column is 600mm×600mm; floor: the interior column of the six to eleven floor is 600mm×600mm and the side column is 500mm×500mm .The size of frame girder’s section: horizontal main girder is 300mm×800mm, horizontal secondary girder is 250mm×500mm and 200mm×400mm, vertical main girder is 300mm×800mm、250mm×500mm and 200mm×400mm. The concrete level of the first to fourth floors’ poles, shearing force walls, and girders is C40; the concrete level of the fifth to 11st floors’ poles, shearing force walls, and girders is C35.
The earthquake fortification intensity is 7 degree, and the earthquake acceleration is 0.15g. The category of site is 2, using the manual hole digging pile. In order to enhance seismic performance, the cast-in-place beam-slab-column are used in the project.
Key words: earthquake resistance, shearing force wall, high-rise building, stiffness, section
1.1 工程地点及工程概况
本工程位于淮安市，为淮安远东国际酒店。结构主体采用钢筋混凝土框架-剪力墙结构，主体高38.6m。地上十一层，地下一层。结构安全等级二级。标准层层高 3.4 米。突出主体楼房部分为电梯机房。该结构工程采用全现浇,填充墙为砌块墙，有200mm厚及100mm厚，剪力墙 250mm 厚，各层楼板厚 120mm。地下一层至五层的梁、柱、剪力墙采用 C40 混凝土，六层以上的梁、柱、剪力墙采用 C35 混凝土。
1.2 气象资料
1.2.1 基本风压：0.35KN/m
1.2.2 基本雪压：0.40KN/m
1.3 工程地质资料
土层代号 土层名称 土层深度（m） 土层特征描述 地基承载力特征值（KPa） qsia
（KPa） qpa
（KPa）
1 素填土 0~0.8 黄灰色，含少量碎石，砖块，局部夹杂少量黑色填土。
2 粉土 0.8~3.2 黄灰色，很湿，可塑，具水平层理。含铁锰质氧化浸斑。e=0.805 195 22
3 粉细砂 3.2~5.5 黄灰色，很湿，可塑～硬塑，含铁锰质氧化浸斑。中密 216 24
4 粉质粘土 5.5~8.0 灰黄色，湿，硬塑，杂青灰色条纹，中偏低压缩性，中高强度。IL=0.75 222 27
5 中等风化岩 8.0~15.8 褐黄色、肉红色,手折不断,锤击可碎, 1500 26 700
摘要…………………………………………………………………………………………1
Abstract……………………………………………………………………………………..2
第1章 设计资料 8
1.1 工程地点及工程概况 9
1.2 气象资料 9
1.2.1 基本风压：0.35KN/m 9
1.2.2 基本雪压：0.40KN/m 9
1.3 工程地质资料 9
1.4 楼面活载 9
第2章 结构布置及初选截面尺寸 10
2.1 各构件的截面尺寸初估如下： 11
2.2 梁截面尺寸 12
第3章 荷载标准计算 13
3.1 恒载 14
3.1.1 屋面恒载 14
3.1.2 楼面恒载 14
3.1.3 卫生间恒载 15
3.1.4 墙体 15
3.1.5 梁 16
3.1.6 柱 16
3.1.7 门窗 17
3.2 活载 17
第4章 各层重力荷载计算 18
4.1 第一节点G的确定 19
4.1.1 恒载 19
4.1.2 活载 19
4.1.3 总计 20
4.2 第二——四节点G的确定 20
4.2.1 恒载 20
4.2.2 活载 21
4.2.3 合计 21
4.3 第五节点G的确定 21
4.3.1 恒载 21
4.3.2 活载 22
4.3.3 合计 23
4.4 第六——十节点G的确定 23
4.4.1 恒载 23
4.4.2 活载 24
4.4.3 合计 24
4.5 第十一节点G的确定 24
4.5.1 恒载 24
4.5.2 活载 25
4.5.3 合计 26
4.6 第十二节点G的确定 26
4.6.1 恒载 26
4.6.2 活载 26
4.6.3 合计 26
第5章 框架、剪力墙及连梁刚度`计算 27
5.1 框架的等效剪切刚度CF 27
5.1.1 柱线刚度计算 27
5.1.2 梁线刚度计算 27
5.1.3 框架柱横向侧移刚度 27
5.2 剪力墙的等效刚度EIEQ 28
5.2.1 横向剪力墙的刚度计算 28
5.3 连梁约束刚度CB 32
5.3.1 LL-1 32
5.3.2 LL-2 34
5.4 主体结构刚度特征值 35
第6章 水平地震作用效应分析 36
6.1 水平地震荷载计算 36
6.1.1 结构基本自振周期 36
6.1.2 总水平地震作用 36
6.1.3 各楼层质点的水平地震作用 36
6.2 框架—剪力墙协同工作计算 37
6.2.1 框架-剪力墙协同工作计算简图 37
6.2.2 结构 值及荷载类型计算 38
6.2.3 内力计算 39
6.2.4 位移计算 40
第7章 地震作用下连梁内力计算 42
7.1 LL-1 42
7.2 LL-2 43
7.3 地震作用下连梁内力（单根联系梁），计算结果见下表 44
第8章 地震作用下剪力、弯矩在剪力墙上的分配 46
第9章 地震作用下框架内力计算 48
9.1 框架地震剪力VF在各框架柱间分配（取⑤轴一榀横向框架） 48
9.1.1 框架剪力调整 48
9.1.2 第i层第m个柱所分配的剪力 48
9.1.3 框架柱反弯点位置 48
9.1.4 框架柱节点弯矩分配 49
9.2 框架柱轴力与框架剪力计算 50
9.2.1 框架梁剪力 50
9.2.2 框架柱轴力 50
9.2.3 计算结果见下表 50
第10章 竖向荷载作用下框架内力分析（分层法） 52
10.1 框架内力计算（以⑤轴横向框架为例） 52
10.1.1 荷载及计算简图 52
10.1.2 框架弯矩计算 66
10.1.3 跨中弯矩计算 81
10.1.4 梁剪力及柱轴力计算 81
10.1.5 柱轴力计算过程及结果见下表（竖向荷载下） 83
第11章 框架梁柱内力组合 84
11.1 梁内力组合 84
11.2 柱内力组合 88
第12章 剪力墙内力组合 91
12.1 剪力墙在竖向荷载下内力计算 92
12.2 内力计算 93
12.2.1 弯矩计算 93
12.2.2 轴力计算 94
12.2.3 内力组合 94
第13章 连梁内力组合 95
13.1 连梁内力组合 95
第14章 截面设计与配筋计算 96
14.1 框架梁（正、斜）截面设计 96
14.1.1 正截面受弯承载力计算 96
14.1.2 斜截面抗剪设计（三级抗震） 98
14.2 框架柱截面设计 100
14.2.1 正截面设计 100
14.2.2 斜截面设计 101
14.3 剪力墙截面设计 102
14.4 连梁截面设计 104
第15章 楼梯设计 107
15.1 梯段板设计 107
15.1.1 荷载计算 107
15.1.2 截面设计 107
15.2 平台板的荷载 108
15.2.1 荷载设计 108
15.2.2 截面设计 108
15.3 平台梁TL1设计 109
15.3.1 荷载计算 109
15.3.2 截面设计 109
第16章 双向板设计 111
16.1 荷载设计值 111
16.2 计算跨度 111
16.3 弯矩计算 111
16.4 截面设计 112
第17章 框架和剪力墙基础设计 113
17.1 边柱桩基设计 113
17.1.1 单桩竖向承载力标准值 113
17.1.2 布桩 114
17.1.3 单桩承载力验算 114
17.1.4 桩承台计算 114
17.1.5 桩身设计 114
17.1.6 单桩竖向承载力标准值 115
17.1.7 布桩 115
17.1.8 单桩承载力验算 116
17.1.9 桩承台计算 116
17.1.10 桩身设计 116
17.2 中桩桩基设计 116
17.2.1 单桩竖向承载力标准值 117
17.2.2 布桩 117
17.2.3 单桩承载力验算 117
17.2.4 桩承台计算 118
17.2.5 桩身设计 118
17.2.6 单桩竖向承载力标准值 118
17.2.7 布桩 119
17.2.8 单桩承载力验算 119
17.2.9 桩承台计算 119
17.2.10 桩身设计 119
17.3 剪力墙的桩基设计 120
17.3.1 单桩竖向承载力标准值 120
17.3.2 布桩 120
17.3.3 单桩承载力验算 121
17.3.4 桩承台计算 121
17.3.5 桩身设计 121
17.3.6 单桩竖向承载力标准值 121
17.3.7 布桩 122
17.3.8 单桩承载力验算 122
17.3.9 桩承台计算 122
17.3.10 桩身设计 123
第18章 第十八章 PKPM电算结果 124
致谢………………………………………………………………………………………165
结语………………………………………………………………………………………166
|
