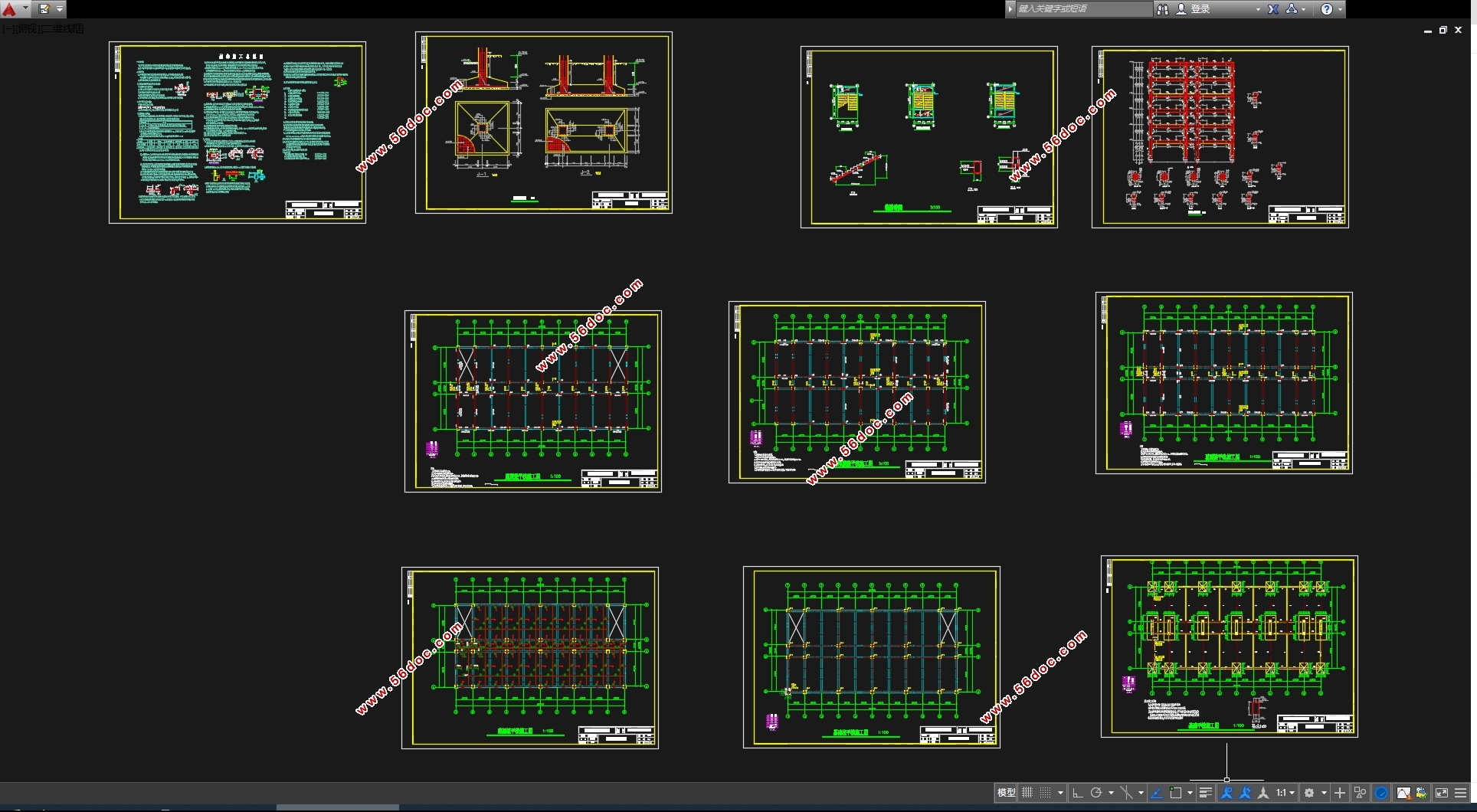

六层4800平米江苏省扬州市某中学宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11400字,CAD建筑图8张,CAD结构图9张)
中文摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架7轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用底部剪力法求出地震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土 PKPM
Title The Design of apartment building in Yangzhou
Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis7 framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design Frames structure Reinforced concrete PKPM

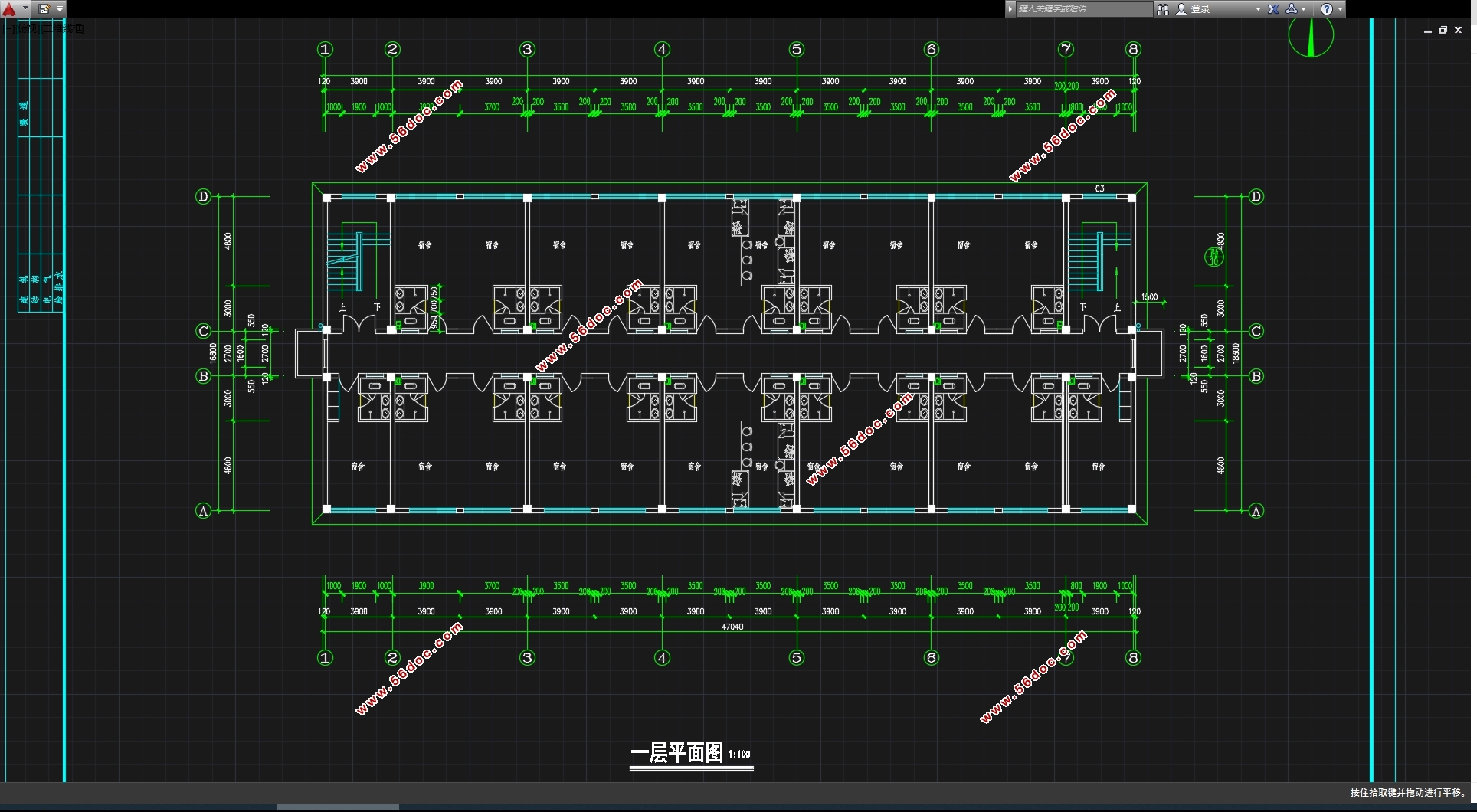

根据要求，本工程建筑面积约4800多平方米，已拟定的建筑平面轴线尺寸长40.06米，宽20.56米，为六层三跨钢筋混凝土框架结构，本毕业设计题目为实际工程应用课题。本工程位于江苏省扬州市，为中学宿舍楼。实际工程的建筑层数为六层，建筑平面长宽约40.06m×20.56m，建筑高度约23.4m，室内外高差0.45m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级；建筑抗震设防类别为重点设防类（即乙类），抗震设防烈度为7度(基本地震加速度为0.15g)，地震分组为第三组。
底层平面柱网图见附件（可以局部改变柱网）。
详见建筑图纸。条件具体如下：
1、气象资料
1）基本风压
2）基本雪压值
2、水文地质资料
(1) 经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布，约0.5m厚。
②层：粉质粘土，褐色、褐黄色。该层土场地普遍分布，约5.2m厚。
③层：粉质粘土，棕黄色，坚硬。该层土本次钻探未钻穿。
(2) 基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第2层粉质粘土，地基承载力特征值 fak=270KPa。
(3) 本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别：Ⅰ类。
