四层3648平米扬州某医院住院楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28305 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28305
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

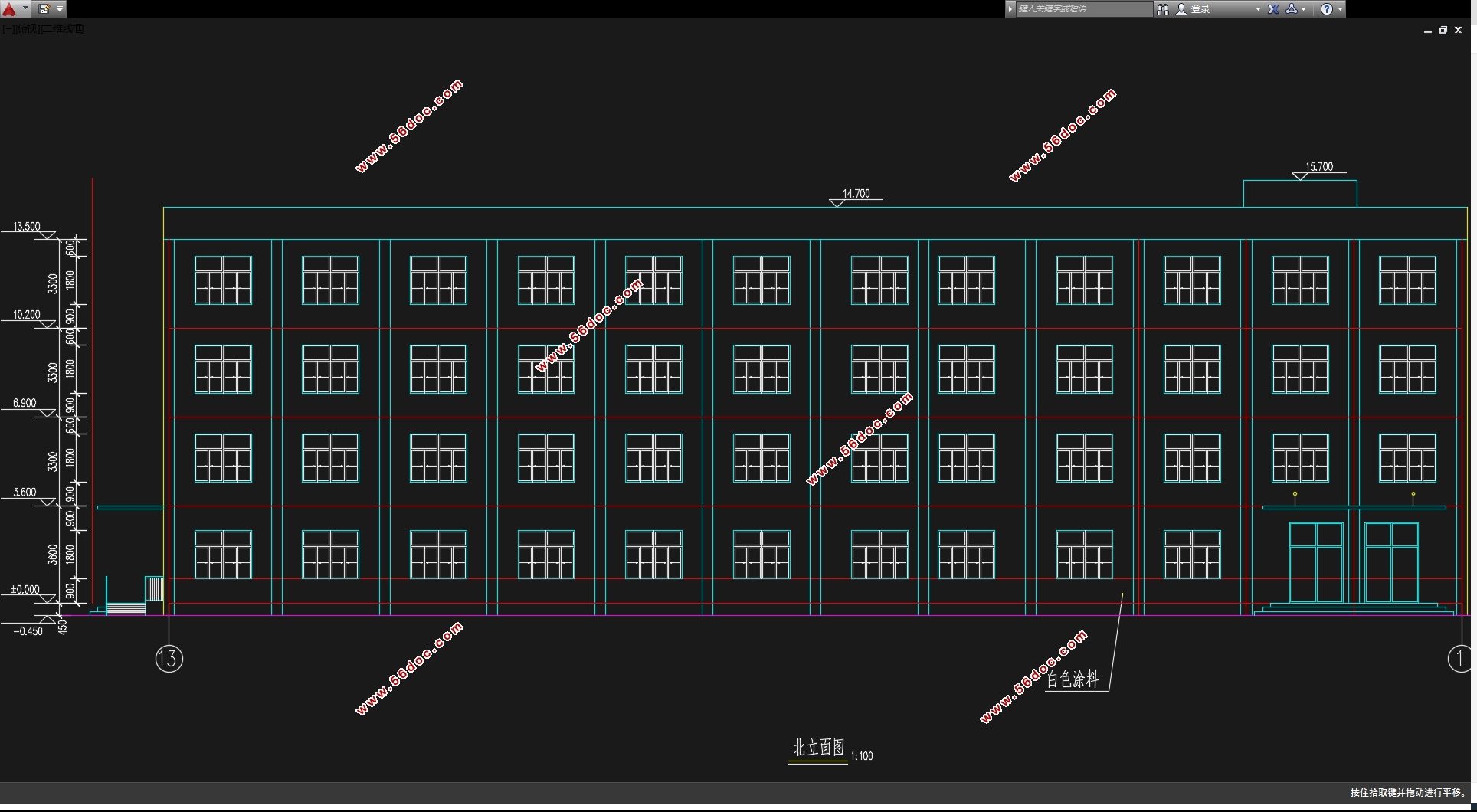

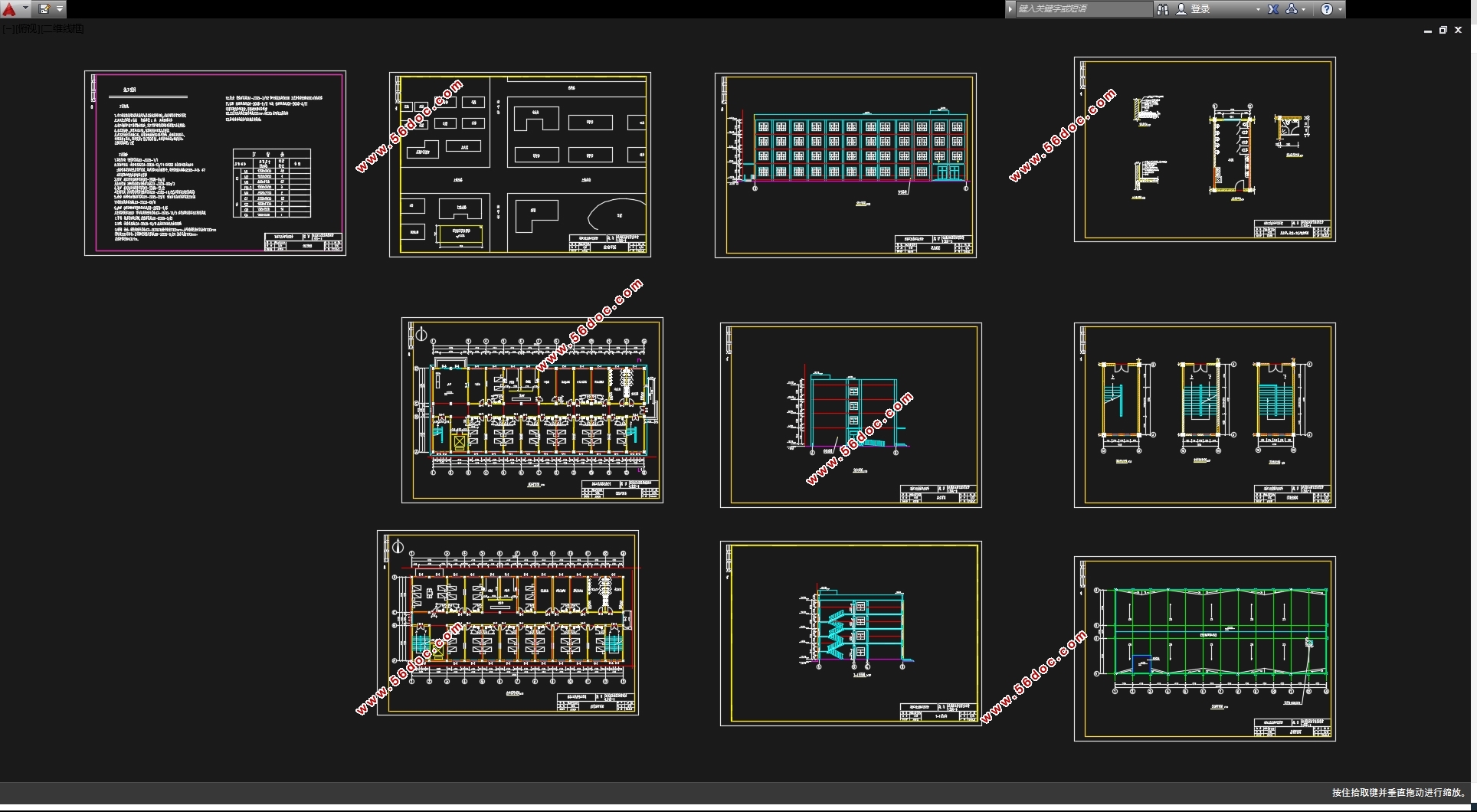

四层3648平米扬州某医院住院楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书16000字,CAD建筑图9张,CAD结构图9张)
摘  要
本工程为扬州某医院的一个医院住院楼,建筑面积位912 m2,其合理设计使用年限为50年。本计算书是设计其中的住院大楼,采用钢筋混凝土框架结构设计体系,方案一为3跨四层对称结构(8.0 m+3.0 m+8.0 m),每层纵向布置12个4.0 m的开间,设计层高为一层3.6 m,其余3.3 m。
本工程结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中,内力计算考虑以下几种荷载作用,即恒荷载、活荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用十字交叉条形基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。
关键词:框架结构;地震作用;内力;设计;配筋

Design of hospital building in a hospital in Yangzhou(Plan one)
Abstract
This project is a hospital in a hospital in Yangzhou, building area of 912 square meters, its reasonable design useful life of 50 years. This statement is the design of the hospital building, using reinforced concrete frame structure design system, one of the program of three span four layer symmetrical structure (8.0 m+3.0 m+8.0 m), each layer of longitudinal arrangement of 12 a 4.0 m standard width of a room, design the height for a layer of 3.6 m, and the remaining 3.3 m.
The design of engineering structures using multilayer reinforced concrete frame structure and basic steps: Determination of the structure calculation diagram; load calculation; internal force analysis; internal force combination; design of beam and column section reinforcement, board, stair design, based on the design and the structure construction drawing painting of. Among them, the internal force calculation to consider the following load, dead load, live load and seismic action; column and plate design by using the theory of elasticity; plasticity theory was adopted for the design of the beam; stair chooses slab stairs; the basis of selection of bar crossed foundation. In the seismic design of cross section, the design principle of strong shear weak beam, strong column weak beam, strong node weak component is followed, and the structural requirements are met..
KEYWORDS: frame structure, seismic action, internal force, design, reinforcement

本设计为三跨四层的钢筋混凝土框架结构,结构体系采用钢筋混凝土框架结构,共4层,室内外高差为0.45m,一层层高3.6m,二至四层层高3.3m。本工程的设计使用年限为50年。建筑所在场地土类别为II类,地貌形态单一,地势平坦,地下水位在天然地面以下3.0米左右,地下水水质对混凝土无侵蚀性。建筑结构的安全等级为二级。场地位于7度区,设计基本地震加速度值为0.1g,地震分组为一组。
1.1 设计标高
室内设计标高±0.000,室内外高差450 。
1.2 气象资料
基本风压:0.4  ;主导风向:冬季:西北,夏季:东南。
1.3 工程地质与水文地质资料
地基承载力特征值fak=270 kPa,土层类型为粉质粘土,Ⅱ类建筑场地。地下水位埋深为3.0m左右,地下水无侵蚀性。
1.4 抗震烈度
抗震设防烈度为7度,地震分组为第一组,三级抗震要求。
1.5 活荷载
屋面活荷载:0.7  / ;走廊、楼梯活荷载:2.0  / ,其它楼面活荷载:2.0  / 。
1.6 所用材料
混凝土C30: fc=14.3N/mm2,ft=1.43N/mm2; HPB300级钢筋:fy=270N/mm2; HRB400级钢筋: fy=360N/mm2。


四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)
四层3648平米扬州某医院住院楼设计(含建筑图结构图)


目录
摘  要    I
Abstract    II
第一章  设计资料    1
1.1 设计标高    1
1.2 气象资料    1
1.3 工程地质与水文地质资料    1
1.4 抗震烈度    1
1.5 活荷载    1
1.6 所用材料    1
第二章  结构布置及计算简图    2
2.1 结构布置    2
2.2 确定计算简图    2
2.3梁、柱截面尺寸    2
2.4材料强度等级    3
第三章  荷载计算    4
3.1屋面横梁竖向线荷载标准值    4
3.2楼面横梁竖向线荷载标准值    5
3.3屋面框架节点集中荷载标准值:    5
3.4楼面框架节点集中荷载标准值:    6
3.5地震作用    8
3.5.1建筑物总重力荷载代表值Gi的计算    8
第四章  框架内力计算    13
4.1恒载作用下的框架内力    13
4.1.1弯矩分配系数    13
4.1.2杆件固端弯矩    15
4.1.3节点不平衡弯矩    16
4.1.4内力计算    16
4.2活载作用下的框架内力    21
4.2.1梁固端弯矩:    21
4.2.2.各节点不平衡弯矩:    21
4.2.3.内力计算:    22
4.3地震作用下横向框架的内力计算    27
4.3.1  0.5(雪+活)重力荷载作用下横向框架的内力计算    27
4.3.2地震作用下横向框架的内力计算    32
第五章  框架内力组合    36
5.1例题计算    36
第七章  楼梯结构计算设计    54
7.1梯段板计算    54
7.1.1.荷载计算    54
7.1.2内力计算    55
7.1.3配筋计算    55
7.2休息平台板计算    55
7.2.1荷载计算    55
7.2.2内力计算    55
7.2.3配筋计算    55
7.3梯段梁TL1计算    56
7.3.1荷载计算    56
7.3.2内力计算    56
7.3.3配筋计算    56
第八章  现浇楼面板设计    57
8.1求支座中点最大弯矩    57
8.2 A区格    58
8.2.1求跨内最大弯矩MX(A),My(A)    58
8.2.2求支座中点固端弯矩 ,     59
8.3 D区格    59
8.3.1求跨内最大弯矩MX(D),My(D)    59
8.3.2求支座中点固端弯矩 ,     60
8.4 B区格    60
8.4.1求跨内最大弯矩MX(B),My(B)    60
8.5 C区格    61
8.5.1求跨内最大弯矩MX(C),My(C)    61
8.6 E区格    62
8.6.1求跨内最大弯矩MX(E),My(E)    62
8.6.2求支座中点固端弯矩 ,     62
第九章  基础设计    64
9.1荷载计算    64
9.2确定基础底面积    64
9.2.1  A柱:    65
9.2.2  B柱    66
9.2.3.抗震验算    67
9.3基础结构设计    68
9.3.1荷载设计值    68
9.3.2  A柱:    68
9.3.3(B-C)柱基    70
第十章  PKPM软件在框架结构设计中的应用    73
10.1软件分析结果展示    73
10.2软件分析结果与手算结果分析比较    79
结语    81
致谢    82
参考文献    83
