四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)

来源:56doc.com  资料编号:5D5852 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D5852
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

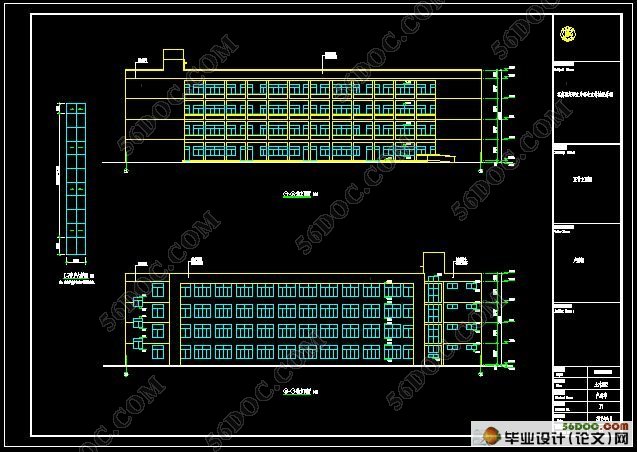

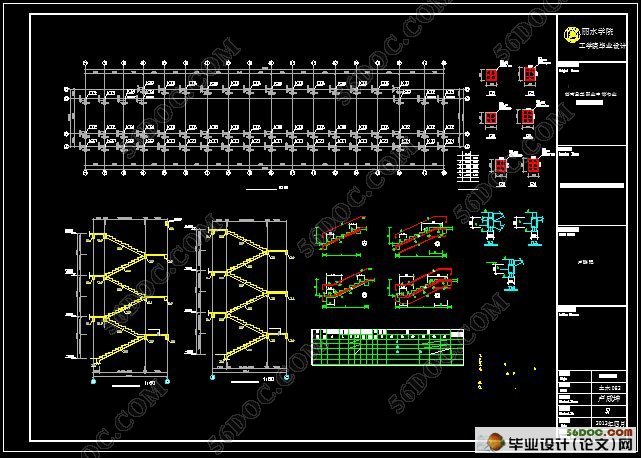

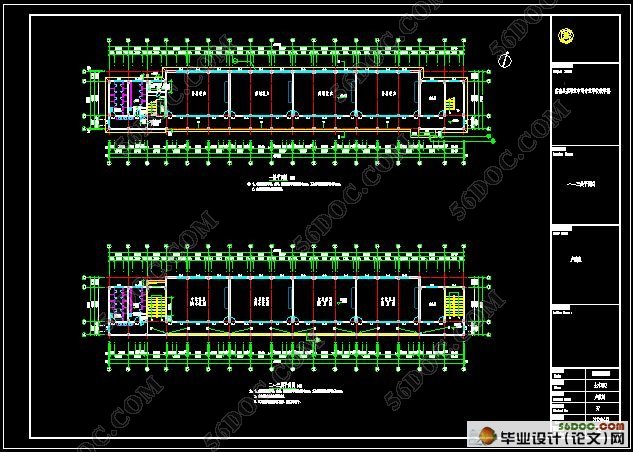

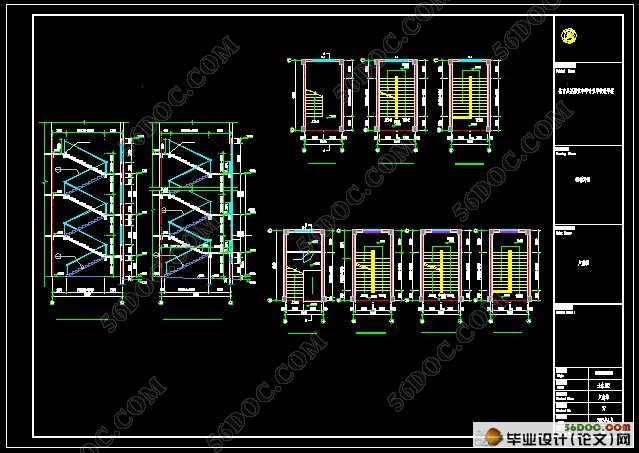

四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)(任务书,开题报告,中期检查报告,文献综述,外文翻译,计算书13000字,CAD建筑图5张,结构图5张,总平面图1张,PKPM)
摘要:本工程为某地区的职业中等专业学校的教室,采用桩基础,框架结构。结构设计取10号轴线处的一榀框架进行计算。计算内容主要围绕以下几个方面:
对该榀框架进行梁柱截面尺寸的估算、板的配筋计算、竖向恒荷载和活荷载作用下的内力分析、水平风荷载作用下的内力分析、地震荷载作用下的内力分析、内力组合、截面设计、楼梯设计。
关键词 框架;结构设计;计算;内容

The design on a Occupation secondary specialized school
Abstract: This project is a regional occupation secondary specialized school classrooms ,The use of pile foundation,Frame structure.Structure design for10axis of a pin frame calculation,Calculation contents of main around the following several aspects:
The frame girder and column section size estimation, plate reinforcement calculation, vertical dead load and live load analysis, horizontal wind load analysis, seismic load, internal force analysis, section design, stair design portfolio.

Keywords framework; structural design; calculation; content

1、工程概况.
1.1设计资料
1.1.1设计项目名称  某职业中等专业学校教学楼
1.1.2建设地点      苍南县郊区
1.1.3建筑介绍
该职业中等专业学校教学楼为4层现浇钢筋混凝土框架结构,建筑面积约2899 m²,建筑总高度19.1m,层高为3.9m,墙体采用砼多孔砖,建筑设计使用年限为50年。
1.1.4气象资料  全年主导风向:夏季偏南风为主,冬季偏北风为主
基本雪压:So=0.35kN/㎡
基本风压Wo=0.6kN/㎡
1.1.5地质条件
经该地区地质勘察设计部门确定,此建筑场地类别为四类,地面粗糙度为B类,乙类建筑,设计基本加速度0.05g,抗震设防烈度为6度,框架抗震等级为四级 。
1.1.6材料:
梁、柱、桩采用C25混凝土,纵筋采用HRB335,箍筋采用HPB235;基础采用C30混凝土,纵筋采用HRB335,箍筋采用HPB235。C25(fc=11.9kN/㎡, ft=1.27kN/㎡)   C30(fc=14.3kN/㎡, ft=1.43kN/㎡)


四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)
四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)
四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)
四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)
