大汉府顺家园小区17栋工程施工组织设计(附cad图纸)

来源:56doc.com  资料编号:5D9176 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D9176
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

大汉府顺家园小区17栋工程施工组织设计(附cad图纸)(含选题审批表,任务书,开题报告,中期检查报告表,毕业论文33000字,cad图纸9张,横道图,答辩记录)
摘  要:施工组织设计是规划和指导拟建工程从施工准备到竣工验收全过程的技术经济文件。它是施工前的一项重要准备工作,也是施工企业实现生产科学管理的重要手段。本施工组织设计是针对大汉府顺家园小区17#栋工程施工的纲领性文件。编制时对项目管理机构设置、施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等诸多因素尽可能充分考虑,突出科学性、适用性及针对性,是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
关键词:施工方法;施工组织;施工进度计划

The Construction Organization Design of Dahan Fushun Homeland Residential Quarter 17# Building
Abstract: Construction organization design is exhaustive technical and economic document to guide construction preparation and whole process of construction and is the important foundations of overall planning and actions, which is a vital preparation before the construction and an important means to achieve the scientific management of production. This construction management design is the programmatic document of the construction aimed at Dahan Fushun Homeland Residential Quarter 17# building. While establishing it, we take numerous factors into full consideration, such as the setting of project management team, the general deployment and preparation of construction, main construction methods in subsections and sub items, construction quality control measures ,security and civilized construction measures, construction sites management measures and so on. The scientific nature, applicability and focalization are important technical and economic documents, which can guarantee the completion of construction task of high quality, low consumption, civilization, safety and high speed.
Key words: construction methods; construction organization; construction schedule

研究方案(研究目的、内容、方法、预期成果、条件保障等)
研究目的:具备分析和解决施工组织设计问题的能力。
研究内容:1.工程概况 2.施工组织管理机构 3.施工部署及施工方案 4. 施工进度计划 5.各种资源需要量计划 6. 施工现场布置 7.质量安全技术组织措施 8.计算技术经济指标
研究方法:文献法、定量分析法、调查法;
预期成果:一篇完整的施工组织设计;
条件保障:1.所学的理论知识及与老师交流的经验2.与现场施工人员进行有效的协商。

3  工程概况
3.1  建设概况
本工程为大汉府顺家园17#栋,由大汉城镇建设有限公司建设,工程地点在湖南省永顺县新城区,其北面为森林公园东、西、北侧为城市回话道路,其南侧南山路,为城市主要道路,本栋为17#栋,具体位置详首层平面附总平面示意图。由湖南省第六工程有限公司设计。本工程为六层住宅楼,底层为杂物间,一至四层均为住宅,五层为复式。建筑高度:20.00m。总建筑面积:3451.7m2,建筑占地面积为569.19m2。项目规模等级:小型;建筑防火分类:多层;耐火等级为二级;建筑屋面防水等级为Ⅱ级。
3.2  建筑概况
所有外墙及分户墙均为200mm厚普通混凝土空心砌块。户内隔墙采用200mm厚混凝土空心砌块。卫生间部分墙体为100mm厚混凝土空心砌块,具体详见平面图。到顶隔墙必须与梁底或板底顶紧,墙体内构造柱做法见结构说明。墙身防潮层:20厚1:2水泥砂浆(内掺5%的防水剂),设于室内地面以下0.060m处。内墙阳角均应做50宽20厚1:2.5水泥砂浆暗护角,高1500mm;楼梯梁亦先粉水泥暗护角,参98ZJ501。不同轻质墙体接缝处铺300宽钢丝网(每边150),并用钢钉固定绷紧。墙体中预埋木制件应做防腐处理,金属制作应做除锈涂刷防锈蚀涂料。
装修工程包括门窗、内墙面、外墙、楼地面及顶棚,其中:门窗采用70系列铝合金材质(带纱窗槽、纱扇住户自理),中空玻璃采用5mm+9Amm+5mm遮阳型。室内外露明金属件油漆为除锈后刷防锈漆二道后面罩与室内外部位相同颜色的调和漆二度,管道为银粉漆二度。木制门窗油漆参05ZJ0015涂进行施工。外墙面所选用外墙涂料,其颜色先做出样板,经建设方、设计方确认后再进行大面积施工。楼地面工程中,楼梯间、配电房为水泥砂浆地面;电梯厅及走到、入户大堂、电梯前室、卫生间、用房为防滑地砖地面。顶棚为乳胶漆。
3.3  结构概况
本工程抗震设防烈度为6度,建筑抗震类别为丙类,结构类型:框架结构,框架抗震等级:非抗震,地基基础设计等级为乙级,结构设计合理使用年限为50年。结构安全等级为二级,结构的耐火等级为二级。本工程基础为人工挖孔桩,强度等级为C30,严格遵守设计与规范中的各项要求。承台、独立柱基础、基础梁、板、楼面梁、柱纵筋采用HRB400,桩纵筋采用HRB335,梁箍筋采用HPB235,柱、墙构造边缘构建箍筋采用HRB400。混凝土结构基本设计选用标准图集:国标《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1;国标《砌体填充墙结构构造》06SG614-1;中南标《钢筋混凝土过梁》03ZG313。
3.4  施工条件
本工程拟建场地“三通一平”比较完善,可以满足工程需要。



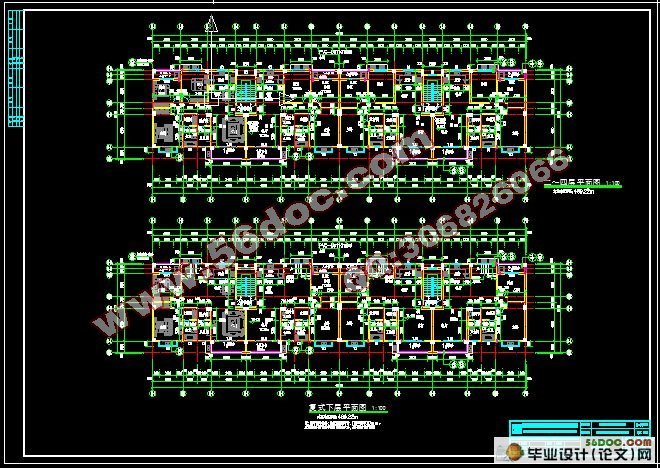

大汉府顺家园小区17栋工程施工组织设计

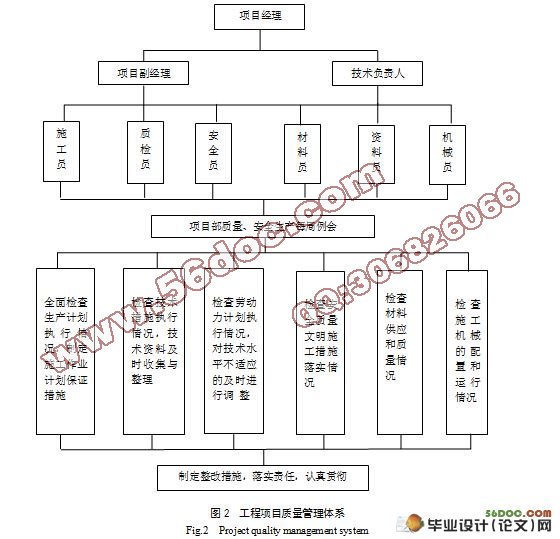

大汉府顺家园小区17栋工程施工组织设计

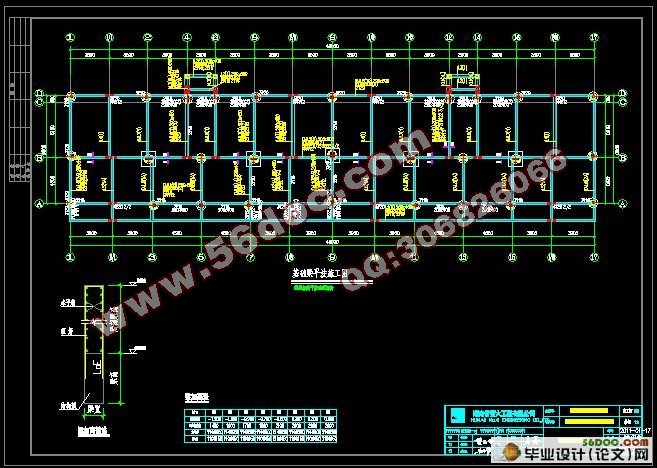

大汉府顺家园小区17栋工程施工组织设计

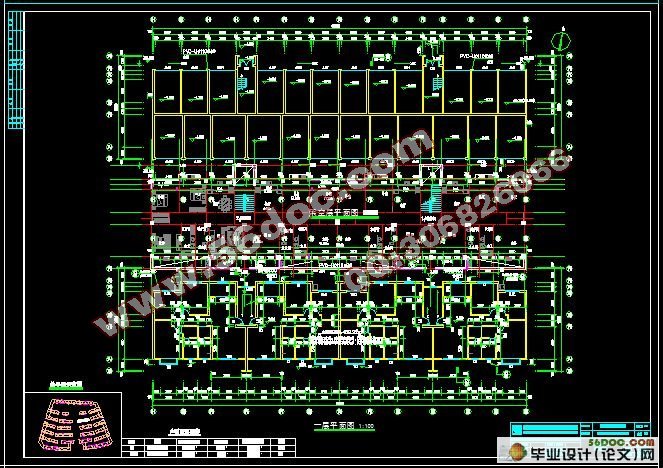

大汉府顺家园小区17栋工程施工组织设计

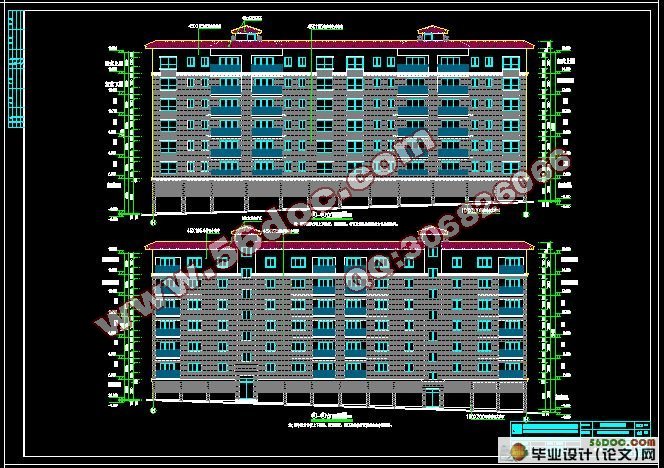

大汉府顺家园小区17栋工程施工组织设计
大汉府顺家园小区17栋工程施工组织设计


附录
附录1:附图1  施工进度计划横道图
附录2:附图2  施工进度计划网络图
附录3:附图3  施工现场平面布置图
附录4:附图4  结构设计总说明
附录5:附图5  标准层结构平面图
附录6:附图6  建筑设计总说明

目    录
摘要 ……………………………………………………………………………………… 1
关键词 …………………………………………………………………………………… 1
1  前言…………………………………………………………………………………… 2
2  编制说明……………………………………………………………………………… 2
2.1  编制说明……………………………………………………………………… 2
2.1.1  编制原则……………………………………………………………… 2
2.1.2  编制范围……………………………………………………………… 2
        2.1.3  编制依据……………………………………………………………… 2
3  工程概况……………………………………………………………………………… 3
    3.1  建设概况……………………………………………………………………… 3
    3.2  建筑概况……………………………………………………………………… 3
    3.3  结构概况……………………………………………………………………… 4
    3.4  施工条件……………………………………………………………………… 4
4  管理目标与措施……………………………………………………………………… 4
    4.1 施工技术质量管理目标及主要管理措施 …………………………………… 4
    4.2 安全管理目标及主要管理措施 ……………………………………………… 4
    4.3 施工进度目标及主要管理措施 ……………………………………………… 5
    4.4 文明施工目标及措施 ………………………………………………………… 5
    4.5 其他目标及措施 ……………………………………………………………… 5
5  施工部署……………………………………………………………………………… 5
5.1  部署原则……………………………………………………………………… 5
    5.2  项目经理部的组成…………………………………………………………… 6
5.2.1  管理人员配备原则 ………………………………………………… 6
5.2.2  项目承包方式及项目部组织机构 ………………………………… 6
    5.3  施工流程部署 ……………………………………………………………… 6
        5.3.1  施工顺序 …………………………………………………………… 6
        5.3.2  施工安排 …………………………………………………………… 6
6  施工准备 …………………………………………………………………………… 6
    6.1  施工场地准备 ……………………………………………………………… 6
    6.2  施工技术准备 ……………………………………………………………… 7
7  分部分项施工方法 ………………………………………………………………… 8
    7.1  工程测量 …………………………………………………………………… 8
        7.1.1  施工平面控制网的测设 …………………………………………… 8
        7.1.2  高程控制网的布设 ………………………………………………… 8
        7.1.3  结构施工中的楼层标高控制 ……………………………………… 8
        7.1.4  质量保证 …………………………………………………………… 8
    7.2  土方及基础工程施工方案 ………………………………………………… 8
        7.2.1  土方工程 …………………………………………………………… 9
7.2.2  桩基工程…………………………………………………………… 10
7.3  主体工程施工方案及技术措施…………………………………………… 11
7.3.1  钢筋工程…………………………………………………………… 11
7.3.2  模板工程…………………………………………………………… 14
7.3.3  砼工程……………………………………………………………… 17
7.3.4  砌体工程…………………………………………………………… 19
    7.4  脚手架工程………………………………………………………………… 20
7.4.1  脚手架方案选择…………………………………………………… 21
7.4.2  脚手架搭设的一般要求…………………………………………… 21
7.4.3  脚手架的检查与验收……………………………………………… 22
7.4.4  脚手架搭设安全技术措施………………………………………… 22
    7.5  建筑装饰工程……………………………………………………………… 23
7.5.1  楼地面工程………………………………………………………… 23
7.5.2  内墙装修工程……………………………………………………… 24
7.5.3  外墙装修工程……………………………………………………… 24
7.5.4  天棚装修工程……………………………………………………… 25
7.5.5  门窗工程…………………………………………………………… 25
7.5.6  防水工程…………………………………………………………… 26
    7.6  屋面工程…………………………………………………………………… 26
7.6.1  工艺流程…………………………………………………………… 26
7.6.2  施工方法…………………………………………………………… 27
7.6.3  工程验收…………………………………………………………… 28
7.6.4  屋面工程管理和维护……………………………………………… 28
7.6.5  屋面渗漏的防治措施……………………………………………… 28
8  进度计划及保证措施……………………………………………………………… 29
    8.1  施工进度安排……………………………………………………………… 29
    8.2  工期保证措施……………………………………………………………… 30
8.2.1  组织方面保证措施………………………………………………… 30
8.2.2  人力方面保证措施………………………………………………… 31
8.2.3  物力方面保证措施………………………………………………… 31
8.2.4  技术方面保证措施………………………………………………… 32
8.2.5  施工进度计划表及网络计划图…………………………………… 33
9  劳动力安排计划…………………………………………………………………… 33
10  物资投入计划 …………………………………………………………………… 33
11  机械设备投入计划 ……………………………………………………………… 34
12  施工总平面布置 ………………………………………………………………… 34
    12.1  布置原则 ………………………………………………………………… 34
    12.2  施工总平面图布置内容 ………………………………………………… 35
    12.3  施工总平面图 …………………………………………………………… 35
13  施工质量保证措施 ……………………………………………………………… 35
    13.1  工程质量目标 …………………………………………………………… 35
    13.2  质量保证一般措施 ……………………………………………………… 36
    13.3  质量保证体系 …………………………………………………………… 36
13.4  成品保护措施 …………………………………………………………… 36
13.4.1  组织措施 ………………………………………………………… 36
13.4.2  技术措施 ………………………………………………………… 36
    13.5  质量通病的防治 ………………………………………………………… 37
13.5.1  土方工程主要质量通病的防治 ………………………………… 37
13.5.2  模板工程主要质量通病的防治 ………………………………… 37
13.5.3  钢筋工程主要质量通病的防治 ………………………………… 38
13.5.4  砼工程主要质量通病的防治 …………………………………… 38
14  安全文明施工保证措施 ………………………………………………………… 38
    14.1  安全保证措施 …………………………………………………………… 38
    14.2  文明施工措施 …………………………………………………………… 39
14.2.1  管理措施 ………………………………………………………… 39
14.2.2  施工措施 ………………………………………………………… 39
14.2.3  消防、环保措施 ………………………………………………… 40
15  夏、雨季施工措施 ……………………………………………………………… 40
    15.1  夏季施工措施 …………………………………………………………… 40
    15.2  雨季施工措施 …………………………………………………………… 43
16  结论 ……………………………………………………………………………… 45
参考文献 ……………………………………………………………………………… 45
致谢 …………………………………………………………………………………… 46
附录 …………………………………………………………………………………… 46
