十七层镇江某高层办公楼给水排水工程设计(含CAD图)

来源:56doc.com  资料编号:5D27448 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27448
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

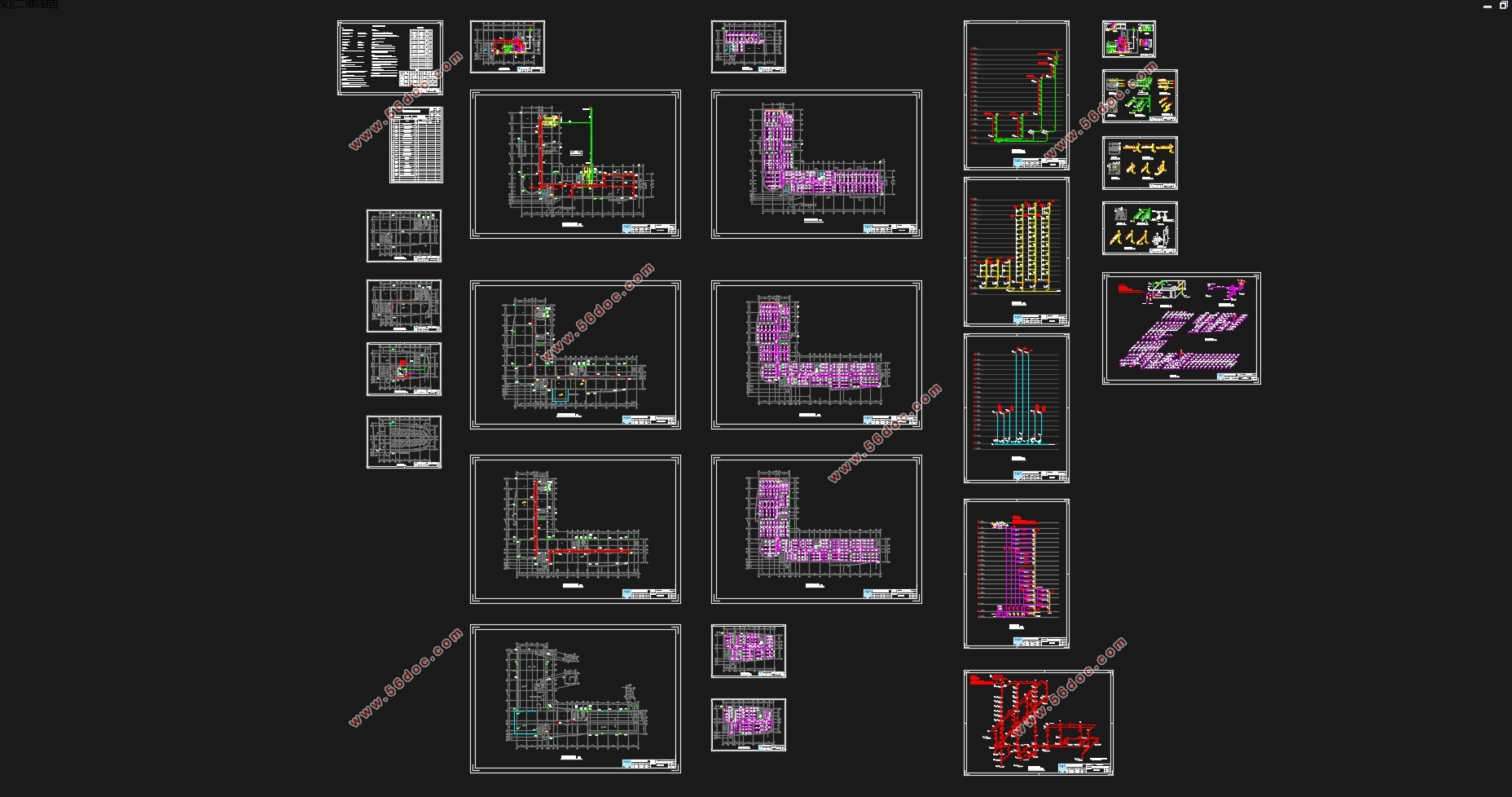

十七层镇江某高层办公楼给水排水工程设计(含CAD图)(任务书,开题报告,计算说明书23000字,CAD图25张)
摘  要
本工程为一幢主楼为十七层的高层办公楼,地下一层,地上十七层,建筑总高度为70.5m,占地面积3018m2,建筑面积24132.6m2,地下室设有生活水箱、消防水池和水泵房。该建筑的北面10m处有市政给水管道经过,距室外地面标高为-1.5m,供水最低压力为25m水头;生活污水排水送入化粪池即可。

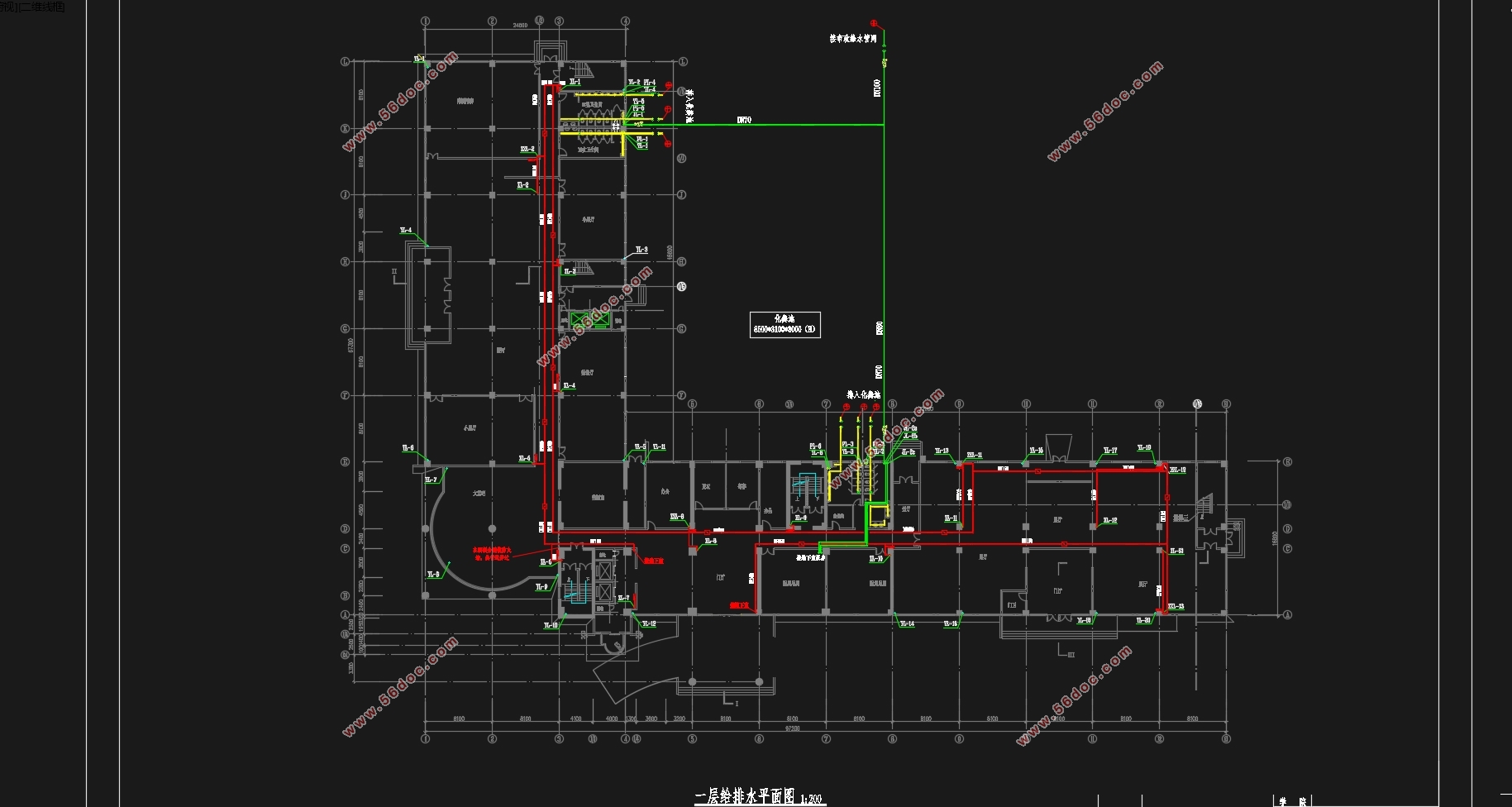

本设计包括室内生活冷水给水系统、室内生活排水系统、室内消火栓系统及室内自动喷水灭火系统。其中,室内冷水给水系统分成三个区,地面一至四层为市政低区,由市政管网直接供应,五至十二层为加压一区,由设于地下层内的中区变频供水设备供水;十三及十三层以上为高区,由设于地下层内的高区变频供水设备供水。室内排水系统采用污废合流、雨污分流排水体制。

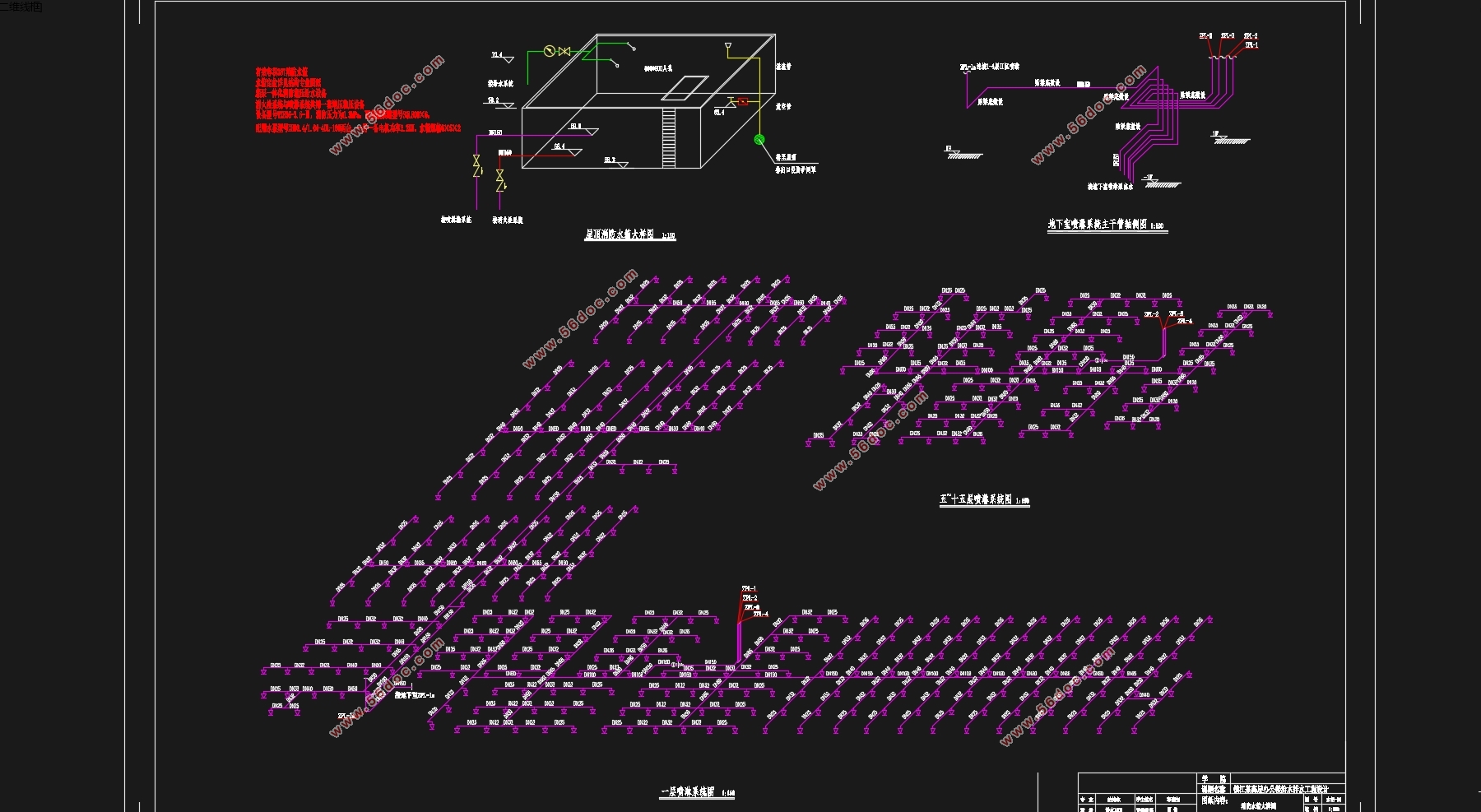

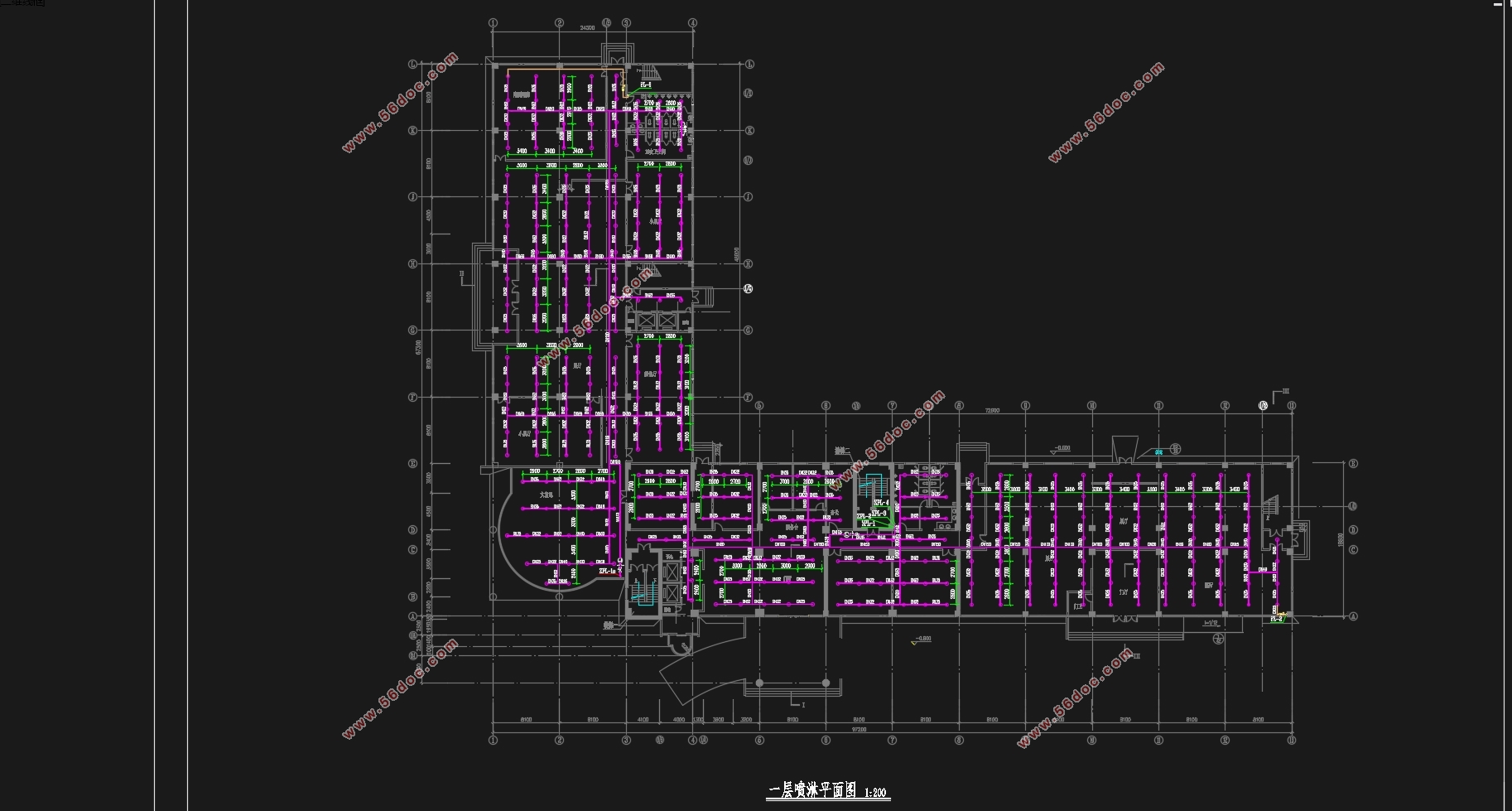

根据计算,将室内消火栓消防给水系统不进行分区。消防用水由设于地下层内的室内消火栓消防给水系统消防泵出水经减压阀减压后供给;室内消火栓消防给水系统设计为环状管网, 室内每层均设消火栓,且保证同层有二股充实水柱同时到达室内任何部位。根据规范,该建筑为二类高层建筑,室内消防用水量为30L/s,火灾延续时间为2小时。初期火灾由屋顶消防水箱供水,室内消火栓消防给水系统消防泵启动后,由室内消火栓消防给水系统消防泵增压供水。火灾危险等级地上部分按中危险级Ⅰ级、地下室按中危险级Ⅱ级设置自动喷水灭火系统,由《建筑给水及消火栓系统技术规范》,本工程消火栓系统和自动喷水灭火系统均应设置稳压设施,中危险级Ⅰ级喷水强度为6L/min.m2,作用面积160㎡ 。系统设计流量23.08L/s,火灾延续时间为1小时,火灾延续时间内一次灭火所需消防用水量为578.88立方米。地上部分统设DN150湿式报警阀五组,每组报警阀控制的喷头数均小于800只,各楼层及各防火分区分别设置水流指示器,初期火灾由屋顶消防水箱供水,自动喷水灭火系统消防泵启动后,由自动喷水灭火系统消防泵增压供水。
关键词::给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

The Design of Water Supply and Drainage Engineering of R & D Building of Zhen Jiang office building
Abstract
This engineering is a main house for the 17th floor high-rise office buildings, underground, 17, the ground layer, building a total height of 70.5 m, covers an area of 3018 m2, construction area of 24132.6 m2, with life water tank, fire pool and water pump room in the basement. There is a municipal water pipeline at 10m in the north of the building, and the above ground level is -1.5m, the lowest pressure is 25m water head. The sewage drains into the septic tank.
This design includes indoor water cold water supply system, indoor life drainage system, indoor fire hydrant system and indoor automatic sprinkler system. Among them, the indoor cold water supply system is divided into three zones, one to four floor just to municipal low, directly by the municipal pipe network supply and five to ten for the pressure area on the second floor, from set in the basement of the central frequency conversion water supply equipment, water supply; The high zone above 13 and 13 floors is supplied by the high zone variable frequency water supply in the underground layer. The drainage system of indoor drainage is used to waste water and sewage.
According to the calculation, the fire hydrant water system is not partitioned. Fire water from the fire water system, which is set up in the lower level of the underground water system, and the water supply of the fire pump in the fire water system of the fire water system. Indoor fire hydrant fire water system design for annular pipe network, indoor set fire hydrant for each layer, and ensure that there were two full tree water at the same time to reach any part of the interior. According to the regulation, the building is a type 2 high-rise, indoor fire water use is 30L/s, and the fire duration is 2 hours. Early fire by roof water tank water supply, indoor fire hydrant fire water supply system, fire pump start by indoor fire hydrant fire water system of fire pump pressurized water supply. Fire danger rating according to the levels of dangerous Ⅰ above ground and basement levels according to the dangerous Ⅱ set up automatic sprinkler system, the technical specification for the building water supply and fire hydrant system, fire hydrant system and automatic sprinkler system of this project shall be set up regulated facilities, water levels in dangerous Ⅰ strength for 6 l/min. M, covers an area of 160 ㎡. System design flow 20.8 L/s, fire lasted for 1 hour, fire duration of fire duration of fire extinguishing required fire water was 578.88 cubic meters. Set 6 wet alarm valve series of aerial part five groups, each group of alarm valve control on the number of nozzle are less than 800, floors and the fire zone indicator set flow, early by roof water tank water supply, fire sprinkler system, fire pump start fire pump pressurized water supply by the automatic sprinkler system.
Keywords: water-supply system; drainage system; hydrant system; automatic sprinkler system; rainwater system


十七层镇江某高层办公楼给水排水工程设计(含CAD图)
十七层镇江某高层办公楼给水排水工程设计(含CAD图)
十七层镇江某高层办公楼给水排水工程设计(含CAD图)
十七层镇江某高层办公楼给水排水工程设计(含CAD图)


目  录
摘  要    I
ABSTRACT    II
设计说明书
第一章 给水设计    1
1.1给水供应系统方案选择    1
1.1.1方案比较和选择    1
1.2 给水系统组成    2
1.2.1 室外给水系统设计    2
1.3给水管道的布置与敷设    3
第二章 消防系统设计    3
2.1室外消火栓给水系统    3
2.2 室内消火栓给水系统    3
2.2.1室内消火栓系统的选择    3
2.2.2系统组成    4
2.2.3设备及构筑物    4
2.2.4消火栓的安装    4
2.3自动喷淋灭火系统    5
2.3.1室内自动喷水灭火系统的选择    5
2.3.2室内自动喷水灭火系统的设计    6
2.3.4喷头的选择与布置    6
2.3.5设备及构筑物    7
2.2.5喷淋系统的安装    7
第三章 建筑内部排水系统    7
3.1排水系统选择    7
3.2 排水系统的组成    7
3.3主要设备及构筑物    8
3.4排水管道安装要求    8
第四章  室内雨水系统    8
4.1雨水排水系统的选择    8
4.2雨水排水系统的组成    9
4.3雨水管道的敷设与布置    9

设计计算书
第一章  给水系统    10
1.1用水定额及用水量    10
1.2设计秒流量的确定    11
1.2.1设计依据    11
1.3生活给水系统水力计算    11
1.3.1 低区给水系统水力计算    12
1.3.2水表水头损失计算    19
1.3.3设备的计算与选择    19
1.3.4加压中区给水水力计算    20
1.3.5加压高区给水水力计算    22
1.4减压阀的设置    24
第二章  室内消火栓给水系统    27
2.1消防水池    28
2.1.1消防水池的设置    28
2.1.2体积计算    28
2.2屋顶消防水箱    29
2.3消火栓保护半径    29
2.4消火栓布置间距    30
2.5消火栓的确定    30
2.6消火栓的水力计算    30
2.7水泵接合器选定    33
2.8消火栓减压计算    33
第三章 自动喷水灭火系统计算    34
3.1自动喷淋灭火系统的基本数据    34
3.2管道与报警阀布置    34
3.3喷头的选用与布置    34
3.4系统的设计流量    34
3.5水力计算(特性系数法)    35
3.5.1  高区喷淋水力计算    35
3.5.2系统水力计算    36
3.6增压及贮水设备    37
3.6.1选泵    37
3.6.2稳压设备    37
3.7水泵接合器    37
3.8喷淋减压孔板计算    38
3.8.1校核:    39
第四章 室内排水系统计算    40
4.1排水体制及排水方式    41
4.2排水系统水力计算    41
4.2.1排水横支管水力计算    41
4.3立管计算    48
4.3.1 1#卫生间2-4层排水立管水力计算    49
4.3.1 2#、3#卫生间2-17层排水立管水力计算    50
4.4排出管计算    52
4.5 埋地干管计算    52
4.6集水坑及提升泵计算选型    52
4.6.1地下泵房集水坑计算    52
4.6.2消防电梯集水坑及提升泵计算选型    52
4.7化粪池的设计计算    53
第五章 建筑雨水排水系统计算    54
5.1屋面雨水排水方式    54
5.2降雨强度    54
5.3设计计算    54
5.4设计秒流量    54
5.4.1屋顶各立管的汇水面积    55
5.4.2屋顶各立管的雨水设计秒流量    55
5.5雨水斗选用    56
5.6连接管选用    57
5.7溢流口排水量    57
5.8雨水立管    57
5 .9排出管    58
5 .10埋地干管    58
参考文献    58
致  谢    60
