江苏某市污水处理厂设计(含CAD图)

来源:56doc.com  资料编号:5D27450 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27450
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

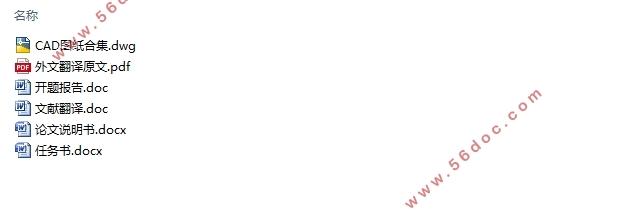

江苏某市污水处理厂设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书20000字,CAD图10张)
摘要
该市位于苏锡常经济发展地区,全市总面积1822320 km2 ,目前总人口约230万人。由于城市的扩张以及人口的增长,现有的污水处理厂已不能满足要求,急需新建一座城市污水处理厂。
拟建污水处理厂设计规模为120000 t/d,出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准后排放。
本次设计所选择的A2/O工艺,具有良好的脱氮除磷功能。该污水处理厂的污水处理流程为:污水从粗格栅到污水提升泵房,再从泵房到细格栅,然后到沉砂池,进入初沉池再进入生物池(即A2/O反应池),再从生物池进入二沉池,污水再经过接触消毒池后排入自然水体。
关键词:污水处理厂A2/O工艺脱氮除磷排放标准

Design of a sewage treatment plant in a city of jiangsu province
Abstract
The city is located in the economic development area of su-xi-chang, with a total area of 1822320 km2 and a total population of about 2.3 million. Due to the expansion of the city and the growth of the population, the existing sewage treatment plants can no longer meet the requirements.
The design scale of the proposed sewage treatment plant is 120000 t/d, and the effluent quality will be discharged after meeting the level-a standard of urban sewage treatment plant pollutant discharge standard (GB18918-2002).
The A2/O process selected in this design has a good function of nitrogen and phosphorus removal. The sewage treatment process of this sewage treatment plant is as follows: from coarse grille to sewage lifting pump house, from pump house to fine grille, then to settling sand tank, entering primary settling tank and entering biological tank (A2/O reaction tank), entering secondary settling tank from biological tank, and then entering natural water body after contact disinfection tank.
Key words: sewage treatment plant;A2/O process;Nitrogen and phosphorus;
Emission standards

1.2.1 工程设计资料
(1)工程概况
本工程为江苏某城市的城市污水处理工程。该市位于苏锡常经济发展地区,全市总面积1822320 km2 ,目前总人口约230万人。由于城市的扩张以及人口的增长,现有的污水处理厂已不能满足要求,急需新建一座城市污水处理厂。拟建污水处理厂设计规模为120000 t/d,出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准后排放。
(2)工程设计规模
1)设计水量:    Qd=120000 m3/d
2)水质变化情况见表1.1:
表1.1进水水质去除效果
指标    COD    BOD5    SS    TN    TP
进水水质(mg/L)    400    200    250    50    5
一级处理去除率%    20    25    50    0    0
一级处理后出水水质(mg/L)    320    160    125    40    5
二级处理出水水质(mg/L)    50    10    10    15    0.5


江苏某市污水处理厂设计(含CAD图)
江苏某市污水处理厂设计(含CAD图)
江苏某市污水处理厂设计(含CAD图)
江苏某市污水处理厂设计(含CAD图)


目录
第一章:设计概况    1
1.1设计依据    1
1.2 设计任务书    2
1.3 污水脱氮除磷工艺    3
1.4原水水量计算    5
第二章:污水的一级处理构筑物设计计算    6
2.1粗格栅    6
2.1.1粗格栅的设计    6
2.1.2粗格栅间的计算    6
2.2污水提升泵房    9
2.2.1污水提升泵房的设计    9
2.2.2污水提升泵房的计算    10
2.3细格栅间    13
2.3.1细格栅间的设计    13
2.3.2细格栅间的计算    14
2.4沉砂池    16
2.4.1沉砂池的设计    16
2.4.2沉砂池的计算    17
2.5初沉池配水井    19
2.5.1初沉池配水井的设计    19
2.5.2初沉池配水井的计算    19
第三章:污水的二级处理构筑物设计计算    21
3.1初沉池    21
3.1.1初沉池的设计    21
3.1.2初沉池的计算    21
3.2A2/O生化池    26
3.2.1 A2/O生化池设计    26
3.2.2 A2/O生化池计算    27
3.3二沉池    37
3.3.1二沉池的设计    37
3.3.2二沉池的计算    37
3.4二沉池配水井    41
3.5消毒接触池    42
3.5.1消毒接触池的设计    42
3.5.2消毒接触池的计算    42
3.6计量设施    44
第四章:污泥处理设计计算    45
4.1辐流式重力浓缩池    45
4.1.1辐流式重力浓缩池的设计    45
4.1.2辐流式重力浓缩池的计算    45
4.2贮泥池    46
4.2.1贮泥池的设计    46
4.2.2贮泥池的计算    47
4.3污泥脱水机房    48
4.3.1污泥脱水机房的设计    48
4.3.2污泥脱水机房的计算    48
第五章:污水处理厂的布置    50

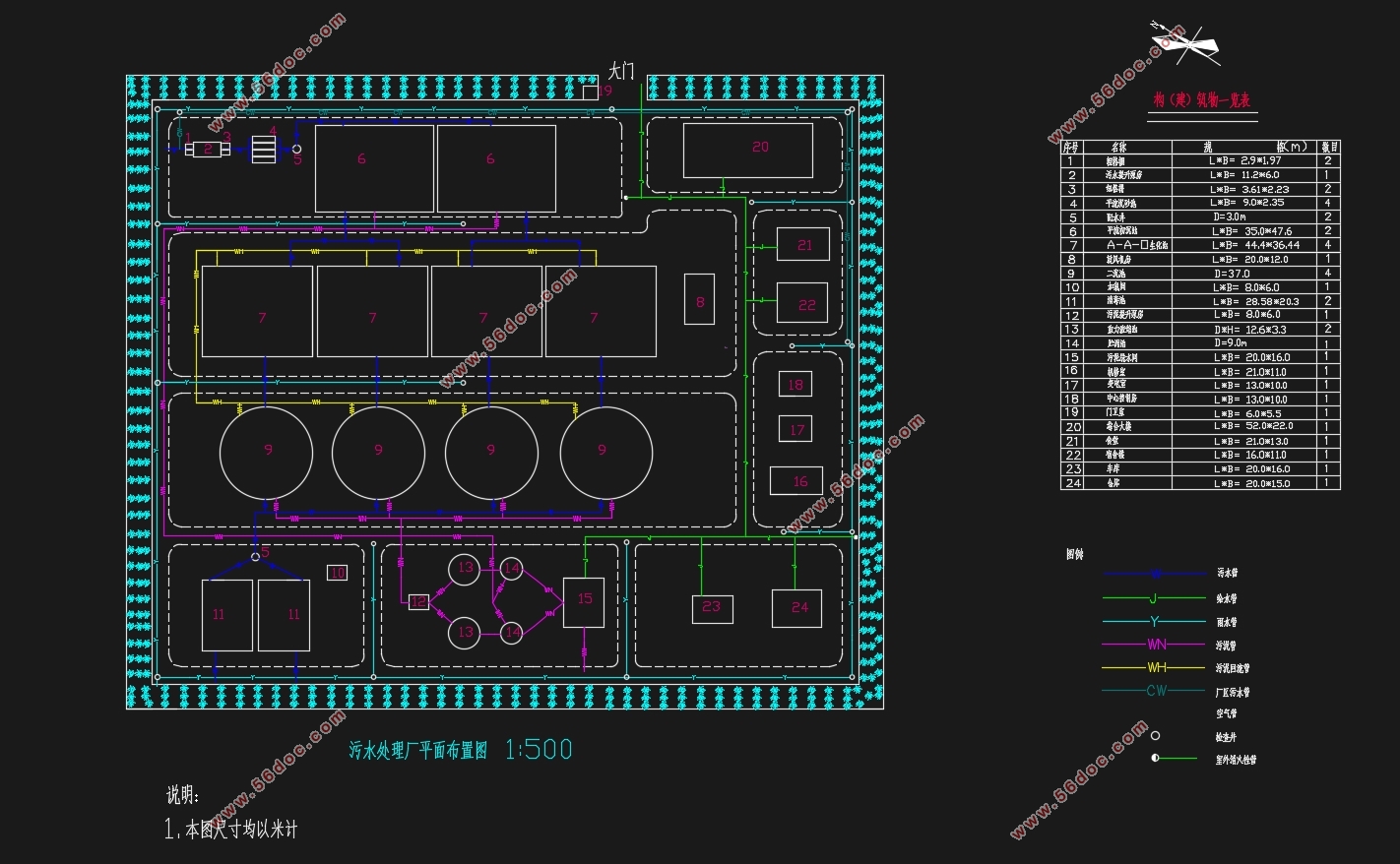

5.1污水处理厂平面布置    50
5.1.1平面布置原则    50

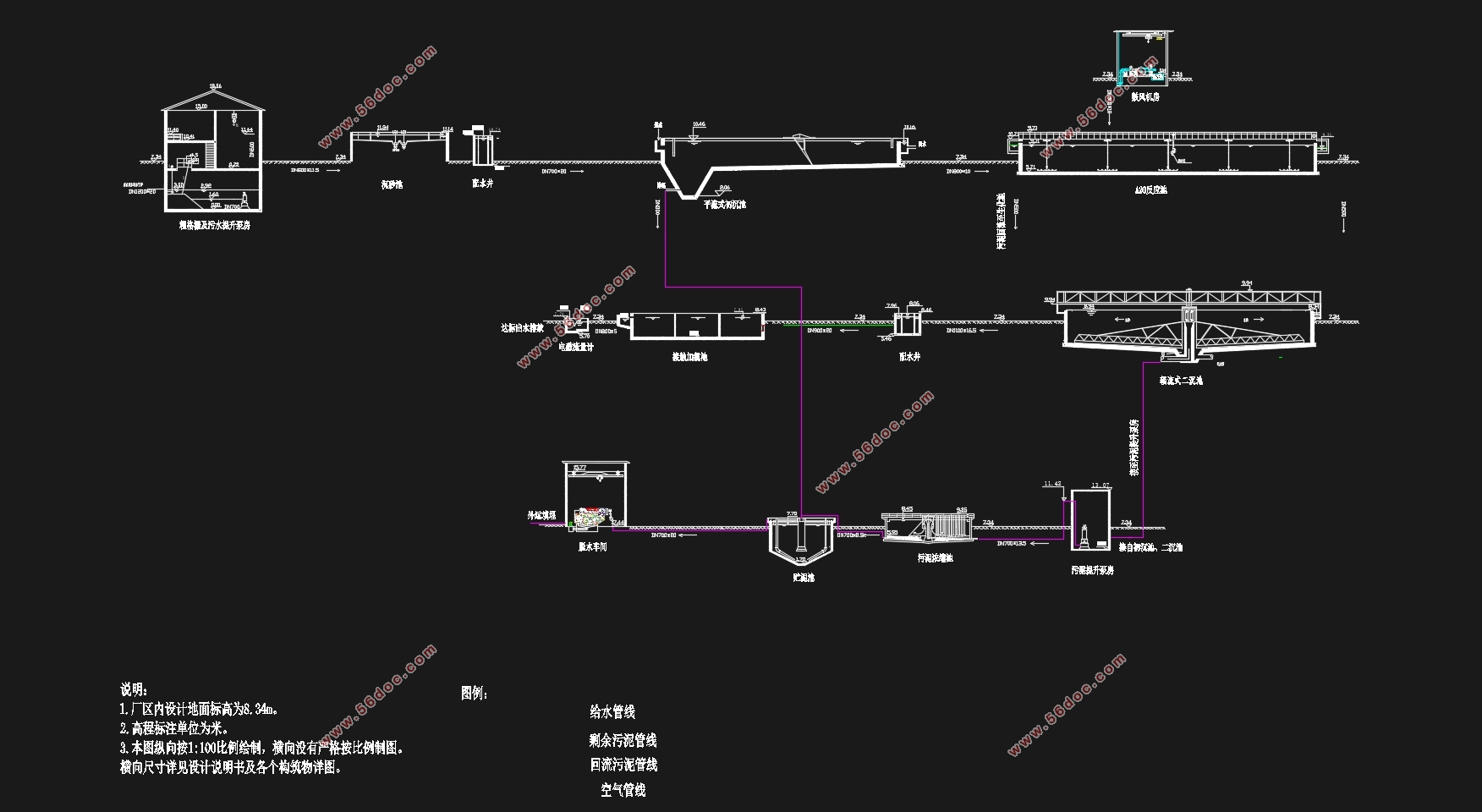

5.2污水处理厂高程布置    50
5.2.1 污水处理流程高程布置    50
5.2.2污水高程计算    53
5.2.3 污泥处理流程高程布置    54
第六章:工程概算及运算费用计算    55
6.1投资估算    55
