银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)

来源:56doc.com  资料编号:5D27473 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27473
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

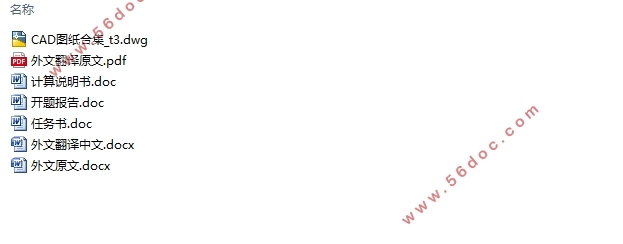

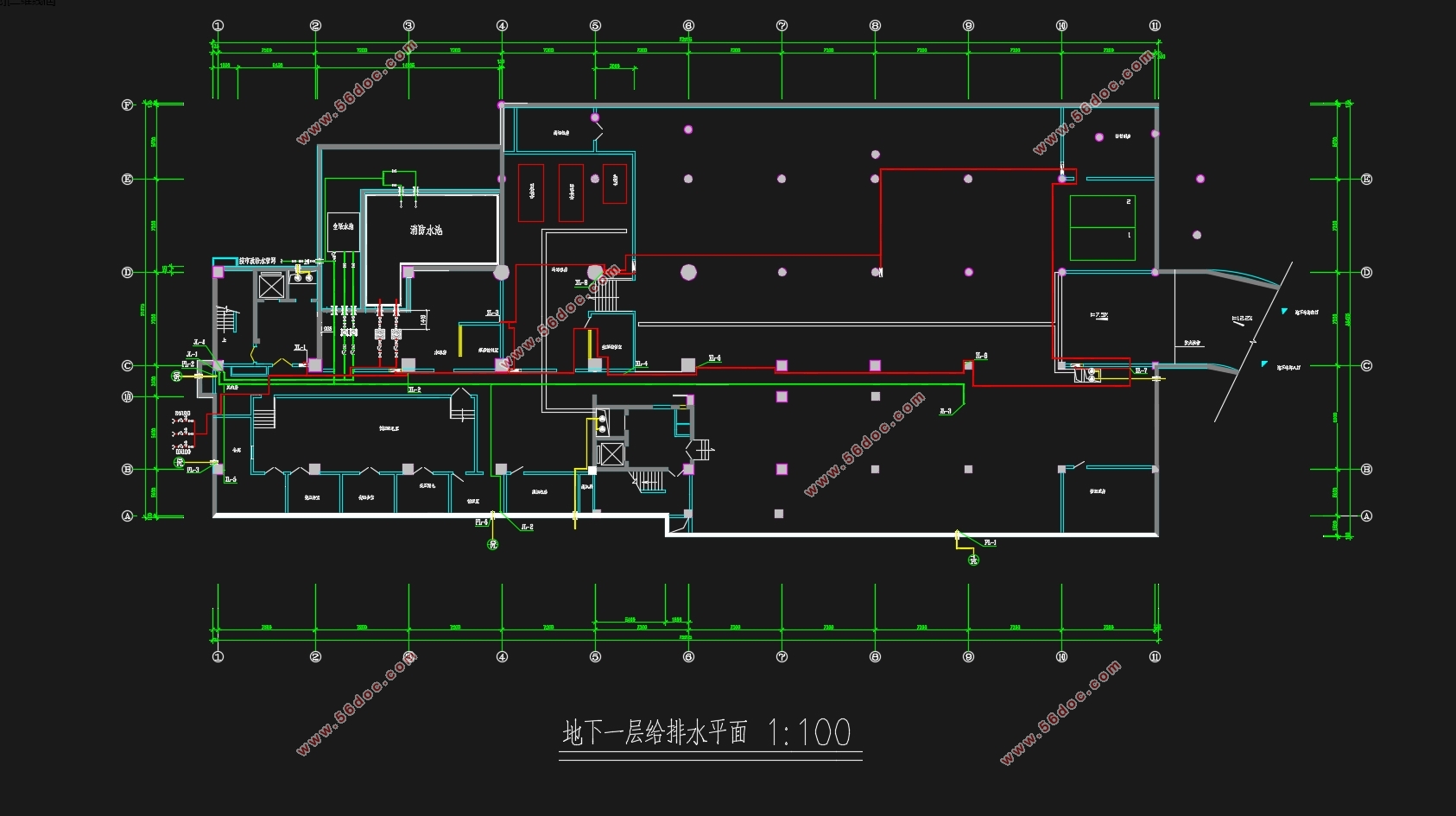

银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书16000字,CAD图24张)
摘要
银城大厦主体建筑为地上十五层,地下一层。地下一层为车库,地上一层为营业大厅,二层办公,三层为餐厅,四——十四层办公,十五层为活动室,每层建筑面积1200~2000m2,建筑总高度58.20m。
市政自来水压力约为: 0.25MPa。
其他详细资料见所提供图纸。提供该建筑物的平面与立面图纸,要求设计该建筑给排水工程。
具体要求如下:
1、设计该建筑给水系统;
2、设计该建筑室内排水系统;
3、设计该建筑消防系统;
4、设计该建筑室外雨水排放系统。
关键词:办公楼,给排水,消防,设计

Abstract
  Silver City building the main building for fifteen floors on the ground, underground layer. Underground layer for the garage, ground layer into a business hall, office on the second floor, three layer for the restaurant, four -- fourteen layers for the office, on the fifteenth floor activity room, each floor construction area of 1200 ~ 2000m2, building a total height of 58.20m.
  Municipal water pressure is about: 0.25MPa.
  Other detailed information, see the drawings provided by the building of the plane and elevation, the design requirements of the building water supply and drainage works.
  Specific requirements are as follows:
1, the design of the building water supply system;
2, the design of the building interior drainage system;
3, the design of the building fire protection system;
4, the design of the construction of outdoor rainwater drainage system.
Key words: office building, water supply and drainage, fire protection, design


银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)
银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)
银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)
银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)
银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)
银城大厦(地上十五层地下一层)高层办公楼给排水工程设计(含CAD图)


目  录
    摘要    Ⅰ
    Abstract    Ⅱ
第一章   设计说明书    1
一、给水系统    1
1.1方案比较选择    1
1.2室内给水系统的组成    2
1.3给水管道的布置与敷设    2
二、消防系统    3
2.1消火栓系统    3
2.1.1消火栓系统的设置场所    3
2.1.2消火栓系统的组成    3
2.1.3消火栓系统的布置    3
2.2自动喷水灭火系统    3
2.2.1自动喷水灭火系统的设置场所    3
2.2.2自动喷水灭火系统的组成    4
2.2.3喷头的选择与布置    4
三、排水系统    5
3.1排水方案的选择    5
3.1.1室外排水方案的确定    5
3.1.2室内排水方案的确定    5
3.2排水管道的安装    5
四、雨水系统    6
4.1雨水排水系统的选择    6
4.2雨水排水系统的组成    6
4.3雨水管道的敷设与布置    6
第二章   计算说明书    7
一、给水系统计算    7
1.1用水量计算    7
1.1.1最高日用水量 的计算    7
1.1.2最高时用水量 的计算    7
1.1.3生活水箱的容积计算    7
1.2给水管网水力计算    8
1.2.1给水管道设计秒流量qg计算    8
1.2.2给水系统所需水压计算    8
1.2.3给水水力计算    8
              1.2.3.1进户水表的计算与选择    8
              1.2.3.2低区给水管道水力计算    9
              1.2.3.3高区给水管道水力计算    14
           1.2.4变频恒压给水设备的选择    16
二、消防系统计算    17
2.1消火栓系统计算    17
2.1.1计算管路的选择    17
2.1.2消火栓、水带、水枪型号的选择    17
2.1.3消防管网水力计算    17
2.1.3.1消防水箱贮水量计算    17
2.1.3.2消防水池贮水量计算    18
2.1.3.3最不利点消火栓所需要的压力和实际射流量    18
2.1.3.4消防管网的水力计算    20
2.1.3.5消防水箱设置高度的校核    23
2.1.3.6局部增压设备的计算与选择    24
2.1.3.7消防水泵的计算与选择    24
2.1.3.8减压孔板的计算    25
2.2自喷系统计算    26
2.2.1喷淋布置    26
2.2.2喷淋管线布置    26
2.2.3自喷计算    26
2.2.3.1高区最不利层的喷淋水力计算    26
2.2.3.2系统设计秒流量和喷淋泵所需扬程    29
2.2.3.3水箱安装高度的校核    29
2.2.3.4增压设施的选择与计算    30
2.2.3.5室外消火栓与水泵接合器的选择    31
三、排水系统计算    31
3.1确定排水体制    31
3.2排水水力计算    31
3.2.1排水设计秒流量    31
3.2.2排水管水力计算和通气管的选择    31
3.2.3污废水提升    37
    3.2.4隔油池计算    37
    3.2.5化粪池计算    38
四、雨水系统计算    39
4.1汇水面积计算    40
4.2雨水量计算    42
4.3雨水斗选用    43
4.4排出管计算    44
设计总结    45
参考文献    46
致谢    47
