新城大厦商住楼建筑给排水设计(含CAD图)

来源:56doc.com  资料编号:5D27475 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27475
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

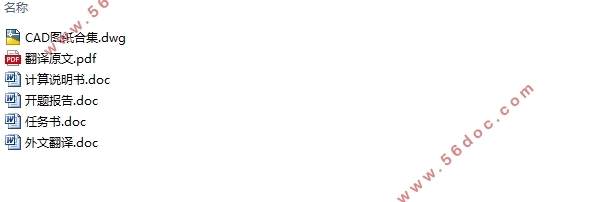

新城大厦商住楼建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书18000字,CAD图26张)
摘    要
给水系统:给水系统分区供水,从市政管网上接两根DN100的引入管,负一层至地上三层为市政管网直供,四至十层采用变频泵供水设备加压供水。
排水系统:建筑室内排水采用污、废水合流制,室外排水采用雨污分流制,排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后排入雨水管。
消防给水系统:该建筑为二类住宅建筑,室外消火栓用水量15L/s,室内消火栓用水量10L/s,火灾延续时间2h。
自动喷水灭火系统分两区,采用湿式自动喷水灭火系统。选用箱泵一体化消防增压稳压设备(包含有效体积18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。

Water supply and drainage design for commercial and residential buildings in New City Mansion
Abstract
   Water supply system: water supply system water, from municipal pipe network pick two service pipe DN100, minus one to three floors for the direct supply of municipal pipe network, four to fifteen layers with Variable frequency pump pressurized water.
   Drainage system: the construction of indoor drainage sewage, waste water combined system, outdoor drainage with rain and sewage diversion system, discharge into the municipal sewage pipe. Drainage riser with dedicated ventilation riser. The basement drainage drainage ditch pool drained to the sump, the submersible sewage pump up and drained to check well. Outside the building gravity drainage, half pressure flow system, the roof rainwater rainwater hopper collect back into the rain water pipe.
    Fire water supply system: the building for two types of residential buildings, outdoor fire hydrant water 15L / s, indoor fire hydrant water 10L/s, fire continued time 2h.
    Automatic sprinkler system:Automatic sprinkler system is divided into two areas, the use of wet automatic sprinkler system. Selection box and pump integrated fire pressure stabilizer equipment (including the effective volume 18 cubic meters of fire water tank) storage fire early 10min automatic sprinkler system, fire hydrant system water fire, arranged on the roof, during fire by water supply, post fire from the basement of the fire pump and spray pump water supply.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

1.2给水系统组成
    建筑生活给水系统由下列部分组成:引入管,接户管,水表节点,入户管,管道系统,给水附件,升压和贮水设备。中区配泵型号:ISL65-40-200一用一备,流量为25 ,扬程为50m,转速为2900r/min,配套电机为Y132S2—2;其中高区配泵型号:ISL50-32-250B两用一备,流量为10.8 ,扬程为60m,转速为2900r/min,配套电机为Y132S1—2。
1.3给水管道的布置与敷设
    (1)各层给水管道采用暗装敷设,管材均采用钢塑复合管管。
    (2)管道外壁距墙面不小于150mm,离梁、柱及设备之间的距离为50mm,立管外壁距墙、梁、柱净距为20~25mm。
    (3)给水管与排水管道平行、交叉时,其距离分别大于0.5m和0.15m,交叉给水管在排水管的上面。
(4)立管通过楼板时应预埋套管,且高出地面15~20mm。
    (5)在立管横支管上设阀门,DN<50mm设截止阀,管径DN>50mm时设闸阀。
    (6)引入管穿地下室外墙设套管。
    (7)在进户管上安装水表,统一计量水量,水表设于水表井内。
    (8)给水横管设0.003的坡度,坡向泄水装置。
(9)所有水泵出水管均设缓闭止回阀,除消防泵外其他水泵均设减震基础,并在吸水管和出水管上设橡胶接头。

2.2 排水系统的组成
该排水系统由卫生器具,排水管道,检查口,清扫口,室外排水管道,检查井,潜污泵,集水坑等组成。通气系统为专用通气管。

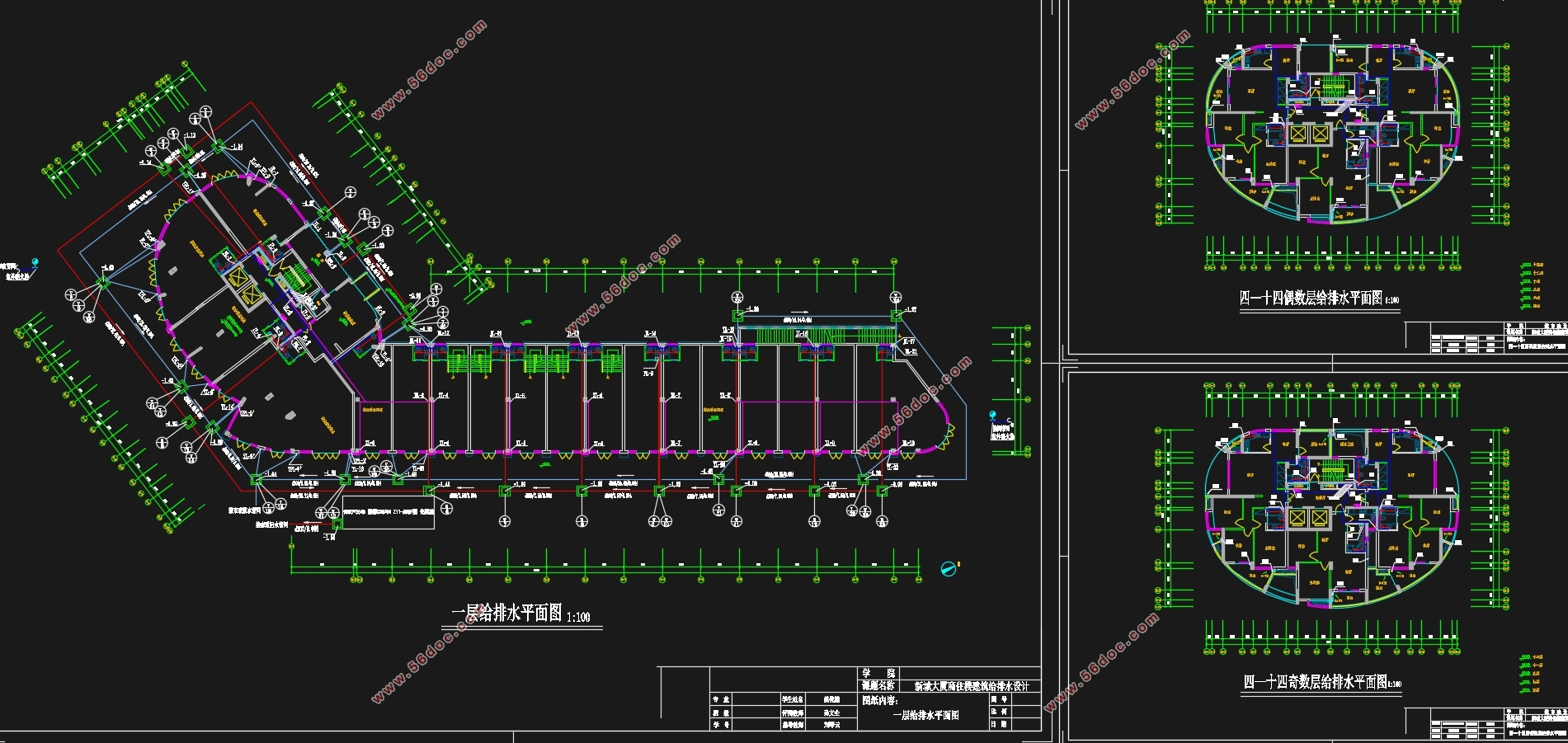

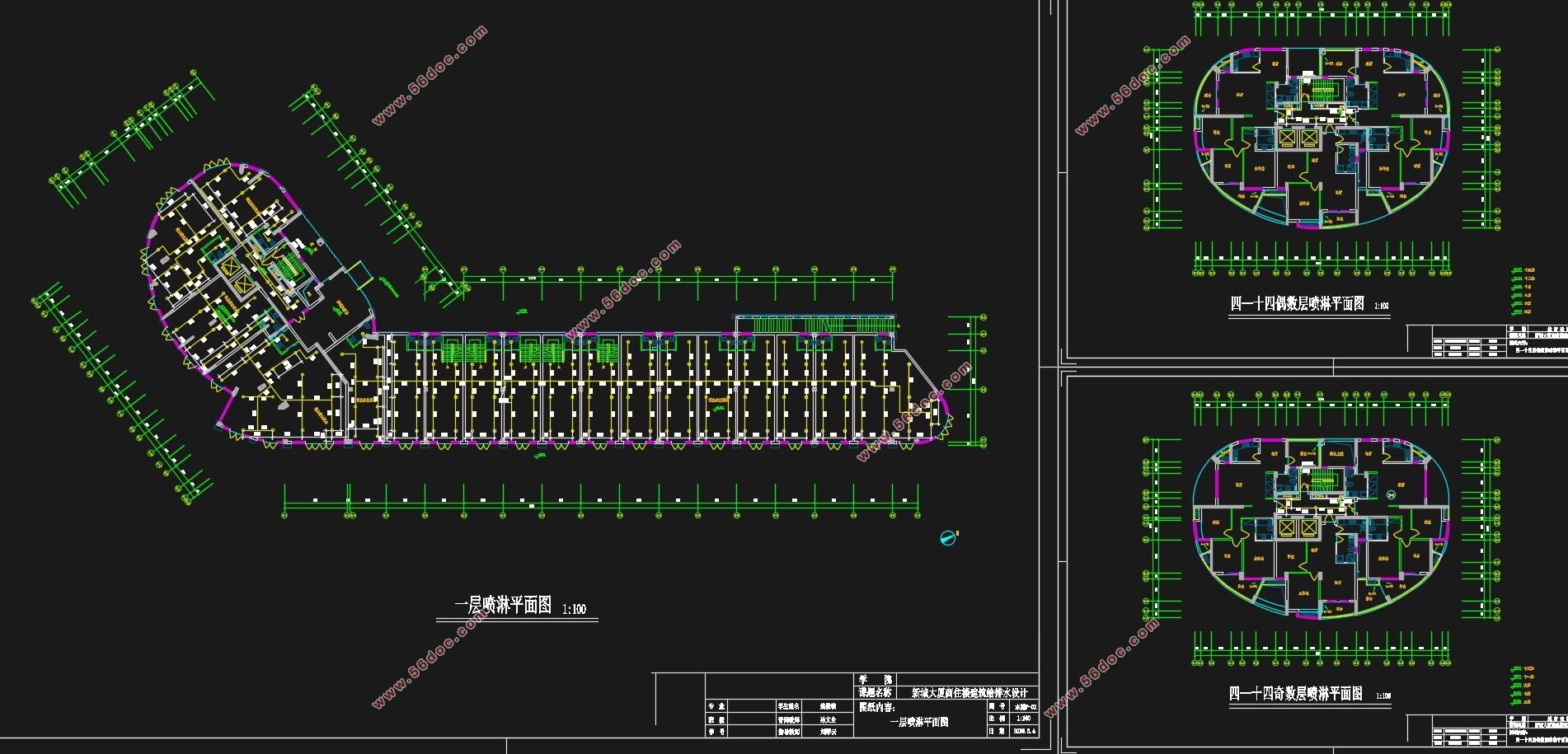

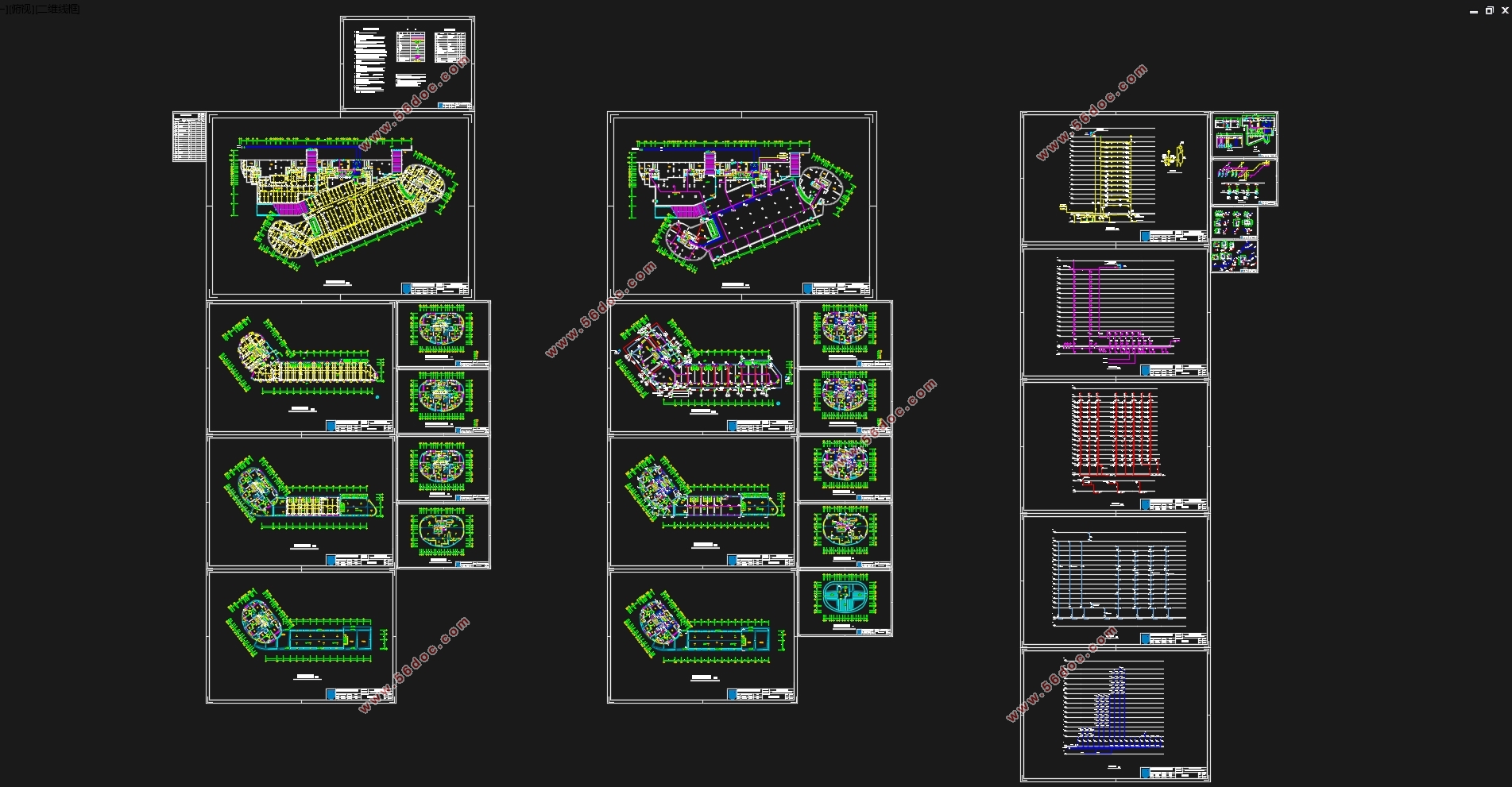

新城大厦商住楼建筑给排水设计(含CAD图)
新城大厦商住楼建筑给排水设计(含CAD图)
新城大厦商住楼建筑给排水设计(含CAD图)
新城大厦商住楼建筑给排水设计(含CAD图)
新城大厦商住楼建筑给排水设计(含CAD图)


目      录
摘    要    I
Abstract    II
设计说明书    1
第一章  给水系统    1
1.1给水供应系统方案选择    1
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
第二章  室内排水系统    4
2.1排水系统选择    4
2.2 排水系统的组成    4
2.3主要设备及构筑物    4
2.4排水管道安装要求    5
第三章  雨水系统    6
3.1雨水排水系统的选择    6
3.2雨水排水系统的组成    6
3.3雨水管道的敷设与布置    6
第四章  消防系统    7
4.1室内消火栓系统    7
4.2自动喷淋系统    8
4.2.1室内自动喷水灭火系统的选择    8
4.2.2系统组成    9
4.2.3喷头的选择与布置    9
4.2.4设备及构筑物    10
4.2.5喷淋系统的安装    10
设计计算书    11
第一章  给水系统计算    11
1.1用水定额及用水量    11
1.2给水方式    13
1.3设计秒流量的确定    13
1.3.1设计依据    13
1.4生活给水系统水力计算    13
1.4.1 低区给水系统水力计算    14
1.4.2中区给水系统水力计算    20
1.4.3高区给水系统水力计算    23
1.5水表的选择    25
1.5.1总水表的选择    25
1.5.2分水表的选择    26
1.6低区市政直供校核    27
1.7中高区供水设备选型    27
1.7.1中高区给水系统所需压力    27
1.7.2中高区增压设备    28
1.7.3减压阀的设置    29
第二章  室内排水系统    30
2.1排水体制及排水方式    30
2.2排水系统水力计算    30
5.2.1排水横支管水力计算    30
2.3立管计算    35
2.3.1二层至十层排水立管计算    35
2.3.2二层至十五层转换排水立管计算    36
2.3.3底层单排排水管计算    37
2.3横干管计算    41
2.4排出管计算    42
2.5集水坑及提升泵计算选型    42
2.5.1地下室车库集水坑计算    42
2.5.2水泵房集水坑及提升泵计算选型    42
2.5.3汽车坡道集水坑及提升泵计算选型    43
第三章  建筑雨水排水系统    44
3.1屋面雨水排水方式    44
3.2降雨强度    44
3.3汇水面积    44
3.4设计秒流量    45
3.4.1各立管的汇水面积    45
3.4.2各立管的雨水设计秒流量    47
3.5雨水斗选用    49
3.6连接管选用    49
3.7溢流口排水量    49
3.8立管选用    50
3 .9排出管计算    50
第四章 室内消火栓给水系统的计算    51
4.1消火栓保护半径及布置间距    51
4.2消火栓的确定    52
4.3消火栓的水力计算    52
4.4水泵接合器选定    55
4.5消火栓减压计算    55
第五章  自动喷水灭火系统    56
5.1自动喷淋灭火系统的基本数据    56
5.2管道与报警阀布置    56
5.3喷头的选用与布置    56
5.4系统的设计流量    56
5.5水力计算(作用面积法)    57
5.6 增压及贮水设备    59
5.6.1 选泵    59
5.6.2消防水池、消防水箱及稳压设备    59
5.7 水泵接合器    59
5.8喷淋减压孔板计算    60
参考文献    62
