淮安某办公大楼给排水工程设计(含CAD图)

来源:56doc.com  资料编号:5D27482 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27482
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

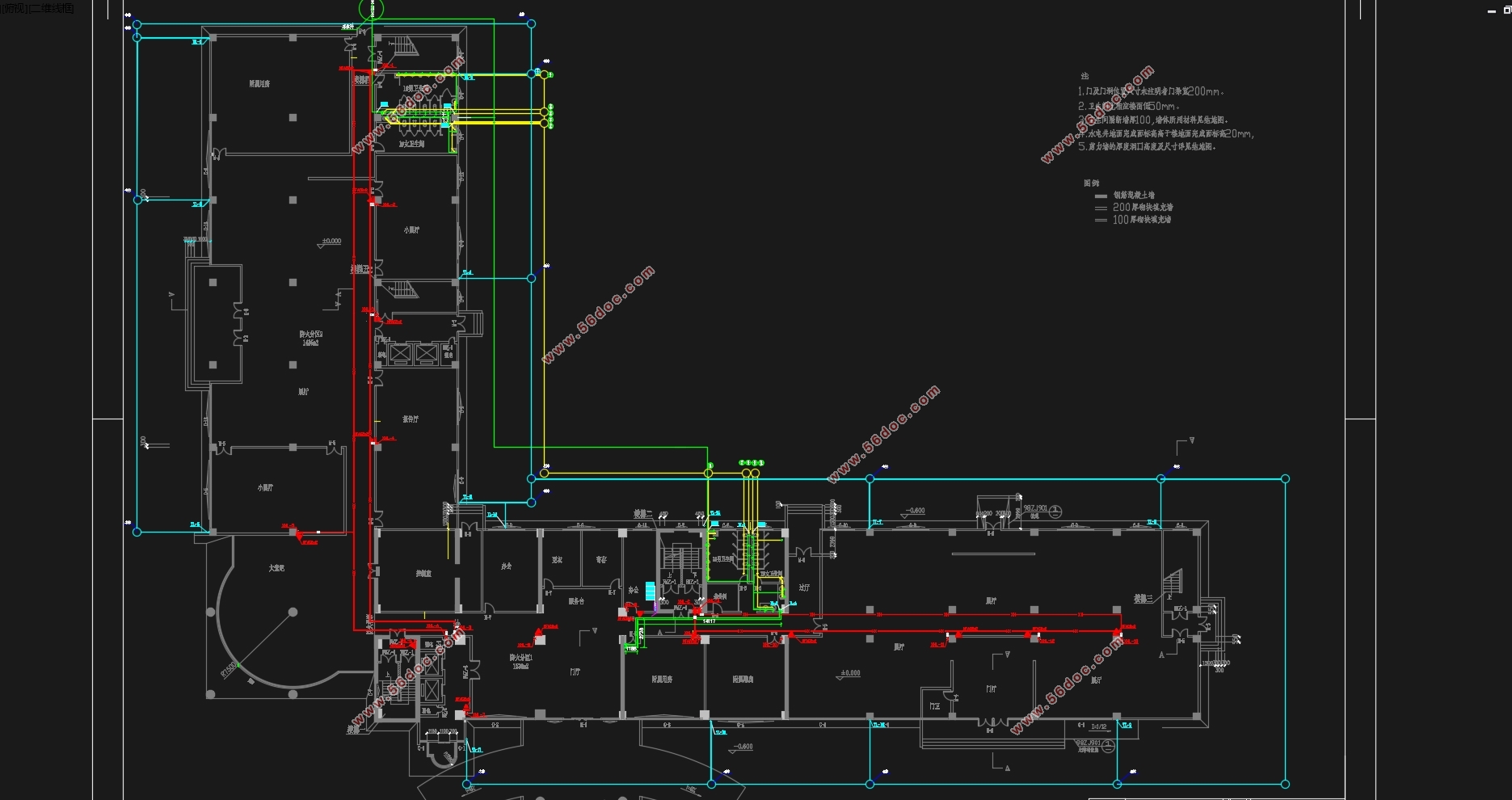

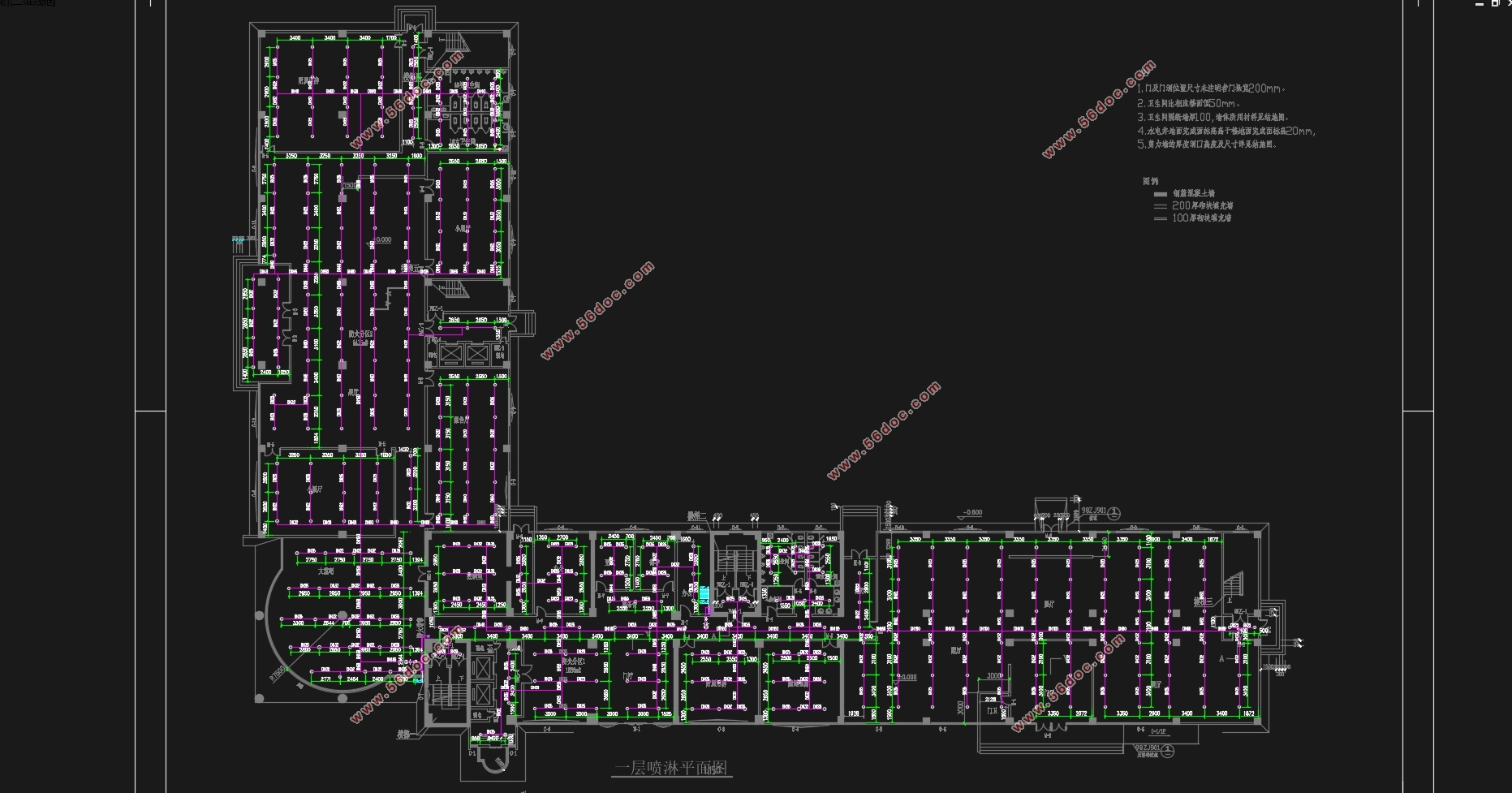

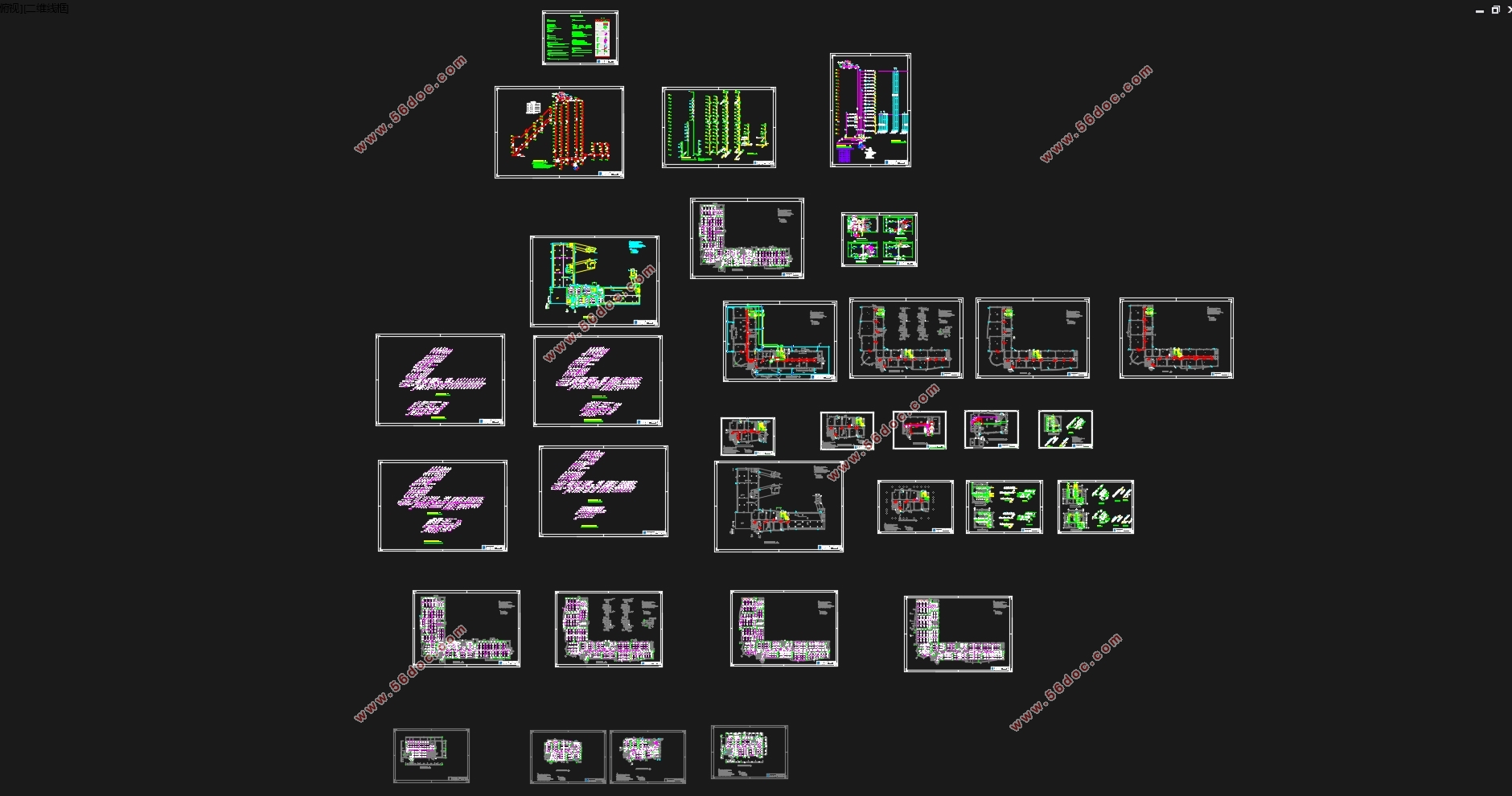

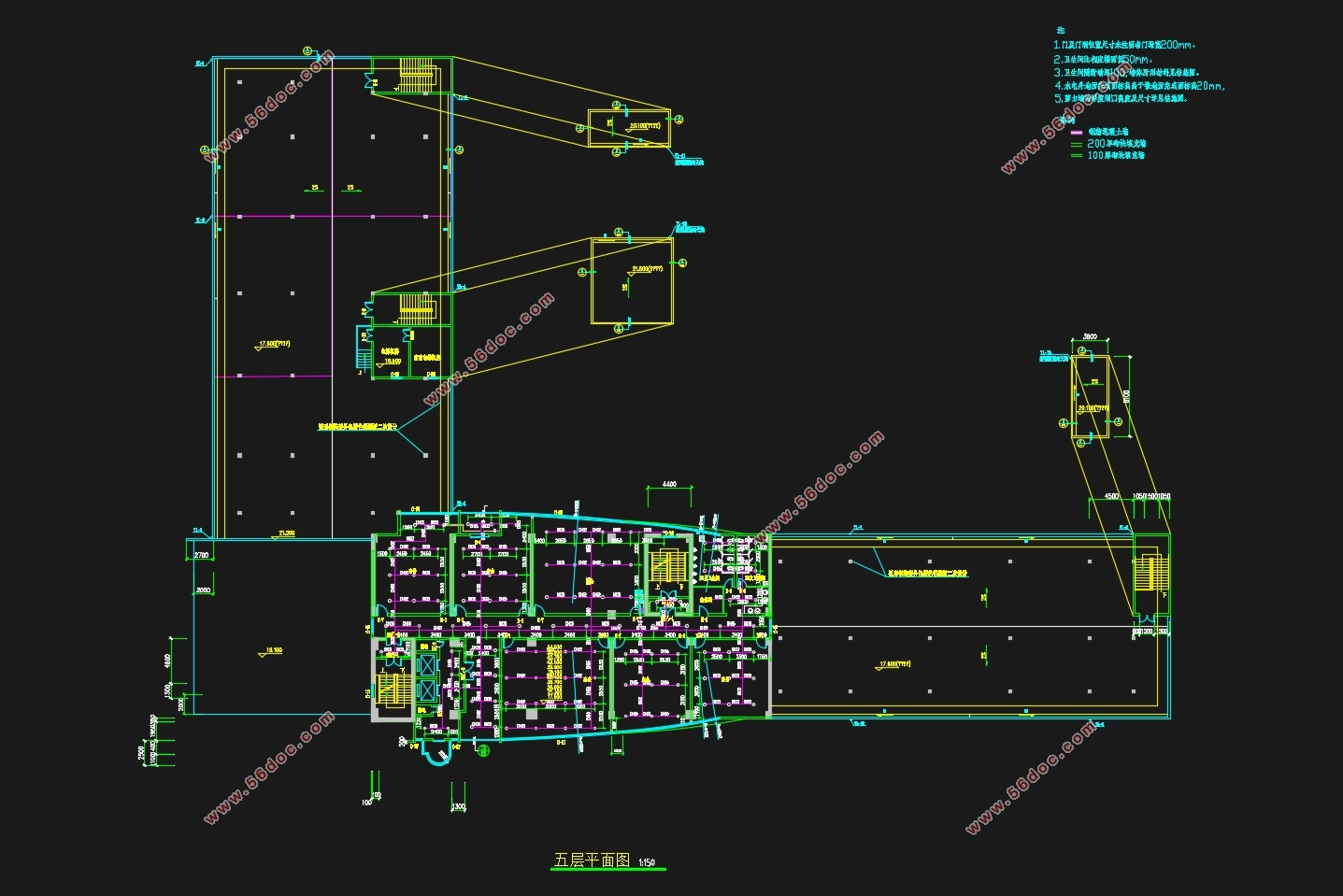

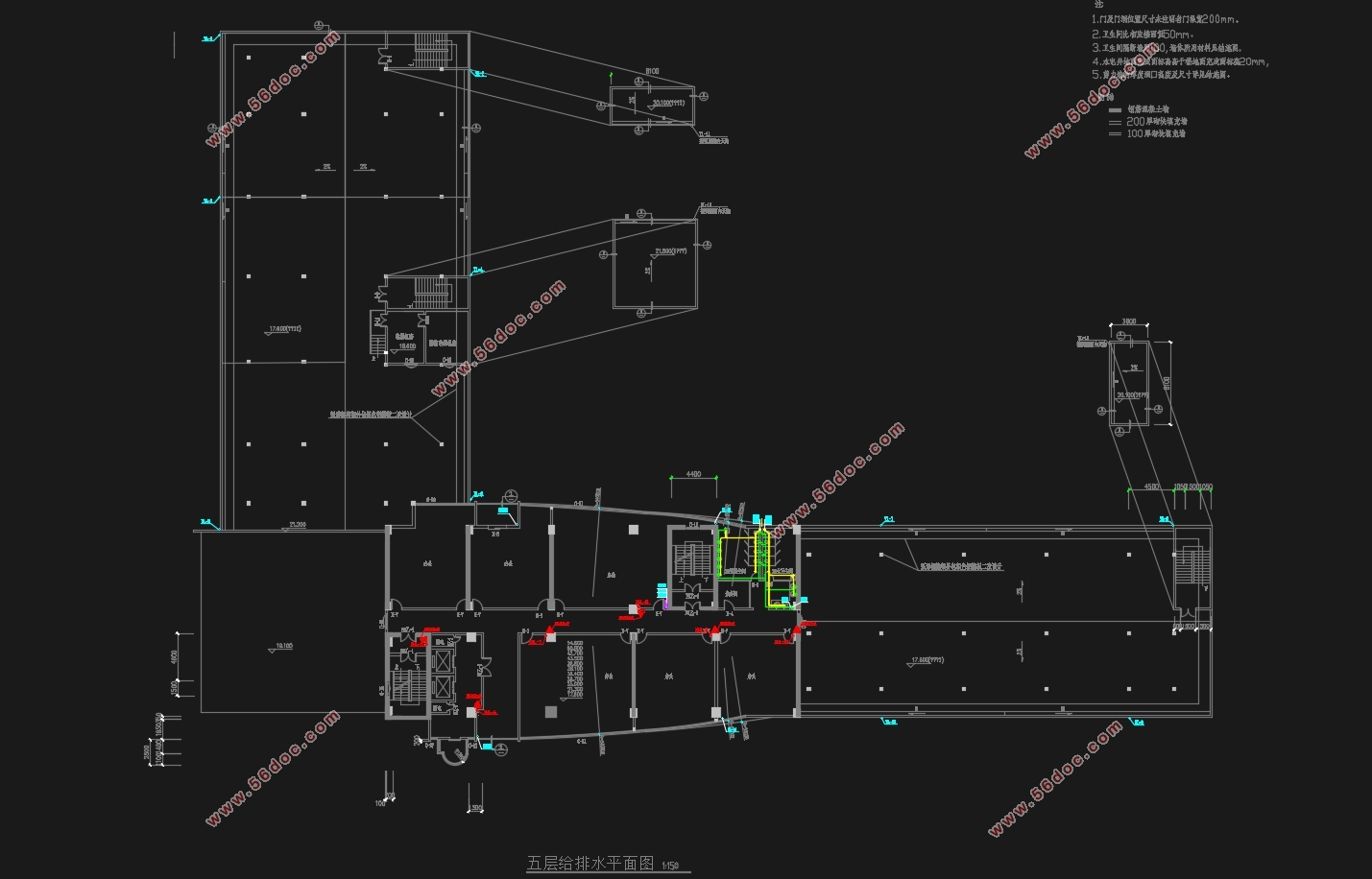

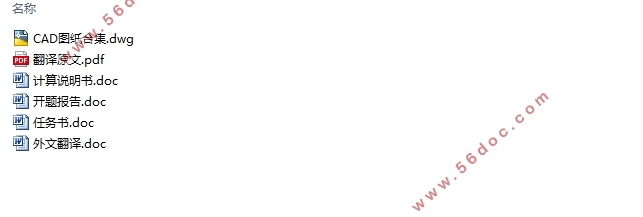

淮安某办公大楼给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书19000字,CAD图31张)
摘    要:给水系统分区供水,从市政管网上接两根DN100的引入管,底层层至地上四层为市政管网直供,五至十七层采用无负压变频供水设备加压供水。地下消防水池采用钢筋混凝土结构,置于地下室泵房边,有效容积560立方米,分为两格。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,直接排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后排入雨水管。
根据规范,该建筑为一类高层建筑,室外消火栓用水量50L/s,室内消火栓用水量15L/s,火灾延续时间2h。消火栓充实水柱高度13m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分为两个防火分区。该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量27.7L/s。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备(包含有效体积18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
     Water supply system water supply system, from the municipal pipe network connected to the introduction of two DN100 pipe, the bottom layer to the ground floor five for the municipal pipe network direct supply, six to nineteen layers of non negative pressure frequency conversion water supply equipment. Underground fire pool adopts steel reinforced concrete structure in the basement pump room side, effective volume of 524 cubic meters, divided into two squares.Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers. Toilet multi-established forms, special ventilation risers, some additional loop vent. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.
    According to the specifications, the building one high-rise construction, outdoor fire hydrant water 20L/s, 30L/s fire hydrant water consumption, fire life 2h. 12m fire hydrant full water column height, hose length 25m, 5.16L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump.
    Wet automatic fire sprinkler system in the building, spraying system design flow 27.7L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into 2 zones. Selection box-pump fire booster regulator device integration (including 18 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system


淮安长运办公大楼给排水工程设计(含CAD图)
淮安长运办公大楼给排水工程设计(含CAD图)
淮安长运办公大楼给排水工程设计(含CAD图)
淮安长运办公大楼给排水工程设计(含CAD图)
淮安长运办公大楼给排水工程设计(含CAD图)
淮安长运办公大楼给排水工程设计(含CAD图)


目  录
第一章  设计说明书
摘    要    8
Abstract    9
设计说明书    10
第一章  给水系统    10
1.1给水供应系统方案选择    10
1.1.1方案比较和选择    10
1.1.2方案选择依据    12
1.2给水系统组成    12
1.3给水管道的布置与敷设    12
第二章  消防系统    13
2.1室内消火栓系统    13
2.1.1室内消火栓系统的选择    13
2.1.2系统组成    14
2.1.3设备及构筑物    15
2.1.4消火栓的安装    15
2.2自动喷淋系统    15
2.2.1室内自动喷水灭火系统的选择    15
2.2.2系统组成    16
2.2.3喷头的选择与布置    16
2.2.4设备及构筑物    16
2.2.5喷淋系统的安装    17
第三章  室内排水系统    17
3.1排水系统选择    17
3.2 排水系统的组成    18
3.3主要设备及构筑物    18
3.4排水管道安装要求    19
第四章  雨水系统    20
4.1雨水排水系统的选择    20
4.2雨水排水系统的组成    20
4.3雨水管道的敷设与布置    20
设计计算书    21
第一章  给水系统计算    21
1.1用水定额及用水量    21
1.2给水方式    22
1.3设计秒流量的确定    22
1.3.1设计依据    22
1.4生活给水系统水力计算    23
1.4.1 低区给水系统水力计算    23
1.4.2高区给水系统水力计算    32
1.5水表的选择    38
1.5.1总水表的选择    38
1.6高区供水设备选型    39
1.6.1高区给水系统所需压力    39
1.6.2高区增压设备    39
第二章  室内消火栓给水系统的计算    40
2.1消防水池    40
2.1.1消防水池的设置    40
2.1.2体积计算    40
2.2消火栓保护半径    41
2.3消火栓的确定    42
2.4消火栓的水力计算    42
2.5屋顶消防水箱    46
2.6水泵接合器选定    46
2.7消火栓减压计算    46
第三章  自动喷水灭火系统    48
3.1自动喷淋灭火系统的基本数据    48
3.2管道与报警阀布置    48
3.3喷头的选用与布置    48
3.4系统的设计流量    48
3.5水力计算(作用面积法)    50
3.5.1  喷头流量    50
3.5.2 流速v    51
3.5.3  水力坡降    51
3.5.4 沿程水头损失    51
第四章  室内排水系统    55
4.1排水体制及排水方式    55
42排水系统水力计算    55
4.2.1排水横支管水力计算    55
4.3立管计算    57
4.3.1二层至十九层排水立管计算    58
4.4化粪池的计算    71
4.5集水坑及提升泵计算选型    71
4.5.1地下室车库集水坑计算    71
4.5.2消防电梯集水坑及提升泵计算选型    72
4.5.3水泵房集水坑及提升泵计算选型    72
4.5.4汽车坡道集水坑及提升泵计算选型    73
第五章  建筑雨水排水系统    73
5.1屋面雨水排水方式    73
5.2降雨强度    74
5.3汇水面积    74
5.4设计秒流量    75
5.4.1各立管的汇水面积    75
5.4.2各立管的雨水设计秒流量    75
5.5雨水斗选用    76
5.6连接管选用    77
5.7溢流口排水量    77
5.8立管选用    78
5 .9排出管计算    78
参考文献    80
结语    81
谢辞    82
