上海地下一层地上11层某饭店空调设计(含CAD图)

来源:56doc.com  资料编号:5D28430 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28430
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

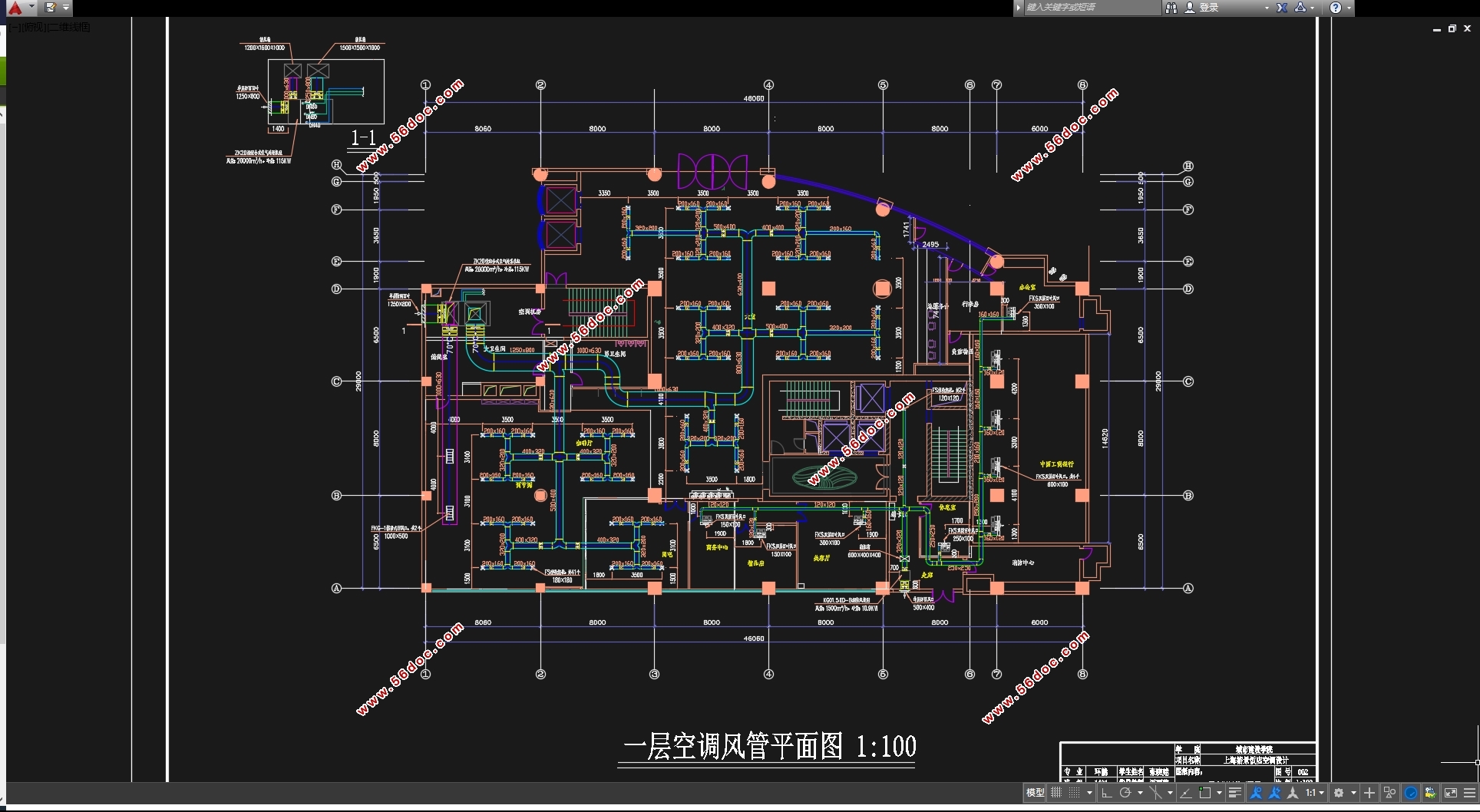

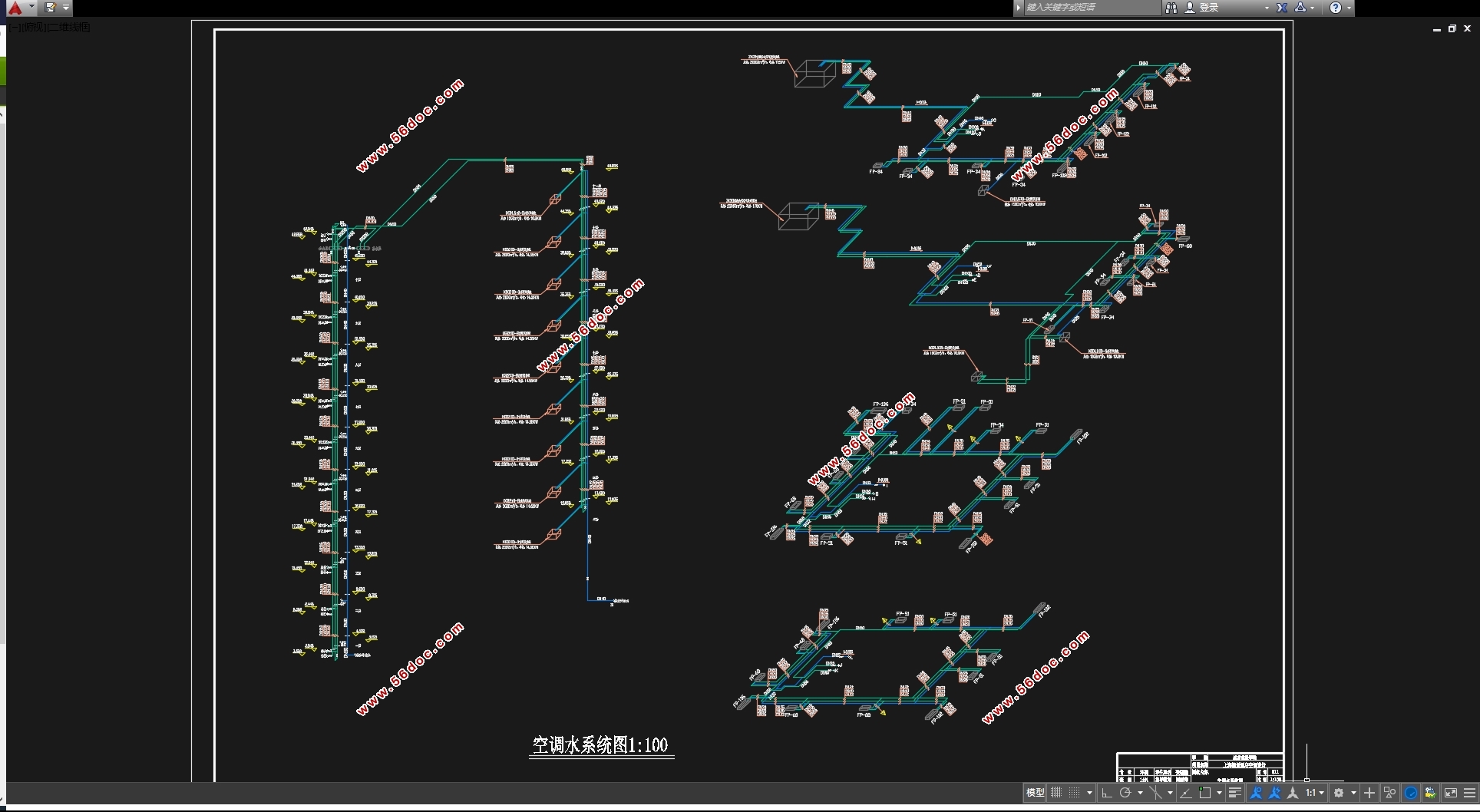

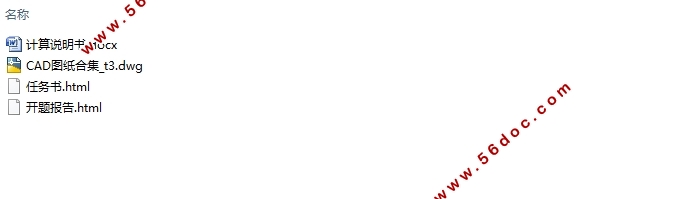

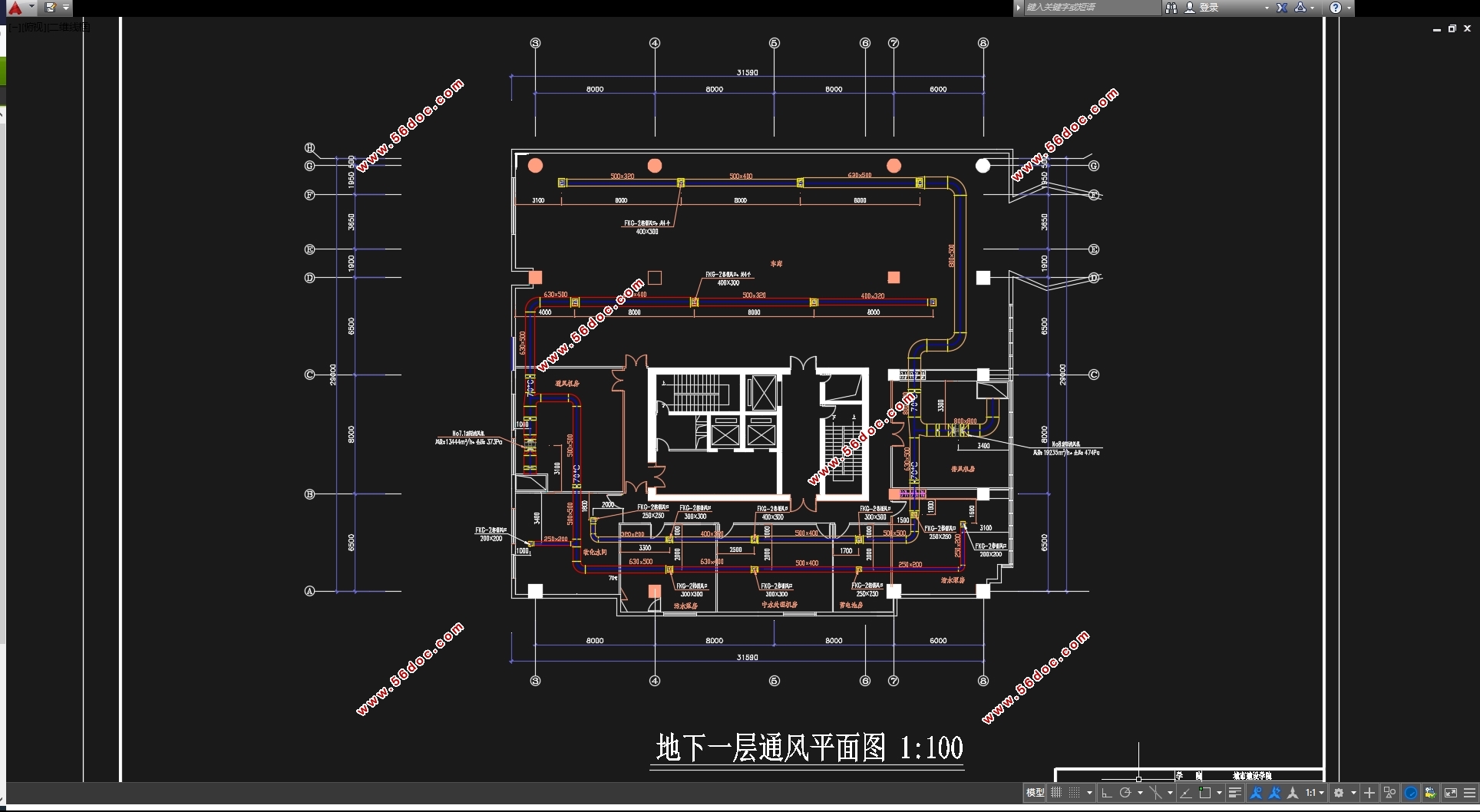

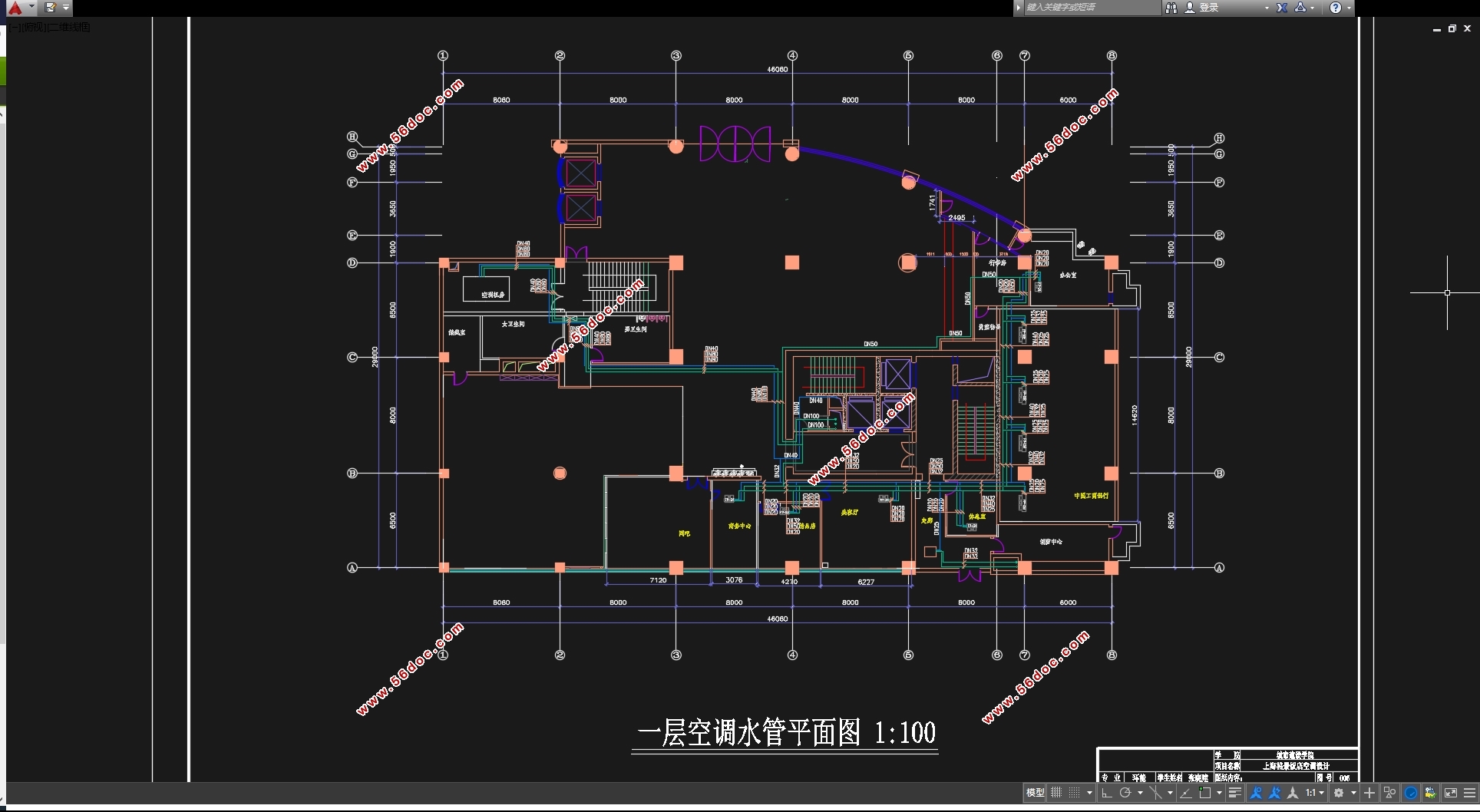

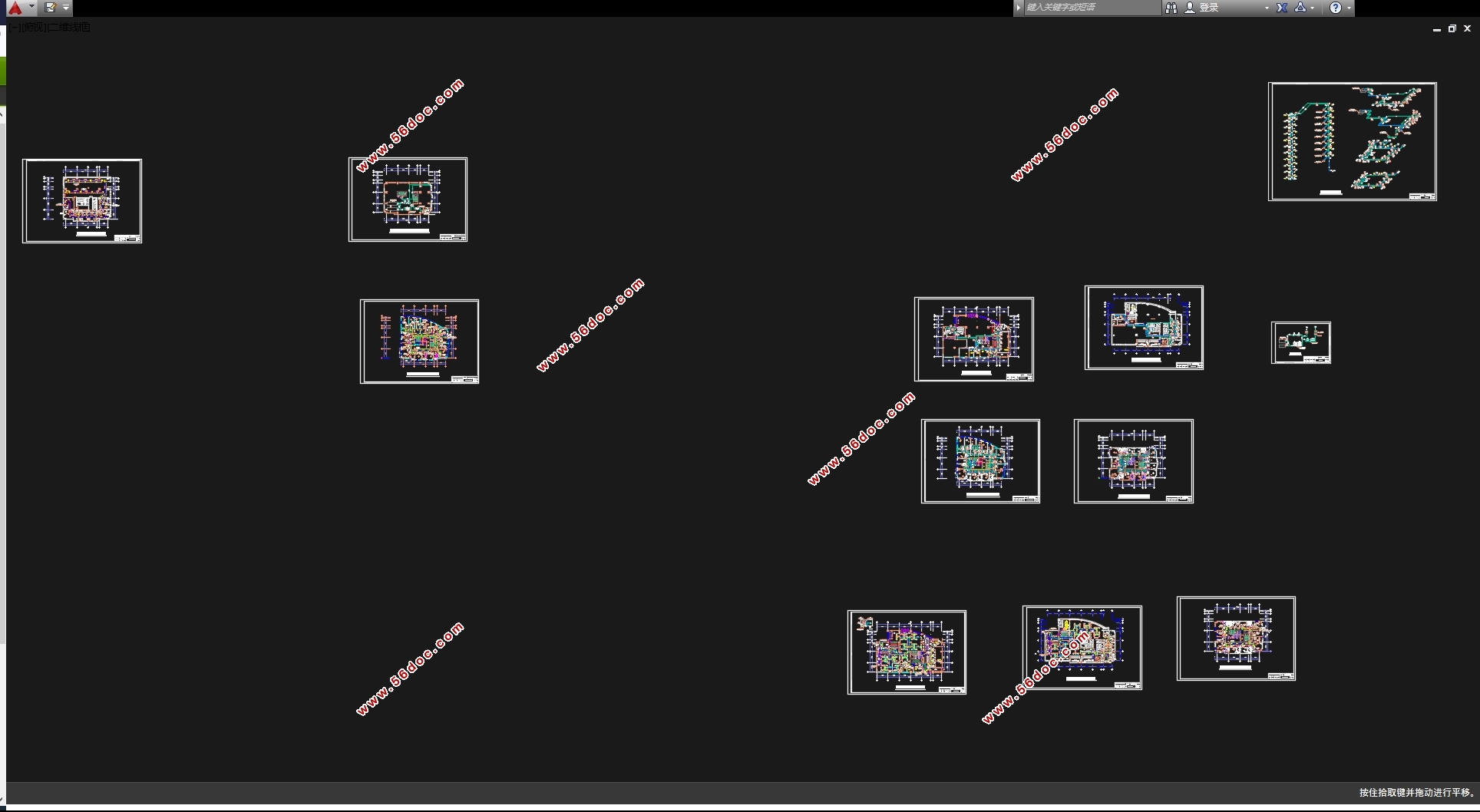

上海地下一层地上11层某饭店空调设计(含CAD图)(任务书,开题报告,计算说明书16800字,CAD图12张)
摘要
   本工程位于上海市,建筑面积10550 m2,共十一层。裙楼层高为4.5m,主楼层高为4.5m。裙楼部分主要是餐厅、美容厅和咖啡厅,主楼部分主要是客房。本设计将为该建筑提供一套舒适性空调系统。裙楼的大厅、餐厅、咖啡厅采用全空气系统,其余房间采用风机盘管加新风的半集中式系统,主楼的客房也采用风机盘管加新风的半集中式系统,新风采用集中处理,每层设一个新风机房。水系统采用闭式同程式系统,冷热源选择空气源热泵,设置在屋面,夏天可以提供冷水,冬天可以提供热水。冷冻水泵选择三台,两用一备,水泵并联运行。
关键词:全空气系统风机盘管加新风系统  空气源热泵

Air-conditioning design of Yue jing hotel in shanghai
Abstract
The project is located in Shanghai, with a total construction area of 10550 m2 and 11 floors. The height of podium building is 4.5m and the height of main building is 4.5m. The podium building contains restaurant,a beauty salon and cafe, and themain building is mainly guest rooms.The design will provide a comfortable air conditioning system for the building.The all air condition system is used in the hall, restaurant and cafe of the main building, other rooms together with guest rooms use fan coil with fresh air and half-concentrate system. The fresh air is centrally treated and each story sets a new force fan room.The water system adopts closed reversed return system.Heating and cooling fountain adopts air source heat pump which is set on the roof. It can provide cold water in summer and heat water in winter. The chilled pumps all choose three sets, two operate and one standby.Besides,the pumps adopt parallel connection.
Key Words: all air condition system;fan coil and fresh air system;air source heat pump

1.1建筑概况
裕景饭店位于上海郊区,建筑面积10550m2,建筑高度为52米,地下一层,地上共11层。主楼一层和二层主要是餐厅,咖啡厅,银行,办公,三—十一层为客房和娱乐场所。
1.2设计参数
1.    室外设计参数
查《民用建筑供暖通风与空气调节设计规范》 GB50736-2012 附录A“室外空气计算参数”得:
夏季通风室外计算温度:31.2℃
夏季空气调节室外计算干球温度:34.4℃
夏季空气调节室外计算湿球温度:27.9℃
夏季空气调节室外计算日平均温度:30.8℃


上海地下一层地上11层某饭店空调设计(含CAD图)
上海地下一层地上11层某饭店空调设计(含CAD图)
上海地下一层地上11层某饭店空调设计(含CAD图)
上海地下一层地上11层某饭店空调设计(含CAD图)
上海地下一层地上11层某饭店空调设计(含CAD图)
上海地下一层地上11层某饭店空调设计(含CAD图)


目录
摘要    Ⅰ
Abstract    Ⅱ
第一章 建筑设计概况    1
1.1建筑概况    1
1.2设计参数    1
1.3建筑资料    1
第二章 空调负荷计算    3
2.1 空调冷负荷计算    3
2.1.1空调房间冷负荷的组成    3
2.1.2空调房间冷负荷的计算    3
2.1.3咖啡厅冷负荷的计算    5
2.2 空调热负荷计算    12
第三章 空调系统方案    13
第四章 风系统的设计    14
4.1 一次回风式系统分析    14
4.2 风机盘管+新风系统分析    15
4.3 气流组织校核    18
4.3.1 一次回风式系统    19
4.3.2风机盘管+新风系统    19
4.4 风系统水力计算      21
第五章 空调水系统的设计    24
5.1空调水系统的确定    24
5.2 水系统的水力计算    25
第六章 通风设计    28
6.1 地下一层资料    28
6.2 送排风量的计算    28
6.3 风管的水力计算    28
6.3.1 加压送风管的水力计算    28
6.3.2 排风管的水力计算    30
6.3.3 风机的选择    31
第七章 冷热源系统的设计    32
7.1 冷热源方案的选择    32
7.2 空气源热泵的选择    33
7.2.1 空气源热泵台数的选择    33
7.2.2 空气源热泵型号的选择    33
7.2.3 空气源热泵校核计算    34
7.3 辅助设备的选择    34
7.3.1 分水器与集水器的设计计算    34
7.3.2 软化水箱的选择    35
7.3.3 软水器的选型    36
7.3.4 膨胀水箱的设计计算    36
7.4 水管路的计算    37
7.4.1 冷冻水系统的水力计算    37
7.4.2 冷冻水泵的选型    38
7.4.3 补水系统的水力计算    39
7.4.4 补水泵的选型    39
第八章 管道的保温及防腐    41
8.1 保温设计基本原则    41
8.1.1 设置保温的基本原则    41
8.1.2 保温材料的选择原则    41
8.1.3 保温材料的要求    41
8.1.4 保温厚度计算原则    42
8.2 防腐设计    42
第九章 系统消声减震设计    43
9.1 消声设计    43
9.2 减震设计    44
参考文献    46
小结    47
