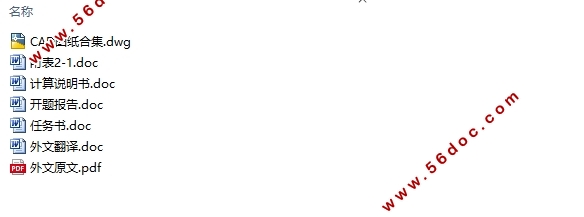

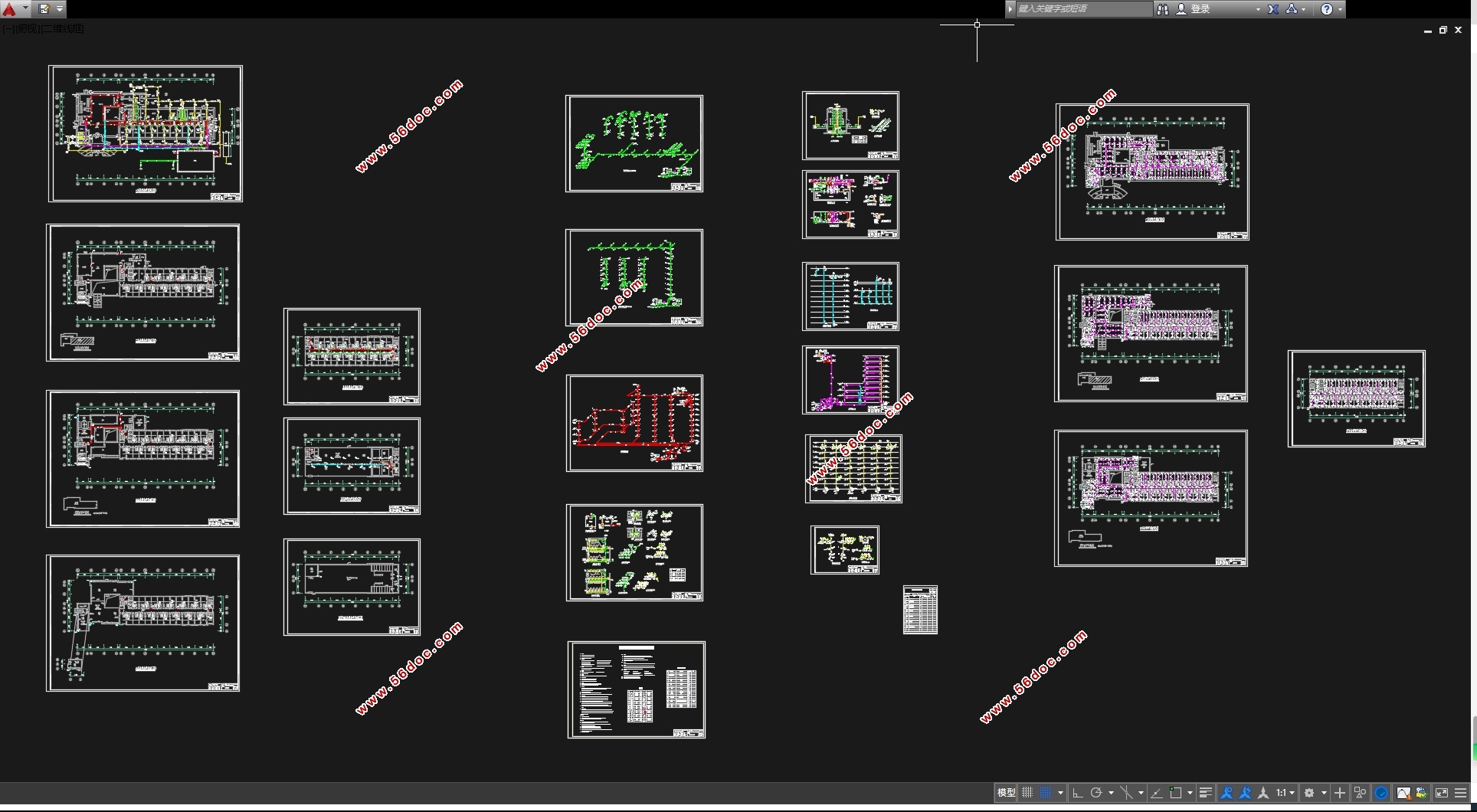

上海某高科技园假日酒店给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书16000字,CAD图22张)
摘 要

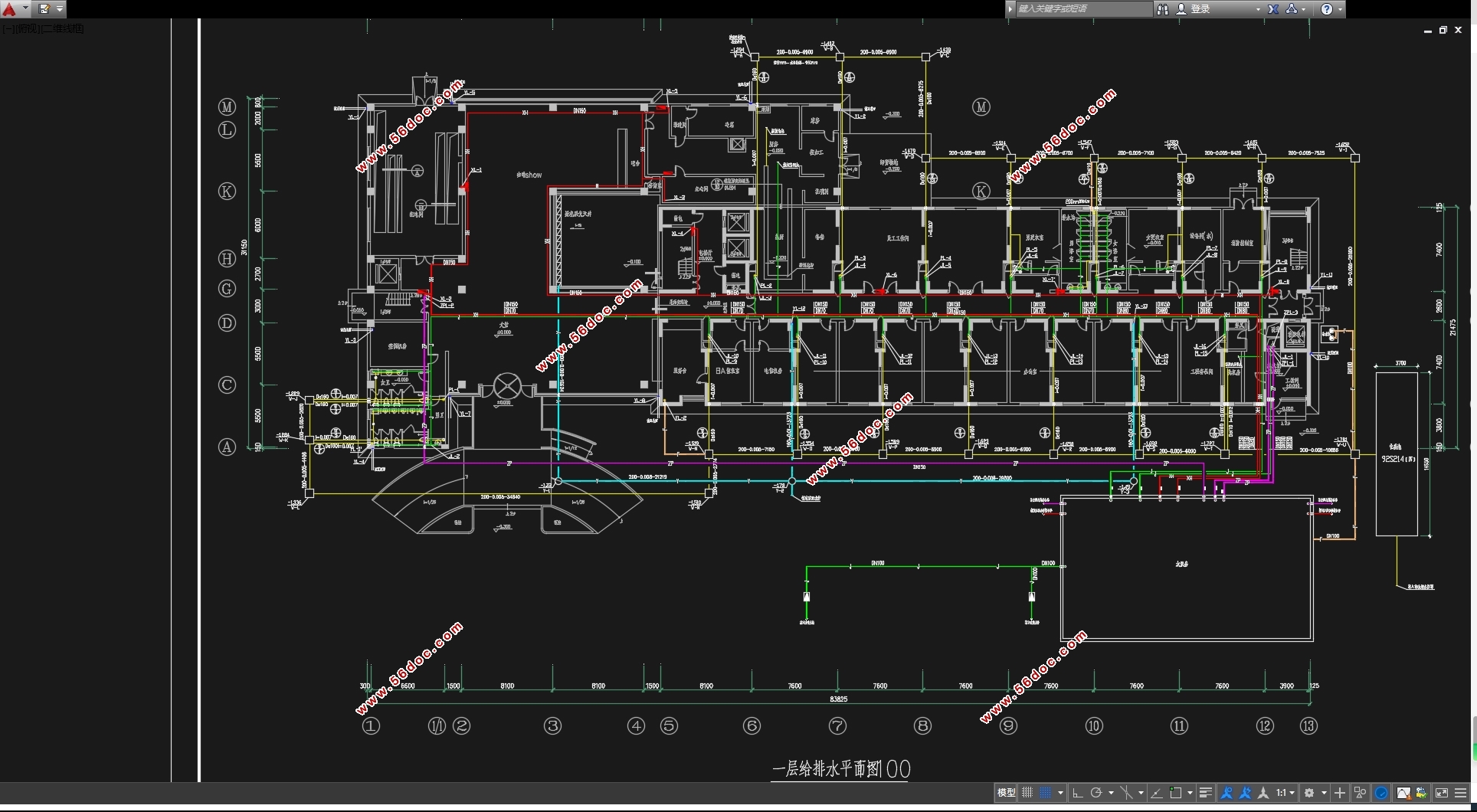

给水系统分区供水，从市政管网上接两根DN100的引入管，一层至地上三层为市政管网直供，四至九层采用变频供水。消防水池采用钢筋混凝土结构，置于地下室泵房内，有效容积290立方米。建筑物排水采用污废合流制，污废水排入检查井后，集中排入市政污水管，由市政管网统一处理。泵房以及消防电梯排水排至集水坑，经潜污泵提升排至检查井。雨水排水，屋顶采用内排水，选择重力半有压流系统，雨水经屋面雨水斗收集后由雨水管排至检查井，部分屋檐以及裙房雨水量较小，可直接排至地面。

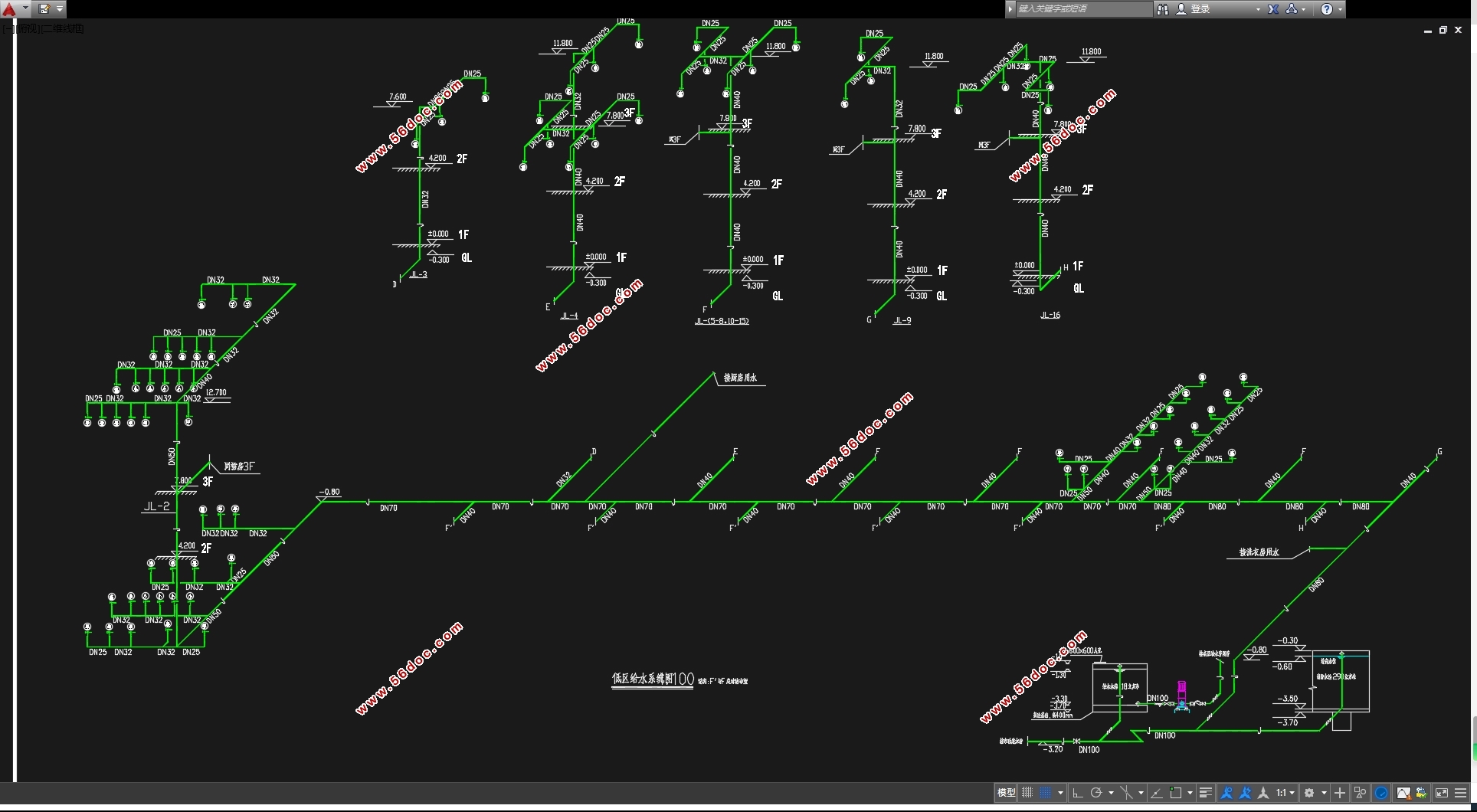

根据规范，该建筑为二类高层建筑，室外消火栓用水量20L/s，室内消火栓用水量20L/s，火灾延续时间2h。消火栓充实水柱高度12m，水龙带长度25m，水枪喷嘴流量5.1L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。

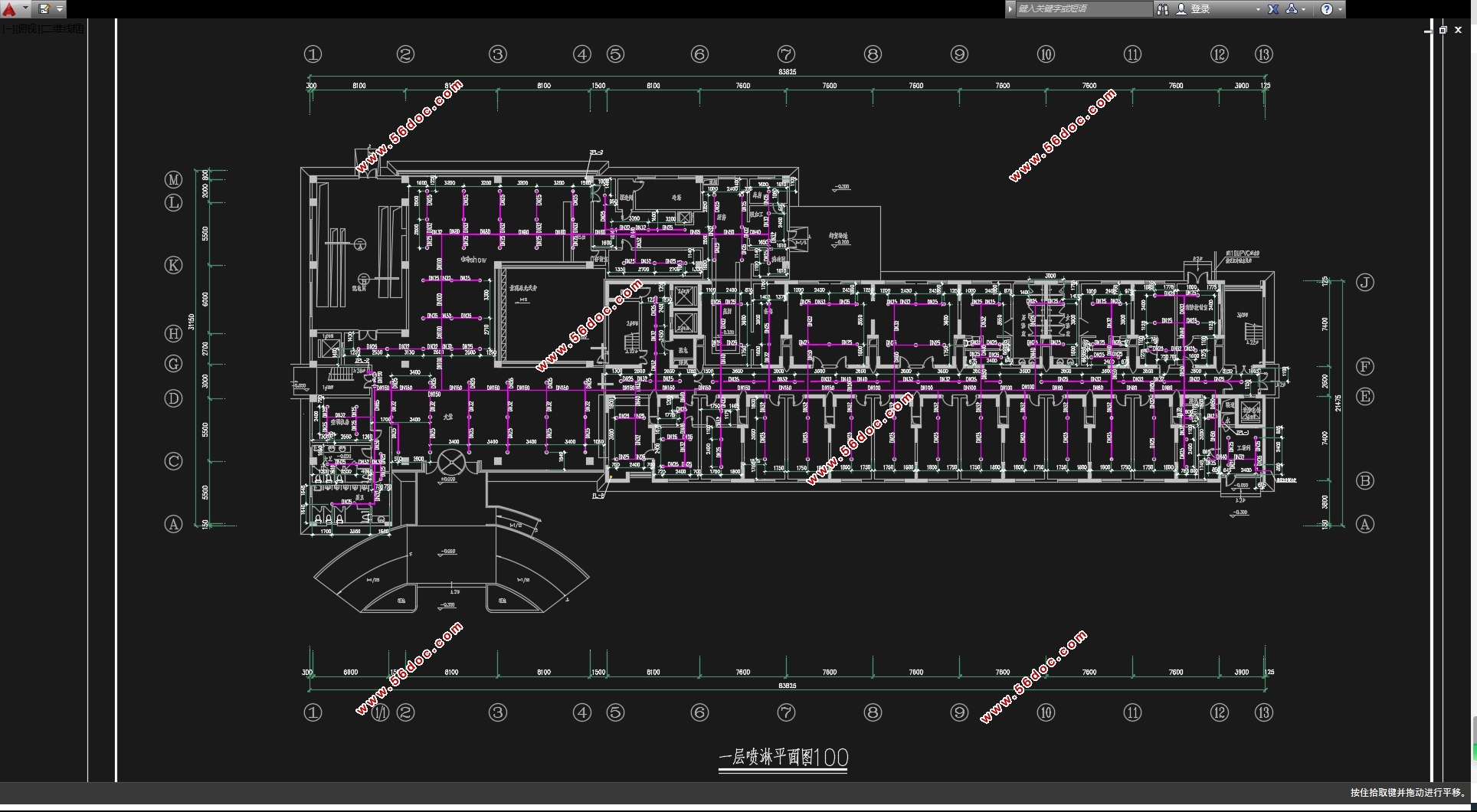

该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量16L/s。报警阀设于地下室泵房内，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分2个区。选用屋顶水箱（18立方）与顶层气压罐供出期消防用水，消防水箱贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
Water supply system partition, then the introduction of two DN100 pipe from the municipal pipe line, three on the ground floor to the direct supply of municipal pipe network, using four to nine frequency of water supply. Reinforced concrete structure fire water, placed in the basement of the pumping station, the effective volume of 290 cubic meters. Sewage and waste water from buildings Combined, the waste water discharged into the manholes, concentrated into the municipal sewer, unified treatment by the municipal pipe network. Drainage pumping stations and fire elevator row to the sump via submersible sewage pump discharge to enhance inspection wells. Stormwater drainage, roof drainage using the selected semi-pressurized gravity flow system, rain water bucket after roof rainwater collection tube to drain from the manholes, a smaller portion of the roof and the amount of rain podium, can be directly discharged into the ground.
According to the specification, the building of two types of high-rise buildings, outdoor fire hydrant water 20L / s, fire hydrant water 20L / s, fire duration 2h. Hydrant enrich the water column height 12m, hose length 25m, gun nozzle flow 5.1L / s, Fire riser pipe diameter DN100. Test fire hydrant located on the roof layers, one for each fire hydrant box fire pumps are equipped with remote start button.
The building uses a wet sprinkler system, sprinkler system design flow 16L / s. Alarm valve located in the basement of the pumping station, located layers flow indicator, and signal the end of the test the water valve device, which signals are sent to the fire control center for processing. Automatic sprinkler systems engineering of the two areas. Optional roof tank (18 cubic meters) and the top of the pressure tank confessed fire water, fire water tank storage 10min initial fire sprinkler systems, water hydrant system, post-fire from the basement fire pump and sprinkler pump water.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system
目录
第一章 设计说明 1
1.1 假日酒店给排水设计说明书 1
1.1.1 工程概况 1
1.1.2 设计依据 1
1.1.3 设计任务 1
1.2 给水系统 2
1.2.1 给水系统的选择 2
1.2.2 给水系统的组成 2
1.2.3 给水管道布置与安装 2
1.3 排水工程 3
1.3.1 排水方式的选择 3
1.3.2 排水系统的组成 3
1.3.3 排水管道及设备安装要求 3
1.4消火栓系统 4
1.4.1 消火栓系统的选择 4
1.4.2 消防系统的组成 5
1.4.3 消火栓的安装 5
1.5自动喷水灭火系统 5
1.5.1 室内自动喷水灭火系统的选择 5
1.5.2 系统组成 6
1.5.3喷头的选择与布置 6
1.5.4 喷淋系统的安装 7
1.6 雨水系统 7
1.6.1 雨水系统的选择 7
1.6.2 雨水系统的组成 7
1.6.3 雨水管道的布置与敷设 7
第二章 给水系统 9
2.1用水量标准及用水量计算 9
2.2设计秒流量计算公式 10
2.3 水表的选择 10
2.4地下贮水池容积 10
2.5室内所需压力计算 11
2.6低区管网水力计算 11
2.7高区管网水力计算 14
2.8 是否减压 17
第三章 排水系统 18
3.1排水横支管以及立管的计算 18
3.2 横干管的设计 23
3.3 主干管以及检查井的设计 23
3.3.1 横干管的水力计算 23
3.3.2 横干管的标高计算 24
3.3.3 检查井的标高 25
3.4消防电梯井底排水 25
3.5泵房集水坑排水 25
3.6化粪池设计计算 26
第四章 消火栓系统 27
4.1 消火栓的布置 27
4.2 消防水箱贮水量计算 28
4.3 消防水池贮水量计算 29
4.4 最不利点消火栓所需压力和实际射流计算 29
4.4.1枪口所需压力 29
4.4.2 水枪喷嘴射流量 30
4.4.3 最不利栓口所需压力 31
4.5 消防管网水力计算 31
4.5.1 水泵供水工况 31
4.6 消防水箱贮水量计算 33
4.6.1 水箱用水量计算 33
4.6.2增压判断： 33
4.6.3增压设备参数计算 34
4.7水泵接合器 34
4.8消防水泵的计算与选择 34
4.9 消火栓减压阀的计算 35
第五章 自动喷水灭火系统 36
5.1基本设计数据 36
5.2喷头的选用与布置 36
5.3水力计算 36
5.4 选泵计算 39
5.5水泵接合器 39
5.6喷淋减压孔板计算 39
第六章 雨水系统 41
6.1设计说明 41
6.2降雨强度 41
6.3汇水面积的测量 41
6.4 水力计算 42
6.4.1雨水斗以及立管的布置 42
6.4.2 悬吊管的计算 43
附表2-1 44
参考文献 46
结 语 47
|
