全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)

来源:56doc.com  资料编号:5D28438 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28438
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)(计算说明书11900字,CAD图37张)
摘要
204国道北起烟台,南讫上海,联结山东、江苏、上海两省一市,是重要的国家级沿海经济干线公路,全长约1018km。其中江苏境北起连云港赣榆,南至苏州太仓接上海,全长约549km。204国道苏州段北起张家港市通沙汽渡,向南经过张家港市、常熟市、太仓市至上海市,全长约102.4km。
204国道苏州段为开放二级收费公路,整体线形较差,所在路段乡镇市场,开发区密布;204国道拖动地方经济起步的同时,集镇化现象不可避免,导致了204国道服务水平急剧下降,与204国道的功能定位严重不符;沿线集镇化路段共计30.7km,占路线全长30%。
这次设计是本人在结束了四年的大学基础课程以及专业课程后进行的第一次一次综合性设计,是对所学知识的一次检验与综合运用。本设计分为几个部分进包括平面设计、纵断面设计、横断面设计、路基路面设计、支挡防护工程设计等等。并且应用了交通软件,提高了我们的实际操作能力。本次设计的完成将会使我在像道路工程师的发展中跟进一步。对于以后的工作以及对交通行业的定义有了一个详细的了解。

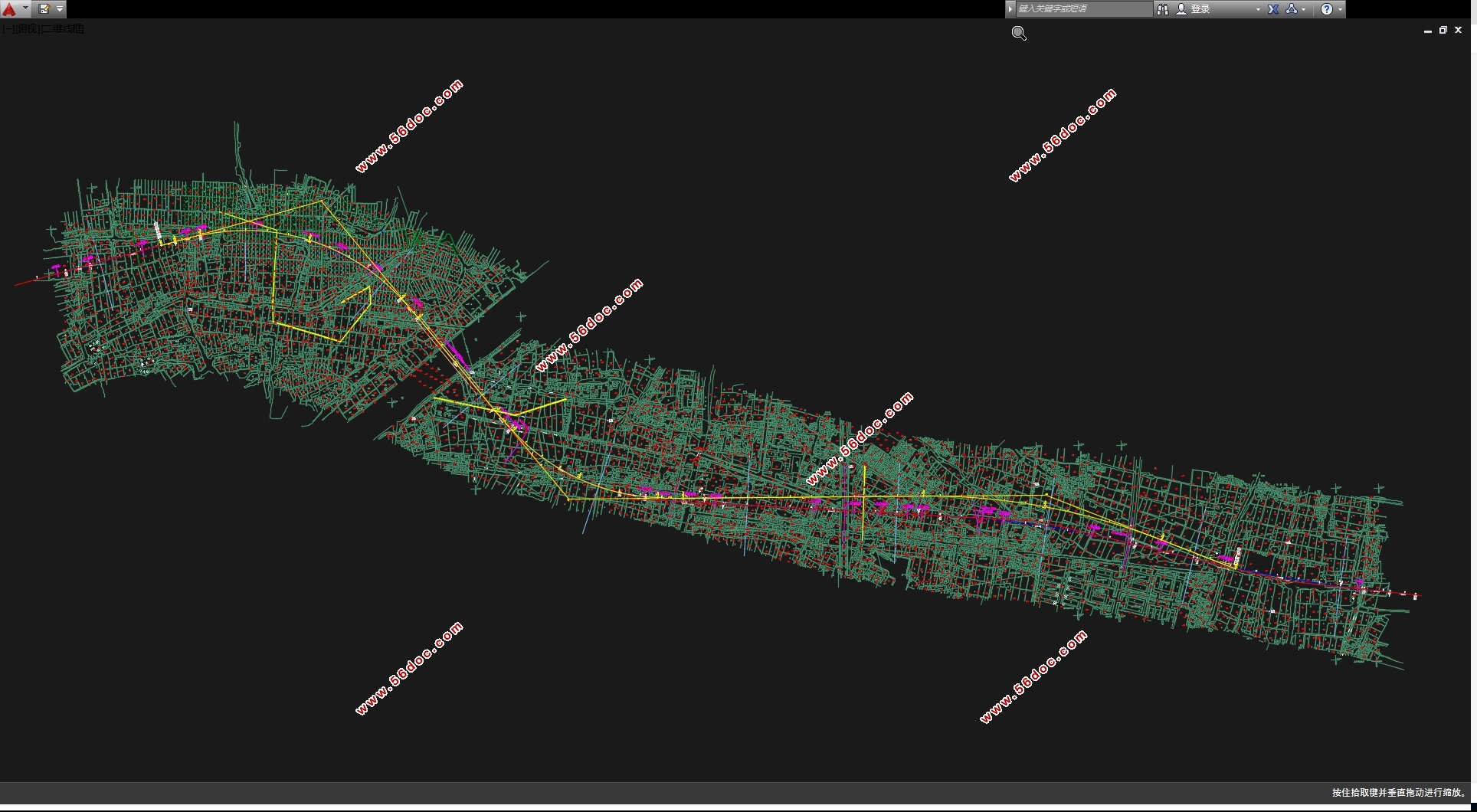

204国道扩建工程常熟A2施工标段起自与A1标的交界处 K7+000,路线向东南跨越望虞河,继续向东跨越福山塘,经新罗村北侧并和海虞路相交,向东经巨轮村北侧后跨越耿泾塘接A3标,亦即本标段设计终点桩号K12+500,路线全长5.5km。
全线采用双向四车道一级公路标准,路基宽度26.5m,设计速度100km/h,桥梁荷载标准:公路-Ⅰ级。设计洪水频率:1/100。


全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)
全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)
全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)
全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)
全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)
全长5.5km双向四车道一级公路204国道B标段施工图设计(含CAD图)


目  录
摘要    - 1 -
Abstract    - 2 -
二 总体概述    - 3 -
2.1技术标准    - 3 -
2.2主要技术规范    - 3 -
三 总体设计原则    - 5 -
四 可行性研究    - 6 -
4.1:地形地貌    - 6 -
4.2:区域内水文    - 6 -
4.3:气象    - 6 -
4.4:工程地质层及其特征    - 6 -
4.5地震    - 6 -
五 路线设计    - 7 -
5.1:平面线形设计    - 7 -
    5.1.1总体布线原则    - 7 -
    5.1.2路线走向    - 8 -
 5.2平曲线要素计算    - 9 -
 5.3平纵断面设计概况    - 11 -
       5.3.1:平纵面组合设计    - 11 -

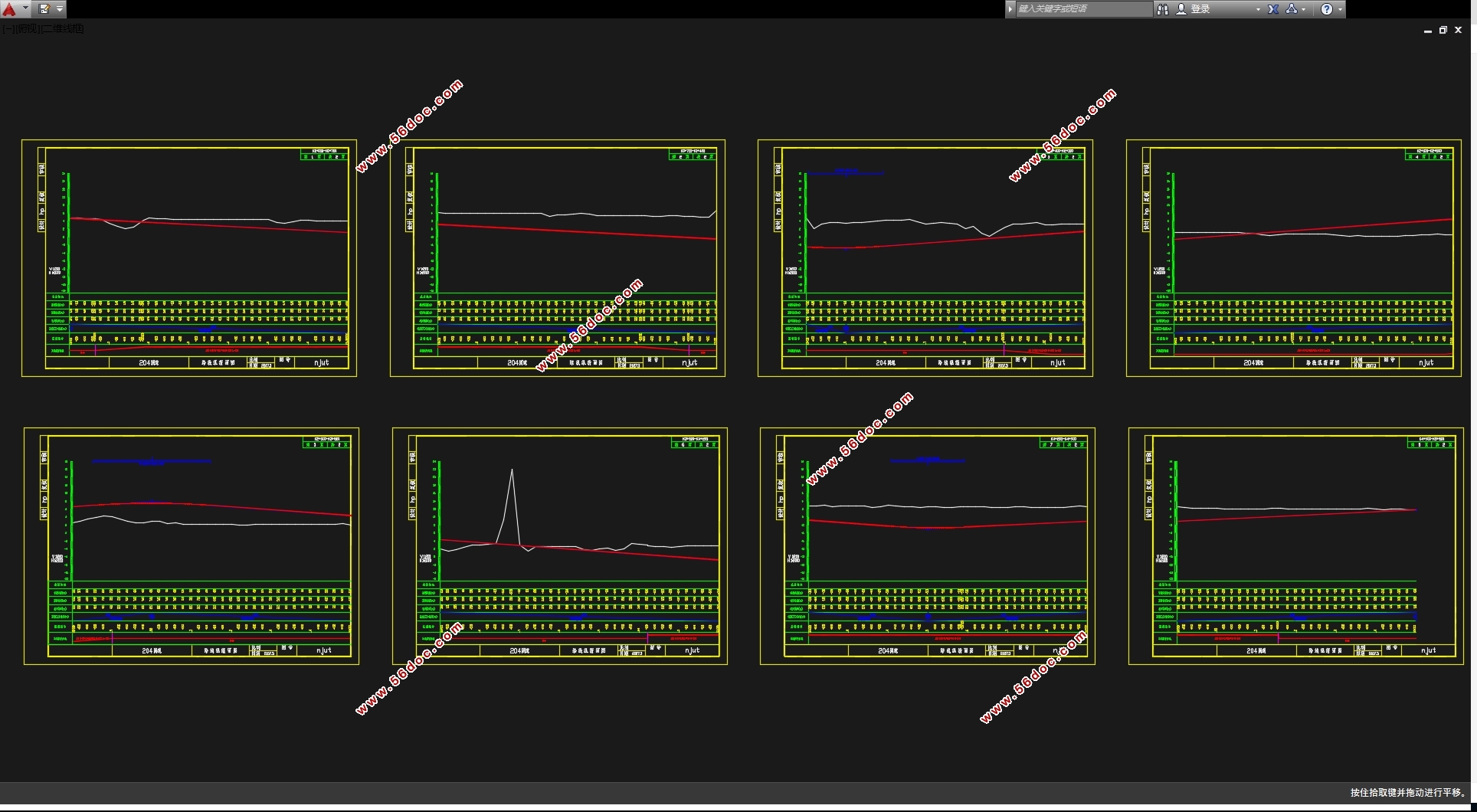

5.3.2:纵断面设计    - 11 -
5.3.3:竖曲线要素的计算:    - 12 -
六 路基设计    - 14 -
6.1:设计原则    - 14 -
6.2:横断面设计    - 14 -
6.2.1超高计算    - 15 -
6.3加宽设计方法及计算过程    - 17 -
七 路基参数设计    - 18 -
八 路基排水设计;    - 18 -
8.1.边沟设计    - 18 -
8.2.排水沟    - 19 -
九 取土、弃土方案设计    - 19 -
十 路面设计    - 20 -
10.1路面设计说明    - 21 -
10.2路面结构设计计算过程    - 21 -
10.2.1轴载换算    - 21 -
10.2.2:结构组合与材料选取    - 23 -
10.2.3设计参数汇总    - 25 -
10.2.4 路面厚度计算    - 25 -
十一 构造物设计    - 26 -
11.1桥梁、涵洞    - 27 -
11.2护栏    - 27 -
十二 其他设计:    - 28 -
致谢:    - 28 -
