某石油厂区1.5Km二级道路设计(含CAD图)

来源:56doc.com  资料编号:5D28456 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28456
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

某石油厂区1.5Km二级道路设计(含CAD图)(任务书,开题报告,外文翻译,设计说明书34000字,Excel计算表,CAD图13张)
摘  要
本文将阐述拟建于石油厂区内的二级道路的设计过程。首先了解厂区地形地质、水文气候和交通量情况,进而确定道路等级和车道数,在地形图上做好选线与定线工作。然后着重考虑平纵横组合,需要注意丘陵沟壑区的各项规范和技术指标,并做好完善相应的排水设计。因为延川石油厂区内普遍存在较厚的黄土,考虑其湿陷性,对地基运用垫层法和夯实法作为主要处理方式,配合比设计和挡墙设计也作为部分重点。文章简述环境保护方案,道路工程预算和施工组织方案的编制。
关键词: 平纵横组合  湿陷性  配合比设计  挡土墙

The road design for Yanchuan oil plant
Abstract
   This paper will present the proposed plant area in Yanchuan oil road design process. First, understanding the factory terrain geology, climate and hydrological traffic conditions ,  and then determine road grade and the number of lanes , do a good job on the line selection topographic maps and fixed -line work . Then focus on the aspect to consider combinations of flat vertical and transverse section, you need to pay attention to the hilly region of normative and technical indicators , and make perfect drainage design accordingly . Yanchuan oil plant in the region because of widespread thick loess, considering its collapsible , the foundation and compacted using cushion method as the primary treatment , mix design and retaining wall design as part of the importances . Article gives a brief environmental protection programs , road works and construction organization plan budget preparation.
Key Words:     Combination of vertical and horizontal level    ;      Collapsible   ;               Mix Design   ;  Retaining wall

1.1工程说明
石油厂区位于延川县西南角,道路设计路段长1.5Km,拟建一条二级公路,设计时速60Km/h。路线总长1535.191m,起点桩号K0+000.000,终点桩号K1+535.191。
由于设计所在地区为黄土丘陵沟壑区,道路设计路段地势起伏较大,地形错综复杂,所以在做设计时,应该综合考虑平、纵、横三者的关系,适当的掌握标准,提高线形质量。
1.2地理位置
延川县地处陕西省北部,东西向长74.25千米,南北向宽51.5千米,距离延安市区约80千米。全县共计18.6万人,其中大部分人口为农业人口,约14万人,土地面积1985平方公里,耕地面积104.5万亩。
延川县的光热资源比较丰富,同时其土壤和气温适宜红枣、梨 、果、花椒等作物生长。该县石油、煤炭等矿藏资源同样可观,现已探明石油储量多达2128万吨,其中可开采量约212.8万吨,煤炭资源拥有埋藏浅、煤质好的特点,约有1亿吨可供开采开发。
1.3地形地质
延川石油厂区的地形地貌属于黄土高原丘陵沟壑区,平均海拔高度955米。厂区范围内黄土梁峁和沟谷川道分布较广,梁峁上部是深厚的黄土,多呈现浅黄、灰黄色,下部是黄绿色的砂岩,上下部其间还夹着一层红土。梁峁被河谷穿插分割,坡面上广布沟壑,使其外貌显得支离破碎。
黄土是在干旱气候条件下形成的特种土,多孔隙,具有明显的大孔和垂直节理。厂区内
黄土土层深厚,质地均匀,其中钙质与黄土结核含量较多,在干燥时较坚硬,遇水浸湿时,容易发生剥落和遭受侵蚀,甚至发生坍陷。
1.4气候条件
延川县属于温带大陆性季风气候,年平均气温较低10.6℃,年日照时数2558小时,无霜期185天,常年降水量不足500毫米,降雨主要集中在夏季。常年伴有灾害性天气,霜冻与低温、干旱、干热风、大雨和暴雨、冰雹、大风等。
冬季寒冷干燥,持续时间较长;春季气温升降快速多变,常伴有霜冻、大风、风沙、浮尘天气;夏季温热,雨量集中,雷阵雨天气较为常见,偶有冰雹;秋季气温升降速度快,多有雾霾天,早霜出现,有阴雨天气。温度日较差大,年平均日较差12℃,4~6月日较差较大,平均15℃。
1.5工程对当地影响
在道路建设初期,会不可避免的造成一定的原有生态环境的破坏,需要施工队伍和当地百姓、政府做好防范和监督工作,尽量减少噪音污染、水土流失等不良影响。
在厂区道路建成以后,能有效的改善区域经济发展环境,提升经济发展竞争力。道路交通是一个地区经济发展的基础性条件,能够缩短人流、物流、信息流的周转周期。石油厂区道路的建成必然带动客流货运增加,促进地区间的交流与合作,刺激经济增长,为当地的发展做出贡献。


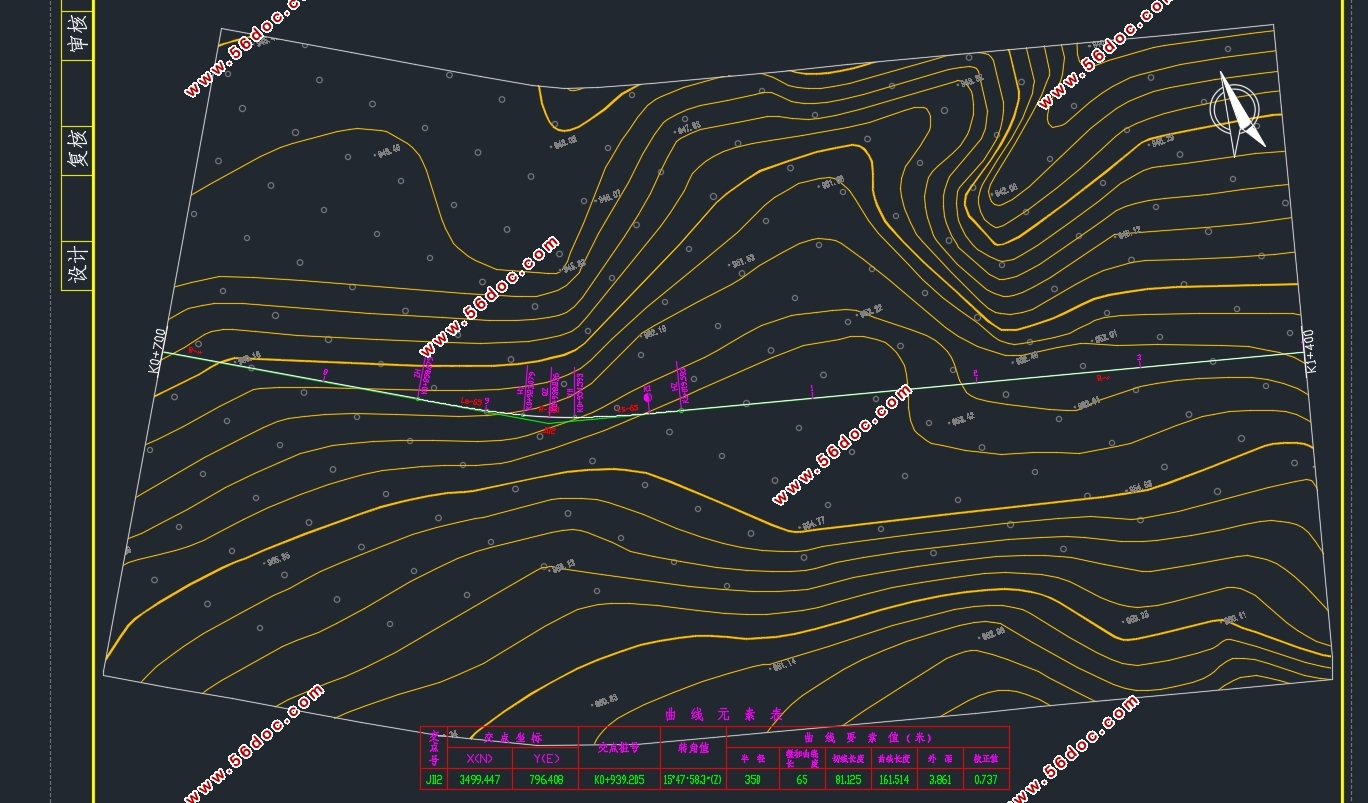

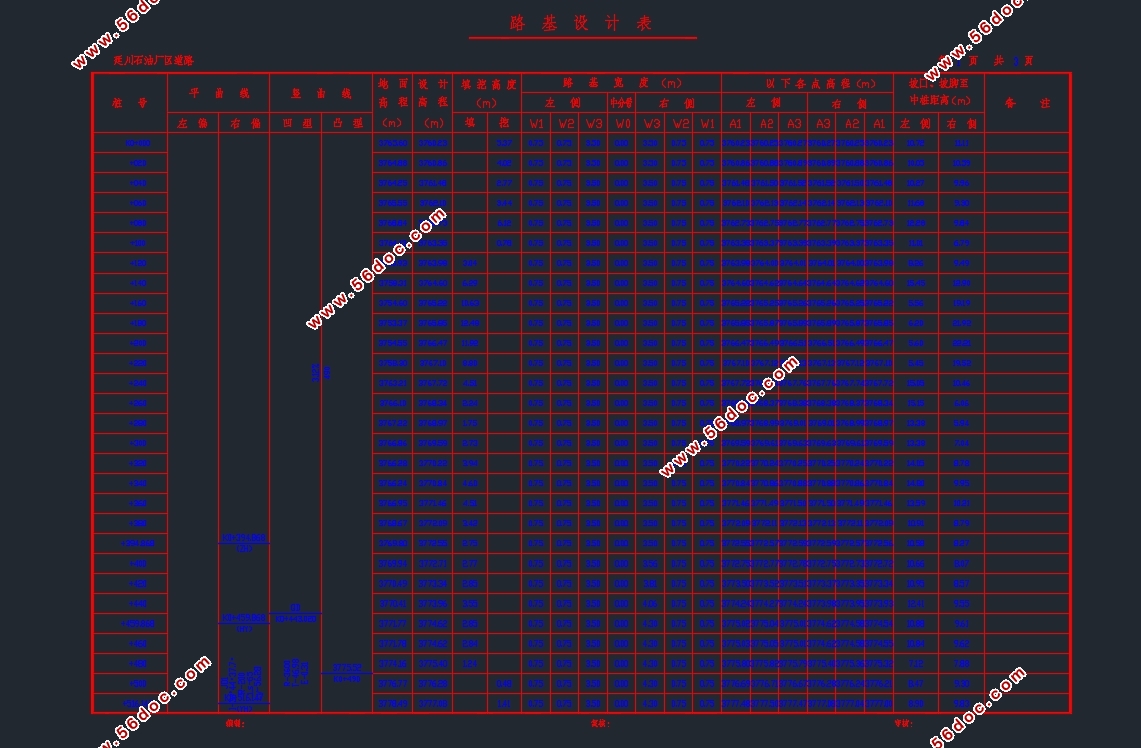

某石油厂区1.5Km二级道路设计(含CAD图)
某石油厂区1.5Km二级道路设计(含CAD图)
某石油厂区1.5Km二级道路设计(含CAD图)
某石油厂区1.5Km二级道路设计(含CAD图)
某石油厂区1.5Km二级道路设计(含CAD图)


目录
第一章 概述                                                            1
1.1工程说明    1
1.2地理位置    1
1.3地形地质    1
1.4气候条件    2
1.5工程对当地影响    2
第二章 道路基本参数    3
2.1确定道路等级    3
2.2确定服务等级    4
2.3路基设计指标    5
第三章 选线与定线    6
3.1选线步骤    6
3.2选线原则    6
3.3黄土地区选线要点    7
3.4 方案比选    7
第四章 平面设计    9
4.1直线    9
4.2圆曲线    9
4.3缓和曲线    10
4.4交点、转角计算    10
4.5曲线要素计算    11
4.6各点桩号的确定    15
4.7行车视距    15
4.8超高、加宽    16
第五章 纵断面设计    17
5.1纵坡设计步骤    17
5.2竖曲线要素指标    17
5.3竖曲线要素计算    18
5.4平均纵坡     20
5.5合成坡度    21
5.6平纵配合    22
第六章 横断面设计    24
6.1横断面组成    24
6.2横断面设计的原则    24
    6.3横断面布置    25
6.4路拱的确定    25
6.5加宽渐变    26
6.6超高渐变    26
6.7陡坡路堤    27
6.8路基边坡    28
第七章 道路排水设计    28
7.1排水设计原则    28
7.2路基排水    28
7.3边沟设计    30
7.4 路面排水    31
第八章 路基处理    32
8.1黄土特性    32
8.2湿陷性黄土路基施工规定    32
8.3常见处理方式    33
8.4地基处理    33
8.5陷穴处理    35
8.6路床处理    35
第九章 路面设计    37
9.1路面等级与类型    37
9.2轴载换算    37
9.3路面设计弯沉值的计算    39
9.4容许拉应力的计算    39
9.5初拟路面结构层    40
9.6路面厚度设计与验算    41
9.7上面层沥青材料    42
9.8上面层基本材料    43
9.9矿料级配设计    46
9.10最佳油石比确定    47
9.11配合比设计检验    48
第十章 挡墙设计    51
10.1挡墙设计原则    51
10.2挡墙布置    51
10.3挡墙验算参数    52
10.4挡土墙荷载组合    53
10.5荷载组合与分项系数    54
10.6验算组合    54
10.7各种组合最不利结果    59
第十一章 环境保护    61
11.1环境保护在道路建设中的意义    61
    11.2施工期的环境影响    62
11.3运营期的环境影响    62
11.4环境保护措施    63
11.5水土流失因素    63
11.6水土流失防治措施    64
第十二章 工程预算编制    65
12.1 概预算的作用:    65
12.2 概预算的编制依据:    65
12.3 概预算项目的主要内容:    66
12.4 概预算文件的编制步骤:    67
第十三章 施工组织设计    69
13.1设计概况    69
13.2主要内容    70
13.3施工准备工作    70
13.4路基工程    70
13.5沥青混凝土路面施工方案    73
13.6道路附属工程施工方案    77
13.7资源供应计划    78
13.8技术组织措施计划    79
13.9环境保护、文明施工措施    82
参考文献    90
设计总结    91
致谢    92
