安大公路全程总长12.379公里一标施工图设计(含CAD图)

来源:56doc.com  资料编号:5D28458 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28458
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

安大公路全程总长12.379公里一标施工图设计(含CAD图)(任务书,开题报告,论文说明书10000字,CAD图40张)
摘要
本设计研究的是安大公路一标段公路的常规施工图设计,设计内容如下:
1.根据设计公路的交通量及使用任务和性质,确定公路等级,在结合沿线自然条件与主要指标的应用,进行路线方案的论证和比选,确定合理的设计方案
2.选择一个最佳方案进行详细技术设计,内容包括:路线的平,纵,横断面设计,路基路面设计,排水设计及其他构造物设计。
根据设计道路交通量及使用任务和性质,确定为平微原一级公路,全程总长12.379公里,共有九处平曲线,竖曲线均包含在平曲线之内,设计时速80km/h,路基一般宽度为24.5m~26.5m。路面为沥青混凝土结构
关键词:安大公路,一级公路,平,纵,横断面设计,路基路面,沥青混凝土

Abstract
The design of the study is to design the conventional construction anda highway a section of highway, the design is as follows:
1.according to the traffic volume and use the task and nature of design of highway, highway grade, in combination with the application of natural conditions and main index along the route, scheme demonstration and comparison, determine the reasonable design scheme
2. choose the best approach for detailed technical design, including: line of the flat, longitudinal, cross-sectional design, subgrade and pavement design, the design of drainage design and other structures.
According to the design of road traffic and the use of task and nature, identified as plain original highway, full length of 12.379 kilometers, a total of nine plane curve, vertical curve are included in the plane curve, the design speed of 80km/h, the roadbed width for general 24.5m~26.5m. For asphalt concrete pavement structure
Keywords; anda highway, a road, Ping, longitudinal, cross-sectional design, subgrade and pavement, asphalt concrete

1.1工程概况
233省道三垛至江都港区段起自高邮市三垛镇东333省道,路线向南跨越北澄子河后继续向南进入汉留镇,跨越南澄子河、汉留港河和新河后进入江都市樊川境内。
本施工标段(S233-SJL1)起乞桩号为K0+000~K12+378.75,路线起自高邮市三垛镇东333省道,路线全长12.379km。
1.2路线勘测
本项目外业勘测是在《公路勘测规范》(JTJ 061-99)要求的基础上进行的,主要勘测内容如下:
1.控制测量
施工图定测在初测GPS导线点测量成果的基础上,进行了导线点、水准测量工作,本标段有E级GPS点16个、F级GPS点6个。全部导线点平差计算均满足一级导线数据精度要求,平面坐标采用1954年北京坐标系(中央子午线120°);高程体系采用1985国家高程基准。


安大公路全程总长12.379公里一标施工图设计(含CAD图)
安大公路全程总长12.379公里一标施工图设计(含CAD图)
安大公路全程总长12.379公里一标施工图设计(含CAD图)
安大公路全程总长12.379公里一标施工图设计(含CAD图)

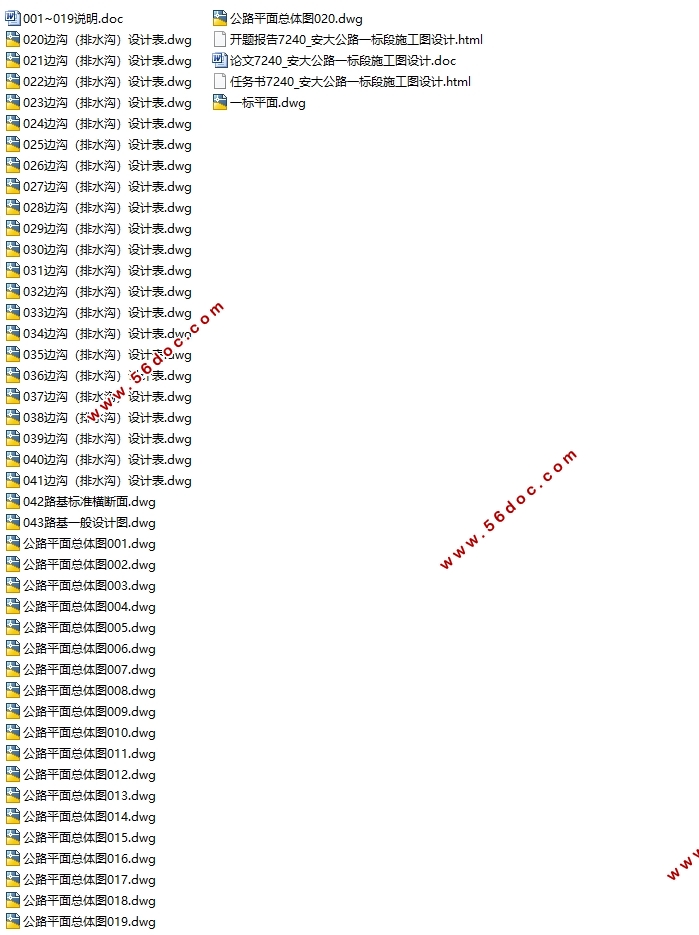

安大公路全程总长12.379公里一标施工图设计(含CAD图)


目录
摘要    I
Abstract    II
第一章  工程概述    1
1.1工程概况    1
1.2路线勘测    1
1.3设计规范、规程    2
2.1路线总体布线原则    3
2.2平、纵断面设计概况    4
3.1路基压实标准及压实度    5
3.2路基填料    5
3.3路基填料处理    6
3.4路基一般设计    6
3.5横断面超高、加宽设计方法及计算过程    7
3.6取土、弃土方案设计    7
3.6施工方法及注意事项    8
4.1设计原则    9
4.2技术标准    10
4.3路面结构组合及厚度计算    11
4.4路面结构层材料及技术要求    14
第五章.防护排水设计    19
5.1坡面防护    19
5.2路基排水    19
5.3路面排水    20
5.4路基防护设计    21
5.6构造物设计    22
