无线呼叫系统的电路设计(接受端硬件电路)

来源:56doc.com  资料编号:5D1565 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1565
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

毕业设计说明书(论文)中文摘要
单工无线呼叫系统具有成本低使用方便的特点,其应用相当普遍具有很高的实用价值。广泛应用于娱乐 、医院等大型公共场所,课题实现了单工呼叫系统接收部分的电路设计。整个单工无线呼叫系统包括发送和接收两大部分,接收部分由收音模块、音频输出模块、数据接收模块以及控制模块四大部分组成。综合运用数字频率合成技术、单片机控制技术、解码技术、解调等技术,完成了从信号的接收、解调、输出等功能。实现了语音信号、英文短信信号及台号的接收,并用单片机控制完成了多个号台的选择设定功能。
关键词  FM解调   接收端   呼叫系统

毕业设计说明书(论文)外文摘要
Title   The Design Of A Wireless Calling System Electrocircuit——Receiver
Abstract
The wireless calling system  has the low cost and user-friendly features, and the application generally has very high practical value. Widely used in  entertainment, hospitals and other large public places, this subject is to achieve a single-call system to receive part of the circuit design. Entire wireless single-call system, sending and receiving two majority, in part by the radio receiver module, audio output module, data receiver module and the control module four major components. Comprehensive use of digital frequency synthesis, SCM control technology, decoding technology, modems and other technologies completed a signal from the receiver, demodulation, and the output function. It has realized the reception Of the voice signal, the English text messaging, and Taiwan signal, MCU and complete control of a number of Taiwan to choose a setting function.
Key Words   FM demodulation  Receiver  Calling System

设计内容是无线呼叫系统的接收端,通过电路实现了设计要求的内容。信号在天线接收后进入MC3363中进行解调,完成了解调部分;信号经解调后进入单片机,经过程序运行识别前段编码判断信号类型然后进入相应的接收部分,完成了自动识别信号类别的功能;通过开关的高低电平控制单片机信号及PT2272实现了8个从台的切换功能;通过单片机控制LCD实现了英文短信的接收与显示。各项性能指标均达到了设计要求,液晶显示界面友好操作简单。

接收模块的设计方案
方案一:采用CXA1238作为接收机电路的核心芯片。CXA1238是日本索尼公司研制的单片大规模接收机电路,它包含了AM/FM收音机从天线输入、高频放大、混频、本振到中频放大、检波直至低频(音频)功率放大的所有功能。除此之外,还具有调谐指示,电子音量控制等一些辅助功能。

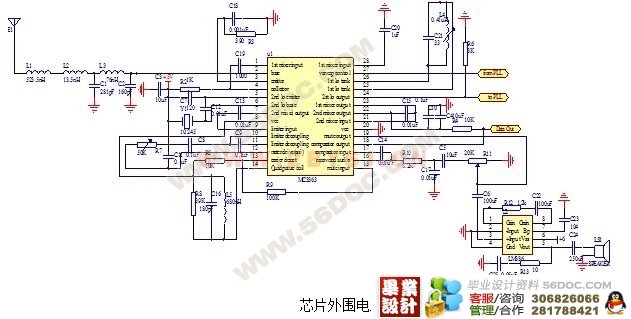

方案二:采用MC3363作为接收机电路的核心芯片。该芯片内部包括振荡器、二级混频、平方检波器、音频前置放大等电路。

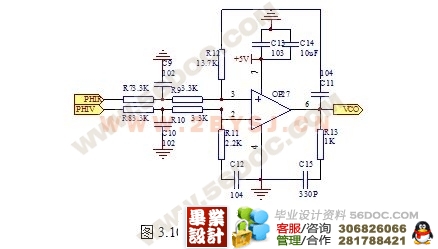

方案选择: CXA1238外围电路简单,不需外加频率合成电路,调试容易,但芯片价格较贵,不易采购;MC3363是窄带FM 接收芯片,与CXA1238相比,电路相对复杂,需外接锁相环,但芯片价格便宜,各项性能指标能完全满足设计要求。基于此,本设计采用方案二。
2.2数据传输的设计方案论证与选择
方案一:编码采用双音频信号发生器HT9200B 将从单片机要发送的代码转换成双音频信号,解码采用多音频接收芯片MT8870。

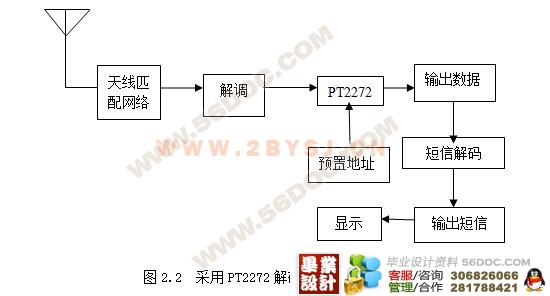

方案二:编码采用PT2262电路,解码采用PT2272电路。解码的原理框图分别如图3.21所示。PT2272是CMOS工艺制造的低功耗低价位带地址、数据编码/解码功能,是目前在无线通讯电路中作地址编码识别和数据传输最常用的芯片之一。
本次设计中采用微控制器和PT2272组成的解码电路。接收端,把接收到的经过PT2262编码后的信号(发送端PT2262预置目的台号码)进行解调放大后,送至PT2272,解码后在数据位产生对应的数据,通过微控制器进行短信解码后在液晶上显示所接收的短信内容。

系统组成

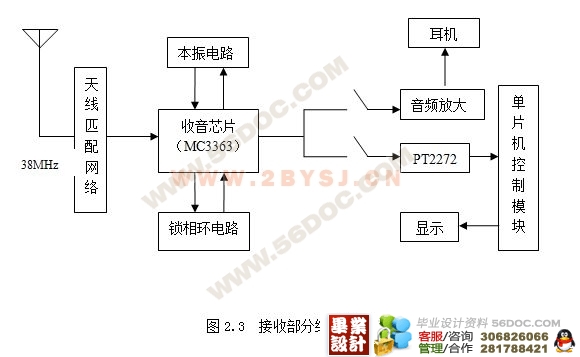

系统经过方案比较与论证,接收部分的组成框图如图2.3所示。接收部分由收音模块、音频输出模块、数据接收模块以及控制模块四大部分组成,单片机起控制作用。由于电路中既有数字电路又有高频电路,需将高频地和数字地分开以及高频电路用金属屏蔽隔离,以减小交叉调制等干扰。

















目    录
1引言…………………………………………………………………………1
2 接收系统总体设计 …………………………………………………………3
2.1 接收模块的设计方案…………………………………………………… 4
2.2 数据传输设计方案……………………………………………………… 4
2.3 系统组成  ……………………………………………………………… 5
3 接收部分电路设计………………………………………………………… 6
3.1 天线电路设计  ………………………………………………………… 6
3.2自动接收模块的电路设计 ……………………………………………… 9
3.3自动控制模块的电路设计……………………………………………… 17

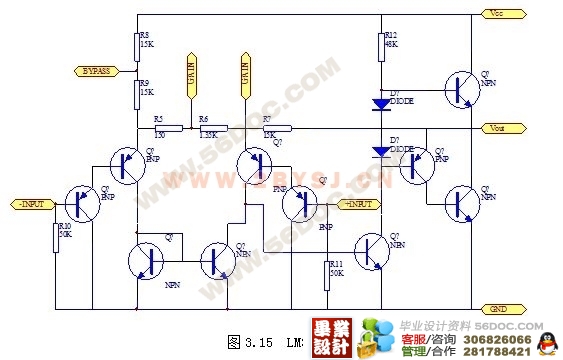

3.4音频放大部分电路设计………………………………………………… 21
4 抗干扰措施 ………………………………………………………………  22
5软件设计…………………………………………………………………… 23
5.1通信部分程序设计……………………………………………………… 23
(毕业设计)
5.2液晶程序设计…………………………………………………………… 24
结论…………………………………………………………………………… 26
致谢…………………………………………………………………………… 27
参考文献……………………………………………………………………… 29
附录A程序  ………………………………………………………………… 31
附录B接收部分电路图……………………………………………………… 33

附录A  部分源程序:
#include <iom8v.h>
#include <macros.h>
#include <eeprom.h>
#define LCD_EN_PORT    PORTC
#define LCD_RW_PORT    PORTC
#define LCD_RS_PORT    PORTC
#define LCD_DATA_PORT  PORTB
#define LCD_DATA_DDR   DDRB
#define LCD_DATA_PIN   PINB
#define LCD_EN         0x01   //portd7        out
#define LCD_RS         0x02   //portc6        out
#define LCD_DATA       0xf0   //porta4/5/6/7   out
#define uchar unsigned char
uchar rdata;
uchar addr=0x00;
void port_init(void)
{
