室内照明灯的分线器设计(分段开关)

来源:56doc.com  资料编号:5D1455 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1455
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘  要
本设计是应用HL2608、两个继电器HLS8L-DC12V-S以及250伏电容CBB22和一些其它电阻电容来组成照明灯的分线器。
通过电路设计实现的分线器,可以控制照明灯开一个、开部分、全开的功能。这样既可以满足现代灯饰对美观上的要求,又可以在不需要强光的时候节省电力。
HL2608是多功能分段开关电路。应用一个开关控制2 或3 路灯源,适用于多头吊灯控制,可分段实现所有灯亮,部分灯亮,个别灯亮。也可应用于日光灯、节能灯、彩灯等灯具及家庭照明分段控制场合,为家居和灯饰智能化产品。因此,应用简单,范围广泛,环保节能。CBB22在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响,采用了电容藕合.为了防止信号中韵低频分量损失过大,一般采用容量较大的电解电容。
继电器HLS8L-DC12V-S-A (7A 240VAC/ 10A 120VAC / 15A 14VDC)将电信号中转的一个电器零件,通常是通过继电器使得小信号可以控制大信号、大功率。当然,也可以通过继电器使得两个有信号关系的电路在电平之间产生隔离作用,使其不共地。

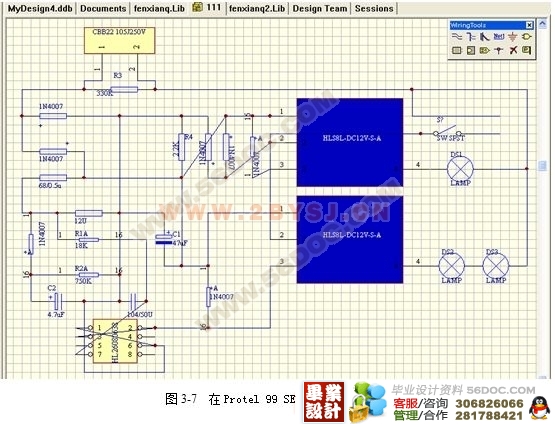

电路原理图的设计主要是Protel 99的原理图设计系统(Advanced Schematic)来绘制一张电路原理图。在这一过程中,要充分利用PROTEL99所提供的各种原理图绘图工具、各种编辑功能,来实现我们的目的,即得到一张正确、精美的电路原理图。

关键词:照明灯; 分线器; 分段开关

ABSTRACT
The design is Apply HL2608, 2 after the electric appliances HLS8 Ls-DC12s Vs-Ss and 250 v electric capacity CBB22ses And some other resistance capacitance lights on the branches.
Circuit design through the functions, can control the lights come one, come, Full function. This will satisfy the aesthetic of modern lighting on the request, in no bright light when electricity savings.
HL2608 is multi-function cent segment switch electric circuit.Applying a switch controls 2 or 3 street lamp sources, being applicable to several pendant lamp controls, can the cent segment carry out all lights bright, the parts of lightses are bright, the light is bright separately.Can also be applied in fluorescent lamp, economy energy light, colourful light etc. lamp and family to illuminate cent segment control situation, reside for the house with the lamps and laterns intelligence turn a product.Apply in brief, the scope is extensive, the environmental protection economizes on energy. CBB22 in the low-frequency signal transmission and amplification process, To prevent the two circuits around the static point of mutual work, using a capacitive coupling. In order to prevent low-frequency signal Scent of excessive weight loss, the general use of larger capacity electrolytic capacitor.
Relay HLS8L-DC12V-S-A (7A 240VAC/ 10A 120VAC / 15 A 14VDC) signals an interchange of electrical components, Relay is usually made by small-signal control signal and power. Of course, they can also make two relay signals between a circuit in electrical isolation between peace, it has not to.
The design of electric circuit principle diagram is mainly a Protel 99 principle diagrams design system(Advanced Schematic) to draw an electric circuit principle diagram.In this process, various principle diagram painting tool, various editor function made use of a PROTEL99 to provide well, carry out our purposes, then get an exactitude, elegant electric circuit principle diagram.

Key words :  Floodlight; Divide a line machine; Segmentation switch

研究已有产品的设计电路以及电路中所应用的芯片的功能、具体应用方法和应用环境,进行分线器设计。
要求:
电路原理图的设计主要是Protel 99的原理图设计系统(Advanced Schematic)来绘制一张电路原理图。在这一过程中,要充分利用PROTEL99所提供的各种原理图绘图工具、各种编辑功能,来实现我们的目的,即得到一张正确、精美的电路原理图。

实现照明自动控制功能
在现代建筑物中,使用定时器,传感器,或光敏元件来实现照明自动控制功能是普遍的。选用各种建筑物自动化系统(特别是直接数字控制系统)来触发照明电路和接触器[11]。
许多照明系统制造商正在网上工作,实现在他们的专用系统与开放协议DDC网络之间形成有限制的互用性。
低电压双绞线是DDC网络中最通用的传输介质,但要取决于频带宽度、距离及其他因素的要求。还有许多种传输介质,包括窄频带或扩展频谱的PLC(电力线载波)信号,射频(RF)发送器或红外(IR)发送器,都列入技术规程的表中。用路由器将直接数字控制网络通过调制解调器遍布在标准的或专用的电话线上,或者遍布在TCP/IP(传输控制协议/因特网协议)网络,如一个企业局内网或全球因特网上。
因特网协议是控制照明或任何地方的用电负荷的最重要的方法。

用因特网和传呼机技术控制照明
这是一种新技术,用传呼机控制照明来代替时钟和光电池。传呼机控制系统有三个元件,一是远程通信单元(RCU),即在你所要控制的照明灯的场所安装的远程接收盒;一是地面计算机,对接收机广播指令;一是卫星传呼机网络,进行前两者间的连接[13]。
远程通信单元(RCU)包括一个用于控制照明的处理机,一个内装蓄电池的嵌入式时钟,一个传呼接收机,每日四次从卫星网络上获取信息。每次传输的短促脉冲串(burst)中包括了确切的时间(为了校准远程通信单元的时钟),该天的太阳的降落和升起的时间,以及任何接收到的对于当地程序指令的变换。因此,RCU可以在一天的任何时间关灯或开灯,或者根据太阳降落或升起的时间关灯或开灯。例如,控制器能在太阳降落前25min时开启停车场的照明灯,在早晨2:00时关灯。
新发展的广告牌照明系统可理想地消除浪费在室外广告照明电能的费用。广告牌照明将是传呼机控制器的最大市场。但是其他应用包括街道照明、停车场照明、建筑用泛光照明、发光信号板以及市政设施的室外照明等。传呼机控制器也适用于体育场馆或类似设施的室内照明。
不需要灯光时开灯会减少利润,管理人员希望对重要的照明负荷能按确切时间开关灯。美国北卡罗来纳州一个商业中心使用传呼机控制停车场照明、壁装及屋顶装泛光灯照明、人行道照明以及租户的显示信号板。有时,租户要延长开灯的时间,传呼机控制器能遥控改变预设的开关灯时间,是比较便宜的控制照明方法。
过去,必须打电话申请改变预设的开关灯时间,现在你接入制造商的Web网址,就能预设或改变开关灯时间。点击“单元编程”,显示编程页,输入姓名和密码,就可以为任何远程位置的任何电负荷设定时间表。
一人广告牌(或者其他电负荷)“有一个电灯泡烧坏了”,如系统中有一个双向无线通信装置和一个远程通信单元(RCU),就可传送出这个信息。这个控制系统能够在监控中心利用计算机控制和监测照明预设的开关灯时间。当发生一起在规定开关灯时间之外的故障时,该远程通信单元立即进行诊断,将有关信息返回监控中心。双向通信无线通信装置与RCU单元、电子邮件、传呼机/或传真机之间进行互相转发有关信息,然后通知用户。所报告的信息中包括断电、恢复供电以及灯泡损坏等。
通过对最新照明技术的了解,就可以扩大对所有照明项目的解决方法。如一个节能的仓库设计,具有完美照明环境的计算机站,会议中心或研究设施,或者与剧院建筑风格协调的照明方案等。

 HL2608
是多功能分段开关电路。应用一个开关控制2 或3 路灯源,适用于多头吊灯控制,可分段实现所有灯亮,部分灯亮,个别灯亮。也可应用于日光灯、节能灯、彩灯等灯具及家庭照明分段控制场合,为家居和灯饰智能化产品。应用简单,范围广泛,环保节能[10]。

具有模式选择端,可实现2或3路选择
特性:
(1)CMOS 工艺制造,低功耗
(2)工作电压范围宽(VDD=3~18V)
(3)内置复位电路
(4)开关合二为一,美观、省电线、安装简单
(5)具有模式选择端,可实现2 或3 路选择

具体功能:用分线器控制的照明灯可以实现开一个、开部分、全开的功能。这样既可以满足现代灯饰对美观上的要求,又可以在不需要强光的时候节省电力。
1  开关式:
按一次一个灯亮
按两次部分灯亮
按三次全部灯亮
再按一次全部灯灭
2  遥控器式
按A键A排灯亮,再按A组灯灭
按B键B排灯亮,再按B组灯灭
按C键C排灯亮,再按C组灯灭
按D键A,B,C灯全亮,再按全部灯灭
3  运行环境:
(1)  运行电压:220V
(2)  每路最大输出7A        1500W  Power










目    录

1  绪论 1
1.1  2007年照明电器新进展(灯具) 1
1.1.1  概述 1
1.1.2  镇流器系数(BF)的应用 1
1.1.3  要求超过HID(高强度放电)灯管的性能 1
1.1.4  不断改进性能的HID灯管 2
1.1.5  光波导技术提高视觉的舒适性 2
1.1.6  光纤照明扩展了应用范围 2
1.2  照明控制 2
1.2.1  实现照明自动控制功能 2
1.2.2 用因特网和传呼机技术控制照明 3
2  所应用芯片及芯片功能 4
2.1  HL2608 4
2.1.1  具有模式选择端,可实现2或3路选择 4
2.1.2  管脚说明(DIP8 标准封装) 4
2.2  继电器HLS8L-DC12V-S-A 4
2.2.1  继电器结构原理 4
2.2.2  继电器技术参数 5
2.2.3  继电器测试 5
(毕业设计 )
2.3  电容CBB22 105J250V 5
2.3.1  电容的型号命名 6
2.3.2  电容的主要特性参数 6
2.3.3  电解电容的设计 7
2.3.4  电解电容在电路中的作用 8
2.3.5  电解电容的判断方法 8
2.3.6  电解电容的使用注意事项 8
3  电路设计过程及遥控开关设想 9

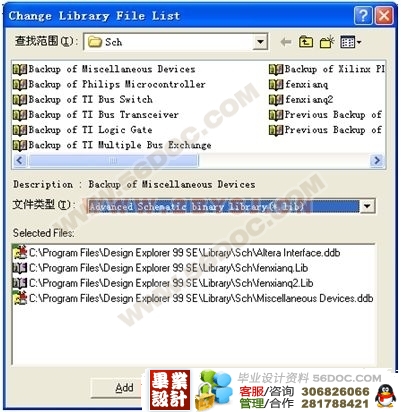

3.1  创建新的元件库 9
3.1.1  创建两个新的零件库 .lid 9
3.1.2  具体添加方法 10
3.2  焊接电路图 12
3.3  智能遥控开关电路的设计 12
3.3.1  系统组成 12

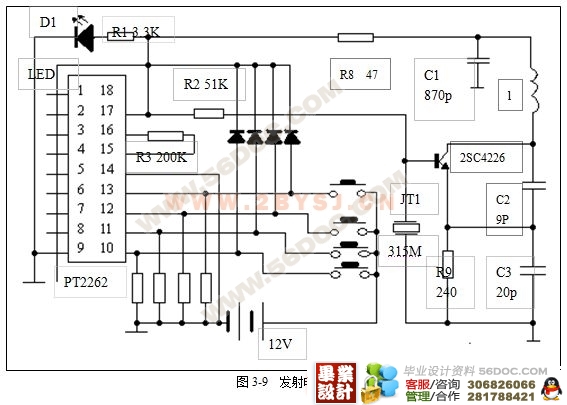

3.3.2  发射电路 13
3.3.3  接收电路 13
3.3.4  外围辅助电路 14
3.3.5  展望 14
4  应用程序介绍Protel 99 SE 15
4.1  关于教程 15
4.1.1  涉及软件版本 15
4.1.2  关于软件的语言 15
4.2  电路板设计步骤 15
4.3  绘制简单电路图 15
4.3.1  原理图设计过程 15
4.3.2  新建一个设计库 16
4.3.3  添加元件库 17
4.3.4  添加元件 18
4.3.5  编辑元件 19
4.3.6  放置电源与接地元件 21
4.3.7  连接线路 22
4.3.8  放置接点 22
4.3.9  保存文件 23
结  论 24
致  谢 25
参考文献 26
