一种DC-DC变换电路的设计
来源:56doc.com 资料编号:5D21136 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D21136
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
一种DC-DC变换电路的设计(论文12000字)
摘要;DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器,目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。基于PIC平台,本文提供了一种DC-DC变换电路的设计思路。该系统以PIC16f873a为控制核心,采用BUCK-BOOST电路拓扑结构,通过电压采样反馈来控制PWM波形的占空比。对5-30v电压输入下,输出稳定的10v直流电压并保证电路效率稳定在一定范围之内。实验结论表明:该系统电路效率高,抗干扰能力强,稳定性好,可以达到DC-DC电路变换要求。
关键词;PIC;DC-DC变换电路;BUCK-BOOST电路;PWM波形
A kind of design of dc-dc transfer circuit
Abstract:A DC-DC transfer circuit was designed based on PIC platform.Using the PIC16f873a as the essential control method and BUCK-BOOST circuit topology.The duty cycle of PWM waveform is controlled by voltage sampling feedback. 5-30v voltage input, the output of the 10V DC voltage stability and ensure the stability of the circuit within a certain range.The experimental results show that the system has the advantages of high efficiency, strong anti-interference ability and good stability, and can achieve the requirement of DC-DC circuit transformation.
Keywords:PIC; DC-DC transfer circuit; BUCK-BOOST circuit; PWM wave
目录
1.引言 1
1.1研究背景 1
1.2国内外发展现状 1
1.3论文主要工作 3
2.系统总体设计 3
2.1系统功能介绍 3
2.2系统设计方案 3
3.DC-DC变换器的主要技术参数 4
3.1输入、输出与效率 4
3.2软启动与硬启动 5
3.3电压模式控制和电流模式控制 5
4. DC-DC变换电路的几种主要拓扑结构 5
4.1 Buck型(降压斩波电路) 6
4.2 Boost型(升压斩波电路) 8
4.3 Buck-Boost型(升降压斩波电路)原理及参数分析 9
4.3.1主电路原理分析 9
4.3.2主电路运行状态分析 10
4.3.3主电路参数的选择 12
4.3.4占空比α 13
4.3.5 电感L 13
4.3.6电容C 14
5. 硬件电路设计 15
5.1电路工作原理 15
5.2 PIC16f873a单片机简介 15
5.2.1PIC16f873a性能指标 15
5.2.2PIC16f873a引脚功能介绍 17
5.2.3 PIC16f873a中A/D变换模块的使用介绍 17
5.2.4 PIC16f873a中PWM(脉宽调制)模块简介 18
5.3开关管的选择 19
5.4续流二极管选择 19
6.软件仿真调试 19
6.1 Multisim13仿真结果 19

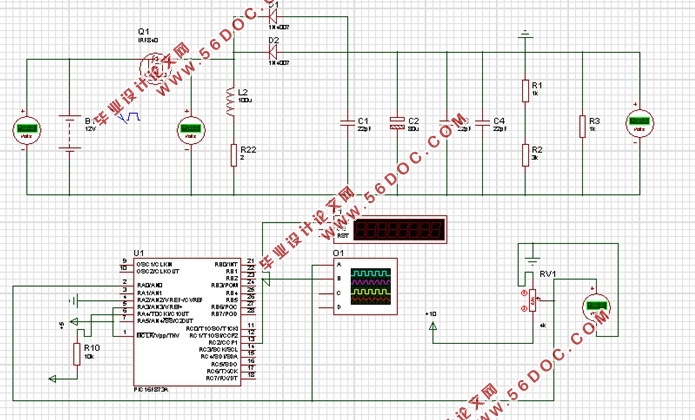

6.2 Proteus硬件电路设计与调试结果 21
7. 实物调试与验证 22
7.1硬件调试 22
7.2 实物实测 22
总结 24
参考文献 25
致谢 26
|
