远离提示电路的设计(开题报告,论文说明书14000字)
摘 要
当今世界，人们的物质生活日渐丰盈，但同时人们的生活节奏也发生了巨大的变化，不是忙着工作就是忙着学习，在这种快节奏的生活状态下，人们往往会变得非常健忘，经常会将自己随身携带的重要物品弄丢。例如，人们经常在外面吃饭后将手机钱包等重要物品遗失在桌子上，更有甚者带孩子到外面玩耍时将孩子弄丢了。这些事件的频繁发生，使人们越来越关注，于是各种防遗失电子产品出现在我们的生活中，这些电子产品能够防止我们遗忘自己的贵重物品，还能防止手机钱包等被盗。
基于这些本次设计设计了一个远离提示电路，该电路由两部分组成，分别是无线发射电路和无线接收电路，无线发射电路包含由PT2262编码模块组成的编码电路和三点电容式振荡器组成的高频发射电路，无线接收电路包含超再生电路模块组成的接收电路和由PT2272解码模块组成的解码电路，工作时无线发射电路发射稳定的经过调制的高频电磁波，无线接收电路接收到高频电磁波后进行解码，不会发出报警声，当无线发射电路和无线接收电路的距离超过预设的距离后，无线接收器接收不到发射器发射的无线电波，扬声器立即发出声音提醒用户注意。
本电路的最大的优点是能够对发射电路进行编码，使接收电路能够识别唯一的发射电路而不会误报警，甚至经过升级后能实现一个接收电路对多个发射电路进行监控，并且此电路结构比较简单，并且非常省电，这种远离提示电路能够安装在钱包等重要物品中，有效的防止这些物品丢失或被盗。
关键词：远离提示 编码 报警 防盗
Abstract
In today's world, people's material life increasingly rich, but people's lives are becoming increasingly fast-paced, busy work is not busy studying, in this fast-paced life of the state, people tend to become very forgetful important items will often carry their own lost. For example, people often eat out after the mobile wallet and other important items missing on the table, and some even children to play outside when the child lost. Frequent occurrence of these events, so that people more and more attention, so a variety of loss prevention and electronic products in our life, these electronic products can prevent us from forgetting their valuables, but also to prevent the phone purse stolen.
This design based on these design tips away from a circuit which consists of two parts, namely a wireless transmitter circuitry and wireless receiver circuitry, a wireless transmitter circuit comprises a coding circuit and a three-point capacitance oscillator by the PT2262 encoding modules consisting of high-frequency transmission circuit, a circuit includes a wireless receiver module super regenerative circuit and the reception circuit PT2272 decoding module decoding circuit, when the operation of the wireless transmission circuit transmitting a stable modulated high frequency electromagnetic wave, the radio receiving circuit of the high-frequency electromagnetic waves after decoding, it does not sound an alarm when the distance between the wireless transmitter circuitry and wireless receiver circuit exceeds a preset distance, wireless receiver can not receive radio waves transmitted by the transmitter, the speaker sound to alert the user immediately.
The biggest advantage of this circuit is capable of transmitting circuit encodes the receiving circuit can uniquely identify a transmitting circuit without false alarms, even after receiving upgrade enables a plurality of circuit transmitting circuit monitor, and this circuit configuration is relatively simple, and low power consumption, this circuit can be mounted away from the tips in your wallet, paper bags and other important items, it is effective to prevent these items lost or stolen.
Key Words：distance control；coding；alarm；guard against theft
论文组织结构
本文共分为四个部分，第一部分为绪论，主要介绍了本次设计项目的研究背景意义和目前的发展现状，以及对远离提示电路的功能原理作简要介绍；
第二部分为方案设计思路和设计方案，主要介绍了基本的设计思路，以及对几种可行的方案进行对比，然后选择最佳的设计方案；
第三部分为系统电路模块的设计，主要介绍了发射电路的设计步骤和原理图，接收电路的设计步骤和原理图和编解码电路的设计；
第四部分为电路调试方法及市场前景，主要介绍了整个电路的调试方法和步骤以及设计的市场前景。
目录
第1章 绪论 1
1.1 研究背景和意义 1
1.2 发展现状 1
1.3 远离提示电路的功能原理 2
1.4 论文组织结构 3
第2章 设计思路和设计方案 4
2.1 总体设计思路及设计框图 4
2.2 收发电路方案比较与论证 4
2.2.1 发射电路方案论证 4
2.2.2 接收电路方案论证 5
2.2.3 编译码电路方案论证 5
2.3 收发电路通讯方式方案论证 6
2.3.1 蓝牙无线通讯方式 6
2.3.2 红外线无线通讯方式 6
2.3.3 超短波无线通讯方式 6
2.4 最终方案选择 7
2.5 主要元器件介绍 7
2.5.1 PT2262/PT2272介绍 7
2.5.2 PT2262/2272芯片说明 8
2.5.3 PT2262编码格式 11
2.5.4 PT2264/2274振荡电阻 12
2.5.5 电压比较器LM311P简介 12
第3章 系统电路模块设计 15

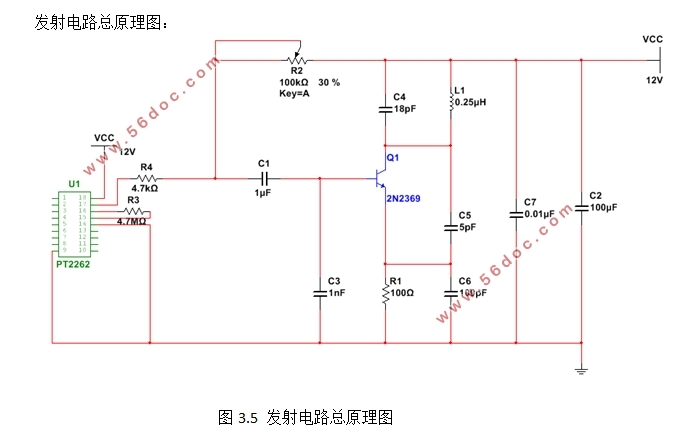

3.1 发射电路模块设计 15
3.1.1 发射电路原理与分析 15
3.1.2 发射电路的设计与元件参数计算 16

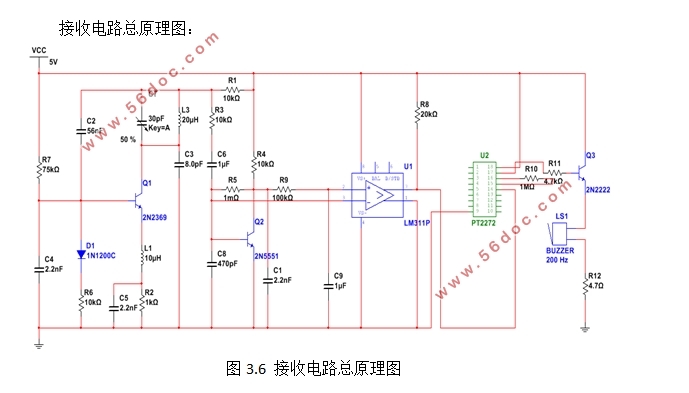

3.2 接收电路模块设计 17
3.2.1 发射电路原理与分析 17
3.2.2 发射电路的设计与元件参数计算 18
3.3 编解码电路设计 19
3.3.1 编码电路的工作原理 19
3.3.2 解码电路的工作原理 20
3.3.3 编解码电路设计与参数计算 21
3.4 系统总体原理图 22
3.5 电路仿真 23
第4章 电路调试方法及市场前景 25
4.1 电路调试方法 25
4.2 市场前景和发展方向 25
结论 27
参考文献 29

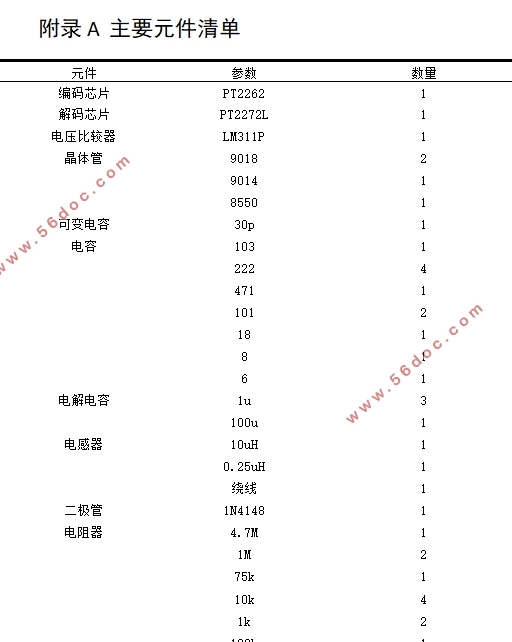

附录A 主要元件清单 30
附录B 总体电路原理图 31
致谢 32
|
