智能健康监护仪设计(含电路原理图)

来源:56doc.com  资料编号:5D16857 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16857
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

智能健康监护仪设计(含电路原理图)(论文7900字)
近些年来,智能监护仪测量在疾病的预防和诊断方面发挥出显著的作用,随着生活水平的提高,疾病的发病率逐年上升。如何预防疾病已经成为人们需要迫切解决的问题。因此,本设计智能健康监测仪对疾病的前期诊断和预防中具有重要的意义。
 本设计是利用STM32控制器和传感器,实现对人体体温、脉搏和血压的监控。利用STM32F103实现对血压传感器、脉搏传感器和温度传感器输出数据的采集和处理,达到实时监控人体体温、脉搏和血压的目的;文中对系统的硬件和软件组成进行了设计。其中硬件完成了主控电路设计、传感器采集电路设计、液晶显示电路设计、键盘采集电路设计、报警电路设计、电源电路设计。软件设计完成了主程序设计、显示程序设计按键程序设计。利用Protues进行仿真,对软件和硬件设计进行验证。
关键词:单片机;液晶显示;健康监护仪

系统总体设计方案
2.1设计目标
1)实现对对人体体温、脉搏和血压的测量;
2)温度测量范围20°C-50°C,测量精度+1°C;血压的测量范围在70-140mmHg,测量精度0.3%FS;脉搏测量范围200次/ min,测量误差:≤2次/分;
3)利用Protel软件进行系统硬件的原理设计;
4)利用Keil软件进行C语言编程,实现单片机对外部硬件的驱动;

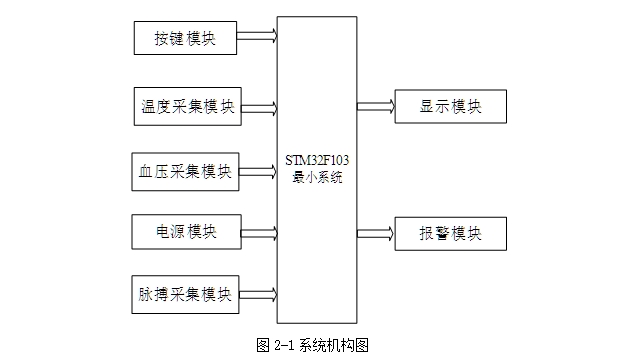

系统工作原理
利用STM32F103C8T6和传感器实现对体温、血压和脉搏的采集。处理后的数据送入主控芯片上对,采集信息处理后,通过LCD1602液晶进行显示;利用按键设置个参数的报警上限值,当采集值大于上限值,控制蜂鸣器发出报警提示音。

本课题设计的是基于STM32的智能监护仪的实物模型,主要研究的内容是硬件电路的设计和搭建和软件程序的设计。本文具体结构安排如下:
第1章 介绍研究背景、研究意义、国内外发展现状和本设计研究的主要内容。
第2章 对系统进行基本综述,对设计方案进行分析,确定系统的基本结构;
第3章 系统硬件电路设计;
第4章 系统软件设计;
第5章 总结全文的工作。


智能健康监护仪设计(含电路原理图)
智能健康监护仪设计(含电路原理图)
智能健康监护仪设计(含电路原理图)



目 录
1 绪论    1
2 系统总体设计方案    2
2.1设计目标    2
2.2系统主要设计方案分析    2
2.2.1 主控器选型    2
2.2.1 传感器选型    3
2.3系统的工作原理    4
2.3.1 系统组成    4
2.3.2 系统工作原理    4
3 硬件电路设计    5
3.1电源模块    5
3.2 STM32最小系统的介绍    6
3.2传感器采集电路    7
3.2.1 传感器介绍    7
3.2.2采集电路设计    8
3.3 液晶显示电路设计    9
3.4键盘电路设计    10
3.5报警电路设计    11
4系统软件设计    11
4.1主程序设计    12
4.2显示程序设计    12
4.3按键程序设计    15
结  语    16
致谢    17
参考文献    18
附录    19
