基于单片机的智能型灯箱温度采集控制系统设计

来源:56doc.com  资料编号:5D27921 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27921
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于单片机的智能型灯箱温度采集控制系统设计(开题报告,论文9000字)
摘要
本设计的系统CPU用的是8位8051单片机,温度数据采集和转换系统使用DS18B20,它能直接的在现场实现温度物理量与数字信号之间的转换,然后再传送至单片机。主要由最小单片机系统、温度采集转换电路、显示电路,继电器驱动电路,按键电路等组成完整的硬件电路。三个按键开关组成输入部分,能够设置温度的范围。而用经济适用的4位七段共阴数码管来显示温度。根据模块化的设计思路,完成了系统软件设计,而且也给出了每个功能模块的设计思想和流程图。
该系统的特点是具有简单结构的硬件,可靠性高,数据准确记录,方便应用和维护等。实验检测表明,该系统工作稳定,符合设计的要求。
关键字:单片机  温度采集  DS18B20  直流电机

Design for Temperature Acquisition Control System of Intelligent Light Box based on MCU
Abstract
This design adopts an 8-bit 8051 MCU as the system CPU, DS18B20 sensor for temperature data acquisition and conversion, which can acquire on-site data and directly convert temperature physical quantity into digital signal and transmit the signal to the MCU. Hardware circuit mainly includes the smallest single-chip system, temperature measurement circuit, display circuit, relay driver circuit and keying circuit. Input section adopts three keys to adjust the temperature upper and lower range. Display section adopts economical and applicable 4-bit & 7-segment common cathode Nixie tube to display temperature. According to modular design ideas, it completes system software design, and presents design ideas and flow charts of functional modules.
The system is featured with simple structural hardware, high system reliability, accurate data record, convenient application and maintenance, etc. As indicated by experimental detection, the system works stably up to design requirements in the testing process.
Key words: MCU; temperature acquisition; DS18B20; DC motor


基于单片机的智能型灯箱温度采集控制系统设计
基于单片机的智能型灯箱温度采集控制系统设计
基于单片机的智能型灯箱温度采集控制系统设计


目 录
摘要    I
Abstract    II
目 录    III
第一章 绪论    1
1.1课题背景    1
1.2温度检测的意义与技术发展    1
1.3系统的硬件选择及功能设计    2
第二章 硬件电路设计    3

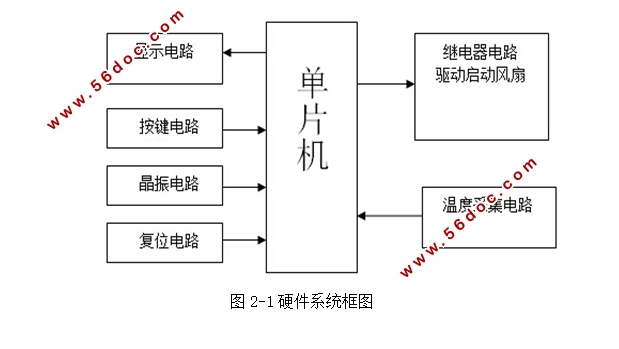

2.1电路模块硬件简述    3
2.2  单片机最小系统    3
2.2.1 单片机介绍    3
2.2.2 晶振电路    4
2.2.3 复位电路    5
2.3 温度传感器电路    6
2.4继电器驱动电路    9
2.5显示电路    10
第三章 系统软件设计    13
3.1 主程序    13
3.2 显示电路程序    14
3.3 温度转换程序    16
第四章 系统实现与总结    20
4.1 功能测试    20
4.2总结    21
结束语    22

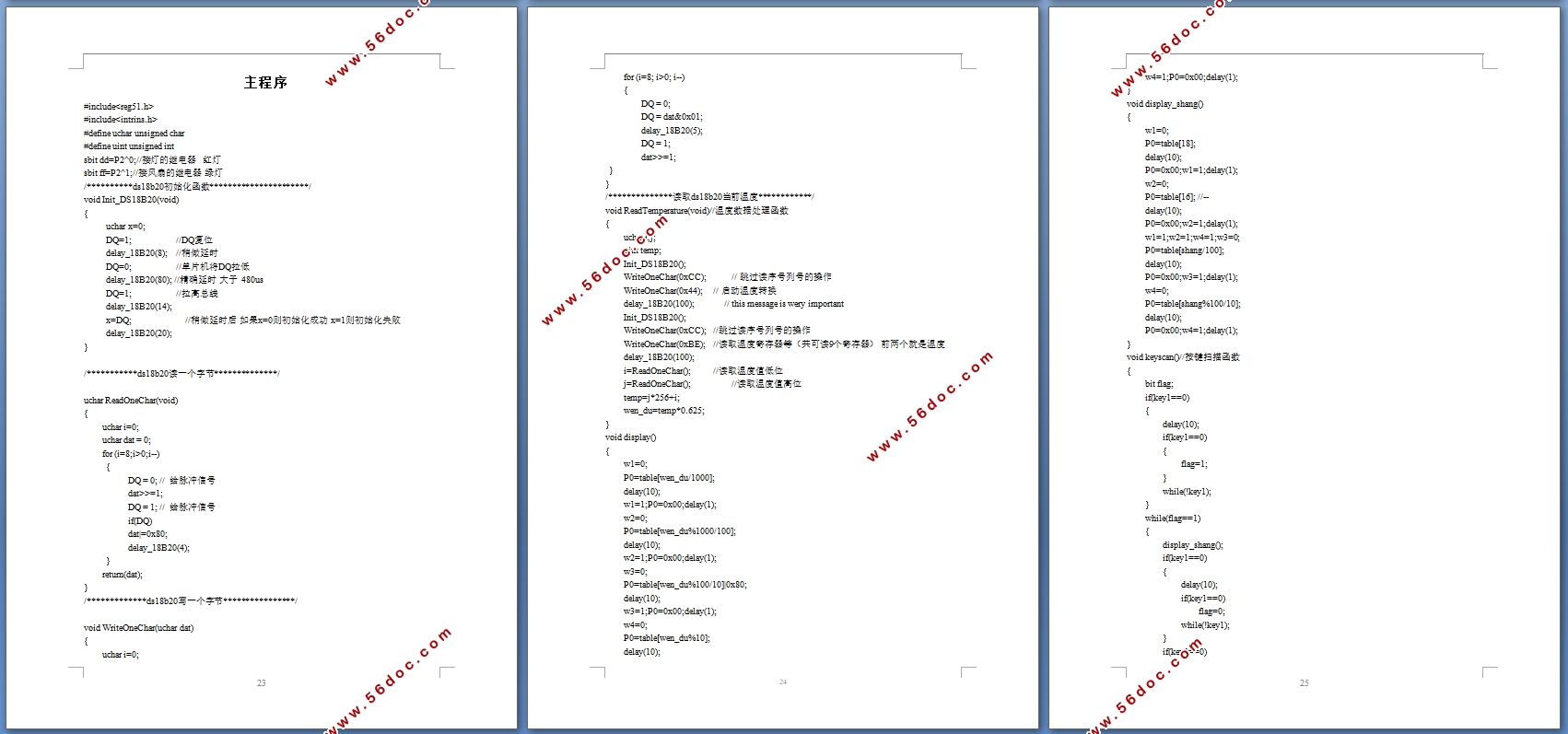

主程序    23
参考文献    28
致   谢    29
