越野四驱货车气压制动系统设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D18970 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D18970
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

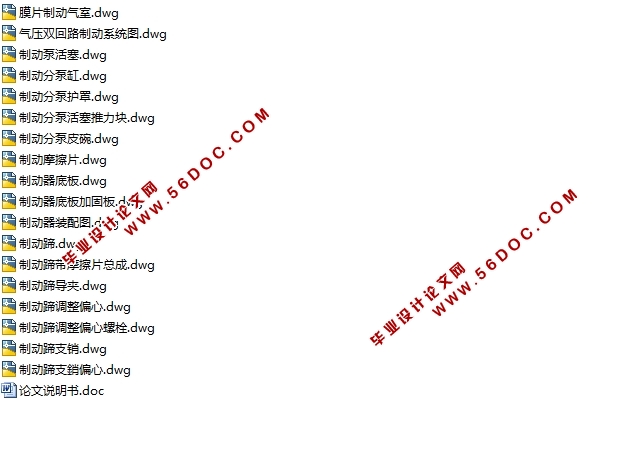

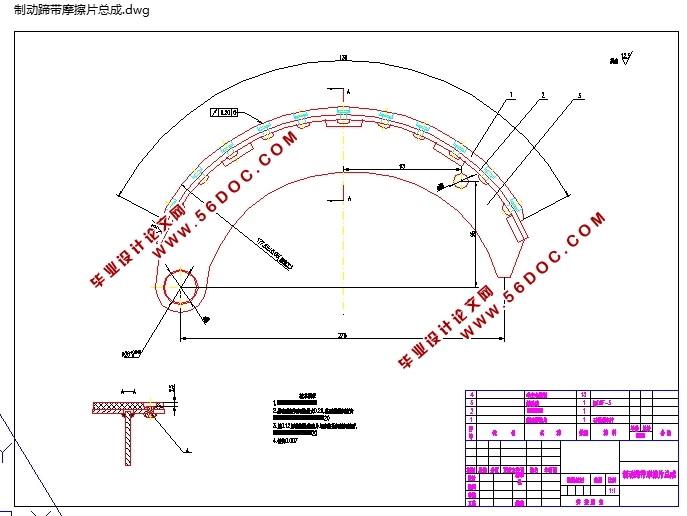

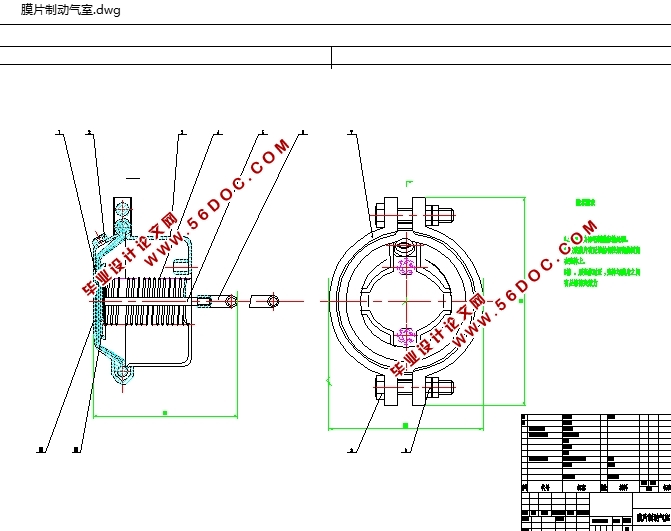

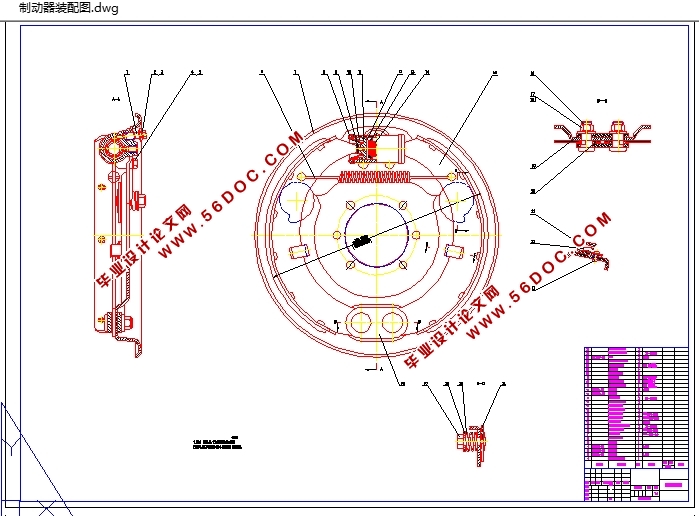

越野四驱货车气压制动系统设计(含CAD零件图装配图)(论文说明书22000字,CAD图纸18张)
摘    要
汽车作为陆地上的现代重要交通工具,由许多保证其性能的大部件,即所谓“总成”组成,制动系就是其中一个重要的总成,它直接影响汽车的安全性。随着高速公路的快速发展和车流密度的日益增大,交通事故也不断增加。据有关资料介绍,在由于车辆本身的问题而造成的交通事故中,制动系统故障引起的事故为总数的45%。可见,制动系统是保证行车安全的极为重要的一个系统。此外,制动系统的好坏还直接影响车辆的平均车速和车辆的运输效率,也就是保证运输经济效益的重要因素。制动系统既可以使行驶中的汽车减速,又可保证停车后的汽车能驻留原地不动。由此可见,汽车制动系统对于汽车行驶的安全性,停车的可靠性和运输经济效益起着重要的保证作用。
当今,随着高速公路网的不断扩展、汽车车速的提高以及车流密度的增大,对汽车制动系的工作可靠性要求显得日益重要。只有制动性能良好和制动系工作可靠的汽车才能充分发挥出其高速行驶的动力性能并保证行驶的安全性。由此可见,制动系是汽车非常重要的组成部分,从而对汽车制动系的机构分析与设计计算也就显得非常重要了。

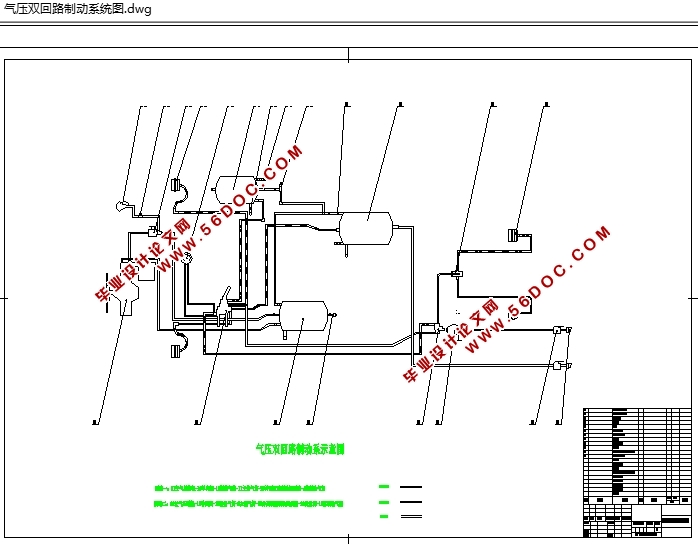

本论文是设计JN2070越野四驱货车的制动系统,采用的是气压驱动机构的凸轮式鼓式制动器。为了安全考虑制动系统的气压回路采用双回路。

关键词:气压制动  制动性  传动装置

货车的主要参数:
长 宽 高(mm) 6680 2300 2640
轴     距(mm) 3650
质心距前轴(mm) 2490
质心距后轴(mm) 1160
前  轮 距(mm)  1774
后  轮 距(mm)  1774
最小离地间隙(mm)300
整车整备质量(kg)3600
最大总质量 (kg)  6800
最 高 车 速(km/h)90
质心高度 (mm) 空载  1100mm
             满载  800mm


越野四驱货车气压制动系统设计(含CAD零件图装配图)
越野四驱货车气压制动系统设计(含CAD零件图装配图)
越野四驱货车气压制动系统设计(含CAD零件图装配图)
越野四驱货车气压制动系统设计(含CAD零件图装配图)
越野四驱货车气压制动系统设计(含CAD零件图装配图)


目  录
摘    要    1
Abstract    2
目  录    3
第一章  绪论    5
1.1 研究制动系统的意义    5
1.2 制动系统的发展状况    6
第二章  制动系统的总体设计    8
2.1 制动系的设计要求    8
2.2 汽车参数的选择    9
2.3 制动器方案的选择    10
2.4 制动驱动机构方案选择    11
第三章  制动过程的动力学参数计算    15
3.1制动过程车轮所受的制动力    15
3.1.1地面制动力    15
3.1.2制动器制动力    16
3.1.3地面对前、后车轮的法向反作用力    17
3.1.4理想的前、后制动器制动力分配曲线    18
3.2制动距离与制动减速度计算    22
3.2.1制动距离与制动减速度    22
3.2.2制动距离的分析    23
3.3同步附着系数与附着系数利用率计算    23
3.4制动器的最大制动力矩    26
第四章 制动器的结构参数设计    29
4.1 制动鼓内径D    29
4.2 摩擦衬片宽度b包角     30
4.3 摩擦衬片起始角     31
4.4 制动器中心到张开力 作用线的距离     31
4.5 制动蹄支承点位置坐标a和c    31
4.6 摩擦片摩擦系数    31
第五章 鼓式制动器的设计计算    33
5.1 驻车制动能力的计算    33
5.2 中央制动器的计算    34
5.3 压力沿衬片长度方向的分布规律    35
5.4 计算蹄片上的制动力矩    37
5.5 检查制动蹄有无自锁    40
5.6 摩擦衬片磨损特性计算    40
第六章 鼓式制动器主要零部件的设计    43
6.1 制动蹄    43
6.2 制动鼓    43
6.3 摩擦衬片    44
6.4 制动底板    45
6.5 摩擦材料    45
6.6 蹄与鼓之间的间隙调整装置    46
6.6.1采用轮缸张开装置    46
6.6.2采用凸轮张开装置    46
6.6.3采用楔块张开装置    47
6.7 制动器支撑装置    47
6.8 凸轮式张开机构    47
第七章 气压制动驱动机构的设计计算    48
7.1 制动气室    49
7.2 贮气罐    51
7.3 空气压缩机    53
结  论    55
致  谢    56
参考文献:    57
