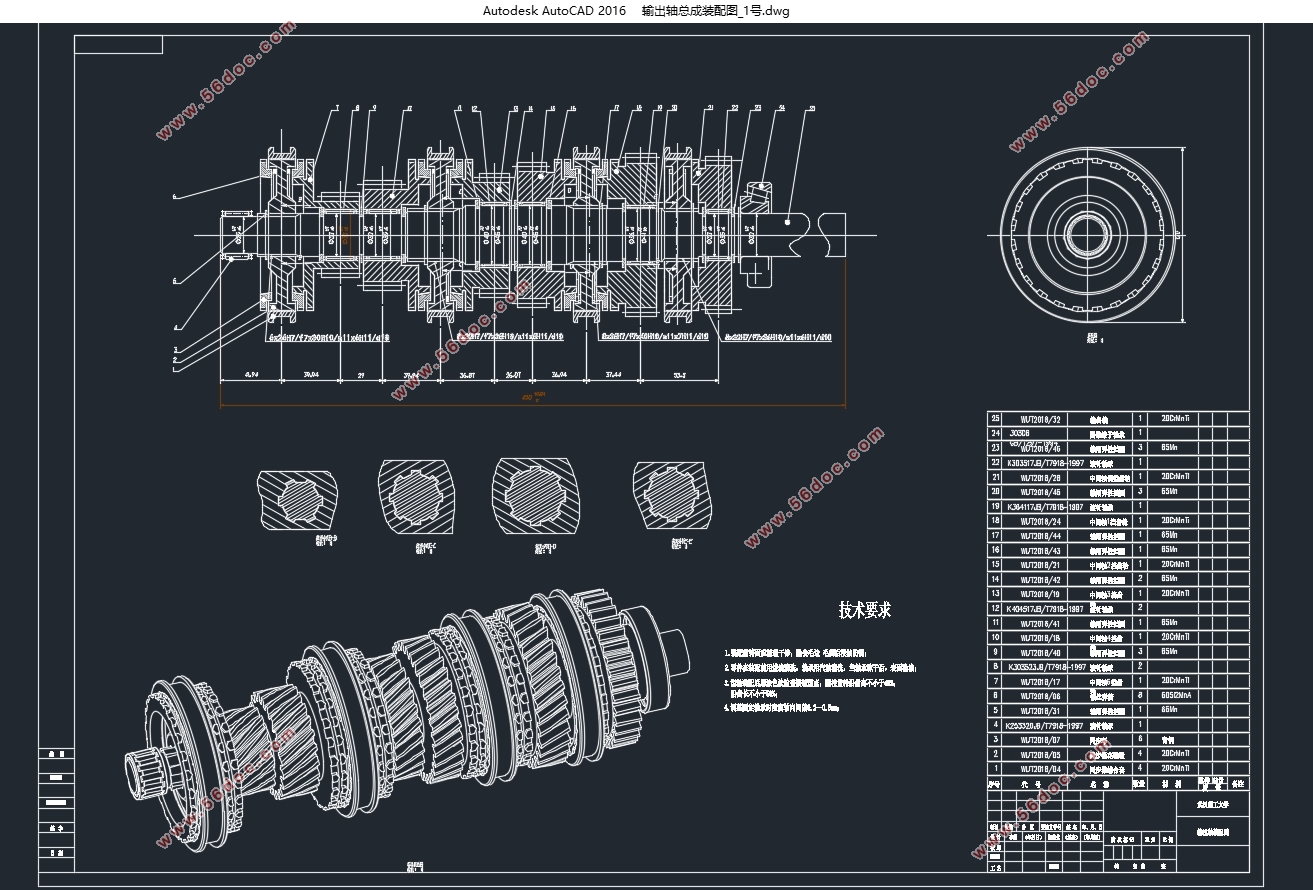

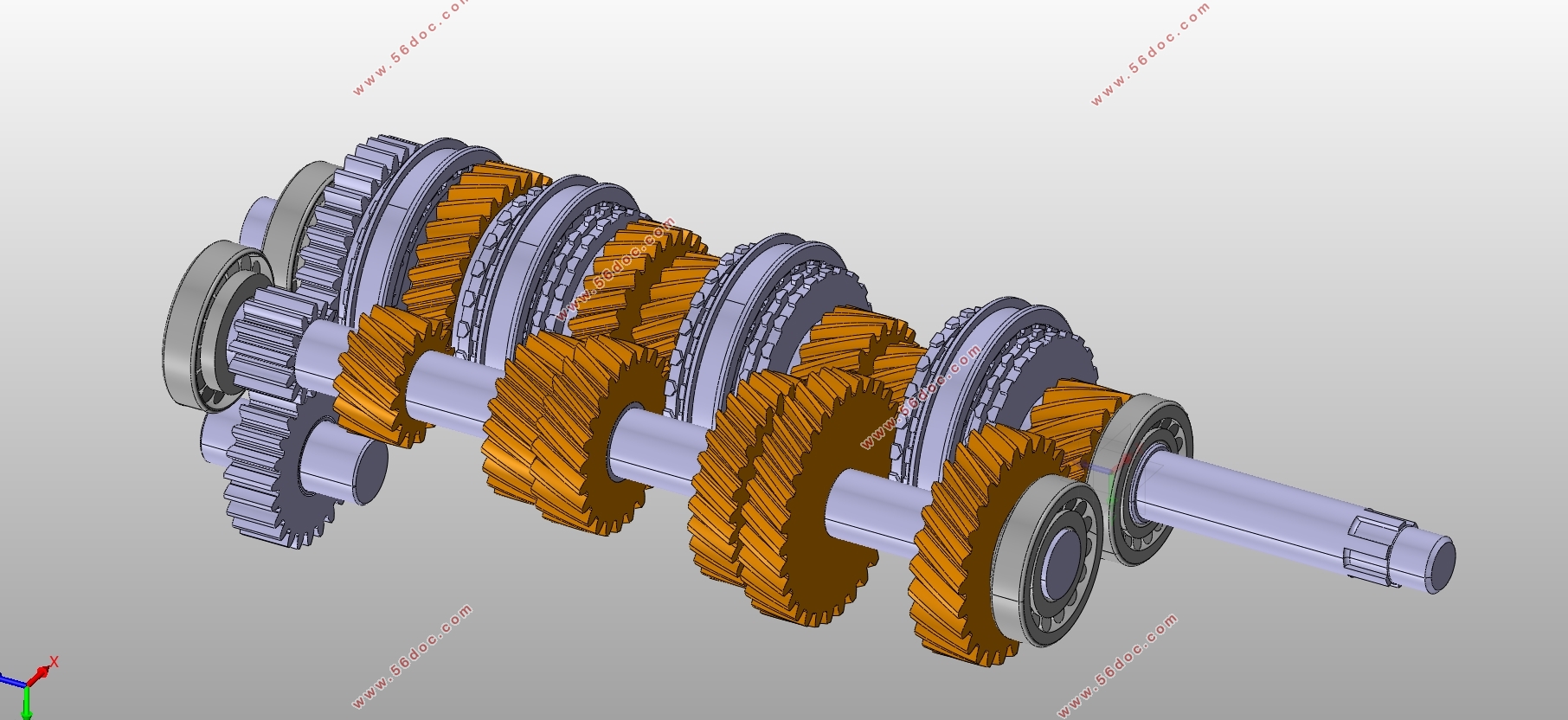

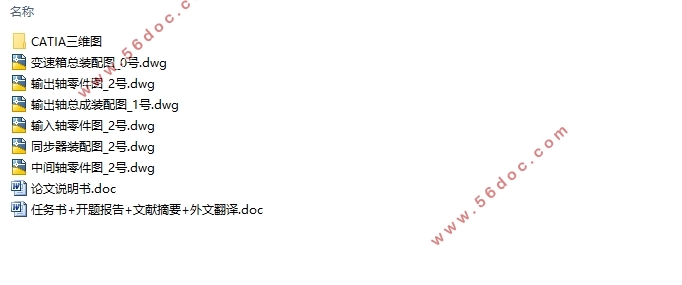

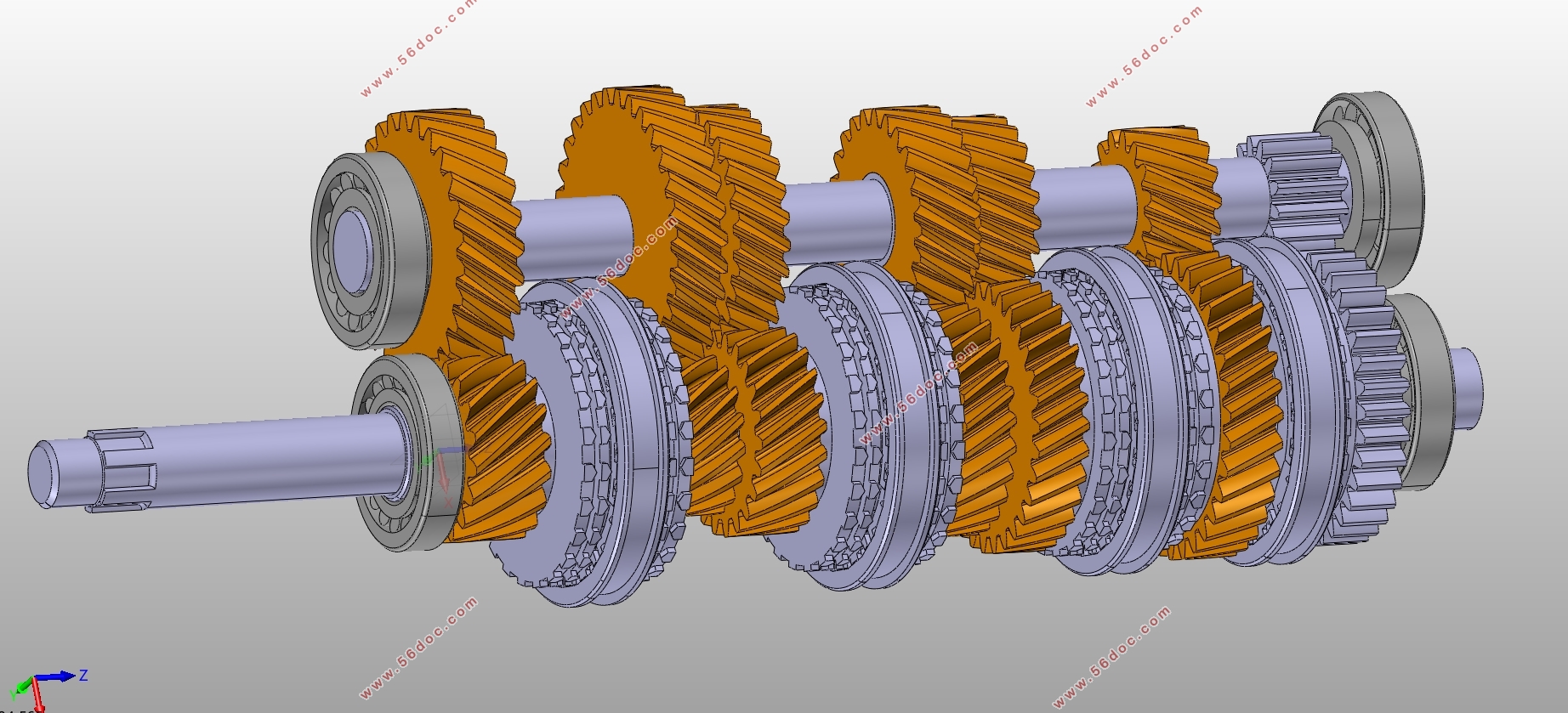

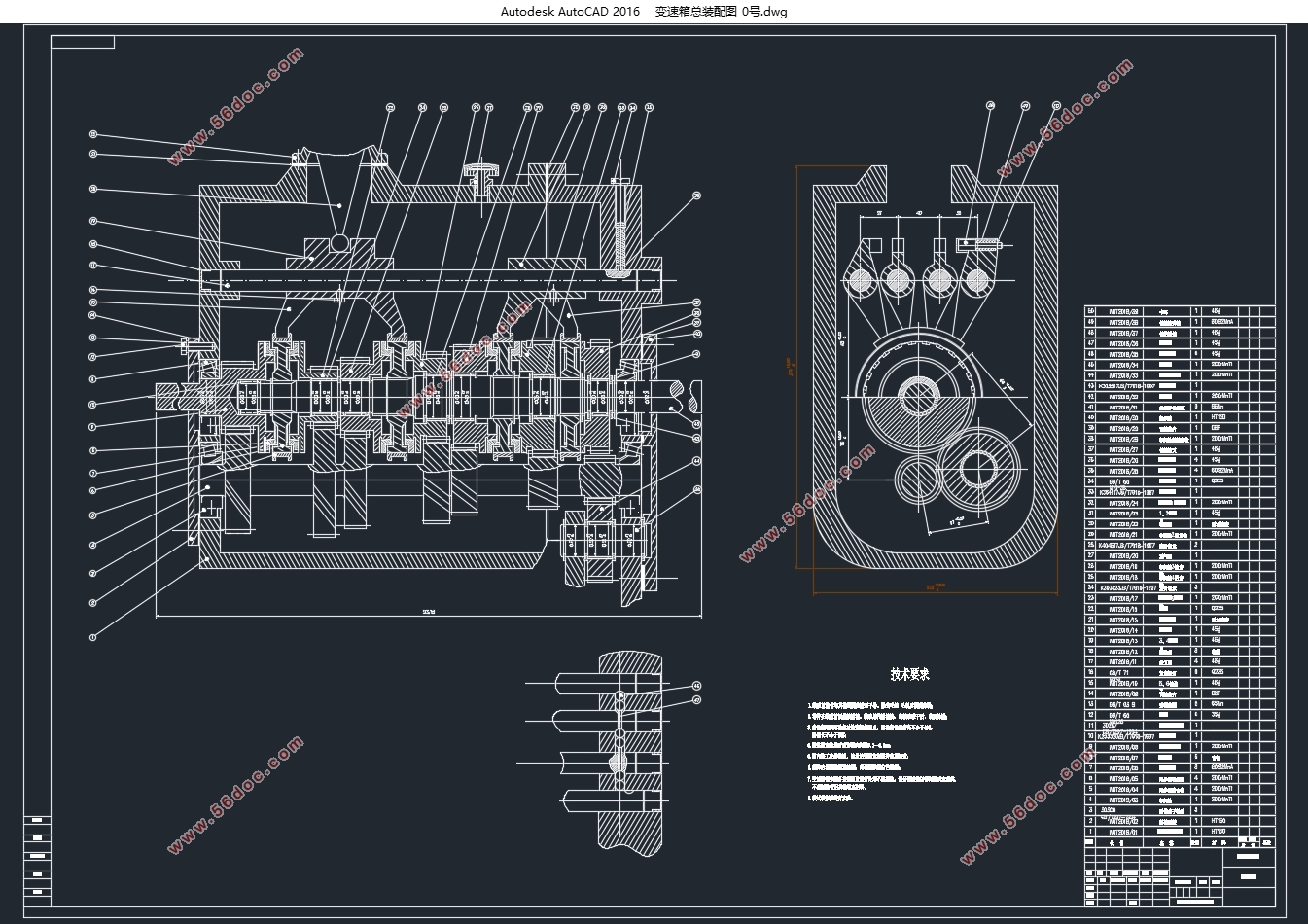

家用紧凑型SUV机械式手动变速器设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书18000字,CAD图6张,CATIA三维图)
摘 要
变速器在汽车传动系统里的扮演着极其重要的角色，其性能也直接影响了整车的性能。以全新哈弗H6车型为研究对象，设计了一款三轴式6+1挡手动变速箱。根据参考车型基本参数，对变速器的结构方案、总体尺寸、挡数及各挡传动比、各齿轮参数、轴和轴承、同步器进行设计计算，并分析校核了齿轮、轴和轴承。利用面向对象的变速器工程分析软件Romax Designer 14.5建立三维模型。对各挡位工况进行仿真运行，分析了齿轮的接触应力和弯曲应力、轴的受力、轴承的受力及寿命。将分析结果与设计计算过程结合进行优化。设计过程和思路对手动变速箱的开发提供了参考。
关键词：手动变速器，设计计算，Romax，建模，仿真分析
Abstract
Gearbox plays an extremely important role in the automotive transmission system, and the performance of the gearbox directly affects the performance of the vehicle. Taking the New Hover H6 vehicle as the research object, a three-axle manual gearbox with 6+1 shift is designed. According to the basic parameters of the reference model, the structural scheme, the overall size, the number of gear and the gear ratio, the gear parameters, the shaft and the bearings and the synchronizer are designed and calculated, and the analysis and checking of the gear, shaft and bearing are carried out. The 3D model is built by using object oriented transmission engineering analysis software Romax Designer 14.5. Simulation of each gear is carried out, and the contact stress and bending stress, axial force, bearing force and life of the gear are analyzed. The analysis results are combined with the design calculation process to optimize. The design process and ideas provide a reference for the development of mechanical transmission.
Key words: manual gearbox, design calculation, Romax, modeling, simulation analysis
本设计将对家用紧凑型SUV的手动变速器进行设计，应当广泛搜集资料并且学习相关理论知识，家用紧凑型SUV的范围太过宽泛，宜选择一款相关车型做为参考车型进行详细的设计计算。纵观当今家用紧凑SUV的市场，拟以全新哈弗H6为参考车型,其基本参数如表1.1所示：
表1.1 全新哈弗H6基本参数
驱动方式 前置前驱 轮胎规格 前、后225/65 R17
排量（L） 1.5T 最大爬坡度（%） 41
最高车速（km/h） 225 最大扭矩（N•m） 210
长宽高（mm） 4600*1860*1720 最大扭矩转速（rpm） 2200~4500
整备质量（kg） 1541 迎风面积（ ）
3.19
总质量（kg） 1916 质心高度（m） 0.6
最大功率（kw） 110 轴距(mm) 2680
最大功率转速（rpm） 5600 a,b(mm) 1440,1240
目 录
第一章 绪论 1
1.1研究的目的和意义 1
1.2变速器的分类 2
1.3研究内容 2
第二章 手动变速器的设计与计算 4
2.1变速器结构方案的确定 4
2.1.1概述 4
2.1.2变速器的总体结构方案 4
2.1.3倒挡的形式及布置方案 5
2.1.4齿轮型式 5
2.1.5换挡的结构型式 5
2.1.6轴承型式 6
2.2变速器总体尺寸和参数的确定 6
2.2.1挡数及各挡传动比 6
2.2.2中心距 10
2.2.3变速器的轴向尺寸 10
2.3变速器齿轮零件的设计计算 11
2.3.1齿轮参数的确定 11
2.3.2确定各挡齿轮的齿数 15
2.3.3圆柱齿轮强度的校核计算 25
2.4变速器轴、轴承及其他零部件的设计计算 27
2.4.1轴的设计 27
2.4.2轴承的选择与计算 29
2.5同步器设计 30
2.5.1同步器工作原理 30
2.5.2同步器结构型式和特点 31
2.5.3主要参数的确定 31
第三章 利用Romax Designer初步建模 34
3.1软件简介 34
3.2建模过程 34
3.2.1轴的建模 34
3.2.2齿轮建模 35
2.3同步器的建模 36
3.2.4其它各部件的建模 37
3.2.5建立装配图 38
第四章 基于Romax Designer的仿真分析 41
4.1齿轮的分析校核 41
4.2轴的分析校核 48
4.3轴承的分析校核 59
第五章 总结 63
参考文献 64
致谢 65
|
