小型轿车手动变速器设计(含CAD零件图装配图)

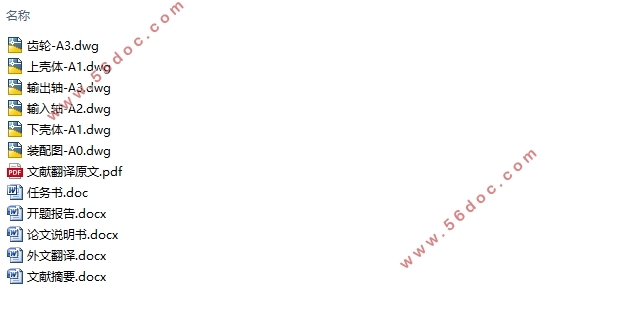

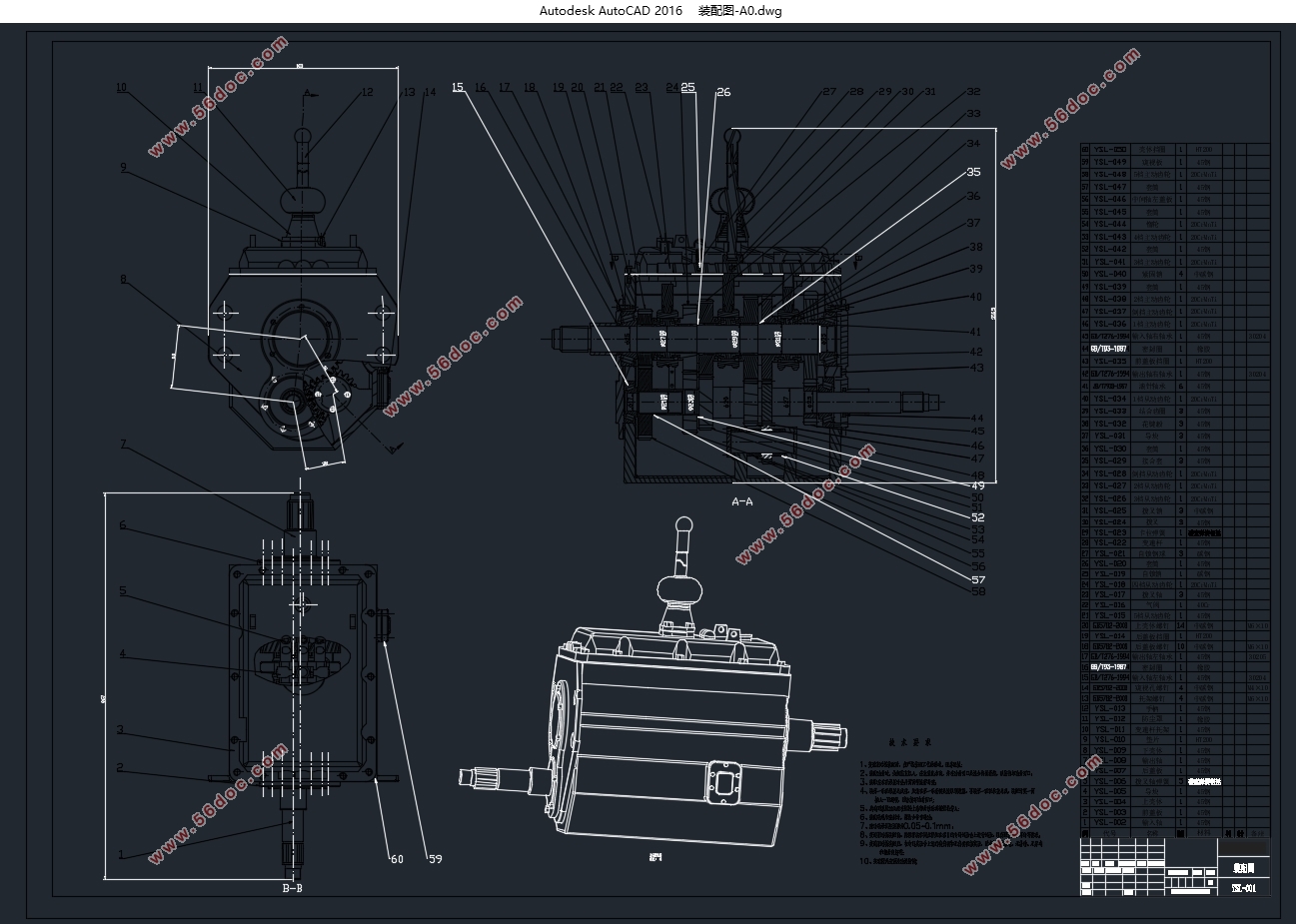

小型轿车手动变速器设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书14000字,CAD图6张)
本文设计要求是小型轿车，设计理念上主要考虑的是低油耗，布置紧凑以及成本低本，面向的大众是中低档消费群体，所以这里的参考车型选择一汽丰田的卡罗拉。一方面，卡罗拉在的售价区间在10.78-17.58万之间，这个价位是目前中国大多数人的选择[14]。而且卡罗拉在这一价位中，销售量近10年来一直处于领先地位。另一方面，卡罗拉的结构经典，是一款在外观、空间、油耗、动力等方面都十分均衡的汽车。因此，它具有代表性，以卡罗拉的参数为基准设计出的手动变速箱能够切合目标群体的预期，适用面广。
2.1相关参考参数
本文所选择的车型为丰田卡罗拉2017款改款，1.6L，手动GL。这里，通过查阅该车的使用说明手册，可以得到其部分设计参数，如下表所示。
表2-1.卡罗拉2017款，1.6L 手动GL 相关参数
参数项目    前悬（mm）    后悬（mm）    最大设计车速（km/h）    长（mm）    宽（mm）    高（mm）
参数值    950    980    196    4630    1775    1480
参数项目    轴距（mm）    前轴距（mm）    后轴距（mm）    整备质量（kg）    最大功率（kw/6000rpm）    型号
参数值    2700    1535    1535    1265    90    TV7167GLM
参数项目    额定扭矩（N•m）    额定转速（rpm）    乘坐人数    接近角（°）    离去角
（°）    轮胎型号
参数值    154    5200    5    11.9
    22.1    195/65R15
参数项目    前轴荷（kg）    后轴荷（kg）    档位数    燃油箱容量（L）    排量（cm3）    发动机型号
参数值    880    890    5    55    1598    1ZR-FE
参数项目    加速时间（s）    制动距离（m）    百公里油耗（L）    空气阻力系数    最大爬坡度（°）    主减速比
参数值    10.37    41.33    5.9    0.32    22    4.7
