五菱宏光汽车制动系统设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D25261 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D25261
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

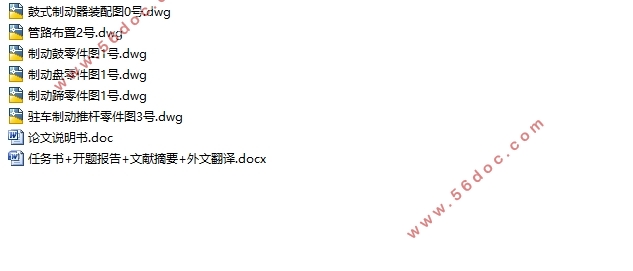

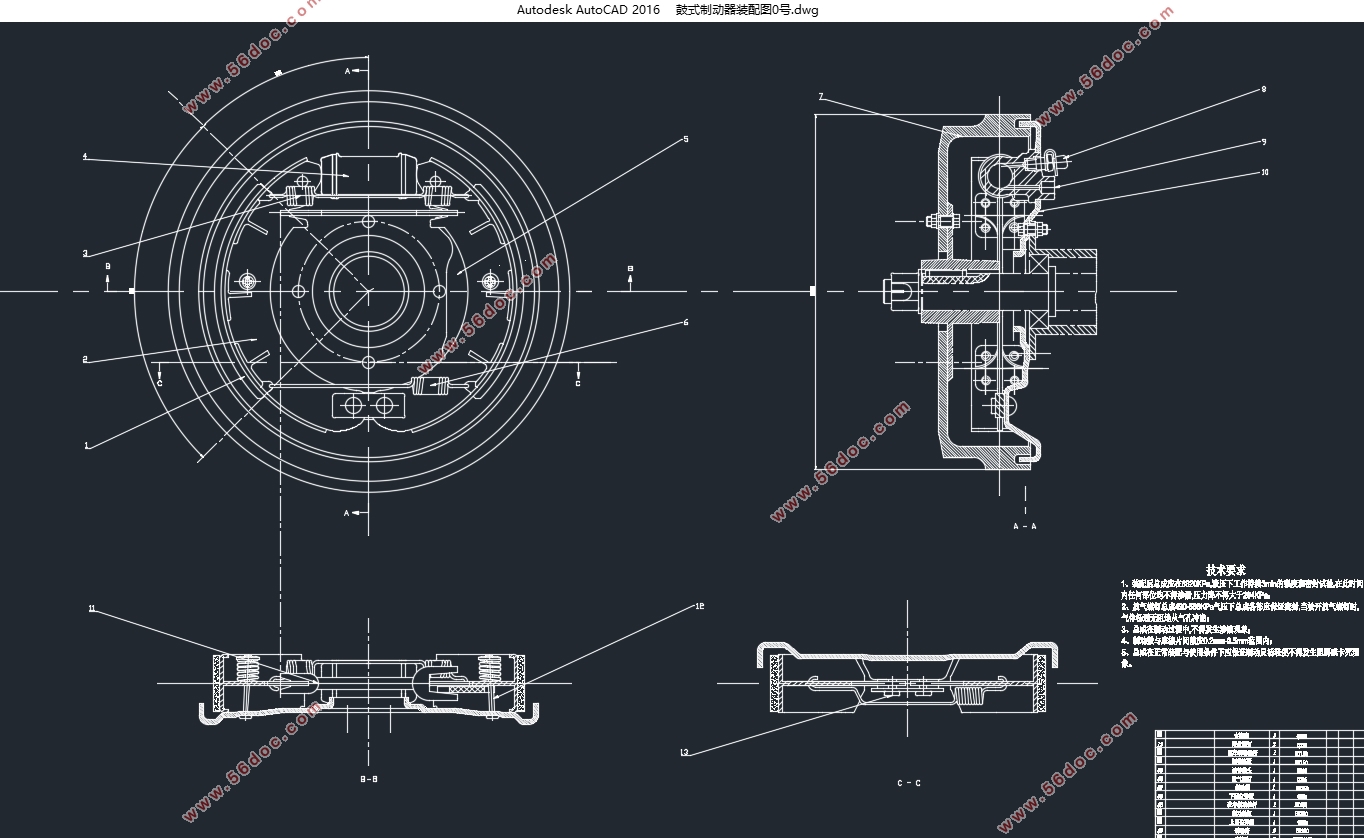

五菱宏光汽车制动系统设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图6张)
摘  要
此设计通过调查五菱宏光S3相关资料,包括车型、外形尺寸、总质量、前后轴载荷分配、轴距、轮胎型号等等相关参数,分析五菱宏光S3汽车的结构特点和使用条件,设计一套完整的汽车制动系统,内容包括制动系统类型的选择,制动系统的总体布置形式,制动器的类型选择和结构设计,驻车制动的设计,制动油路的设计等等。
关键词:制动系统;鼓式制动器;盘式制动器;结构设计

Abstract
This design analyzes Wuling Hongguang S3 related data, including vehicle model, overall dimensions, total mass, front and rear axle load distribution, wheelbase, tire model and other related parameters, analyzes Wuling Hongguang S3 car's structural features and conditions of use, design a complete set the automobile brake system includes the selection of the type of brake system, the overall arrangement of the brake system, the selection of the brake type and the structural design, the design of the parking brake, the design of the brake oil circuit, and so on.
Key Words:Braking System; Drum Brake; Disc Brake; Structural Design

整车基本参数
五菱宏光S3 2018款 1.5L 手动豪华型 前置后驱
长*宽*高(mm):4655*1735*1790
整备质量(kg):1495
总质量(kg):2020
轴距L(mm):2800
前轮距(mm):1450
后轮距(mm):1465
最大功率(kw):82
最大功率转速(rpm):5800
最大扭矩(N•m):147
最大扭矩转速(rpm):3600-4000
最高车速(km/h):155
轮胎:205/65 R15
前后轴荷分配(满载)(kg):970/1050
满载制动距离(m):≤20
满载质心高度(mm):680
满载时质心离前后轴的距离(mm):L1= ×2800=1455.4     L2= ×2800=1344.6
计算得车轮的滚动半径 (mm): =(15×25.4+2×205×65%)/2=323.75


五菱宏光汽车制动系统设计(含CAD零件图装配图)
五菱宏光汽车制动系统设计(含CAD零件图装配图)


目  录
目录
第1章    绪论    1
1.1课题背景及选择目的    1
1.2国内外研究现状    1
1.2.1制动器的国内发展现状    1
1.2.2制动器的国外发展现状    3
1.3设计内容及预期目标    3
1.3.1设计内容    3
1.3.2设计目标    3
第2章    制动器的结构型式及选择    4
2.1制动器的分类    4
2.2鼓式制动器的结构类型及其选择    5
2.2.1为何选用领从蹄式制动器    5
2.3盘式制动器的结构类型及其选择    6
2.3.1固定钳式盘式制动器介绍    6
2.3.2浮动钳式盘式制动器介绍    6
第3章    制动系的主要参数及其选择    8
3.1整车基本参数    8
3.2制动力与制动力分配系数    8
3.3同步附着系数    9
3.4制动器最大制动力矩    10
3.5制动器因数和制动蹄因数    11
3.5.1盘式制动器的制动器因数    11
3.5.2鼓式制动器的制动器因数    12
3.6鼓式制动器的结构参数与摩擦系数    12
3.6.1鼓式制动器的结构参数    12
3.6.2摩擦片的摩擦系数    15
3.7盘式制动器的主要参数设计计算    15
3.7.1制动盘直径D的确定    15
3.7.2制动盘厚度h的确定    15
3.7.3摩擦衬块内外半径的取值2    16
3.7.4摩擦衬块工作面积A的计算    16
第4章    制动器的设计计算    17
4.1摩擦衬片(衬块)的磨损特性计算    17
4.2盘式制动器制动力矩的计算    18
4.3驻车制动的计算    18
第5章    制动器主要零件的设计计算    20
5.1制动器主要零件的设计    20
5.1.1制动鼓的设计    20
5.1.2制动蹄    21
5.1.3制动底板    21
5.1.4制动蹄的支承    21
5.1.5制动轮缸    21
5.1.6制动盘    21
5.1.7摩擦材料的选择    22
5.1.8制动摩擦衬片    22
5.1.9制动器间隙的调整方法及相应机构    23
第6章    制动驱动机构的结构类型的选取和计算    24
6.1制动驱动机构的分类类型以及适用场景    24
6.2制动管路的多回路系统    25
6.3液压制动驱动机构参数的计算    25
6.3.1制动轮缸直径与工作容积    25
6.3.2制动主缸的直径和工作容积的计算    26
6.3.3制动踏板力和踏板行程的计算    26
第7章    结论    28
中外文参考文献    29
附录    31
I曲线MATLAB程序及图像    31
致谢    32
