X6132电气控制改造(铣床PC改造)

来源:56doc.com  资料编号:5D1727 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1727
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要∶利用PC机对铣床的数控化改造和利用PLC对铣床进行电气控制及鼓掌诊断方面的应用,对数控系统的构成、接口都作了详细的介绍。PLC的应用使电气控制得到简化,提高了电气系统的可靠性,改造后的铣床提高了生产效率,保证了加工质量,减轻了工人的劳动强度。利用PC控制技术取代X6132铣床的继电器---接触器控制。完成了PC接口线路、梯形图程序及其他PC改造的初步设计,它为实现铣床的PC控制做好了前期的准备。
关键词∶X6132铣床;PC改造;初步设计;PC机;可编程序控制器

Abstract∶By PC CNC milling machine on the transformation and use of PLC on a milling machine and electrical control of the application by acclamation, the composition of the NC system, the interface is made in detail. Application of the PLC simplified electrical control and improve the reliability of the electrical system, the transformation of the milling improve production efficiency and ensure the quality of processing, reducing the labor intensity of the workers. Use PC control technology to replace the X6132 milling relay - contactor control. Completed the PC interface circuits, ladder diagram procedures and other PC transformation of the preliminary design for the realization of its PC Control milling machine made early preparations.
Key words∶X6132 milling machine; PC transformation of the preliminary design; PC; PLC

前言
随着科技和经济的发展,数控系统的社会需求日益增加,数控技术所具有的高精度、高柔性、高效率等优点被人们广泛认可,特别是在小批量、多品种、复杂零件的自动加工显示出巨大的优越性。国外数控技术已发展到较高的水平,机床产品的数控化率达70%以上,国内数控技术发展相对比较落后,对旧机床进行数控化改造是迅速提高我国机床自动化加工水平的有效途径。随着计算机技术的发展和不断升级,大量的IBM386等机已被淘汰或闲置,我们找到了一种用低档通用PC机改造旧机床设备的方法。
我国传统的机床控制系统都是采用继电器、接触器等控制电路,其接线复杂,故障率高,可靠性差;PLC控制具有可靠性高、柔性好、开发周期短以及故障自诊断功能,特别适用于现代化机床电器控制,它减少了机床强电元件的数量,提高了电气系统的稳定性和可靠性,从而提高了加工产品的质量和生产效率。
X6132万能升降台铣床是一种具有多种洗削、自动化程度较高、启动频繁的机床,用于生产加工。该铣床电气控制铣床易发生故障。由于该铣床机械、电气系统关系复杂,一旦发生故障,查找原因难度大。可编程控制器(PC机)是由无触点的电子线路组成,用软件程序代替继电器间的复杂连接的工业控制器,控制可靠,灵活,故障少。所以,可以用他代替X6132铣床原继电器—接触控制系统,并进行了设计。
一、卧式升降台铣床
卧式升降台铣床是铣床中应用最多的一种,它的主轴是水平的。下面介绍X6132卧式万能升降台铣床的编号。X6132中,X——铣床;6——卧式升降台铣床;1——万能升降台铣床;32——工作台宽度的1/10,即工作台宽度为320mm。X6132的旧编号为X62W。

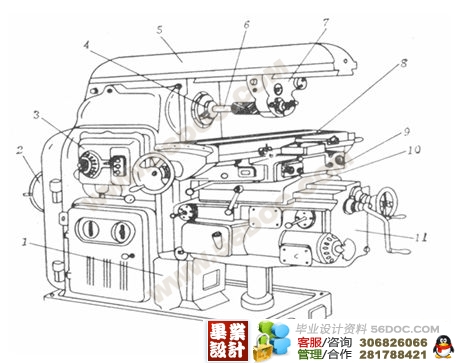

X6132卧式万能升降台铣床的主要组成部分如图:
(1)床身1 床身用来固定和支承铣床上所有的部件。电动机2、主轴变速机构3、主轴4等安装在它的内部。
 (2)横梁5 横梁的上面可安装吊架7,用来支承刀杆6外伸的一端,以加强刀杆的刚性。横梁可沿床身的水平导轨移动,以调整其伸出的长度。
 (3)主轴4 主轴是空心轴,前端有7:24的精密锥孔。其作用是安装铣刀刀杆并带动铣刀旋转。
 (4)纵向工作台8 纵向工作台可以在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。
 (5)横向工作台10 横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。
 (6)转台9 转台的唯一作用是能将纵向工作台在水平面内扳转一个角度(正、反最大均可转过45°),以便铣削螺旋槽等。
 (7)升降台11  升降台可以使整个工作台沿床身的垂直导轨上下移动,以调整工作台面到铣刀的距离。并作垂直进给。
带有转台的卧铣,由于其工作台除了能作纵向、横向和垂直方向移动外,尚能在水平面内左右扳转45°,因此称为万能卧式铣床。








说明书目录
摘要、关键词……………………………………………………………1
前言………………………………………………………………………2
一、卧式升降台铣床……………………………………………………2

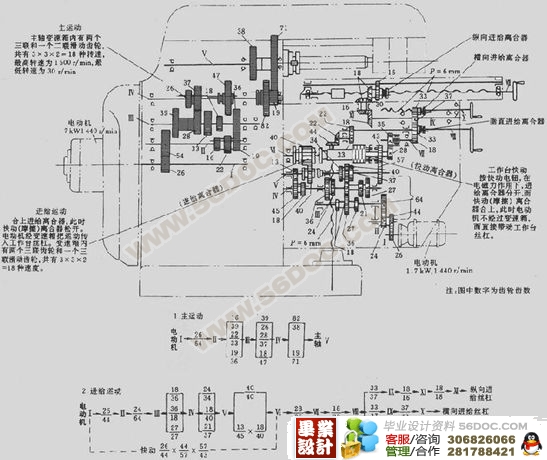

二、X6132万能卧式铣床的传动系统…………………………………4
三、数控铣床控制系统的组成、接口及工作原理……………………6

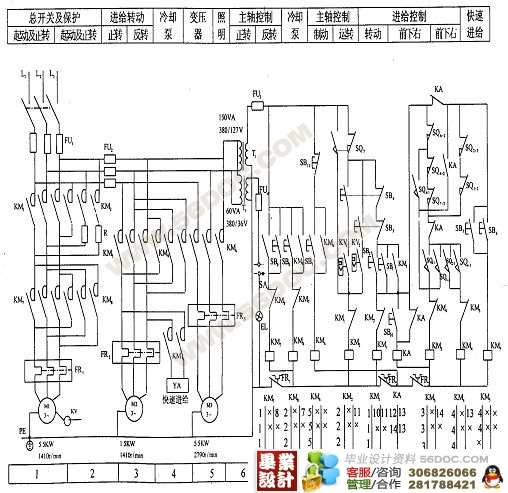

四.X6132铣床的电气控制系统………………………………………7
五、电气控制任务………………………………………………………8
六、分配I/O……………………………………………………………8
七、硬件设计……………………………………………………………9
八、软件设计……………………………………………………………10
九、设计梯形图…………………………………………………………11
十、继电器改造的基本方法和步骤……………………………………13
十一、继电器改造时应遵守的规则……………………………………14
十二、三相异步电动机星形改造………………………………………15
十三、PLC控制系统的接线应注意事项………………………………18
十四、结束语……………………………………………………………20
参考文献………………………………………………………………21
致谢……………………………………………………………………22
