电气技术-高层建筑防雷设计

来源:56doc.com  资料编号:5D1733 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1733
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要
随着电子技术的飞速发展,电子计算机早已步入社会的各行各业。建筑物内几乎无不设有复杂程度不同的微电子设备和计算机系统,民用建筑也不例外。雷电电磁脉冲干扰日益成为频发事故。针对高层智能建筑及其内部弱电系统防雷存在的问题分析了雷击高层建筑电磁环境提出了针对性措施。

关键词:高层智能建筑弱电系统防雷

Abstract The summary flies technically to develop soon along with the electronics, the computer follows the social every trade already. The building inside establishes the different micro-electronics in complicate degree equipments almost with the calculator system, public building too not exception. The thunder and lightning eletromagnetism pulse interference usually become increasingly trouble Being directed against the lighting protection of weak current system in high building, this paper analyzes the electromagnetic environment in high building stroke by lighting and presents measures for lightning protection.

Key words : high-rising intelligent building weak current system lighting protection

现代建筑物防雷设计思路
①设计的全面性.建筑物防雷系统由接闪、分流、均压、屏蔽、布线和接地6项要素组成,这些要素自身结构与建筑物的结构有机地组成一个整体,这个整体与外部环境有着多方面的联系.雷电对建筑物及其内部设备的作用是多途径的,有直击雷击,有沿金属管路!各种线路引入的瞬太过电压,还有空中传播的LEMP,因此对建筑物的防雷设计不能片面,应全面系统地对不同形式的雷电采用不同防护措施
②设计的合理性.主要思路为:在建筑物屋面采用避雷网,在屋面突出部分或通讯设施上安装避雷针或带"利用建筑物的结构钢筋作引下线,并适当增加引下线的数量,对减少各层的反击电压和减少各分支电流的电磁感应都有良好的作用.利用各层楼板钢筋或高(多)层建筑物均压环与作引下线的主筋连接,有利于均压的形成,有效降低室内反击电压和有利于对空中电磁场的屏蔽.电缆屏蔽层连接"为避免流经建筑物外墙柱内钢筋的雷电流产生的电磁感应,设计时应将信息系统及各种电气线路应放置或敷设在建筑物内的中心部位,把防雷系统诸多要素与建筑物结构有机结合,不但可以降低建设投资,还能获得最佳的防雷效果
③ 设计的层次性.可以根据不同防雷保护区雷电磁场衰减的分布情况,确定不同性质设备的布设位置;对所有穿过不同保护区界面的金属物进行等电位连接,并在每个界面处加设屏蔽措施;合理布线并对进入不同保护区的电缆!线路在不同界面处选择不同特性的过压保护器,进行分流和限压.通过层层防设使侵入到信息系统防雷保护区的雷电干扰信号降到最低程度
④ 设计的目的性.在了解建筑物的结构和功能之后,按照需要保护的程度确定防雷设计.雷电参数和年预计雷击次数、内部防雷设计时要参考设备允许电压脉冲的参数"在建筑物防雷设计时要参考建筑物受雷击能力和雷击事故损失的性质和大小,还应对建筑物与建筑物,同一个建筑物中的房间与房间、设备与设备,所采取的防雷措施都应区别对待,以达到整体优化设计 。










目  录
第一章 概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
第二章 建筑与建筑构造•••••••••••••••••••••••••••••••••••••••••••••••••3
     2.1建筑概论 •••••••••••••••••••••••••••••••••••••••••••••••••••••3
     2.2建筑与人类的社会发展进程 ••••••••••••••••••••••••••••••••••••4
     2.3高层建筑 •••••••••••••••••••••••••••••••••••••••••••••••••••••5
     2.4现代建筑物防雷设计缺陷和施工错误 •••••••••••••••••••••••••••6
     2.5现代建筑物的防雷设计思路 ••••••••••••••••••••••••••••••••••••6
第三章 建筑物防雷设计的整体观念 •••••••••••••••••••••••••••••••••••••8
第四章 雷电和防雷保护 ••••••••••••••••••••••••••••••••••••••••••••••••10
     4.1雷电现象和雷电种类•••••••••••••••••••••••••••••••••••••••••••10
     4.2雷击规律 •••••••••••••••••••••••••••••••••••••••••••••••••••••13
     4.3雷电的主要特点••••••••••••••••••••••••••••••••••••••••••••••••16
     4.4雷电的危害 •••••••••••••••••••••••••••••••••••••••••••••••••••16
第五章 雷闪过电压 ••••••••••••••••••••••••••••••••••••••••••••••••••••18
     5.1雷电参数 •••••••••••••••••••••••••••••••••••••••••••••••••••••18
     5.2直接雷击过电压 •••••••••••••••••••••••••••••••••••••••••••••••20
     5.3年预计累计次数 •••••••••••••••••••••••••••••••••••••••••••••••21
     5.4感应过电压 •••••••••••••••••••••••••••••••••••••••••••••••••••22
     5.5雷电冲击过电压 •••••••••••••••••••••••••••••••••••••••••••••••22
第六章 过电压保护••••••••••••••••••••••••••••••••••••••••••••••••••••••24
     6.1工频过电压••••••••••••••••••••••••••••••••••••••••••••••••••••24
     6.2操作过电压••••••••••••••••••••••••••••••••••••••••••••••••••••25
     6.3谐振过电压••••••••••••••••••••••••••••••••••••••••••••••••••••28
第七章 建筑物防雷••••••••••••••••••••••••••••••••••••••••••••••••••••••32
     7.1建筑防雷装置 •••••••••••••••••••••••••••••••••••••••••••••••••32
(毕业设计)

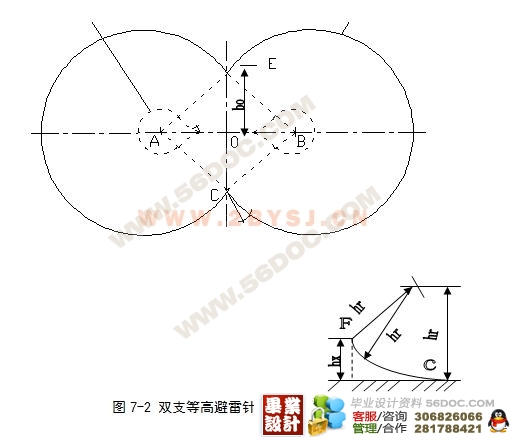

     7.2用滚球法确定避雷线的保护范围•••••••••••••••••••••••••••••••••35
     7.3第三类防雷建筑物的防雷措施•••••••••••••••••••••••••••••••••••36
     7.4建筑防雷装置••••••••••••••••••••••••••••••••••••••••••••••••••39
第八章 接地、接地装置和接地电阻••••••••••••••••••••••••••••••••••••••49
     8.1工作接地和保护接地•••••••••••••••••••••••••••••••••••••••••••49
     8.2重复接地••••••••••••••••••••••••••••••••••••••••••••••••••••••49
     8.3接地装置••••••••••••••••••••••••••••••••••••••••••••••••••••••50
     8.4接地线••••••••••••••••••••••••••••••••••••••••••••••••••••••••51

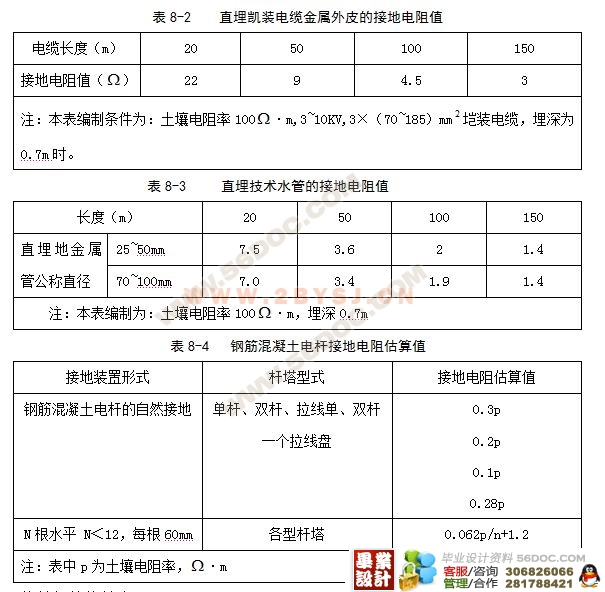

     8.5接地电阻••••••••••••••••••••••••••••••••••••••••••••••••••••••54

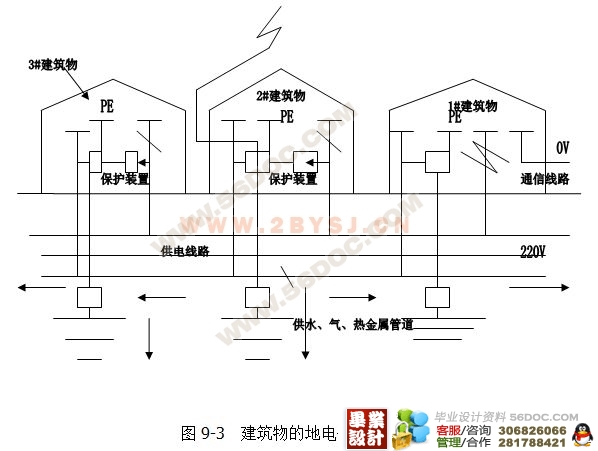

第九章  建筑物内部防雷电保护•••••••••••••••••••••••••••••••••••••••••58
      9.1建筑物内部防雷电感应•••••••••••••••••••••••••••••••••••••••••59
      9.2建筑物内部防雷电波侵入•••••••••••••••••••••••••••••••••••••••64
     9.3建筑物防雷电电磁脉冲•••••••••••••••••••••••••••••••••••••••67
总结•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••70
参考文献 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••71
致谢  ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••72
